في عقد شراء حفارة آبار المياه، ما هي البنود التي يسهل إغفالها والتي يجب توضيحها بشأن نطاق التسليم وا

معظم النزاعات في عقود شراء حفارات آبار المياه لا تنشأ عن السعر أو مواصفات الماكينة الرئيسية، بل عن ثلاثة أنواع من النصوص: نطاق التسليم، والملحقات المرفقة، وخدمات التدريب. بمجرد كتابة طراز الماكينة الرئيسية بوضوح، نادرًا ما يختلف الطرفان مرة أخرى؛ ما يسهل إغفاله حقًا هو ما يعتبر مرفقًا، وما يعتبر اختياريًا، وما يجب على المشتري توفيره بنفسه، وما هو محتوى التدريب بالضبط، وأين يتم، وإلى أي مدى. استنادًا إلى بيانات هيكل حفارات آبار المياه المقطورة والمثبتة على شاحنة والمجنزرة في هذا الموقع، يوضح هذا المقال البنود المحددة التي يجب توضيحها في هذه الأجزاء الثلاثة.

أولاً: نطاق التسليم: التمييز أولاً بين الماكينة الكاملة والملحقات المرفقة والتكوينات الاختيارية والملحقات المصاحبة

إذا تم كتابة نطاق التسليم في العقد بطراز واحد فقط، فمن السهل حدوث انحرافين عند التنفيذ: يعتقد المشتري أن برج الحفر والمحرك ومضخة الطين والرافعة مشمولة، بينما قد يعتبر البائع أن بعضها اختياري. تختلف هياكل حفارات آبار المياه بشكل كبير، ويجب إدراجها طرازًا بطراز.

1. يجب كتابة هيكل الماكينة الكاملة ومكوناتها الرئيسية بوضوح

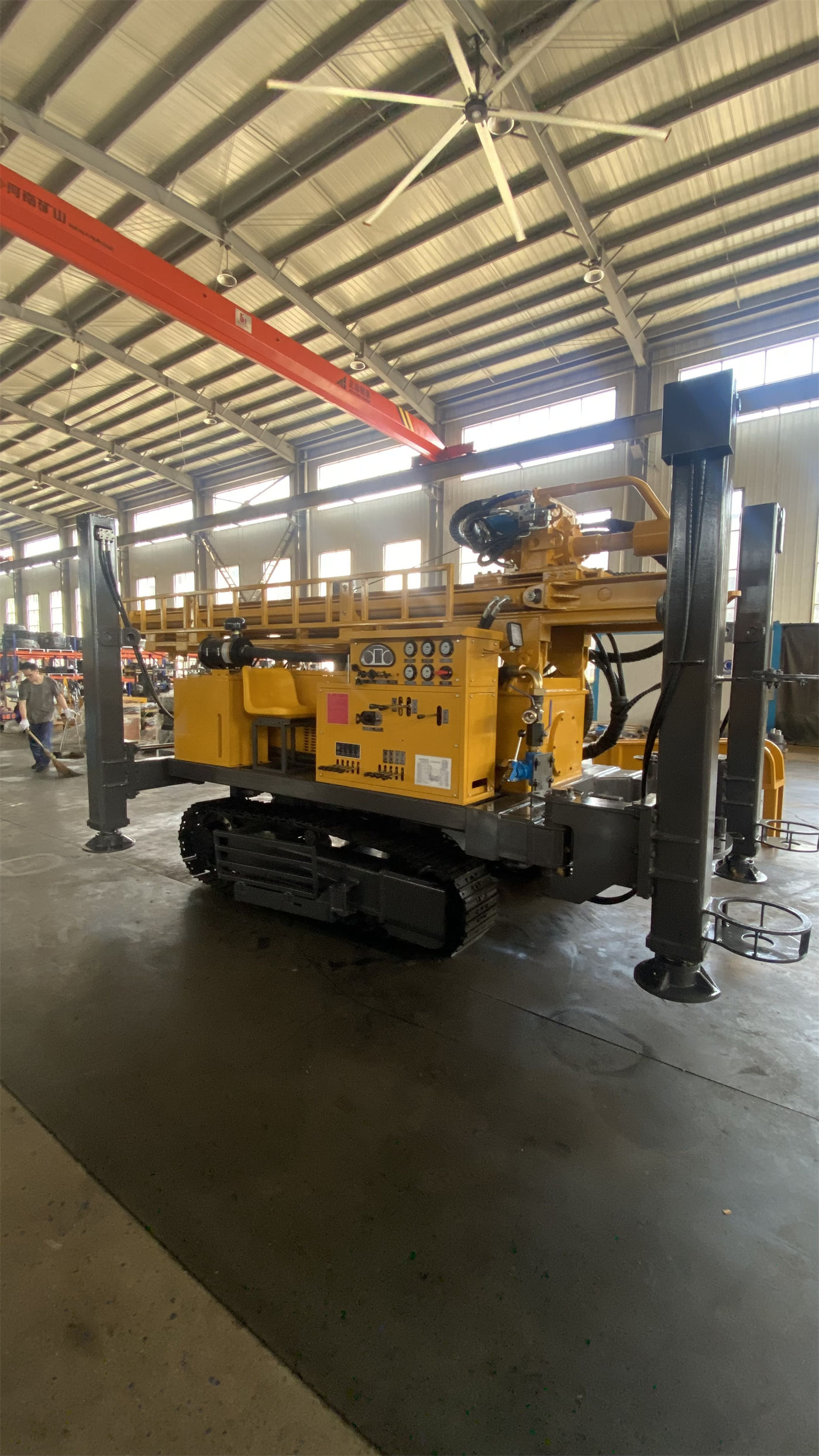

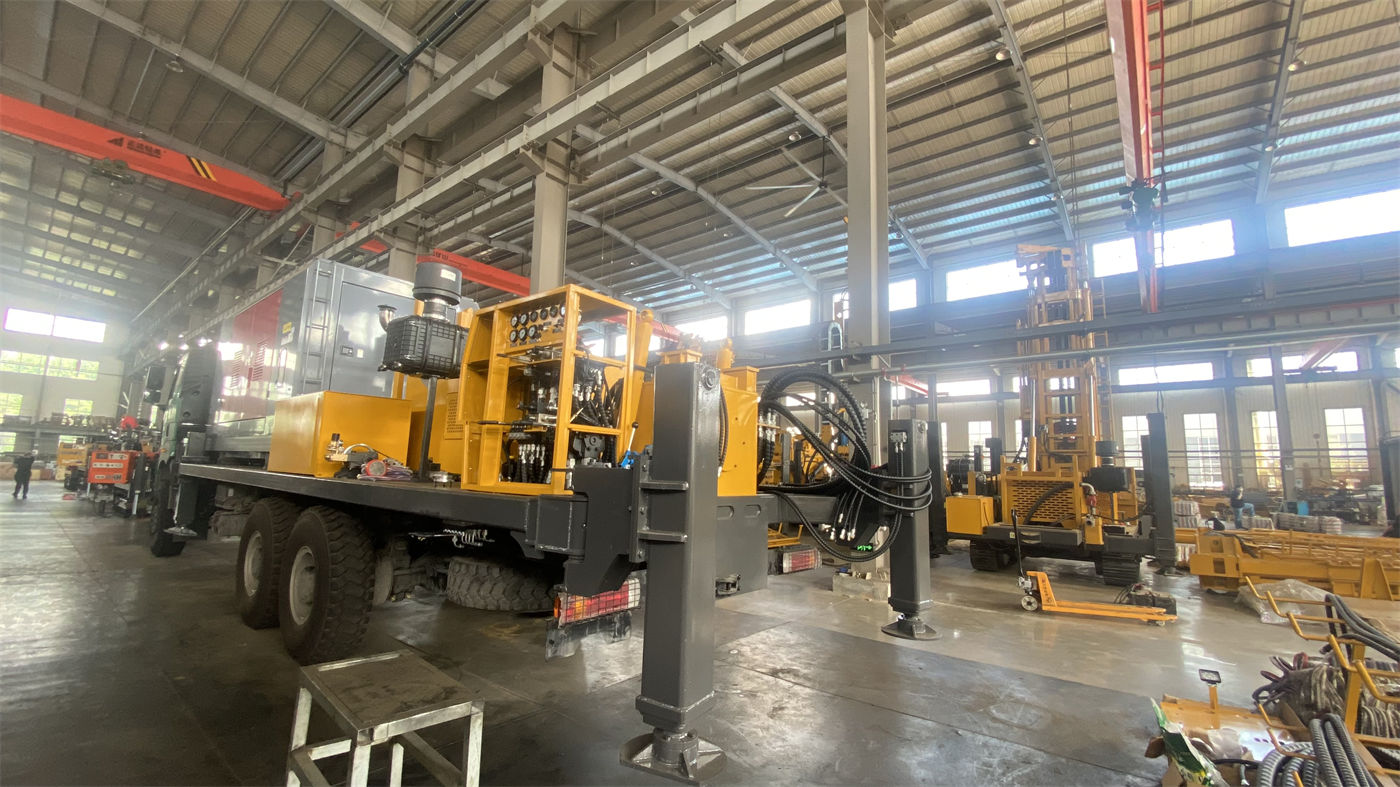

• شكل التركيب: هل هي مقطورة أم مثبتة على شاحنة أم مجنزرة. على سبيل المثال، WRTR1000 وWRTR600 هما حفارات دوارة مقطورة، WRT1200 وWRT1000 وWRT600 وWRT1000 هي هيكل برج مستقيم مثبت على شاحنة، WR400RC وWR500RC-CS3 وWR500RCE وWR600RC وغيرها مجنزرة.
• شكل البرج: تتضمن نماذج الطاولة الدوارة برجًا هيدروليكيًا قابلًا للتمديد من نوع K وبرجًا قابلًا للتمديد، مثل WRTR1000 الذي يبلغ ارتفاع البرج الإجمالي 19.5 م، والارتفاع الفعال 18.482 م، والحمل الأقصى 60 طنًا؛ WRTR600 له نسختان: برج قصير وبرج طويل، البرج القصير بارتفاع فعال 12 م والبرج الطويل بارتفاع فعال 15 م. نماذج البرج المستقيم مثل WRT1200 وWRT1000 وWRT600 تؤكد على هيكل البرج المستقيم. يختلف شكل البرج، وبالتالي تختلف أبعاد النقل ومتطلبات الخلوص في الموقع.
• المحرك وناقل الحركة: يجب كتابة طراز محرك الديزل والقدرة وسرعة الدوران المقدرة في العقد. على سبيل المثال، WRTR1000 يستخدم محرك كمنز بقدرة 269 كيلوواط، WRT1200 يمكن تجهيزه بمحرك ديزل بقدرة 220 كيلوواط أو 264 كيلوواط، WR500RC-CS3 وWR600RC-CS3 يستخدمان محرك كمنز بقدرة 132 كيلوواط، WR400RC يستخدم محرك يوتشاي بقدرة 92 كيلوواط. يجب كتابة التكوين النهائي للنماذج ذات خيارات المحرك المتعددة.
• معلمات الدوران والرفع: عزم وسرعة الطاولة الدوارة لنماذج الطاولة الدوارة، مثل WRTR1000 بعزم 25 كيلو نيوتن·م، 37/52/84/145 دورة/دقيقة؛ WRTR600 بعزم 13.8/9.2/6.2 كيلو نيوتن·م، 38/57/85 دورة/دقيقة. نماذج رأس الطاقة مثل WRT1200 بعزم 24000/12000 نيوتن·م لحالتين، 75/150 دورة/دقيقة، WRT1000 بعزم 20000/10000 نيوتن·م، 70/140 دورة/دقيقة. تحدد هذه المعلمات مباشرة ما إذا كان يمكن تحقيق قطر الحفر والعمق المتوقعين.
• ملحقات مضخة الطين أو ضاغط الهواء: WRTR1000 مزود بمضخة طين BW1200/7، ضغط أقصى 7 ميجا باسكال، تصريف 1200 لتر/دقيقة؛ WRTR600 مزود بمضخة طين 3NB-130، تصريف 8.4–16.6 لتر/ثانية، ضغط 5–10 ميجا باسكال. نماذج الحفر الهوائي مثل WRT1200 توصي بضغط هواء 1.65–8 ميجا باسكال، استهلاك هواء 16–120 م³/دقيقة، WRT1000 بـ 1.65–8 ميجا باسكال، 16–96 م³/دقيقة، WR600RC بـ 1.6–6 ميجا باسكال، 16–75 م³/دقيقة. يجب أن يوضح العقد ما إذا كان ضاغط الهواء ضمن نطاق التسليم.

2. المكونات التي يسهل إغفال كتابتها

• نظام الرفع: يجب كتابة قوة الرفع الرئيسية والمساعدة لنماذج الرفع المزدوج. WRTR1000 رافعة رئيسية 90 كيلو نيوتن، رافعة مساعدة 50 كيلو نيوتن؛ WRTR600 رافعة رئيسية 40 كيلو نيوتن، رافعة مساعدة 30 كيلو نيوتن؛ WRT600 مزود برافعتين مساعدتين 3 طن و1.5 طن؛ WR500RCE رافعة مساعدة 20 كيلو نيوتن؛ WR600RC رافعة 2.5 طن.
• رأس الماء وخطاف الحركة وماسورة الحفر المربعة: WRTR1000 خطاف الحركة ورأس الماء بحمل مقدر 60 طنًا، ماسورة الحفر المربعة 108 × 108 × 12192 مم؛ WRTR600 رأس الماء بحمل أقصى 30 طنًا، قطر داخلي 63.5 مم، ماسورة الحفر المربعة متوفرة بطول 7500 مم و10500 مم. يجب توضيح ما إذا كانت هذه جزءًا من الماكينة الكاملة أم تُورَّد بشكل منفصل في العقد.
• المولد والنظام الكهربائي: WRTR1000 مزود بمولد مساعد 50 كيلوواط؛ WRTR600 مزود بمجموعة مولد ديزل 200 كيلوواط، جهد مقدر 380 فولت، تيار مقدر 360 أمبير، تردد 50 هرتز. يجب على المشتري التأكد من توافق قدرة المولد ونظام الجهد مع ظروف الكهرباء في الموقع.
• الهيكل السفلي وآلية السير: ماركة هيكل النماذج المثبتة على شاحنة، شكل الدفع؛ سرعة السير وقدرة التسلق للنماذج المجنزرة، مثل WR400RC وWR500RC-CS3 حوالي 2.5 كم/س، زاوية التسلق المرجعية 21°، WR600RC حوالي 3.5 كم/س، زاوية التسلق المرجعية 21°، WR500RCE قدرة التسلق المرجعية 30°. تؤثر هذه المعلمات على النقل وظروف الدخول إلى الموقع.
• الأرجل الهيدروليكية: WR400RC وWR500RC-CS3 شوط الأرجل 1.6 م، WR600RC شوط الأرجل 1.7 م. يجب إدراج عدد الأرجل والشوط وما إذا كانت تشمل ألواح الدعم في العقد.

3. يجب إدراج التكوينات الاختيارية في قائمة منفصلة

التكوينات الاختيارية هي الجزء الأكثر عرضة للخلاف في العقد. يمكن تجهيز نفس الطراز بوحدات عمليات مختلفة حسب المشروع، ويجب أن يوضح العقد بندًا بندًا ما إذا كانت مشمولة.

البنود الاختيارية غير المذكورة في الجدول يجب أن تعتمد على مواد التأكيد الفني من المورد، ولا ينبغي استنتاجها من اسم الطراز.

4. يجب كتابة البنود التي يوفرها المشتري بنفسه في العقد

عادةً ما يحتاج المشتري إلى توفير مركبات القطر ومركبات النقل ومعدات الرفع والوقود ومواد الطين والكهرباء والماء في الموقع وألواح دعم الأساسات. عند نقل WRTR1000 يجب التحقق من عرض الطريق وقدرة تحمل الجسور ونصف قطر الدوران وحدود الارتفاع؛ WRT1200 تزن الماكينة الكاملة حوالي 32 طنًا، أبعاد النقل حوالي 11.5 × 2.25 × 3.2 م؛ WRT1000 تزن الماكينة الكاملة حوالي 26 طنًا، ارتفاع النقل 4.23 م. تحدد هذه الظروف مباشرة طريقة النقل، ويجب أن يوضح العقد الطرف المسؤول عن النقل والتفريغ.

ثانيًا: الملحقات المرفقة: التمييز بين الأدوات المرفقة وقطع الغيار سريعة التلف والوثائق الفنية

يُنصح بكتابة محتويات الملحقات المرفقة في ثلاثة أجزاء منفصلة: الأدوات المرفقة، قطع الغيار سريعة التلف المرفقة، الوثائق الفنية المرفقة. العديد من العقود تكتب فقط "طقم أدوات مرفق" بشكل عام، مما يجعل التحقق مستحيلًا عند التنفيذ.

1. الأدوات المرفقة

• المفاتيح الخاصة، أدوات الفك والتركيب، أدوات التشحيم، إلخ، يجب كتابة الاسم والمواصفات والكمية.
• أدوات صيانة النظام الهيدروليكي، مثل منافذ فحص الضغط والأدوات المقابلة.
• أدوات وأجهزة فحص النظام الكهربائي.
• أدوات شد الجنازير وصيانة آلية السير التي قد تحتاجها النماذج المجنزرة.

2. قطع الغيار سريعة التلف والملحقات المرفقة

يجب تحديد قائمة قطع الغيار سريعة التلف بناءً على عملية الطراز. نماذج دورة الطين تركز على قطع غيار مضخة الطين، الحشوات، الأنابيب عالية الضغط؛ نماذج الحفر الهوائي تركز على تشحيم مطرقة DTH، لقمة الحفر، وصلات خراطيم الهواء عالية الضغط والحشوات؛ نماذج RC مثل WR500RC-CS3 وWR600RC-CS3 تحتاج أيضًا إلى الاهتمام بوصلات أنابيب الحفر مزدوجة الجدار، الحشوات، خراطيم إرجاع العينات، الأعضاء الداخلية للهيدروسيكلون والمنقسم. يجب أن يوضح العقد اسم قطعة الغيار والمواصفات والكمية وما إذا كانت تُشحن مع الماكينة، ولا يجوز كتابة "بعض قطع الغيار الشائعة" فقط.

3. الوثائق الفنية المرفقة

• شهادة مطابقة المنتج، قائمة التعبئة وقائمة الملحقات المرفقة، يجب مطابقة قائمة التعبئة بندًا بندًا مع الشحنة الفعلية.
• دليل استخدام الماكينة الكاملة، دليل المحرك والمولد، دليل مضخة الطين.
• المخططات الكهربائية والهيدروليكية لتسهيل الفحص في الموقع.
• جدول دورات الصيانة للمكونات الرئيسية.
• في حالة التصدير، يجب أيضًا توضيح مستندات التصدير المرفقة ونسخ اللغة.

إذا كانت قائمة الملحقات المرفقة بلغة غير مفهومة أو لا تتطابق مع الأصناف الفعلية، فسيحدث عدم القدرة على التحقق عند الاستلام، لذلك يجب الاتفاق على لغة المستندات وطريقة الترقيم في العقد.

ثالثًا: خدمات التدريب: كتابة المحتوى والموقع والمدة وطريقة التأكيد بوضوح

إذا تم كتابة "توفير التدريب" فقط لتدريب حفارات آبار المياه، فعادة لا يمكن تنفيذه. يُنصح بكتابة البنود التالية بندًا بندًا في العقد.

1. محتوى التدريب

• هيكل ومبدأ الماكينة الكاملة: يتوافق مع الطراز المطلوب، بما في ذلك هيكل ووظائف البرج، الطاولة الدوارة أو رأس الطاقة، الرافعة، مضخة الطين، مجموعة المولد والنظام الهيدروليكي.
• إجراءات التشغيل: فحص بدء التشغيل، ضبط معلمات الحفر، تبديل السرعات، تشغيل دورة الطين أو الهواء. يجب أن يتم التدريب حول التكوين المحدد للطراز المشترى، ولا يجوز خلطه مع طرازات أخرى.
• الفحص اليومي والصيانة: حبل الرافعة، نظام الفرامل، ترتيب الحبل على الأسطوانة، الزيت الهيدروليكي، تبريد المحرك وفلتر الهواء، تشحيم مطرقة DTH وفحص خراطيم الهواء عالية الضغط. هذه هي نقاط الصيانة التي تتكرر في المواد.
• تشخيص الأعطال الشائعة: طرق التفكير في تشخيص ظواهر مثل ضعف عودة الطين، انخفاض عودة الحطام، تقلب ضغط الهواء، عزم غير طبيعي، زيادة مقاومة سحب الأنابيب. يمكن أن يتضمن العقد أن التدريب يشمل تحديد الأعطال، ولكن لا ينبغي كتابة خطوات تشغيل غير مؤكدة.
• احتياطات السلامة: التأكد من عدم وجود خطوط هوائية علوية وعوائق عند نصب البرج، عدم وقوف الأفراد تحت أدوات الحفر المعلقة أو بالقرب من أدوات الحفر الدوارة، فحص الأنابيب عالية الضغط وخراطيم الهواء عالية الضغط، إلخ.

2. مكان وطريقة التدريب

• التدريب في مصنع البائع أم في موقع المشتري؛ من يتحمل تكاليف السفر والإقامة والطعام للتدريب الميداني.
• هل هو تدريب نظري أم عملي أم مزيج منهما؛ هل يتوفر طراز مطابق للتدريب العملي.
• لغة التدريب وما إذا كانت هناك حاجة لمترجم، ويجب الاتفاق بشكل خاص في المشاريع العابرة للحدود.
• هل موقع التدريب مجهز بظروف العمل للطراز المشترى.

3. مدة التدريب وعدد المشاركين وطريقة التأكيد

• عدد أيام التدريب وساعات كل يوم، لتجنب كتابة "تدريب لمدة أسبوع" دون جدول محدد.
• الحد الأقصى لعدد المتدربين، وما إذا كان يُفرض رسم إضافي على الزائد.
• وثائق التأكيد بعد انتهاء التدريب، مثل سجل التدريب وقائمة الحضور ونموذج تأكيد الإتمام، والتي يمكن استخدامها كأساس للاستلام أو الدفع.
• العلاقة الزمنية بين التدريب ووصول المعدات والتركيب والتشغيل التجريبي.

لم تقدم المواد عدد الأيام وتكاليف التدريب المحددة لكل طراز، ويجب الاتفاق على هذا الجزء بشكل منفصل مع المورد وكتابته في العقد.

رابعًا: قائمة مراجعة عملية قبل التوقيع

• هل نطاق التسليم مُدرج بشكل منفصل: الماكينة الكاملة، الملحقات المرفقة، التكوينات الاختيارية، الملحقات المصاحبة، وليس فقط الطراز.
• هل تم كتابة شكل تركيب الماكينة الكاملة، شكل البرج، أبعاد النقل ووزن الماكينة الكاملة، ومطابقتها مع ظروف الطريق والموقع.
• هل تكوين المحرك خيار واحد أم خيارات متعددة، وهل تم تحديد القدرة والطراز النهائي بوضوح.
• هل ضاغط الهواء، مضخة الطين، المولد، مضخة الرغوة ضمن نطاق التوريد، وهل المعلمات متوافقة مع الطراز المشترى.
• هل تم كتابة مواصفات وكمية أنابيب الحفر، أدوات التغليف، مطرقة RC أو DTH.
• هل توجد قائمة بالأدوات المرفقة وقطع الغيار سريعة التلف وقطع الغيار، وهل القائمة مرقمة ومتطابقة مع قائمة التعبئة.
• هل لغة وعدد نسخ الوثائق الفنية تلبي الاستخدام في الموقع.
• هل تم كتابة محتوى التدريب وموقعه ومدته وعدد المشاركين وطريقة التأكيد بندًا بندًا.
• هل تقسيم المسؤوليات عن النقل والتفريغ والإشراف على التركيب والتشغيل التجريبي واضح.
• هل معايير الاستلام وأساس الاستلام تتوافق مع قائمة التسليم.

أمور تحتاج إلى تأكيد

تصف مواد المنتج في هذا الموقع بشكل أساسي هيكل الماكينة الكاملة والمعلمات ونطاق التطبيق، ولا تتضمن قوائم التسليم الخاصة بعقود محددة أو تفاصيل الملحقات المرفقة أو شروط خدمات التدريب. البنود المذكورة في هذا المقال هي محتويات تحتاج عادةً إلى الاتفاق عليها في العقد، ولا تشكل التزامًا بالتكوين المرفق الفعلي لأي طراز. بالنسبة لطراز معين أو طلب معين، يجب أن تكون الملحقات المرفقة والبنود الاختيارية وقطع الغيار وترتيبات التدريب وفقًا لمواد التأكيد الفني الكتابية من المورد والعقد الرسمي؛ بالنسبة للأمور غير المغطاة في المواد، يجب طلب رد كتابي من المورد قبل التوقيع.
