💧 WRTR1000 منصة حفر آبار مياه دوارة مقطورة بقدرة 1000 متر

WRTR1000 هي منصة حفر دوارة مقطورة ثقيلة مصممة لآبار المياه العميقة حتى 1000 متر، والطاقة الحرارية الأرضية، وإمدادات المياه في المناجم، والجيولوجيا المائية، وحفر المشاريع الكبيرة. تدمج المنصة على هيكل مقطور محرك ديزل مستقل، وطاولة دوارة بعزم 25 كيلو نيوتن·متر، وبرج هيدروليكي قابل للتمديد من النوع K بحمولة 60 طن، ورافعتين، ومضخة طين كبيرة التصريف BW1200/7، ومولد كهربائي مساعد بقدرة 50 كيلوواط، ويمكن التبديل بين الدورة الأمامية للطين، والرغوة الهوائية، ومطرقة DTH، وخيار الدورة العكسية بالرفع الهوائي حسب الطبقات.

🎯 تصنيف 1000 متر مناسب لمشاريع الآبار العميقة والطبقات المعقدة

يبلغ أقصى عمق حفر 1000 متر، مما يمكّن WRTR1000 من تغطية مشاريع المياه الجوفية العميقة التي يصعب على معدات الآبار متوسطة وعميقة التعامل معها. بالنسبة لإمدادات المياه في المناجم، والاستخدام الصناعي الكبير، والآبار العميقة في المناطق الجافة، والاستكشاف الحراري الأرضي، وحفر الجيولوجيا المائية العميقة، يوفر هذا المستوى احتياطي عمق أكبر. لا يزال العمق الفعلي للحفر يعتمد على قطر الحفر، وأدوات الحفر، والطبقات، وطريقة الدوران، وتصميم إكمال البئر.

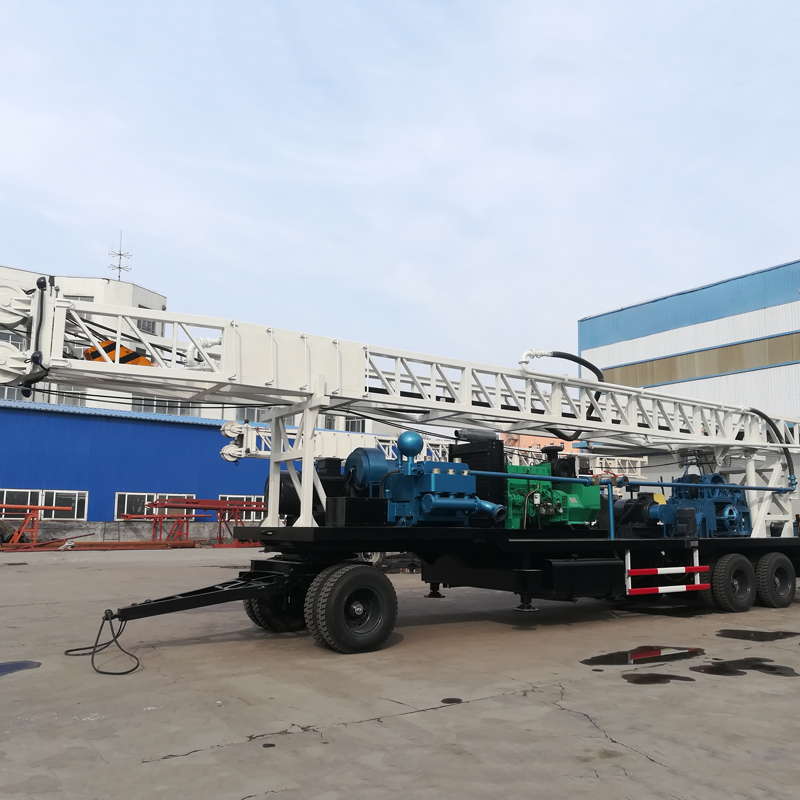

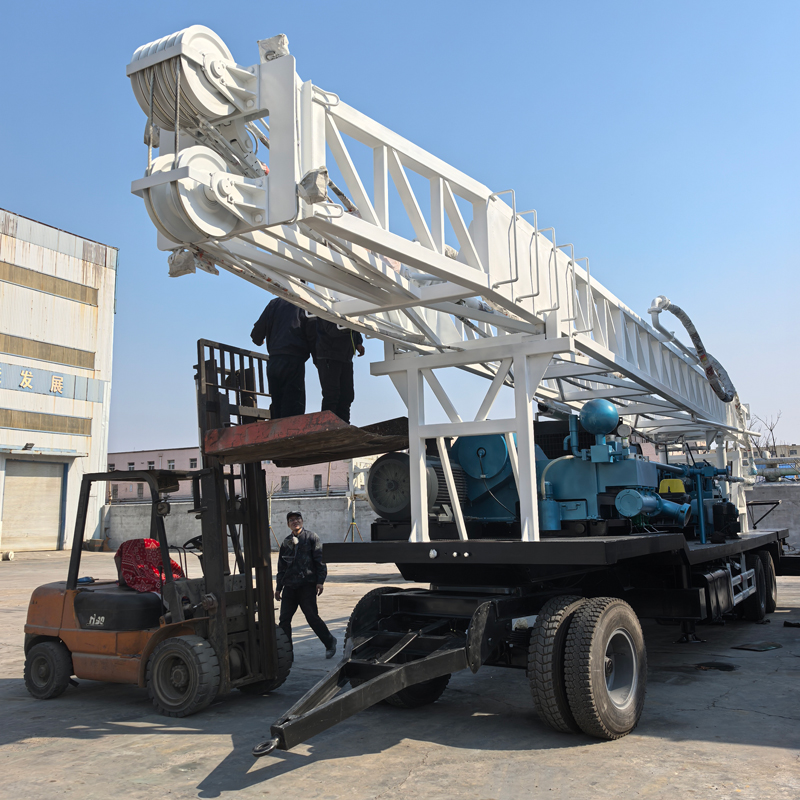

🚛 منصة مقطورة ثقيلة تسهل النقل الكامل لموقع الحفر الكبير

تم ترتيب برج الحفر، والطاولة الدوارة، والرافعة، ومضخة الطين، ونظام الطاقة حول منصة مقطورة، ويمكن نقلها بين المشاريع بواسطة مركبة جر مناسبة. بالنسبة للمناجم، والمزارع، وحقول الطاقة الحرارية الأرضية، ومشاريع الآبار النائية، يسهل هذا الهيكل التنقل بين المشاريع مقارنة بموقع الحفر الثابت تمامًا، ولكن يجب التحقق مسبقًا من عرض الطريق، وقدرة تحمل الجسور، ونصف قطر الدوران، وارتفاع النقل.

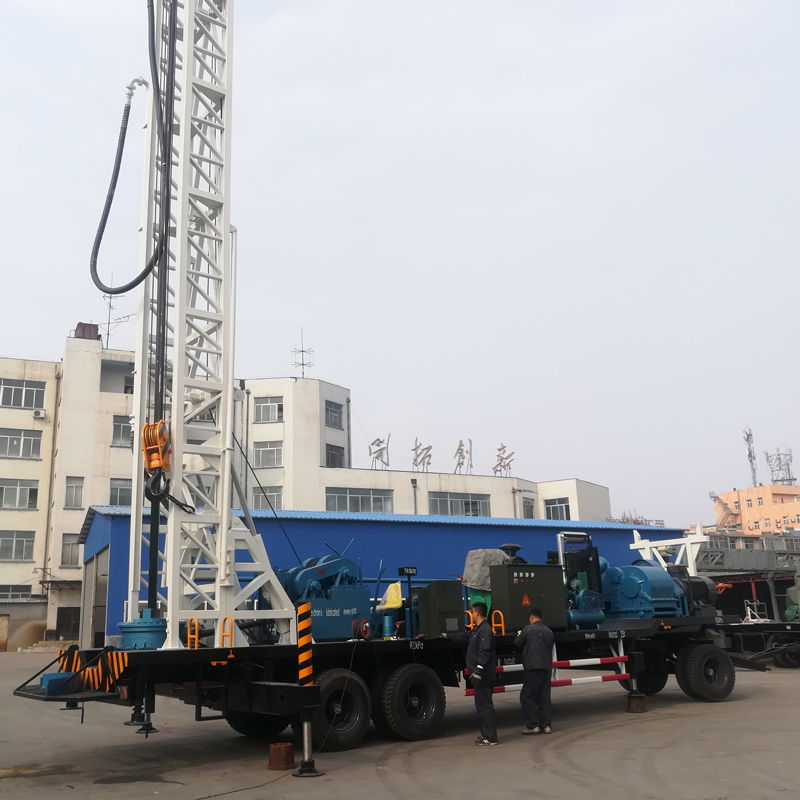

🗼 برج هيدروليكي قابل للتمديد من النوع K بحمولة 60 طن مناسب لعمليات أنابيب الحفر الطويلة

يبلغ الارتفاع الإجمالي للبرج 19.5 مترًا، والارتفاع الفعال 18.482 مترًا، والحمل الأقصى 60 طنًا. يمكن للهيكل الهيدروليكي القابل للتمديد من النوع K التعامل مع أنابيب الحفر الطويلة وأعمدة الحفر العميقة، مع تقليل جزء من ارتفاع العمل أثناء النقل. في مشاريع 1000 متر، يكون وزن عمود الحفر وحمل عمليات التغليف أعلى، وتعد قدرة تحمل البرج أساسًا مهمًا للمنصة بأكملها.

🔄 طاولة دوارة بعزم 25 كيلو نيوتن·متر بأربع سرعات تتكيف من الطبقات الرخوة إلى الصخور الأساسية

يبلغ أقصى عزم للطاولة الدوارة 25 كيلو نيوتن·متر، وتوفر أربع سرعات: 37 / 52 / 84 / 145 دورة/دقيقة. السرعة المنخفضة والعزم العالي مناسب لأدوات الحفر الكبيرة وعمليات التغليف والطبقات عالية المقاومة؛ بينما السرعات الأعلى مناسبة للصخور اللينة المستقرة نسبيًا والطبقات المتجمدة وبعض الطبقات الرسوبية. أثناء الحفر العميق، يجب ضبط السرعة في الوقت المناسب وفقًا للعزم وعودة الطين وحمل أدوات الحفر.

🕳️ فتحة الطاولة الدوارة 660 مم تسهل عمليات التغليف الكبير وهيكل الآبار العميقة

يبلغ أقصى قطر لفتحة الطاولة الدوارة 660 مم، مما يوفر مساحة لمربع الحفر الكبير وأدوات الحفر وعمليات التغليف. بالنسبة لآبار المياه العميقة وبعض آبار المشاريع، يسهل هيكل الفتحة الكبيرة تكوين أنابيب بئر وتغليف أكبر، ولكن يجب تصميم قطر إكمال البئر النهائي وفقًا للطبقة الحاملة للمياه وأنابيب البئر ونوع المضخة واستقرار الطبقات، ولا يمكن فهمه مباشرة على أنه قطر حفر ثابت بناءً على حجم الفتحة.

🧵 رافعة رئيسية 90 كيلو نيوتن + رافعة مساعدة 50 كيلو نيوتن تحسن كفاءة التنظيم في الموقع

قوة الرفع للحبل الواحد للرافعة الرئيسية 90 كيلو نيوتن، والرافعة المساعدة 50 كيلو نيوتن، وسعة الحبل لكلتا البكرتين 160 مترًا. يمكن للرافعتين الرئيسية والمساعدة التعامل بشكل منفصل مع عمود الحفر، ومساعدة التغليف، ونقل أدوات الحفر، والرفع في الموقع، مما يحسن استمرارية العمليات مع أنابيب الحفر الطويلة والآبار العميقة.

💪 خطاف متحرك 60 طن ووصلة دوارة 60 طن مناسبان لظروف الحمل الثقيل في الآبار العميقة

الحمل المقدر للخطاف المتحرك والوصلة الدوارة هو 60 طنًا. في حفر 1000 متر، يزداد وزن عمود الحفر ووزن التغليف والاحتكاك مع جدار البئر تدريجيًا، ويوفر الحمل المقدر الأعلى هامشًا لعمليات الإنزال والرفع العادية ومعالجة الأدوات. في حالة الالتصاق والمقاومة غير الطبيعية، يجب أولاً المعالجة من خلال الدوران والرفع البطيء والحكم داخل البئر.

🔩 مربع حفر 12.192 متر وأنابيب حفر قياسية 9.4 متر تقلل تكرار توصيل الأنابيب

مواصفات مربع الحفر 108 × 108 × 12192 مم، وأنابيب الحفر القياسية 89 × 9400 مم، مع خيارات أقطار أنابيب الحفر 89 / 114 / 127 مم. تساعد أنابيب الحفر الأطول في تقليل عدد مرات توصيل الأنابيب في الآبار العميقة 1000 متر، ولكنها تفرض متطلبات أعلى على مساحة البرج والرفع وتنظيم النقل.

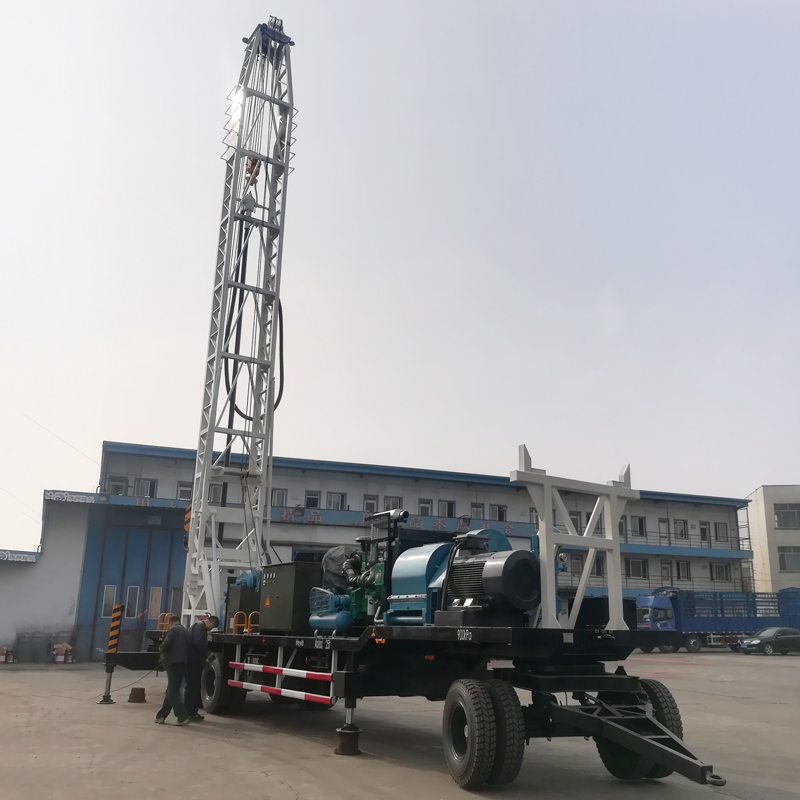

💧 مضخة الطين BW1200/7 توفر تصريفًا عاليًا لدورة الطين في الآبار العميقة

يبلغ أقصى ضغط لمضخة الطين BW1200/7 7 ميجا باسكال، والتصريف 1200 لتر/دقيقة، ويمكن استخدامها في الدورة الأمامية للطين في الآبار العميقة لنقل القطع وحماية الجدار وتبريد رأس الحفر والتحكم في ضغط البئر. مع زيادة عمق البئر، تزداد مقاومة الدوران ومسافة نقل القطع الصخرية، وتكون مضخة الطين ذات التصريف الكبير أكثر فائدة للحفاظ على عودة الطين المستقرة.

🟤 الطين والطبقات اللينة مناسبة للدورة الأمامية للطين

يمكن استخدام الدورة الأمامية للطين في الطين والطمي والطبقات اللينة الأخرى، من خلال خصائص طين معقولة لتثبيت جدار البئر وإعادة القطع الصخرية إلى السطح. في طبقات الطين، يجب منع التصاق رأس الحفر وضعف عودة الطين، ويمكن تحسين حالة الحفر عن طريق ضبط السرعة ونوع رأس الحفر وخصائص الطين.

🏖️ طبقات الرمل والحصى تتطلب الاهتمام بالتغليف ومنع انهيار البئر

تكون طبقات الرمل والحصى الرخوة عرضة للانهيار وفقدان الطين وتوسيع البئر، وقد تتطلب تغليفًا مؤقتًا أو تغليفًا متدرجًا. توفر فتحة الطاولة الدوارة 660 مم وحمل البرج 60 طنًا مساحة تشغيلية كبيرة لعمليات التغليف، ولكن يجب تحديد عدد مراحل التغليف وفقًا لتصميم الطبقات.

🪨 الصخور المتجمدة والمتحللة يمكن التبديل بمرونة في طرق الحفر

بعد الدخول في طبقات الصخور شديدة التجوية أو المتحللة، يمكن الاستمرار في الحفر الدوراني وفقًا لمقاومة قاع البئر وعودة الطين، أو استخدام الرغوة الهوائية أو تقنيات أخرى مناسبة. تساعد الطاولة الدوارة بأربع سرعات في ضبط السرعة والعزم وفقًا لتغير صلابة الطبقات.

💎 الصخور الأساسية الكاملة يمكن استخدام مطرقة DTH

عندما يدخل الحفر في صخور صلبة متماسكة، يمكن تجهيز ضاغط هواء مناسب ومطرقة DTH ورأس حفر للحفر بتقنية DTH. في الآبار العميقة في الصخور الصلبة، يجب الاهتمام بشكل خاص بقدرة ضاغط الهواء وتزييت مطرقة DTH وحالة إزالة القطع، وإذا لم يتم إخراج غبار الصخور في الوقت المناسب، ستنخفض كفاءة الحفر بشكل ملحوظ.

🫧 تقنية الرغوة الهوائية مناسبة لبعض حالات إزالة القطع والفقدان في الآبار العميقة

يمكن أن تلعب الرغوة الهوائية دورًا في بعض أقسام البئر الجافة أو المفقودة أو التي تحتاج إلى تحسين قدرة حمل القطع الصخرية. يجب ضبط تركيز الرغوة وكمية الهواء وطريقة الحقن وفقًا لعمق البئر وقطره ونفاذية الطبقات، ولا يمكن استخدام معلمات موحدة لجميع الطبقات.

🔁 خيار الدورة العكسية بالرفع الهوائي لإعادة القطع بسرعة ومراقبة القطع الصخرية

يمكن تجهيز WRTR1000 بتقنية الدورة العكسية بالرفع الهوائي للمشاريع التي تحتاج إلى إعادة القطع بسرعة أو أخذ عينات من القطع الصخرية. هذه طريقة حفر اختيارية، وليست منصة استكشاف RC مخصصة؛ إذا كان المشروع يتطلب متطلبات واضحة لتمثيل العينات وجودة التقسيم، فيجب تجهيز أنابيب حفر مزدوجة الجدار ونظام هواء ومعدات أخذ عينات متوافقة.

🌦️ الطبقات المختلطة يمكن الجمع بين عدة طرق حفر

غالبًا ما تمر الآبار العميقة عبر الطين والرمل والحصى والصخور المتجمدة والصخور الأساسية. يمكن لـ WRTR1000 استخدام دورة الطين وحماية التغليف في الطبقات الرخوة العلوية، ثم التبديل إلى DTH أو الرغوة الهوائية بعد دخول الصخور، مما يقلل الحاجة إلى تغيير المنصة بشكل متكرر بسبب عدم تكيف تقنية واحدة مع تغيرات الطبقات.

💧 الطبقات الحاملة للمياه القوية وظروف التدفق العالي

بعد الدخول في طبقة حاملة للمياه عالية الإنتاجية، يجب ضبط طريقة الدوران وبرنامج التغليف وتقنية تنظيف البئر وفقًا لكمية التدفق. الهدف النهائي من حفر الآبار العميقة ليس مجرد الوصول إلى العمق، بل تكوين جدار بئر مستقر واستغلال الطبقة الحاملة للمياه بفعالية، لذلك فإن تصميم أنابيب الفلتر والإغلاق المائي ونوع المضخة مهم أيضًا.

🏠 آبار المياه العميقة للبلديات والمجتمعات الكبيرة

WRTR1000 مناسب لإمدادات المياه البلدية والمجتمعات الكبيرة والمدارس والمستشفيات والمشاريع الأخرى التي تحتاج إلى مصدر مياه جوفية مستقر. يمكن أن يغطي عمق 1000 متر طبقات مياه جوفية أعمق، ولكن قبل البناء الرسمي يجب إجراء مسح هيدروجيولوجي وتقييم جودة المياه وتحديد الطبقة المستهدفة بشكل معقول.

🌾 الري الزراعي العميق وإمدادات المياه للمراعي

في المناطق الجافة والمزارع الكبيرة والمناطق الزراعية ذات منسوب المياه الجوفية العميق، يمكن استخدام WRTR1000 لحفر آبار ري عميقة وآبار تزويد الماشية بالمياه. يجب تصميم قطر إكمال البئر وطول أنبوب الفلتر وكمية المضخة وفقًا لسمك الطبقة الحاملة للمياه وكمية المياه المتوقعة واحتياجات الضخ طويلة الأجل.

⛏️ إمدادات المياه في المناجم وتجفيف المناجم

يمكن للمناجم استخدام هذه المعدات لحفر آبار مياه الشرب ومكافحة الغبار وغسل المعدات ومياه الإنتاج المساعدة، ويمكن أيضًا وفقًا للتصميم الهيدرولوجي تحمل بعض آبار التجفيف. غالبًا ما تكون مواقع آبار المناجم متفرقة، وتسهل المنصة المقطورة التنقل بين نقاط الحفر المختلفة داخل المنجم.

♨️ آبار الطاقة الحرارية الأرضية وآبار التدرج الحراري

عمق الحفر 1000 متر والبرج الثقيل وقدرات العمليات المتعددة تجعل WRTR1000 مناسبًا لاستكشاف الطاقة الحرارية الأرضية وآبار التدرج الحراري وبعض آبار المياه الحرارية. تتطلب مشاريع الطاقة الحرارية الأرضية أيضًا مراعاة الطبقات ذات درجة الحرارة العالية ودرجة التغليف وتثبيت الأسمنت ووسط الدوران، ويجب أن يتم البناء الرسمي وفقًا لتصميم خاص.

🧭 الجيولوجيا المائية والاستكشاف الجيولوجي العام

يمكن استخدام المعدات في المسوحات الهيدروجيولوجية وحفر الآبار الجيولوجية العميقة العامة، من خلال القطع الصخرية وعودة الطين وتدفق المياه واستجابة الحفر للحكم على تغيرات الطبقات. إذا كان المشروع يحتاج إلى عينات لبابية عالية الجودة ومستمرة، فيجب اختيار منصة حفر لبابية مخصصة.

⚡ محرك ديزل كمنز 269 كيلوواط يوفر طاقة ثقيلة مستقلة

تستخدم المنصة محرك ديزل Cummins NTA855-C360 بقوة 269 كيلوواط وسرعة مقدرة 2100 دورة/دقيقة، ومناسب لمواقع العمل النائية التي لا تحتوي على شبكة كهربائية مستقرة. في العمليات المستمرة للآبار العميقة، يجب التركيز على صيانة أنظمة التبريد والوقود وفلتر الهواء لتجنب انخفاض الطاقة بسبب الحمل العالي لفترات طويلة.

🔌 مولد مساعد 50 كيلوواط يلبي احتياجات الكهرباء في الموقع

قدرة المولد المساعد 50 كيلوواط، ويمكنه تزويد إضاءة البناء والأدوات والمضخات المساعدة والمعدات الكهربائية في الموقع بالكهرباء. لا تزال المشاريع النائية بحاجة إلى حساب إجمالي حمل الكهرباء بشكل معقول، وإجراء التأريض وحماية التوزيع وفقًا للمعايير.

🦿 أربع أرجل هيدروليكية + رجلان ميكانيكيتان للقفل تزيد من استقرار موقع الحفر

يتكون نظام الدعم من 4 أرجل هيدروليكية ورجلين ميكانيكيتين للقفل. تستخدم الأرجل الهيدروليكية للتسوية السريعة، وتوفر الأرجل الميكانيكية قفلًا ثانويًا بعد التحديد، مما يساعد في الحفاظ على استقرار المنصة أثناء الدوران بعزم عالٍ والرفع وعمليات التغليف.

📦 منصة مقطورة 15.3 متر تتطلب متطلبات عالية لطريق النقل

أبعاد النقل حوالي 15300 × 2800 × 4450 مم. قبل النقل بين المناطق، يجب تأكيد مركبة الجر وحدود عرض وارتفاع الطريق وقدرة تحمل الجسور ونصف قطر الدوران ولوائح النقل المحلية. يحتاج موقع الحفر أيضًا إلى مساحة كافية لرفع البرج ونظام الطين وأنابيب الحفر والتغليف.

⚠️ ملاحظات بناء الآبار العميقة المقطورة 1000 متر

قبل البدء، يجب فحص محرك الديزل والطاولة الدوارة وبرج النوع K والرافعة والحبل السلكي والوصلة الدوارة ومضخة الطين والأرجل والنظام الكهربائي؛ في مرحلة البئر العميق، يجب تسجيل عزم الطاولة الدوارة وعودة الطين وضغط المضخة ومقاومة رفع الأنابيب وتغيرات تدفق المياه باستمرار؛ عند التبديل بين طرق الحفر المختلفة، يجب إعادة تأكيد أدوات الحفر ونظام الدوران وظروف السلامة.

نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر ونتائج إكمال البئر على ظروف الموقع.
