💧 WRTR600 ماكينة حفر آبار مياه دوارة مقطورة بعمق 600 متر

WRTR600 هي ماكينة حفر مقطورة من فئة 600 متر تعتمد على الحفر الدوراني بالطاولة الدوارة ودورة الطين. تجمع المعدات مولد الديزل ومضخة الطين 3NB-130 والطاولة الدوارة والرافعتين والبرج والدعامات وآلية فك الوصلات المساعدة على هيكل مقطور، مما يجعلها مناسبة لآبار المياه العميقة وآبار الطاقة الحرارية الجوفية والمسح الهيدروجيولوجي والاستكشاف الجيولوجي العام وبعض أعمال حفر الأساسات.

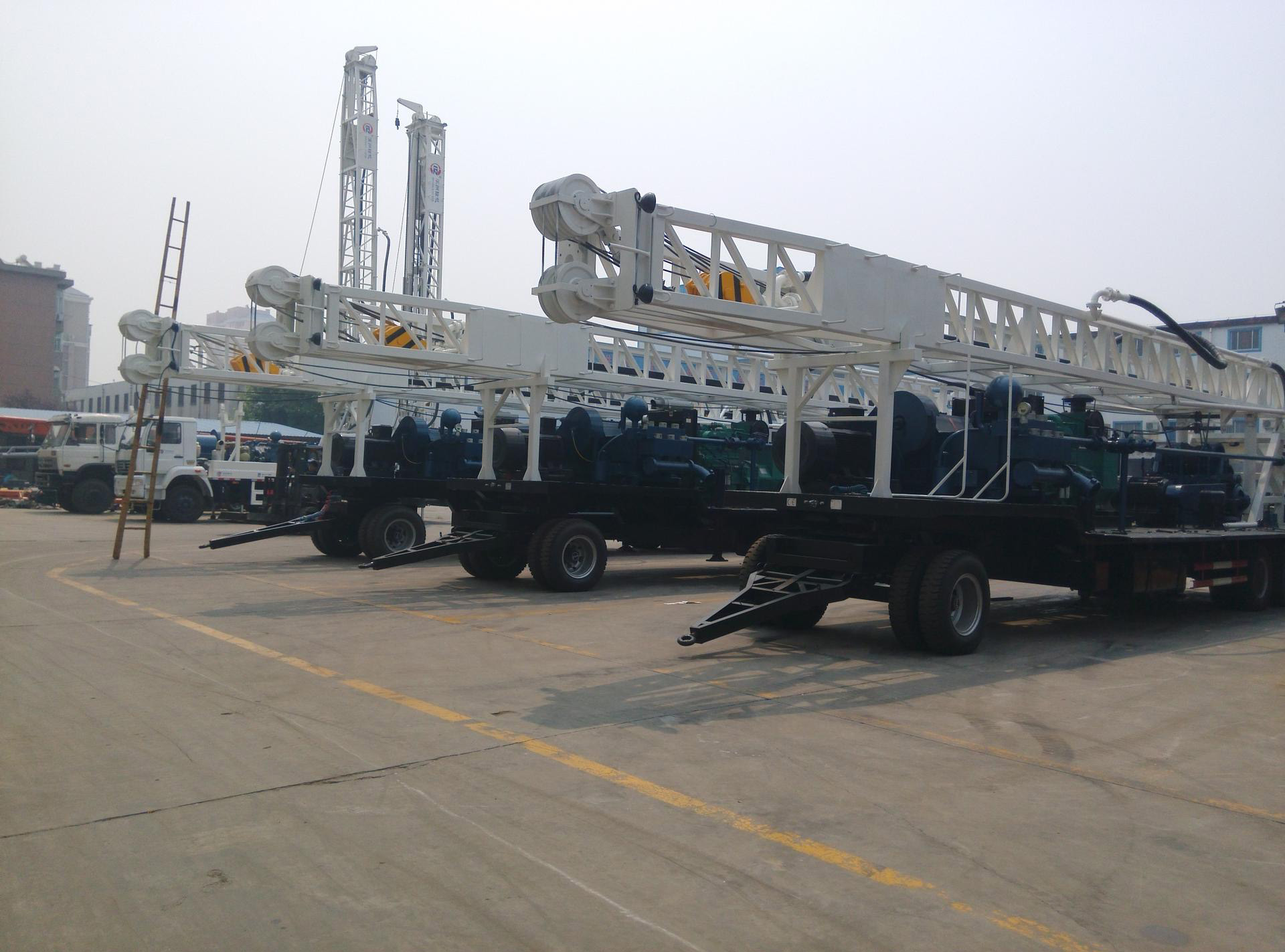

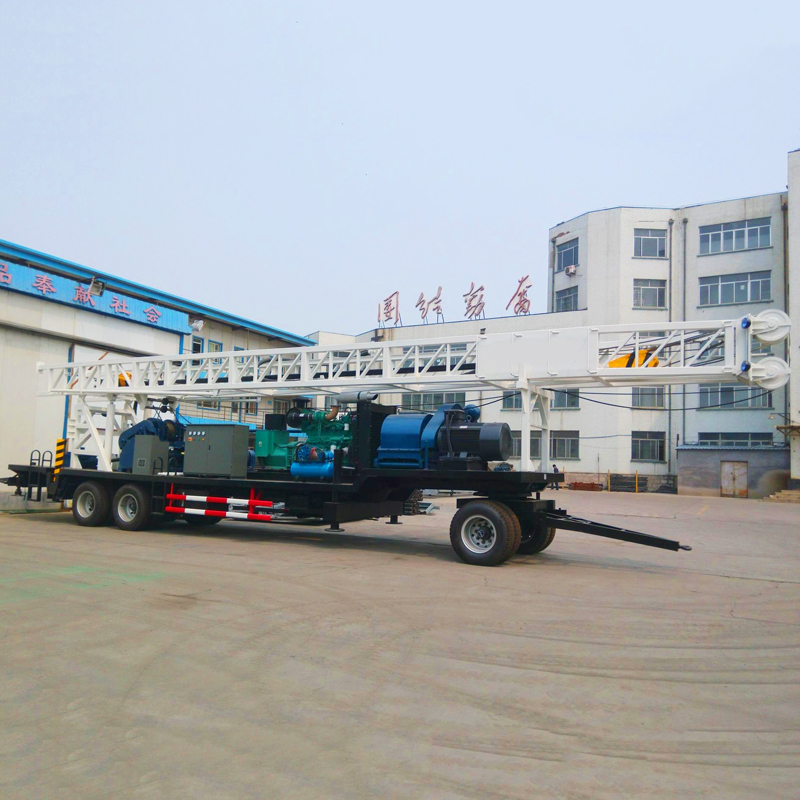

🚛 هيكل مقطور يسهل الانتقال بين المشاريع

يمكن نقل مجموعة الحفر الكاملة بين المشاريع المختلفة بواسطة مركبة سحب مناسبة، مما يقلل من تعقيد النقل المنفصل للبرج ونظام الطاقة ونظام الطين. بالنسبة لمقاولي آبار المياه في القرى والبلدات والري الزراعي والطاقة الحرارية الجوفية وحفر الأساسات، يعد هذا الهيكل أكثر ملاءمة للعمل المتواصل في مواقع متعددة.

📏 عمق حفر 600 متر يغطي مشاريع المياه الجوفية متوسطة وعميقة العمق

عمق الحفر الأقصى 600 متر، وقطر الحفر الأقصى 500 مم، ويمكن استخدامه لتطوير المياه الجوفية متوسطة وعميقة العمق وآبار المياه الزراعية والصناعية، كما يمكنه تنفيذ بعض مشاريع استكشاف الطاقة الحرارية الجوفية وآبار الطاقة الحرارية الجوفية متوسطة العمق. يتأثر عمق الحفر الفعلي وقطر الحفر بالطبقات وأدوات الحفر ودورة الطين وتصميم التغليف والمقاومة داخل البئر.

🔄 طاولة دوارة بثلاث سرعات تتكيف مع الطبقات والأحمال المختلفة

توفر الطاولة الدوارة ثلاث سرعات 38 / 57 / 85 دورة/دقيقة، بعزم نظري حوالي 13.8 / 9.2 / 6.2 كيلونيوتن·متر. السرعة المنخفضة توفر عزماً أعلى وتناسب الأقطار الأكبر وأدوات الحفر الثقيلة والطبقات ذات المقاومة العالية؛ بينما تناسب السرعات الأعلى مراحل الحفر ذات المقاومة المنخفضة.

🕳️ فتحة الطاولة الدوارة 500 مم مناسبة للتغليف وأدوات الحفر كبيرة القطر

توفر فتحة الطاولة الدوارة 500 مم مساحة عمل لأنابيب الحفر الأكبر حجماً والتغليف وبعض أدوات حفر الأساسات، وهي مناسبة لفتح الآبار بقطر أكبر وأعمال التغليف في آبار المياه وأعمال الأساسات. يجب تحديد قطر الحفرة النهائي وفقاً للطبقات وتصميم إكمال البئر.

🧵 الرافعتان الرئيسية والمساعدة ترفعان كفاءة مناولة أدوات الحفر

قوة السحب بحبل واحد للرافعة الرئيسية 40 كيلونيوتن، وللرافعة المساعدة 30 كيلونيوتن، ويمكنهما تحمل رفع أدوات الحفر ومساعدة التغليف ونقل الأدوات وأعمال الموقع التعاونية. أثناء حفر الآبار العميقة يجب فحص الأسلاك الفولاذية ونظام الفرامل وحالة ترتيب الحبل على الأسطوانة بانتظام.

💪 تحمل الوصلة الدوارة 30 طناً مناسب للحفر الدوراني في الآبار العميقة

الحمل الأقصى للوصلة الدوارة 30 طناً، والقطر الداخلي 63.5 مم، ويمكنها تحمل عمود الحفر العميق وظروف دورة الطين. مع زيادة عمق البئر يزداد وزن عمود الحفر واحتكاك جدار البئر تدريجياً، لذلك فإن التوافق بين الوصلة الدوارة والرافعة ومربع الحفر وأنابيب الحفر مهم جداً.

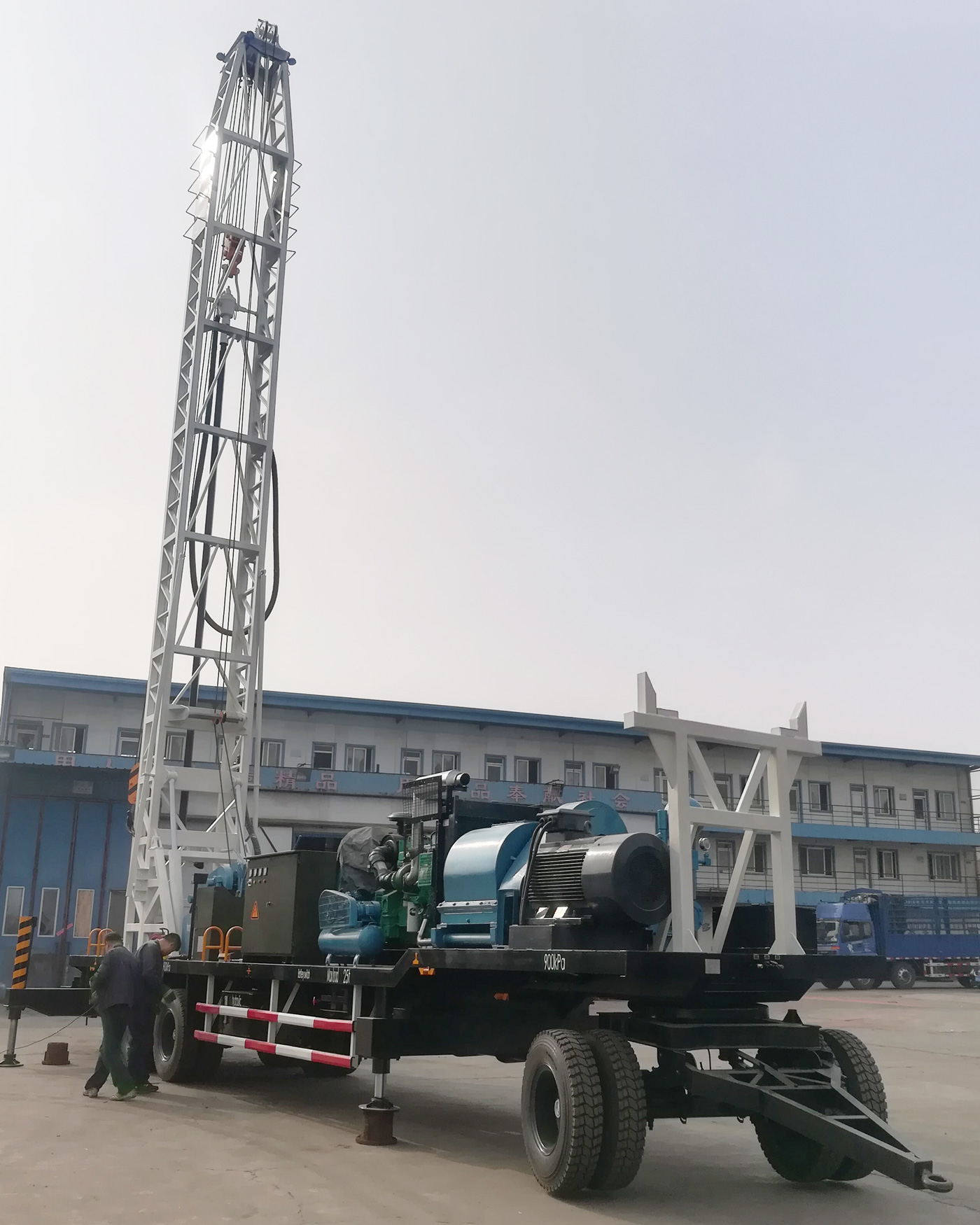

🗼 البرج القصير 12 متراً والبرج الطويل 15 متراً يمكن اختيارهما حسب المشروع

النسخة ذات البرج القصير بارتفاع فعال 12 متراً، مزودة بمربع حفر 7.5 متر وأنابيب حفر 5.5 متر؛ والنسخة ذات البرج الطويل بارتفاع فعال 15 متراً، مزودة بمربع حفر 10.5 متر وأنابيب حفر 9 متر. البرج القصير أفضل للنقل والتكيف مع الموقع، بينما يقلل البرج الطويل عدد مرات توصيل الأنابيب ويزيد كفاءة الحفر المتواصل في الآبار العميقة.

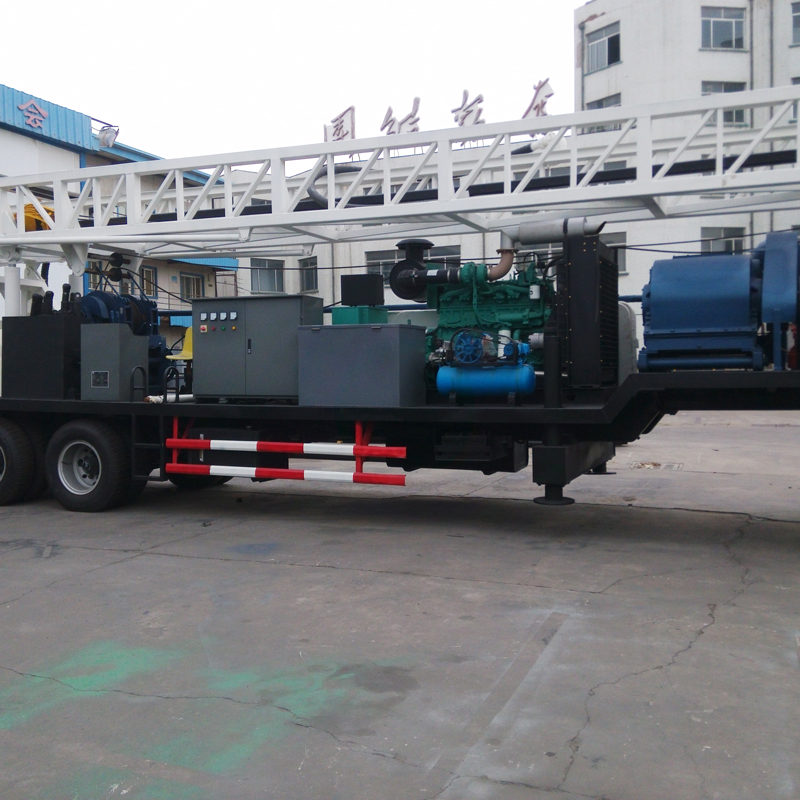

⚡ مولد ديزل 200 كيلوواط مناسب لمواقع العمل بدون شبكة كهربائية

المعدات مزودة بمجموعة مولد ديزل SCGC-200kW، بجهد مقنن 380 فولت وتيار مقنن 360 أمبير وتردد 50 هرتز، ويمكنها تزويد مضخة الطين ومضخة الزيت الهيدروليكي والمعدات الكهربائية المساعدة بالطاقة، وهي مناسبة للمناطق النائية والمشاريع التي تفتقر إلى شبكة كهربائية مستقرة.

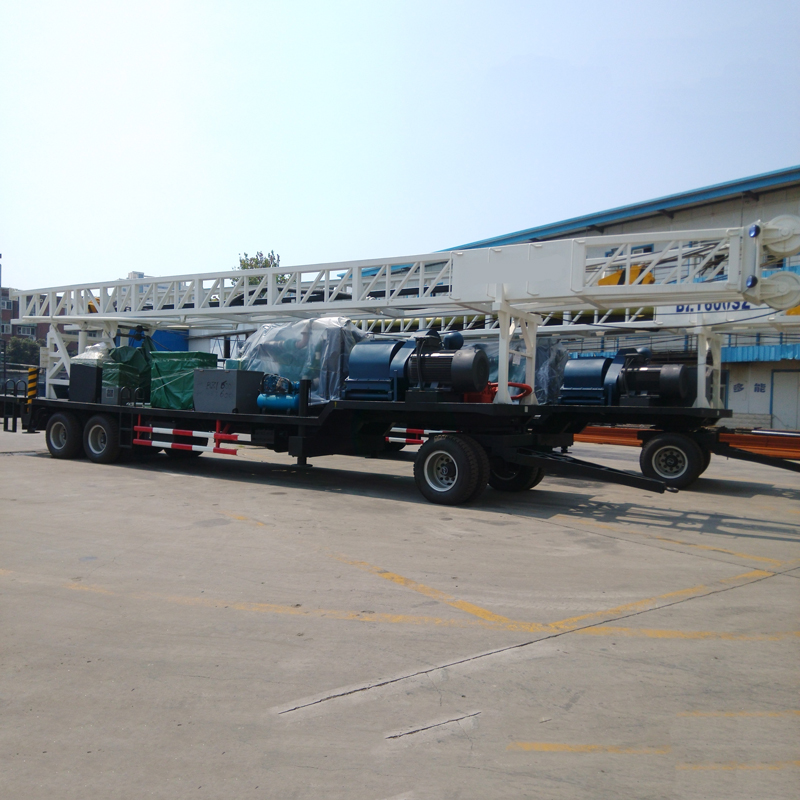

💧 مضخة الطين 3NB-130 للدورة وحمل القطع وحماية الجدار

مضخة الطين 3NB-130 بمعدل تدفق محدد 8.4–16.6 لتر/ثانية، وضغط عمل مقنن 5–10 ميجاباسكال، وتُدار بمحرك 90 كيلوواط. يمكن استخدام دورة الطين لحمل قطع الحفر وتبريد رأس الحفر والحفاظ على استقرار جدار البئر والتحكم في الضغط داخل البئر، وهي نظام مهم للعمل في الطبقات الرخوة.

🟤 التحكم في خصائص الطين في طبقات التربة والطين

في طبقات التربة والطين والغطاء الرخو، يجب ضبط لزوجة الطين وفقاً لنفاذية الطبقة وقطر البئر وحالة رجوع الطين. الطين الرقيق جداً قد يؤدي إلى عدم كفاية إزالة القطع وعدم استقرار جدار البئر، بينما الطين الكثيف جداً يزيد من مقاومة الدورة وحمل مضخة الطين.

🏖️ طبقات الرمل والحصى تتطلب التغليف لحماية الجدار

طبقات الرمل والحصى والغطاء الرخو عرضة للانهيار وتسرب الطين، ويمكن استخدام خصائص طين مناسبة مع تغليف مؤقت أو تغليف متدرج، لإنشاء مقطع بئر مستقر أولاً ثم مواصلة الحفر إلى العمق.

🪨 الصخور المتأثرة بالتجوية والطبقات المختلطة تتطلب تعديلاً ديناميكياً للعملية

تتغير صلابة الصخور المتأثرة بالتجوية والطبقات المختلطة من التربة والصخر بشكل واضح، ويمكن اختيار رؤوس حفر مخروطية أو ريشية أو أدوات حفر دورانية أخرى حسب الحالة الفعلية، مع ضبط سرعة الطاولة الدوارة والعزم وتدفق مضخة الطين وفقاً لحالة الحفر.

🏠 آبار إمداد المياه الريفية والري الزراعي

يمكن استخدام WRTR600 لآبار مياه الشرب في القرى والبلدات وآبار الري الزراعي والبساتين وتطوير المياه الجوفية الزراعي واسع النطاق. يوفر عمق الحفر من فئة 600 متر هامشاً أكبر للبحث عن المياه في المناطق ذات منسوب المياه الجوفية العميق، وعند إكمال البئر يجب تصميم أنابيب البئر وأنابيب التصفية والمضخة وفقاً لموقع طبقة المياه الجوفية.

🏭 إمداد المياه الصناعية ومشاريع الهندسة

يمكن للمصانع والمناطق الصناعية ومخيمات البناء ومشاريع البنية التحتية استخدام WRTR600 لتطوير المياه الجوفية متوسطة وعميقة العمق. بالنسبة للمشاريع التي تتطلب قطر بئر أكبر وإنتاجية مياه أعلى، توفر قدرة الحفر الأقصى 500 مم ونظام الحفر الدوراني بالطين مساحة أكبر لتكوين إكمال البئر.

♨️ آبار الطاقة الحرارية الجوفية واستكشافها

عمق الحفر من فئة 600 متر وقدرة دورة الطين عالية الضغط تجعل المعدات مناسبة لبعض مشاريع استكشاف الطاقة الحرارية الجوفية وآبار الطاقة الحرارية الجوفية متوسطة وعميقة العمق. بالإضافة إلى عمق الحفر، يجب مراعاة درجة حرارة الطبقات ووسط الدورة والتغليف ومتطلبات تثبيت الأسمنت في أعمال الطاقة الحرارية الجوفية.

🧭 الهيدروجيولوجيا والاستكشاف الجيولوجي العام

يمكن استخدام المعدات في المسح الهيدروجيولوجي وحفر الطبقات الجيولوجية العامة، من خلال قطع الحفر ومياه الرجوع ومعايير الطين وتغيرات الحفر لتحديد انتقالات الطبقات وحالة المياه الجوفية. إذا تطلب المشروع عينات صخرية متواصلة عالية الجودة، فيجب استخدام ماكينة حفر عينات متخصصة.

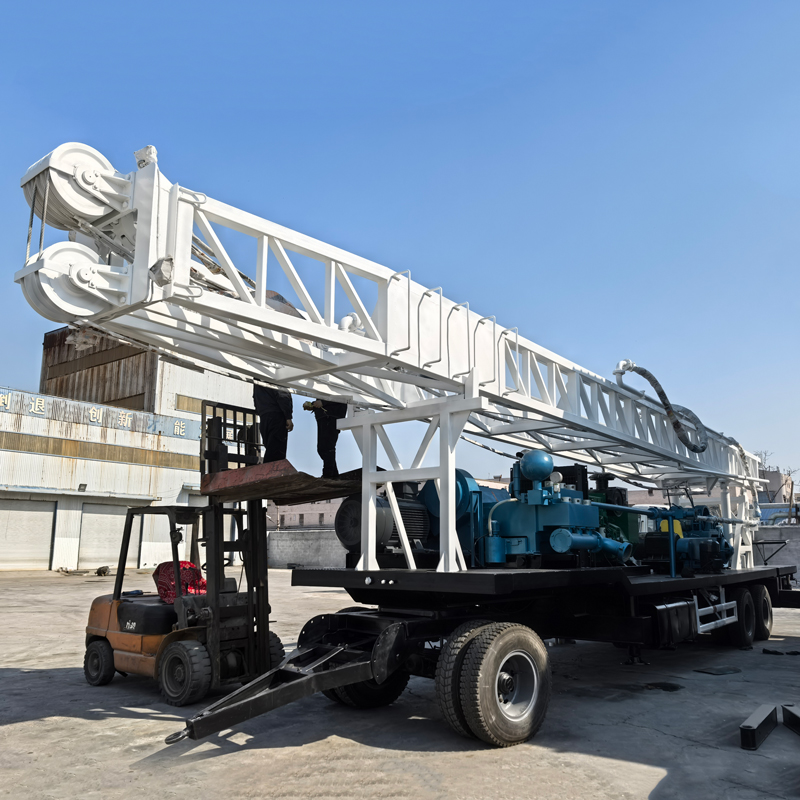

📦 فرق واضح في ظروف النقل بين البرج الطويل والقصير

أبعاد نقل البرج القصير حوالي 15100 × 2480 × 4100 مم، وأبعاد نقل البرج الطويل حوالي 16630 × 2480 × 4100 مم. قبل العمل عبر المناطق يجب التأكد من عرض الطريق ونصف قطر الانحناء وقدرة تحمل الجسور وحدود الارتفاع ومتطلبات النقل المقطور المحلية.

⚠️ ملاحظات السلامة عند تشغيل ماكينة الحفر الدوارة المقطورة

قبل بدء العمل يجب فحص البرج والرافعة والأسلاك الفولاذية والوصلة الدوارة والطاولة الدوارة ومضخة الطين والمولد والنظام الكهربائي؛ وعند رفع البرج التأكد من عدم وجود خطوط كهربائية معلقة أو عوائق فوقه؛ وأثناء دورة الطين الانتباه إلى الأنابيب عالية الضغط وضغط المضخة والتسربات؛ ويجب عدم وقوف الأفراد تحت أدوات الحفر المعلقة أو بالقرب من أدوات الحفر الدوارة.

نظراً لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر ونتائج إكمال البئر على ظروف الموقع الفعلية.

📊 المواصفات الفنية الرئيسية
