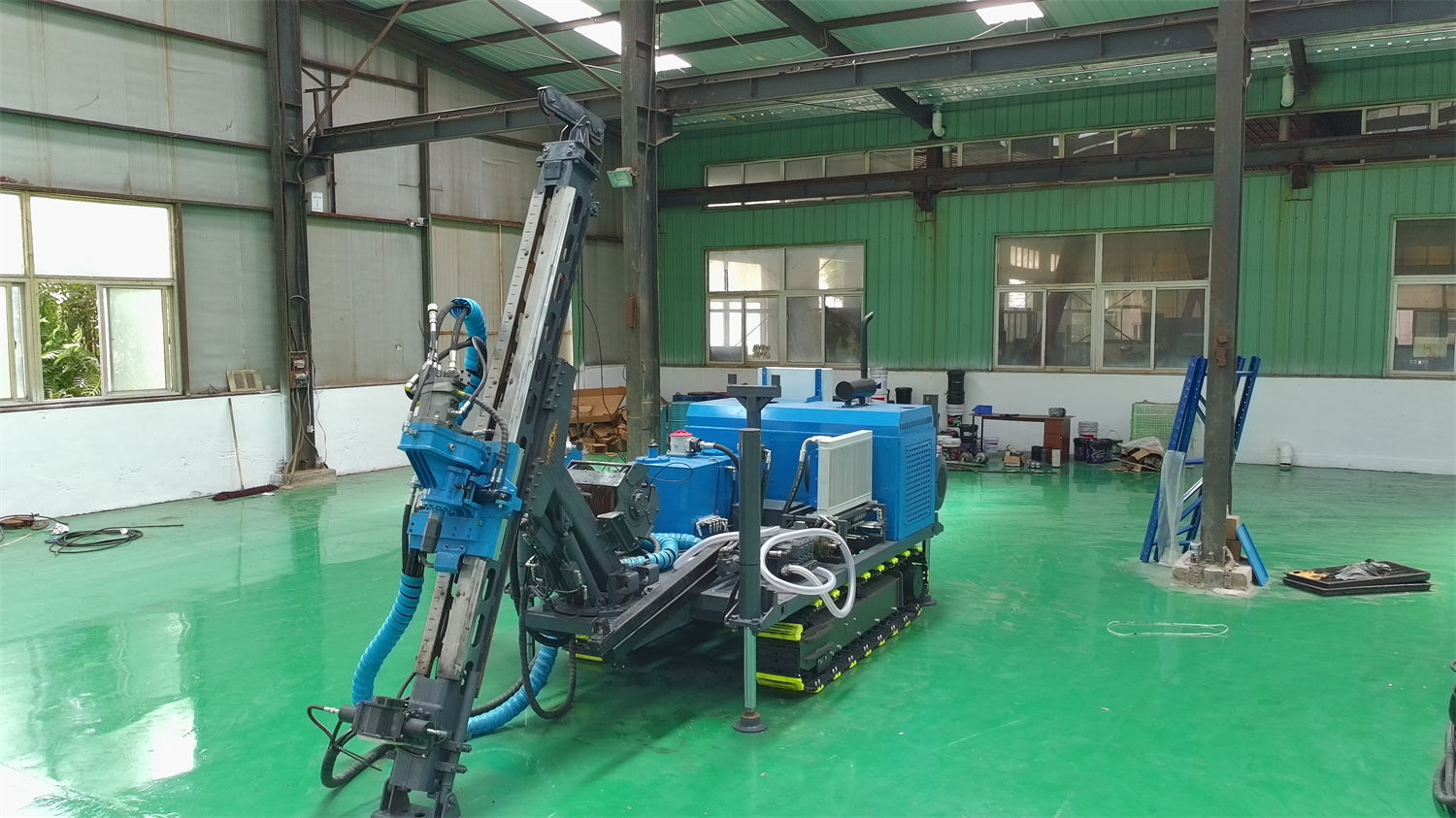

يُستخدم مصطلح "حفارة الكاروت 1000 متر" في كثير من السياقات كرقم قابل للمقارنة الأفقية. لكن الجهاز نفسه له عمق حفر مرجعي 1000 م بمواصفات NQ، وعمق حفر مرجعي 500 م بمواصفات HQ، وكلا الرقمين مذكور في البيانات المنشورة لـ CR1000I في هذا الموقع. الفرق ليس في الآلة نفسها، بل في مواصفات استخراج الكاروت — فكلما زاد قطر الحفر، زاد ثقل أدوات الحفر واتسعت الفجوة الحلقية، وقلّ العمق الذي يمكن أن تدعمه نفس مجموعة قدرات الرفع والدوران. لذلك، عند السؤال "أين تكمن حدود قدرة حفارة الكاروت العميقة متوسطة العمق 1000 متر"، فإن السؤال الأول ليس إلى أي عمق يمكن الحفر، بل بأي قطر حفر.
الإجابة على السؤال الأساسي أولاً: 1000 متر هي قيمة مرجعية بمواصفات N
تعطي بيانات CR1000I قدرة الحفر على ثلاث درجات: عمق حفر مرجعي 1200 م بمواصفات B، وعمق حفر مرجعي 1000 م بمواصفات N، وعمق حفر مرجعي 500 م بمواصفات H. هذه القيم الثلاث ليست ثلاثة خيارات تكوين، بل هي الأعماق المرجعية لنفس الجهاز عند تجهيزه بمواصفات استخراج كاروت مختلفة.
وبالتالي، فإن تسمية "حفارة الكاروت 1000 متر" تقابل الدرجة الوسطى: مواصفات N. إذا استخدم المشروع مواصفات استخراج HQ، ينخفض العمق المرجعي لنفس الجهاز إلى 500 م؛ وإذا استُخدمت BQ، يمكن دفع العمق المرجعي نحو 1200 م. قبل الشراء، حدد أولاً مواصفات استخراج الكاروت التي سيعتمدها المشروع، ثم ناقش ما إذا كان العمق مناسباً، لأن عكس الترتيب قد يؤدي إلى استنتاجات خاطئة.
لماذا تظهر قوة الرفع وعزم الدوران والرافعة معاً هنا
عمق الحفر لا يحدده مكون واحد بمفرده. القيم الثلاث المرتبطة بـ CR1000I هي: أقصى عزم دوران لرأس القدرة 1200 نيوتن·متر، وأقصى سرعة دوران 1350 دورة/دقيقة؛ قوة التغذية 63 كيلونيوتن، وقوة الرفع 185 كيلونيوتن؛ والرافعة تستخدم حبلاً فولاذياً بقطر 6 مم، وسعة حبل 1000 م، وسرعة رفع 98 م/دقيقة.
مع زيادة عمق الحفرة، يرتفع في الوقت نفسه الوزن الذاتي لعمود الحفر والاحتكاك بجدار الحفرة والمقاومة داخل الحفرة؛ وقوة الرفع تقابل احتياطي القدرة عند إنزال ورفع أنابيب الحفر ومعالجة المقاومة داخل الحفرة؛ وعزم الدوران يقابل مقدار الهامش المتبقي لدى رأس القدرة لنقل عزم الدوران عند تغير مقاومة الدوران. هذان البندان يقدمان وصفاً للهامش فقط، ولم تعطِ البيانات كفاءة الحفر أو العمق الفعلي الممكن الوصول إليه في تكوين جيولوجي محدد ومجموعة أدوات حفر محددة، لذلك لا يمكن تحويل 185 كيلونيوتن مباشرة إلى عمق معين.
سعة الحبل في الرافعة 1000 م تتوافق عددياً مع العمق المرجعي 1000 م بمواصفات N، وهذه العلاقة التقابلية قيد مباشر على عملية سحب الكاروت بالحبل: يجب أن تستوعب رافعة الحبل السلك الفولاذي المقابل لعمق الحفرة، حتى يمكن في مرحلة العمق المتوسط تقليل عدد مرات رفع عمود الحفر الكامل باستخدام طريقة سحب الكاروت بالحبل.
ماذا يغيّر زاوية الحفر 45°–90°
يدعم CR1000I زوايا حفر من 45° إلى 90°. وتكمن قيمة الحفر المائل في اختراق الجسم المعدني المائل أو نطاق الصدوع أو العروق بزاوية أكثر ملاءمة، وليس مجرد زيادة عمق الحفرة. وتجدر الإشارة إلى أن البيانات تعطي نطاق زاوية الحفر فقط، ولم تعطِ قيم عمق الحفر المرجعي أو قوة الرفع أو عزم الدوران المقابلة لكل زاوية على حدة. عندما ينحرف اتجاه الحفرة بوضوح عن العمودي، تتغير ظروف القوى داخل الحفرة، ولم توضح البيانات ما إذا كانت قدرة العمق لا تزال تُفهم وفق درجة 1000 م، وهذا أمر يجب تأكيده مع الشركة المصنعة.
شروط أخرى يجب أن تتحقق في الوقت نفسه في مرحلة العمق المتوسط
اعتبار 1000 م رقماً محايداً في السياق قد يؤدي إلى إغفال عدة تجهيزات تعمل في الوقت نفسه:
- قطر الفتحة الداخلية للماسك 127 مم، ويصلح لأنابيب الحفر NQ وHQ وPQ وNTW وHTW، ويعتمد على تثبيت هيدروليكي مع مانع انفلات إسفيني بالوزن الذاتي؛
- شوط تغذية الصاري 3.3 م، وأطوال أنابيب الحفر المعالجة 1.5 / 2 / 3 م، مع إزاحة جانبية هيدروليكية لرأس القدرة؛
- نظام الطين بمعدل تدفق 150 لتر/دقيقة وضغط 7 ميغاباسكال، لتبريد رأس الحفر وحمل فتات الصخور وتثبيت جدار الحفرة؛
- المضخة الرئيسية بمعدل تدفق 250 لتر/دقيقة وضغط 25 ميغاباسكال، والمضخة المساعدة 80 لتر/دقيقة وضغط 17 ميغاباسكال، مع تبريد هوائي وتبريد مائي؛
- المحرك من نوع Cummins QSB4.5، سعة 4.5 لتر، قدرة مقدرة 119 كيلوواط، سرعة مقدرة 2200 دورة/دقيقة.
كل من هذه المعلمات يقيد مرحلة مختلفة: تحدد الفتحة الداخلية للماسك ونظام أدوات الحفر المواصفات التي يمكن استخدامها، ويحدد شوط الصاري وطول أنابيب الحفر إيقاع توصيل الأنابيب، ويحدد نظام الطين ظروف الدوران في التكوينات المعقدة. هذه ليست نفس مسألة "هل يمكن الوصول إلى 1000 متر"، لكنها ستصبح أول القيود الفعلية في العمليات المتواصلة متوسطة العمق.
مقارنة المواصفات وشروط التجهيز
| البند | القيمة في البيانات |
|---|---|
| عمق الحفر المرجعي بمواصفات B | 1200 م |
| عمق الحفر المرجعي بمواصفات N | 1000 م |
| عمق الحفر المرجعي بمواصفات H | 500 م |
| زاوية الحفر | 45°–90° |
| أقصى عزم دوران / أقصى سرعة دوران | 1200 نيوتن·متر / 1350 دورة/دقيقة |
| قوة التغذية / قوة الرفع | 63 كيلونيوتن / 185 كيلونيوتن |
| سعة حبل الرافعة / قطر الحبل الفولاذي | 1000 م / 6 مم |
| قطر الفتحة الداخلية للماسك | 127 مم |
| أنابيب الحفر المناسبة | NQ، HQ، PQ، NTW، HTW |
ما لم تعطِه البيانات
المحتوى التالي لم يظهر في البيانات المنشورة لـ CR1000I في هذا الموقع، ولا يمكن استنتاجه منها، وهو ضمن النطاق الذي يجب تأكيده بشكل منفصل قبل المضي في المشروع:
- عمق الحفر المرجعي المقابل لاتجاهات حفر مختلفة (مثل 45° و90°)؛
- العمق الفعلي الممكن الوصول إليه في ظروف صلابة وتفتت وتماسك جيولوجي مختلفة؛
- كفاءة الحفر ونتائج استعادة الكاروت في مجموعات أدوات حفر محددة (نوع رأس الحفر، مواصفات أنبوب الكاروت)؛
- بيانات دورة الاستبدال أو العمر الافتراضي لمكونات مثل الحبل الفولاذي والماسك ورأس القدرة ومرشح الهيدروليك.
أشارت البيانات بالفعل إلى: قبل دخول الجهاز إلى الموقع يجب التحقق من عرض الطريق والمنحدر وقدرة تحمل الأرض وأبعاد منصة الحفر؛ وقبل التنفيذ يجب تأكيد تكوين أنابيب الحفر وأنابيب الكاروت ورؤوس الحفر ونظام الطين بالاستناد إلى عمق الحفرة المستهدف وقطرها وزاوية الحفر والظروف الجيولوجية؛ وتتطلب عمليات الحفر العميق فحصاً مستمراً لحالة الحبل الفولاذي والماسك ورأس القدرة ومرشح الهيدروليك وخطوط الضغط العالي. ونظراً لاختلاف الظروف الجيولوجية وأدوات الحفرة وزاوية الحفر وأسلوب التشغيل، يجب أن تعتمد كفاءة الحفر الفعلية وعمق الحفر ونتائج استعادة الكاروت على ظروف الموقع الفعلية.
قراءة 1000 متر كقيمة مرجعية بشروط واضحة أقرب إلى البيانات نفسها من قراءتها كحد أقصى لقدرة الجهاز.
