CR1000I

⛏️ جهاز الحفر الأساسي الهيدروليكي المتكامل CR1000I بعمق 1000 متر

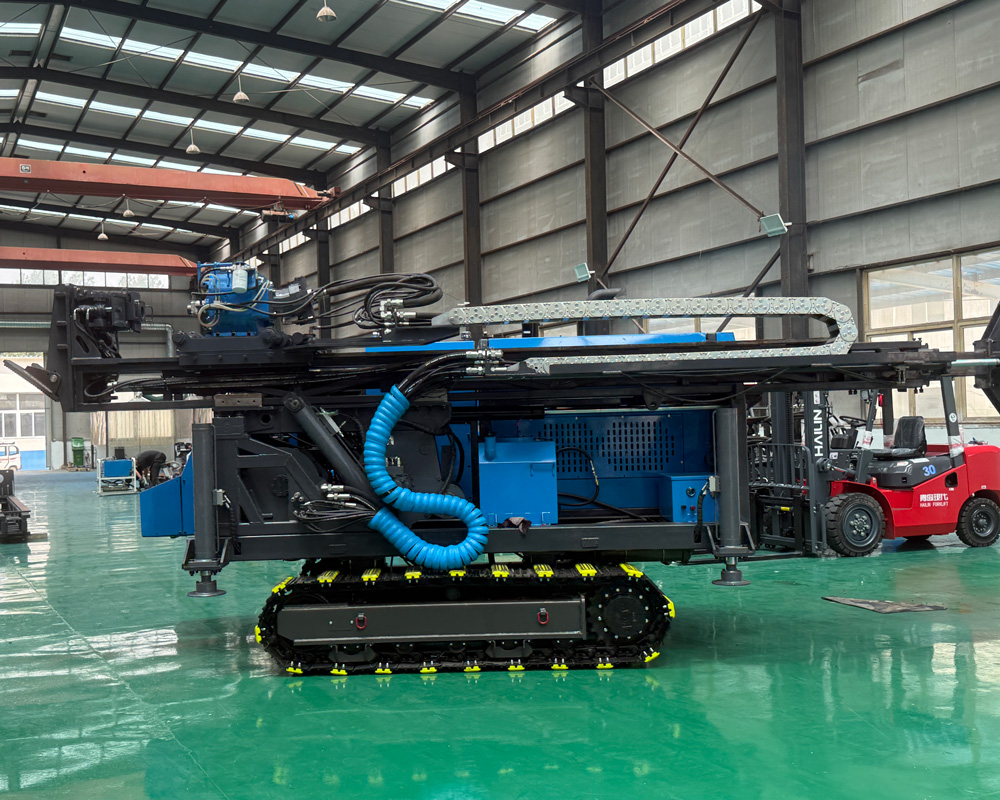

CR1000I هو جهاز حفر أساسي مجنزر متكامل مصمم لمهام استكشاف المعادن في الحفر متوسطة العمق. يجمع الجهاز بالكامل بين مجموعة الطاقة، والنظام الهيدروليكي، ورأس الطاقة، والصاري، والونش، والماسك، ونظام تدوير الطين على منصة مجنزرة واحدة، مما يقلل من أعمال التفكيك والتركيب في الموقع ووصلات الوحدات، وهو أكثر ملاءمة لمشاريع الاستكشاف التي تتطلب تغيير مواقع الحفر بشكل متكرر، والعمل المستمر، والتقدم في مناطق متعددة.

🎯 أكثر ملاءمة لمرحلة الحفر متوسطة العمق "من اكتشاف الشذوذ إلى التحقق من جسم الخام"

بالنسبة للمشاريع التي اكتمل فيها المسح السطحي، أو تحديد الشذوذات الجيوكيميائية والجيوفيزيائية، أو التحقق من الحفر الضحل، غالبًا ما تكون هناك حاجة إلى حفر أعمق لتأكيد امتداد جسم الخام، وتغيرات السماكة، والعلاقات البنيوية. يصل عمق الحفر المرجعي لـ CR1000I بنوع N إلى 1000 متر، مما يغطي معظم مهام التحقق من الموارد متوسطة العمق، وتتبع جسم الخام، والحفر التكثيفي، مع الموازنة بين العمق والتنقل وكفاءة التشغيل.

🥇 استكشاف الذهب: تتبع العروق، ومناطق التحول، وامتداد التمعدن العميق

في استكشاف رواسب الذهب من نوع العروق الكوارتزية، ورواسب الذهب المرتبطة بالتحول البنيوي، والرواسب الخفية، يمكن ترتيب حفر مائلة أو شبه عمودية ضمن زوايا تتراوح بين 45 و90 درجة، بهدف قطع منطقة التمعدن بزاوية أكثر منطقية. يمكن استخدام اللب المستخرج في التوثيق الجيولوجي، وتحليل البنيات، وأخذ العينات والتحليل، وتقييم استمرارية التمعدن، مما يوفر أساسًا لتقدير الموارد لاحقًا.

🟠 النحاس والرصاص والزنك والمعادن المتعددة: مناسبة لأخذ اللب المستمر متعدد الطبقات

في مواجهة رواسب النحاس البورفيرية، ورواسب السكارن، ورواسب الرصاص والزنك، والأجسام المعدنية المتعددة، غالبًا ما يحتاج الحفر إلى اختراق الصخور المحيطة، ومناطق التحول، ومناطق الصدوع، وأجزاء التمعدن بشكل مستمر. يوفر نظام التغذية الهيدروليكي الكامل وسرعة الدوران القابلة للتعديل في CR1000I إمكانية تعديل معايير الحفر وفقًا لتغيرات الطبقات، مما يساعد في الحفاظ على استقرار أدوات الحفر داخل البئر وتحسين التحكم في أخذ اللب في الأجزاء الصخرية المختلفة.

🔋 استكشاف الليثيوم والبيغماتيت: مناسب للتحقق من السماكة واتجاه الامتداد

في استكشاف بيغماتيت الإسبودومين، ومعادن العناصر النادرة، والأجسام المعدنية العرقية الأخرى، غالبًا ما يكون تركيز الحفر على التحقق من سماكة العرق، وميله، وزاوية ميله، وامتداده العميق. يمكن لهذا الطراز ترتيب حفر بزوايا مختلفة، وبالاقتران مع أنظمة أخذ اللب من نوع N و H، يمكن إجراء جمع مستمر لللب، مما يسهل الحكم على حدود جسم الخام وبنيته الداخلية.

🏔️ القدرة على الحركة بالمجنزرات في المناطق الجبلية ومواقع التعدين والمواقع المعقدة

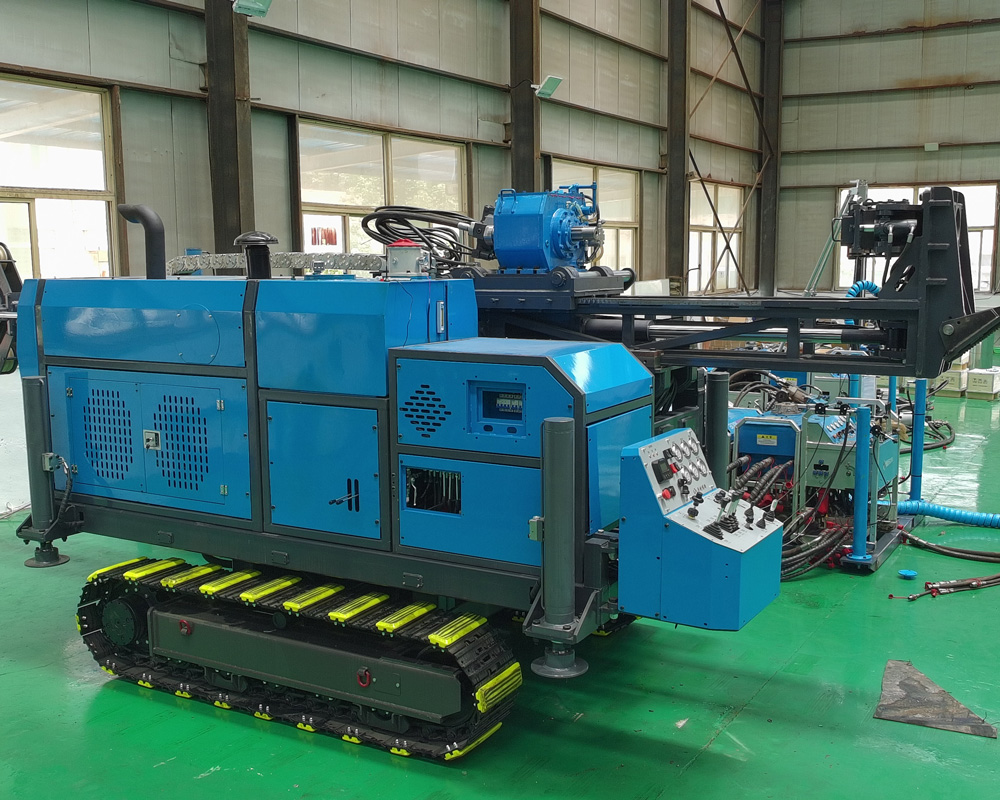

يوفر الهيكل السفلي المجنزر قوة جر جيدة وقدرة على التكيف مع الأرض، مما يسهل الحركة في طرق المناجم، والأراضي الحصوية، والمنصات الجبلية، والمواقع غير المعبدة جزئيًا. بالنسبة للمشاريع التي تكون فيها نقاط الحفر متفرقة وتتطلب انتقالات قصيرة متكررة، يقلل الهيكل المتكامل من الوقت الضائع بسبب الرفع المساعد وإعادة التجميع المتكررة.

📐 زاوية الحفر من 45 إلى 90 درجة تسهل وضع الحفر وفقًا للأهداف الجيولوجية

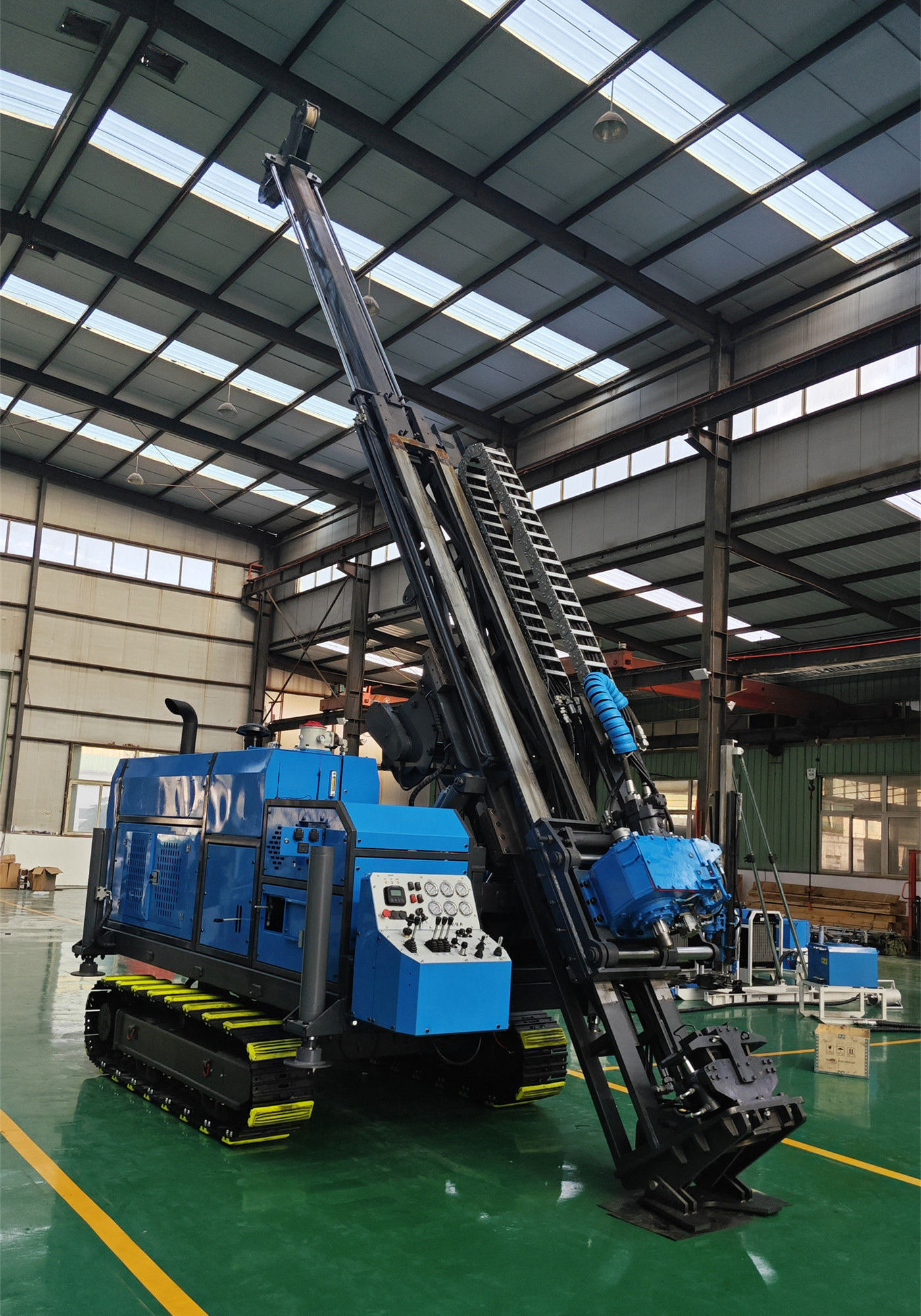

ليس كل حفر في الاستكشاف الجيولوجي مناسبًا للتنفيذ العمودي. بالنسبة للأجسام المعدنية المائلة، والصدوع، والعروق، ومناطق التمعدن الطبقية، غالبًا ما تكون زاوية الحفر المائلة المناسبة أكثر أهمية من مجرد زيادة العمق. يدعم CR1000I الحفر في نطاق من 45 إلى 90 درجة، مما يسمح بتعديل اتجاه الحفر وفقًا للمقطع الجيولوجي ووضعية الجسم المستهدف، مما يزيد من فعالية اختراق الجسم المستهدف.

⚙️ رأس طاقة بقوة 1200 نيوتن متر يوازن بين عزم الدوران والسرعة

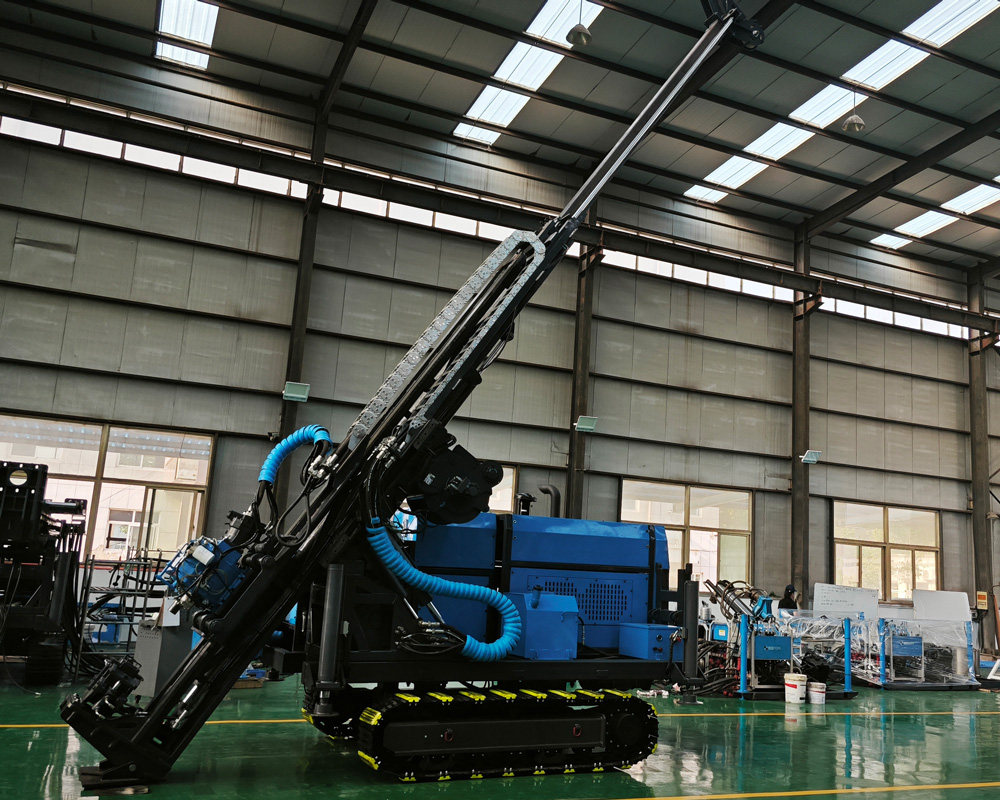

يستخدم رأس الطاقة ناقل حركة تروس، بعزم دوران أقصى يبلغ 1200 نيوتن متر، وسرعة قصوى تبلغ 1350 دورة في الدقيقة، ومجهز بإزاحة جانبية هيدروليكية. بالنسبة لأعمال أخذ اللب الماسي في الحفر متوسطة العمق، يلبي هذا التكوين احتياجات السرعات العالية مع الاحتفاظ بهامش عزم دوران للتعامل مع تغيرات المقاومة داخل البئر. بعد الإزاحة الجانبية لرأس الطاقة، يتم توفير مساحة عمل أكثر مباشرة لعمليات فوهة البئر، ومعالجة أنابيب الحفر، والصيانة.

🧲 قوة رفع 185 كيلو نيوتن تعزز هامش التعامل مع الحفر العميق

مع زيادة عمق البئر، يزداد وزن عمود الحفر، واحتكاك جدار البئر، وخطر الالتصاق الناتج عن التكوينات المعقدة. يوفر CR1000I قوة تغذية تبلغ 63 كيلو نيوتن وقوة رفع تبلغ 185 كيلو نيوتن، مما يوفر احتياطيًا كافيًا للقدرة ليس فقط للحفر العادي ولكن أيضًا لسحب الأنابيب في الحفر العميق، ومعالجة المقاومة داخل البئر، واستعادة الأدوات.

🧵 ونش حبل بسعة 1000 متر يتكيف مع عمليات أخذ اللب بالحبل في الحفر متوسطة العمق

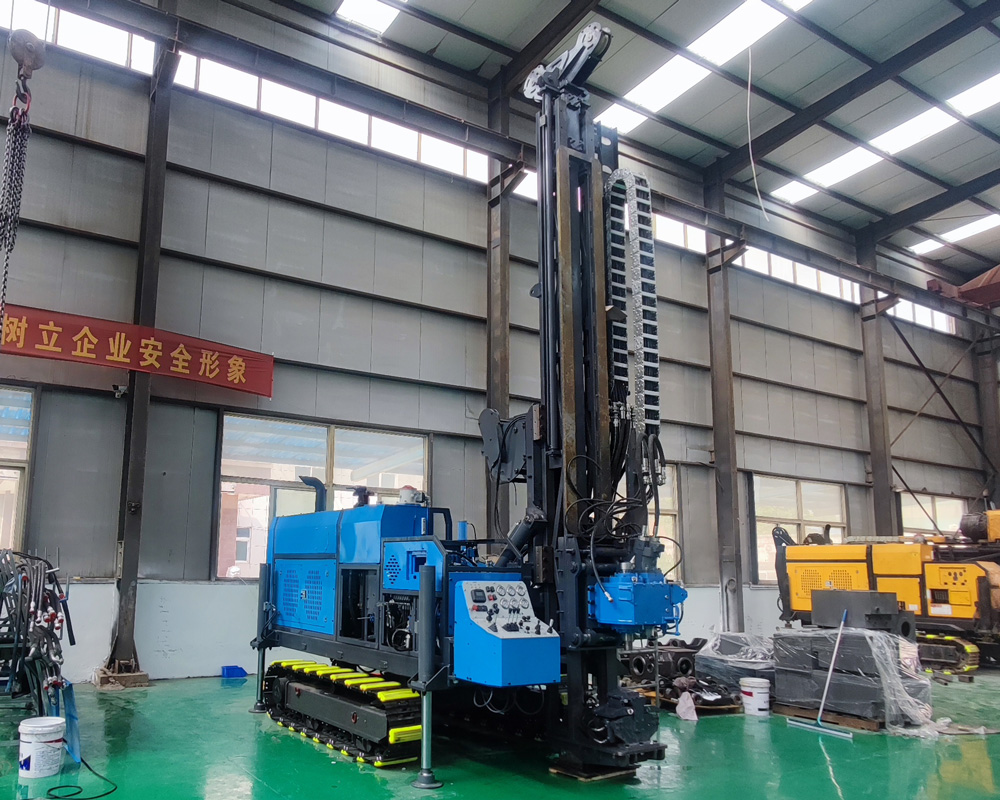

يستخدم نظام الونش حبلًا سلكيًا بقطر 6 مم، بسعة تخزين تبلغ 1000 متر، وسرعة رفع تبلغ 98 مترًا في الدقيقة. بالاقتران مع تقنية أخذ اللب بالحبل، يقلل من الوقت المستغرق في رفع عمود الحفر بالكامل في كل مرة يتم فيها أخذ اللب، وهو مناسب للمشاريع التي تتطلب جمعًا مستمرًا لللب، وتسجيلًا جيولوجيًا عميقًا، وتحسين كفاءة العمل في البئر الواحد.

💧 نظام الطين واستقرار جدار البئر

يمكن استخدام نظام الطين بمعدل تدفق 150 لترًا في الدقيقة وضغط 7 ميجا باسكال لتبريد لقمة الحفر، وحمل فتات الصخور، وتثبيت جدار البئر، وتحسين ظروف التدوير في التكوينات المعقدة. عند مواجهة تجوية شديدة، أو تكسر، أو تسرب، أو طبقات مياه جوفية محلية، يجب تعديل خصائص الطين، ومعدل التدوير، وإجراءات حماية الجدار وفقًا لظروف التكوين، بدلاً من استخدام معلمات ثابتة.

🛢️ تدفق المضخة الرئيسية 250 لترًا في الدقيقة يدعم العمليات الهيدروليكية المستمرة

يبلغ تدفق المضخة الرئيسية 250 لترًا في الدقيقة وضغط 25 ميجا باسكال، بينما يبلغ تدفق المضخة المساعدة 80 لترًا في الدقيقة، مع تبريد مشترك بالهواء والماء. بالنسبة لمهام الحفر الطويلة، يؤثر التحكم في درجة حرارة النظام الهيدروليكي، وحالة الترشيح، ونظافة الزيت بشكل مباشر على استقرار رأس الطاقة، والعناصر المنفذة، وصمامات التحكم، لذلك يجب أن تركز الصيانة الميدانية على تلوث الزيت الهيدروليكي وظروف التبريد.

🚧 سيناريوهات الاستخدام النموذجية

CR1000I مناسب لاستكشاف المعادن مثل الذهب والنحاس والليثيوم والرصاص والزنك والمعادن المتعددة والحديد، وكذلك للمسوحات الجيولوجية الإقليمية، والتحقق من البنيات العميقة، والحفر التكثيفي في مناطق التعدين، وترقية الموارد، وتوسيع الاحتياطيات في المناجم، والمسوحات الجيولوجية الهندسية التي تتطلب بيانات لب مستمرة.

🪨 أساليب العمل في التكوينات المختلفة

في الصخور الصلبة السليمة، يجب التركيز على مطابقة نوع لقمة الحفر والسرعة وضغط الحفر؛ في طبقات التجوية الشديدة والغطاءات الفضفاضة، يجب الاهتمام باستقرار جدار البئر ومتابعة التغليف؛ في مناطق الصدوع والتكسر، يجب تقصير طول الجولة وتقليل الصدمات الميكانيكية؛ عند مواجهة فقدان واضح أو مياه شقوق أو طبقات مياه جوفية، يجب تعديل نظام سائل الغسيل وخطة حماية الجدار في الوقت المناسب.

⚠️ ملاحظات الاستخدام والاختيار

قبل دخول المعدات إلى الموقع، يجب التحقق من عرض الطريق، والانحدار، وقدرة تحمل الأرض، وأبعاد منصة الحفر؛ قبل بدء الحفر الفعلي، يجب تأكيد تكوين أنابيب الحفر، وأنابيب اللب، ولقم الحفر، ونظام الطين وفقًا لعمق البئر المستهدف، وقطر البئر، وزاوية الحفر، وظروف التكوين؛ في الحفر العميق، يجب فحص الحبل السلكي، والماسك، ورأس الطاقة، ومرشحات الزيت الهيدروليكي، وخطوط الضغط العالي باستمرار.

نظرًا للاختلافات في الظروف الجيولوجية الفعلية، والأدوات داخل البئر، وزوايا الحفر، وطرق التشغيل، يجب أن تعتمد كفاءة الحفر النهائية، والعمق، ونتائج استعادة اللب على ظروف الموقع الفعلية.

📊 المعايير الفنية الرئيسية
