كُتب 2200 N·m في المواصفات الفنية لـ CR1200I، ويشير إلى أقصى عزم دوران يمكن أن يخرجه رأس الطاقة. هذا الرقم بحد ذاته لا يجيب عن سؤال "إلى أي عمق يمكن الحفر"، بل يجيب عن نوع آخر من الأسئلة: عندما تزداد مقاومة دوران أدوات الحفر، كم يتبقى لرأس الطاقة من هامش لنقل عزم الدوران إلى الأسفل. في استخراج اللب من الحفر العميق، غالباً ما يكون ما يوقف التقدم ليس الوصول إلى العمق الأقصى، بل تجاوز مقاومة الدوران لعزم الدوران المتاح أولاً. تعتمد المحتويات التالية على المعاملات المنشورة لـ CR1200I في هذا الموقع، وتُدرج الأجزاء غير المعطاة بشكل منفصل.
أولاً تأكد من الجزء الذي يصفه هذا الرقم

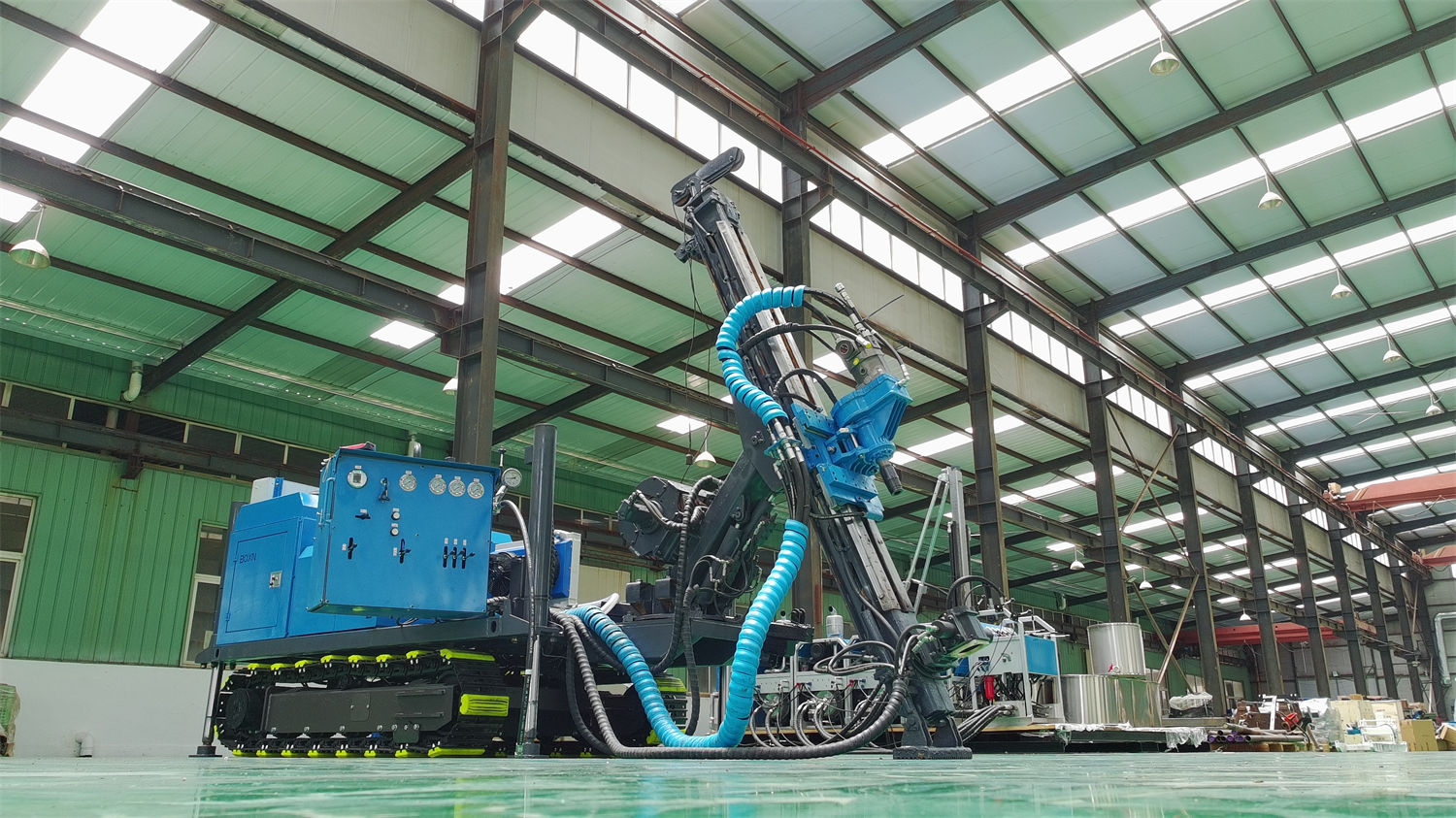

CR1200I هي ماكينة حفر لب مدمجة هيدروليكية بالكامل، ورأس الطاقة يستخدم نقل حركة بتروس، بعزم دوران أقصى 2200 N·m، وسرعة دوران قصوى 1500 rpm، ويوفر مجموعتي نقل تروس 1:2.2 و1:3.3. ينتمي عزم الدوران إلى جزء الدوران هذا، أي رأس الطاقة، وليس إلى الونش أو الماسك أو مضخة الطين.
البنود الأخرى المدرجة في جدول المعاملات تنتمي إلى حركات مختلفة عن عزم الدوران: قوة التغذية 55 kN وقوة الرفع 160 kN تنتمي إلى نظام التغذية؛ قوة رفع الونش 13.5 kN وسرعة الرفع 116 m/min وسعة الحبل 1200 m تنتمي إلى ونش الحبل؛ معدل تدفق نظام الطين 150 L/min والضغط 7 MPa ينتميان إلى نظام التدوير. لا يمكن استبدال هذه القيم ببعضها البعض، ولا يمكن استخدام إحداها لاستنتاج الأخرى.
عزم الدوران الأقصى ونقل التروس ليسا الرقم نفسه
يعطي جدول المعاملات "عزم الدوران الأقصى 2200 N·m"، ويعطي في الوقت نفسه مجموعتي نسبة نقل التروس 1:2.2 و1:3.3. لا توضح المواد قيمة عزم الدوران ونطاق سرعة الدوران المقابلين لكل نسبة تروس، لذلك لا يمكن إدخال 2200 N·m مباشرة في ترس معين لإجراء الحساب.ما يمكن تأكيده هو: عزم الدوران وسرعة الدوران على رأس الطاقة نفسه يتغيران كزوج، ودور نقل التروس هو ضبط النسبة بينهما.
| بند المعامل | قيمة المعامل |
|---|---|
| طريقة نقل حركة رأس الطاقة | نقل بتروس |
| عزم الدوران الأقصى | 2200 N·m |
| سرعة الدوران القصوى | 1500 rpm |
| نقل التروس | 1:2.2 / 1:3.3 |
يجب قراءة هذه الأسطر الثلاثة متصلة: 2200 N·m و1500 rpm هما طرفا قدرة رأس الطاقة، ونقل التروس هو الحلقة الوسيطة التي تربط الطرفين. أخذ قيمة واحدة فقط للحكم على الملاءمة سيُغفل النصف الآخر من القيد.
في استخراج اللب من الحفر العميق، ما الأمور التي يقابلها هامش عزم الدوران
يتغير تكوين استهلاك عزم الدوران في مرحلة الحفر العميق مع عمق الحفر والطبقات الصخرية. وفقاً لما ورد في المواد، فإن رأس الطاقة عالي السرعة لـ CR1200I مع عزم الدوران الأقصى 2200 N·m يعملان على ضبط حالة الحفر ضمن نطاقات صخرية مختلفة، بما يوازن بين متطلبات العمل في الصخور الصلبة المتكاملة ونطاقات التشقق الموضعي. يوضح هذا التعبير أن عزم الدوران مخصص للتكيف مع تناوب الطبقات الصخرية، وليس مؤشراً مستقلاً لعمق الحفر.
تطلب المواد أيضاً أنه بعد الدخول إلى مقاطع الآبار التي تزيد عن 1000 m، يجب إيلاء اهتمام أكبر للتحكم في انحراف البئر، وتآكل قضبان الحفر، وحالة الحبل، وأداء الطين، وتغيرات المقاومة داخل البئر؛ وإذا ظهر انخفاض في ماء الرجوع، أو شذوذ في عزم الدوران، أو زيادة في مقاومة السحب، أو تغير في رجوع الماء المحمل بالرمل، فيجب الحكم في الوقت المناسب على وجود خطر تسرب أو انهيار بئر أو تقلص قطر أو انحشار. هنا يُدرج "شذوذ عزم الدوران" كأحد إشارات المراقبة، مما يوضح أن قراءة عزم الدوران في التنفيذ الفعلي هي موضوع مراقبة عملية، وليست قدرة ثابتة لا تتغير بعد معايرة المصنع.
- عزم الدوران وسرعة الدوران: على رأس الطاقة يتقابلان، وتعديل ترس يؤثر على الآخر.
- عزم الدوران وقوة الرفع: قوة الرفع 160 kN تُستخدم لسحب قضبان الحفر واستعادة الأدوات، وهي تنتمي إلى مجموعتين مختلفتين من الحركات عن عزم دوران الدوران.
- عزم الدوران والطين: معدل تدفق نظام الطين 150 L/min والضغط 7 MPa، وعند مواجهة تشققات متطورة ورجوع ماء غير مستقر وتسرب موضعي يجب ضبط اللزوجة وفقدان الماء ومعاملات التدوير.
- عزم الدوران وحالة البئر: يجب الحكم على شذوذ عزم الدوران مع كمية ماء الرجوع ومقاومة السحب ومحتوى الرمل في ماء الرجوع.
خارج الحد الأقصى لعزم الدوران، ما الشروط الأخرى التي تعمل في الوقت نفسه
عمق الحفر المرجعي لـ CR1200I بمواصفة N هو 1200 m، وبمواصفة B هو 1600 m، وبمواصفة H هو 700 m. اختلاف عمق الحفر المرجعي لنفس الجهاز تحت مواصفات استخراج لب مختلفة يعني أن مواصفة استخراج اللب نفسها شرط قيد. تعتمد قدرة عزم الدوران على تغطية مقطع بئر معين على تركيبة أدوات الحفر وقطر البئر وتركيبة الطبقات الصخرية تحت تلك المواصفة، وليس فقط على الحد الأقصى 2200 N·m.
مع زيادة عمق البئر، ترتفع نسبة الوقت المستغرق في ونش الحبل. سعة الحبل 1200 m وسرعة الرفع 116 m/min تقابلان مرحلة استخراج الأنبوب الداخلي، ولا تُحوَّلان مباشرة إلى عزم دوران الدوران، لكنهما يحددان الوقت المساعد للدورة الواحدة في الحفر العميق. تذكر المواد أيضاً أن فتحة الماسك 150 mm تناسب أنظمة قضبان الحفر الشائعة مثل NQ وHQ وPQ وNTW وHTW، وتستخدم بنية تثبيت هيدروليكي مع هيكل إسفين خشبي مانع للانفلات بالوزن الذاتي. اختيار نظام قضبان الحفر يغير تركيبة أدوات الحفر، وبالتالي يغير مقاومة الدوران، وهذه العلاقة لا تُوضح مباشرة في جدول المعاملات.
متطلبات معالجة الصدوع والنطاقات المتشققة في الحفر العميق
تشير المواد إلى أن طين الصدوع وBreccia والصخور المتشققة ومناطق التشققات الكثيفة غالباً ما تكون أصعب في المعالجة من الصخور الصلبة وحدها، وفي هذه الحالة يجب تقليل طول الدورة الواحدة، ومراقبة تغيرات ضغط المضخة وماء الرجوع في الوقت المناسب، وضبط سائل الغسل والأنابيب الغلافية ومعاملات الحفر وفقاً لاستقرار جدار البئر. توفر قوة الرفع 160 kN هامشاً لسحب قضبان الحفر واستعادة الأدوات في مقاطع البئر المعقدة. يوضح هذا المقطع أن عزم الدوران في المقاطع المعقدة لا يُحل بمتابعة زيادة الضغط، بل تعطي المواد ضبط طول الدورة ومراقبة التغذية الراجعة داخل البئر.
الأجزاء التي لم تقدمها المواد
البنود التالية غير مدرجة في مواد CR1200I في هذا الموقع، ويجب تأكيدها بشكل منفصل قبل الشراء أو الاستخدام، ولا ينبغي استنتاجها ذاتياً:
- قيمة عزم الدوران ونطاق سرعة الدوران المقابلان لكل من مجموعتي نقل التروس 1:2.2 و1:3.3؛
- القيم المرجعية لاستهلاك عزم الدوران تحت طبقات صخرية محددة لمواصفات استخراج اللب المختلفة (NQ وHQ وPQ وBQ وNTW وHTW وغيرها)؛
- نطاقات التوليف الموصى بها بين عزم الدوران وقوة التغذية وسرعة الدوران؛
- عتبات الحكم المحددة لهامش عزم الدوران بعد تجاوز عمق البئر 1000 m.
أوضحت نهاية المواد أنه نظراً لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر ونتيجة استعادة اللب على ظروف الموقع. لذلك فإن 2200 N·m أكثر ملاءمة أن يُفهم على أنه وصف للحد الأقصى لقدرة الدوران لجهاز ما، وليس وعداً بنتيجة حفر لبئر معين. يتطلب الحكم على ملاءمة مشروع ما إدراج مواصفة استخراج اللب وتركيبة الطبقات الصخرية وعمق البئر والتغذية الراجعة داخل البئر معاً، وليس فقط مقارنة رقم عزم دوران واحد.
