PV390H

☀️ PV390H ماكينة خوازيق شمسية هيدروليكية بأرجل عالية ومنخفضة

PV390H هي ماكينة خوازيق شمسية هيدروليكية مجنزرة مصممة لأعمال الأساسات في مشاريع الطاقة الشمسية الجبلية والمناطق التلية والأراضي المنحدرة غير المستوية. الجهاز مزود بمحرك يوتشانغ سداسي الأسطوانات بشاحن توربيني بقوة 130 كيلوواط، وعزم مخفض 13000 نيوتن·متر، وقطر حفر 80–600 مم، وعمق حفر 0–6 م، كما يتميز بارتفاع جنزير قابل للتمدد 1200 مم، وإمالة هيكل انزلاقي 120°، وذراع تأرجح مزدوج الأسطوانات يمينًا ويسارًا، وتعويض تمدد 450 مم. مقارنة بماكينات الخوازيق الشمسية العادية المخصصة للأراضي المستوية، يركز هذا الطراز أكثر على ضبط وضعية الجهاز على المنحدرات، والتنقل في التضاريس المعقدة، والمحاذاة السريعة لمواقع الخوازيق.

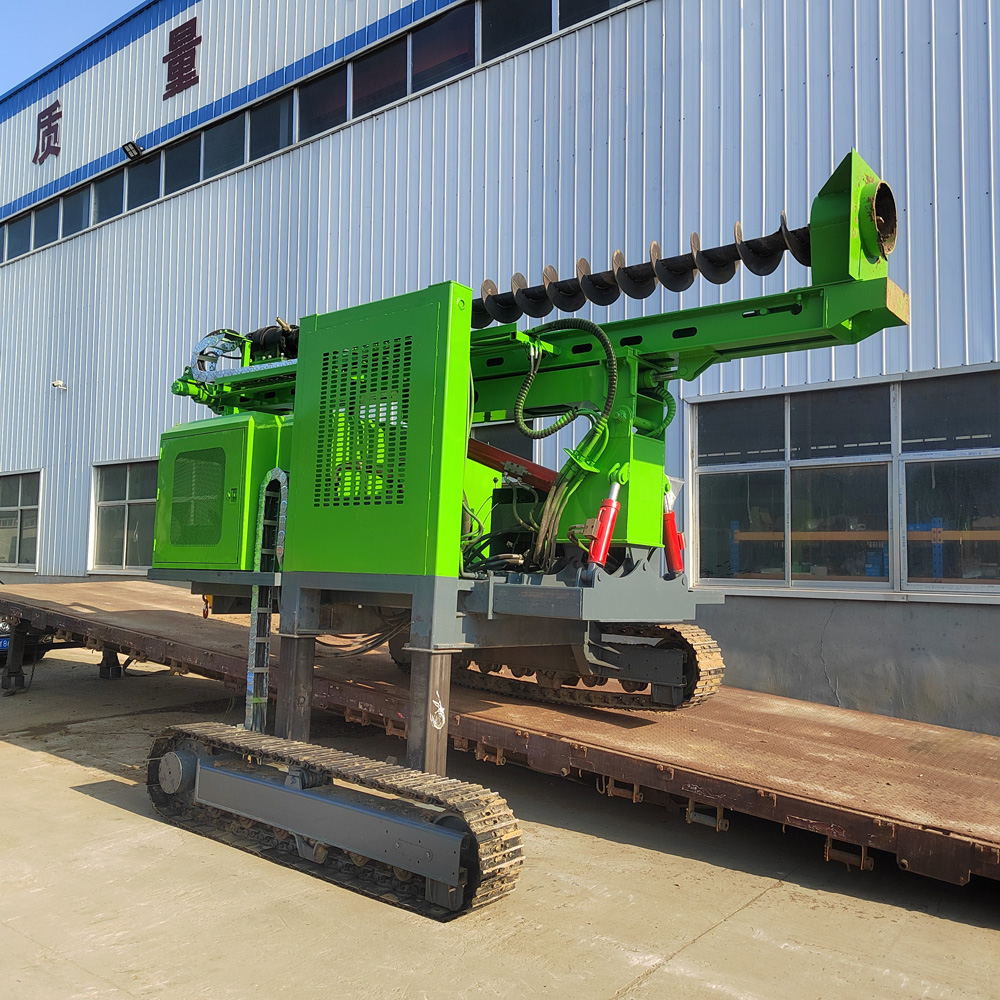

⛰️ هيكل الأرجل العالية والمنخفضة هو السمة الأكثر جوهرية في PV390H

غالبًا ما توجد في مشاريع الطاقة الشمسية الجبلية فروقات ارتفاع بين الجانبين، وأسطح منحدرة غير مستوية، وتعرجات متتالية، مما يجعل المعدات المجنزرة ذات الارتفاع الثابت بحاجة إلى تسوية الأرض مرارًا. يمكن تعديل ارتفاع جنزير PV390H وفقًا لدرجة الميل، مما يمنح الجهاز وضعية تنفيذ أفضل على الأرض غير المستوية، ويجعله أكثر ملاءمة لمشاريع الطاقة الشمسية على المنحدرات والتلال والمناطق ذات التعرجات الواضحة.

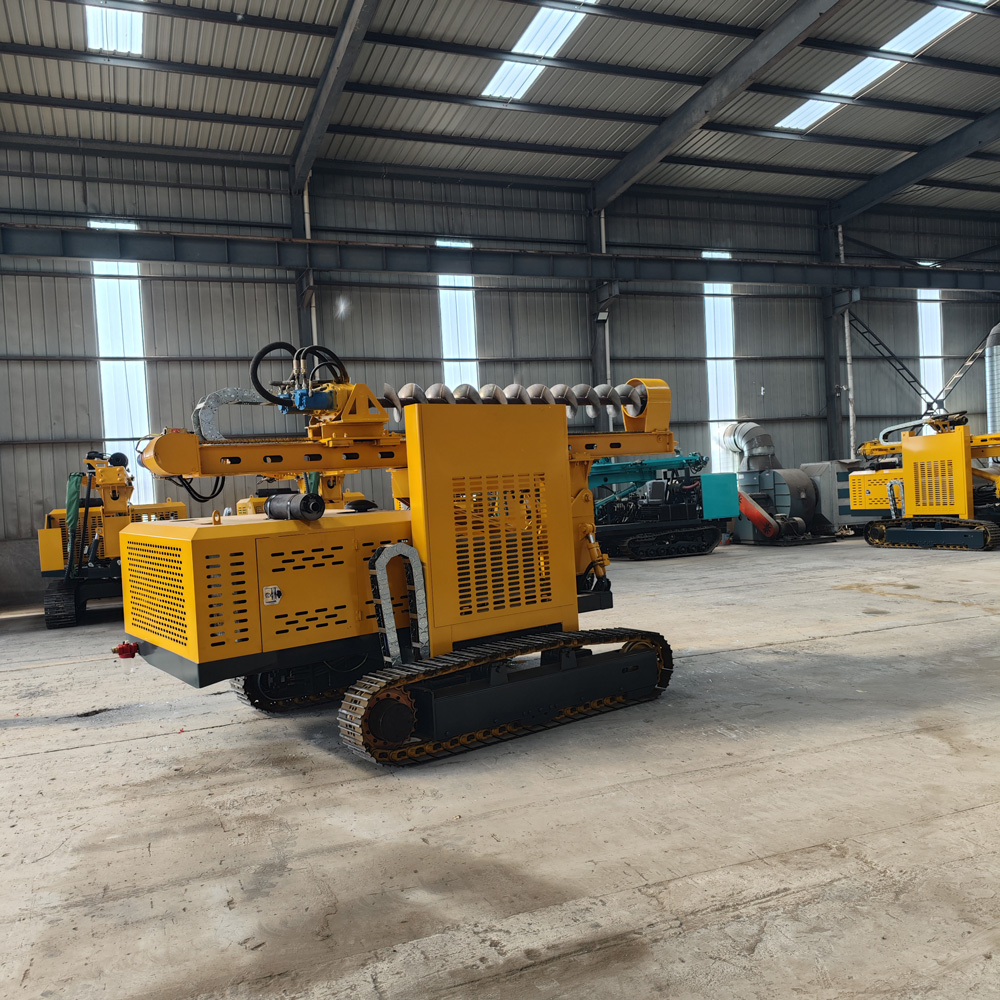

📏 تعديل ارتفاع الجنزير 1200 مم يعزز القدرة على التكيف مع المنحدرات

أبعاد تمدد ارتفاع الجنزير هي 1200 مم، ويمكن استخدامها لمعالجة فروقات الارتفاع الواضحة بين الجانبين. أثناء التنفيذ، يجب تعديل الجنزيرين تدريجيًا وفقًا لحالة المنحدر للحفاظ على توزيع مستقر للأحمال. يمكن لوظيفة الأرجل العالية والمنخفضة تحسين التكيف مع المنحدرات، لكنها لا تغني عن منصة العمل الآمنة وتقييم قدرة تحمل التربة.

⚙️ قوة يوتشانغ سداسية الأسطوانات بشاحن توربيني 130 كيلوواط مناسبة للتنفيذ المستمر تحت أحمال عالية

يعتمد الجهاز على محرك يوتشانغ سداسي الأسطوانات بشاحن توربيني بقوة 130 كيلوواط، لتوفير الطاقة لحركة الجنزير، ودوران قضيب الحفر، وضغط السلسلة، وتأرجح الهيكل الانزلاقي، وتعديل الأرجل العالية والمنخفضة. بالنسبة للمشاريع الجبلية، والقطرات الكبيرة، والطبقات المعقدة، فإن احتياطي الطاقة الأعلى يساعد في الحفاظ على قدرة التنفيذ المستمر.

🔄 عزم 13000 نيوتن·متر مناسب للحفر المسبق للأساسات الضحلة ذات القطر الكبير

عزم المخفض 13000 نيوتن·متر، وسرعة دوران قضيب الحفر 100 دورة/دقيقة، ويمكن تغطية نطاق حفر 80–600 مم. تتطلب القطرات الأكبر والتربة الكثيفة والظروف المحتوية على حصى متداخل عزم دوران أعلى، لكن يجب أثناء التنفيذ ضبط الدفع وفقًا لحمل أدوات الحفر وحالة إخراج المخلفات، لتجنب الضغط السريع المفرط الذي قد يسبب انحراف الحفر أو انحشار القضيب أو صدمات الأدوات.

🕳️ عمق حفر 0–6 متر يلبي متطلبات أساسات الخوازيق الشمسية

أقصى عمق حفر 6 م، وهو مناسب للحفر المسبق لقواعد دعامات الطاقة الشمسية، وحفر مواقع الخوازيق، وأعمال الأساسات الضحلة الأخرى. القيمة الأساسية لـ PV390H ليست في قدرة الحفر العميق، بل في التنفيذ عالي التكرار لمواقع الخوازيق، والتكيف مع المنحدرات المعقدة، والمحاذاة السريعة للفتحات، لذلك هو أكثر ملاءمة لأساسات الطاقة الشمسية من حفر آبار المياه.

📐 قطر حفر 80–600 مم يناسب أشكال أساسات متعددة

قطر الحفر 80–600 مم، ويمكن اختيار أدوات حفر مختلفة وفقًا لتصميم أساس دعامات الطاقة الشمسية ونوع الخازوق وظروف الطبقات. القطر الأصغر مناسب للحفر التوجيهي التقليدي، والقطر الأكبر يمكن استخدامه لفتحات الأساسات الخاصة. يجب أن يعتمد القطر النهائي على مخططات المشروع وتقنية التنفيذ.

⛓️ ضغط السلسلة مناسب لعمليات الدفع المستمر

يعتمد الجهاز طريقة ضغط السلسلة، ويمكنها توفير قوة دفع مستمرة لأدوات الحفر. عند مواجهة الحصى النهري، وطبقات الردم، والصخور شديدة التجوية، يجب ضبط سرعة الدفع وفقًا لحمل الدوران، لتجنب الضغط السريع المفرط الذي قد يؤدي إلى ارتداد رأس الحفر أو انحراف الحفر أو انحشار القضيب.

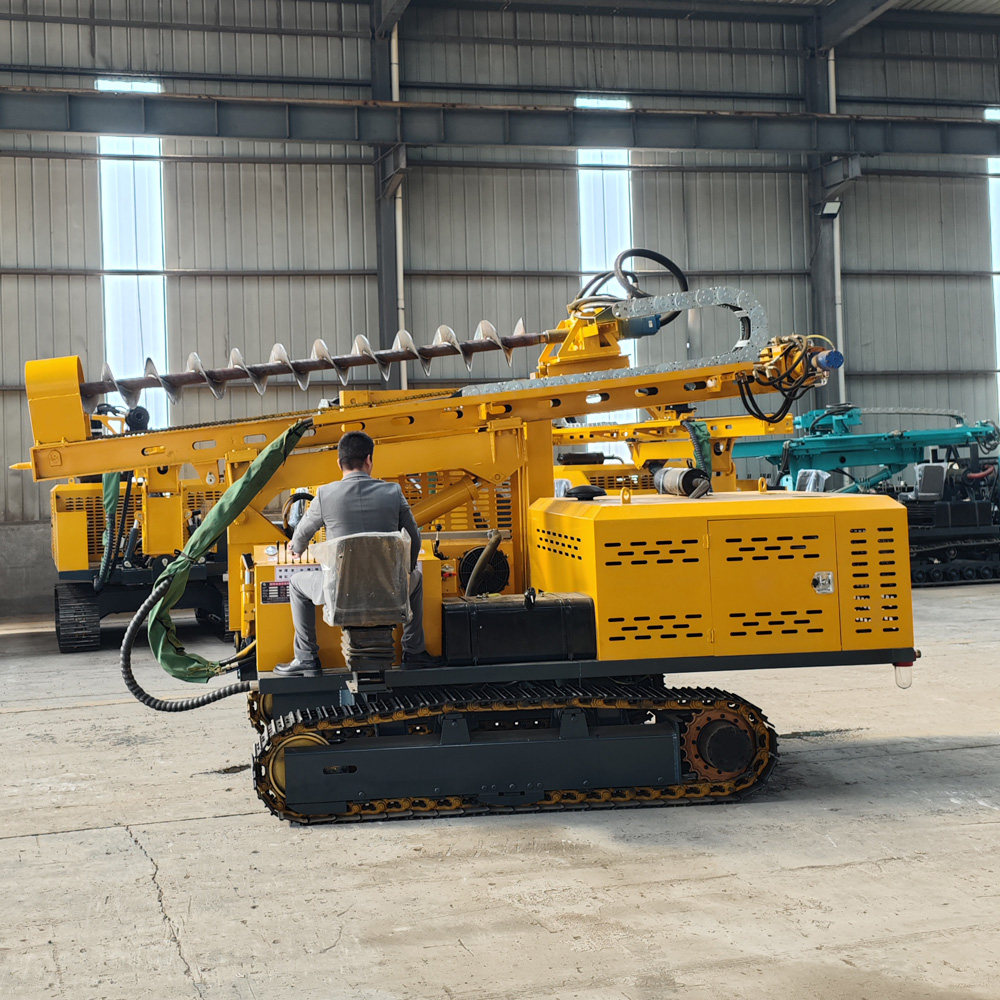

↕️ إمالة الهيكل الانزلاقي 120° مناسبة لمختلف المنحدرات وزوايا مواقع الخوازيق

نطاق إمالة الهيكل الانزلاقي 120°، ويمكن تعديل وضعية الحفر وفقًا للتضاريس ومتطلبات موقع الخازوق. بالنسبة لمشاريع الطاقة الشمسية الجبلية والمناطق غير المستوية، فإن قدرة تعديل الإمالة الكبيرة يمكن أن تقلل الوقت الذي تستغرقه الماكينة في البحث المتكرر عن الزاوية.

↔️ ذراع التأرجح المزدوج الأسطوانات يمينًا ويسارًا يحسن كفاءة المحاذاة الجانبية للفتحات

يستخدم الهيكل الانزلاقي ذراع تأرجح مزدوج الأسطوانات يمينًا ويسارًا، مما يسمح بإجراء تعديلات جانبية دقيقة بعد استقرار الهيكل السفلي. بالنسبة لمحطات الطاقة الشمسية المصفوفية، يمكن للتعديل الجانبي تقليل الحركات الصغيرة المتكررة للهيكل السفلي، وتحسين كفاءة التنفيذ المتتالي لمواقع الخوازيق.

📍 تعويض تمدد 450 مم يسهل التحديد الدقيق الأمامي والخلفي

يتميز الجهاز بتعويض تمدد 450 مم، ويمكن استخدامه للتعديلات الدقيقة في الاتجاه الأمامي والخلفي لآلية عمل الحفر. عند التنسيق بين الأرجل العالية والمنخفضة، وذراع تأرجح الهيكل الانزلاقي، والإمالة، وتعويض التمدد، يصبح الجهاز أكثر ملاءمة لمشاريع أساسات الطاقة الشمسية ذات مواقع الخوازيق الكثيفة والتغيرات المتكررة في فروقات ارتفاع الأرض.

🚜 جنزير بعرض 300 مم مناسب للمناطق الجبلية والأسطح غير المعبدة

عرض لوح الجنزير 300 مم، ويمكن استخدامه على الطرق الترابية، والعشب، والأراضي الحصوية، والمنحدرات العامة. الهيكل السفلي المجنزر أكثر ملاءمة من المعدات ذات العجلات للتنقلات القصيرة داخل محطات الطاقة الشمسية، لكن في المنحدرات الرطبة والتربة الرخوة والمناطق ذات الميل العرضي الكبير، يجب تقليل السرعة ومراقبة خطر الانقلاب الجانبي.

🧗 يمكن إضافة ونش للمساعدة في المنحدرات الأكثر حدة

تشير المواد الأصلية إلى أنه بعد إضافة ونش يمكن استخدام الجهاز في ظروف منحدرات أكثر حدة. يمكن للونش توفير قطر مساعد لحركة الجهاز في المنحدرات الخاصة، لكن قبل الاستخدام يجب التأكد من موثوقية نقطة التثبيت، وسلك الونش، واتجاه القطر، ولا يمكن استخدام الونش بديلاً عن طرق التنفيذ الآمنة والمنصات اللازمة.

🌱 الطبقات الترابية وطبقات اللوس

عادةً ما تكون الطبقات الترابية واللوس مناسبة لحفر أساسات الطاقة الشمسية، لكن محتوى الرطوبة والكثافة يؤثران على استقرار جدار الحفرة. قد تتعرض اللوس المنحدر بعد المطر لانخفاض الالتصاق وخطر انزلاق الجهاز، لذلك يجب مراقبة جودة الحفر وحالة تلامس الجنزير مع الأرض.

🟤 طبقات الطين: الانتباه إلى التصاق الطين وإخراج المخلفات

الطين عالي اللدونة يميل إلى الالتصاق برأس الحفر، مما يسبب التصاق الطين وضعف إخراج المخلفات. أثناء التنفيذ، يجب ضبط الدوران والدفع وفقًا لحمل رأس الحفر، ورفع القضيب وتنظيف الأدوات في الوقت المناسب للحفاظ على فعالية القطع.

🪨 الحصى النهري والرمل والطبقات المختلطة

تتغير أحجام الحبيبات في الحصى النهري والرمل والحصى والطبقات المختلطة بشكل واضح، مما قد يسبب ارتداد رأس الحفر وانحراف الحفر والانحشار الموضعي. عند التنفيذ، يجب اختيار أدوات الحفر وفقًا لحجم الحبيبات والكثافة ومحتوى الماء، والحفاظ على دفع مستقر.

♻️ طبقات الردم: الحذر من الأجسام الغريبة والفراغات

قد تحتوي طبقات الردم على الطوب وكتل الخرسانة وحديد التسليح والأخشاب والفراغات، وتكون غير متجانسة. إذا ظهرت أثناء الحفر صدمات غير طبيعية أو تعثر في الدوران أو فقدان مفاجئ للضغط، يجب إيقاف التشغيل والفحص في الوقت المناسب لتجنب تلف أدوات الحفر والمخفض.

💥 بعد تغيير أدوات الحفر الصدمية يمكن استخدامها في الصخور شديدة التجوية والطبقات الصخرية

توضح المواد الأصلية بوضوح أنه بعد تغيير أدوات الحفر الصدمية يمكن استخدام الجهاز في الصخور شديدة التجوية والطبقات الصخرية. بالنسبة لمشاريع الطبقات الصخرية، يجب اختيار أدوات حفر مناسبة وفقًا لصلابة الصخر ودرجة تماسكه والقطر المستهدف. وبما أن المواد لا تذكر طراز المطرقة الصدمية وطاقة الصدم، فإن هذا النص لا يقدم وعودًا إضافية حول كفاءة الصخور الصلبة المحددة.

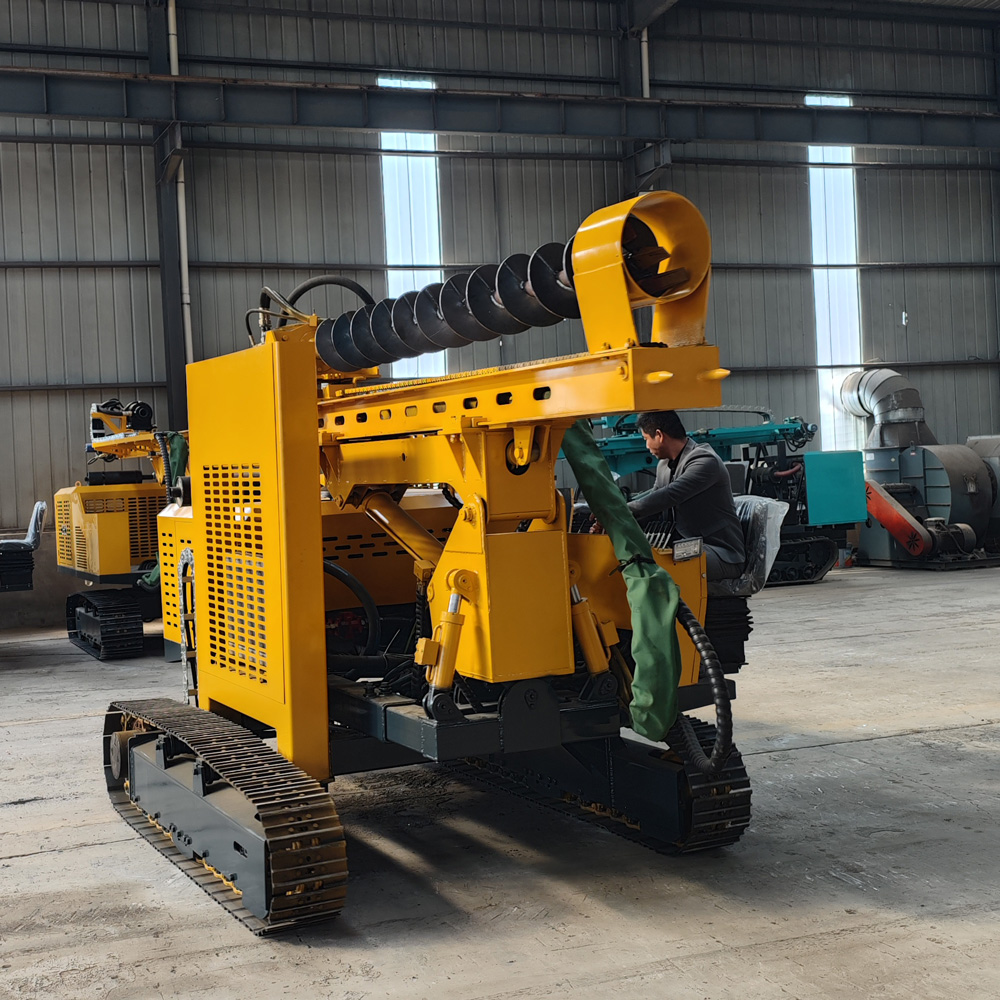

☀️ الطاقة الشمسية الجبلية هي التطبيق الرئيسي لـ PV390H

غالبًا ما تواجه مشاريع الطاقة الشمسية الجبلية تغيرات كبيرة في الميل، وفروقات واضحة في ارتفاع مواقع الخوازيق، وظروف طرق تنفيذ عادية. يعالج PV390H من خلال الجنزير ذي الأرجل العالية والمنخفضة، وإمالة الهيكل الانزلاقي 120°، وذراع التأرجح المزدوج الأسطوانات يمينًا ويسارًا، وتعويض التمدد 450 مم، المشكلة الأساسية: كيفية التحديد المستقر على المنحدرات وإتمام محاذاة فتحات الخوازيق.

🌄 التنفيذ في التلال والأراضي المتعرجة المتتالية

على الرغم من أن الميل المحلي في مشاريع الطاقة الشمسية التلية قد لا يكون كبيرًا، إلا أن فروقات الارتفاع بين مواقع الخوازيق وتعرجات الأرض متكررة. يمكن لتعديل الأرجل العالية والمنخفضة تقليل الحاجة إلى تسوية كل موقع خازوق بالحفارة أو ردمه يدويًا، مما يحسن إيقاع التنفيذ المستمر في المحطة.

☀️ محطات الطاقة الشمسية المركزة على الأراضي المستوية

حتى في مشاريع الطاقة الشمسية الأرضية الكبيرة المستوية نسبيًا، يمكن لـ PV390H القيام بالحفر المسبق وتشكيل فتحات أساسات الدعامات. الطاقة الأعلى وقدرة التعديل متعددة الاتجاهات مناسبتان للمحطات ذات العدد الكبير من مواقع الخوازيق والجدول الزمني الضيق والتغيرات الجيولوجية المتكررة.

⚠️ التنفيذ على المنحدرات: التركيز على مركز الثقل وتلامس الجنزير

عند استخدام وظيفة الأرجل العالية والمنخفضة، يجب تجنب التعديل المفرط من جانب واحد الذي قد يؤدي إلى انحراف مركز ثقل الماكينة؛ ويجب توخي الحذر الشديد عند العمل على ميل عرضي؛ وقبل تعديل ارتفاع الجنزير يجب التأكد من أن الجهاز يسير ببطء أو متوقف، ومراقبة الأشخاص والعوائق المحيطة. لا يمكن لأي قدرة على المنحدرات أن تغني عن الحكم الأمني في الموقع.

📌 توضيح الطراز والمواصفات

اسم المادة الأصلية هو "ماكينة خوازيق شمسية هيدروليكية بأرجل عالية ومنخفضة". وللتوافق مع سلسلة PV390 وPV390R، تم تسمية هذا الإصدار في هذا النص PV390H، حيث يشير الحرف H إلى تمييز إصدار الأرجل العالية والمنخفضة/ارتفاع الجنزير القابل للتعديل. تم الحفاظ على جميع المواصفات الفنية وفقًا للمواد الأصلية، دون تعديل قيم المحرك وقطر الحفر وعمق الحفر والعزم وأبعاد التعديل.

نظرًا لاختلاف الظروف الجيولوجية الفعلية والمنحدرات وأشكال أدوات الحفر وأنواع الخوازيق وقطر الحفر وطرق التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وجودة الفتحات وقدرة مرور الجهاز ونتائج دق الخوازيق على ظروف الموقع وتصميم أساسات المشروع.

📊 المواصفات الفنية الرئيسية
