تذكر مواد CR600P أنه "يمكن إكمال أعمال التجميع في حوالي 30 دقيقة كحد أقصى"، وتوضح أيضاً أن الوقت الفعلي يتأثر بمسافة النقل وظروف الموقع ومهارة العاملين والمعدات المساندة. بالنسبة للمشتري، لا يمكن اعتبار هذا الوقت تعهداً مباشراً للمشروع الجبلي، بل من الأكثر منطقية تقسيمه إلى عدة شروط قابلة للتحقق: ما هو الوزن الفعلي للوحدات، وكم عدد وحدات المناولة المستقلة التي يمكن تقسيمها إليها، وكم عدد المنصات المتاحة بالقرب من موقع الحفر، وهل يسمح مسار النقل بوصول الوحدات على دفعات. فقط عند تحقق هذه الشروط يصبح الحديث عن وقت التجميع ذا معنى.
أولاً: ربط "30 دقيقة" بوحدات محددة

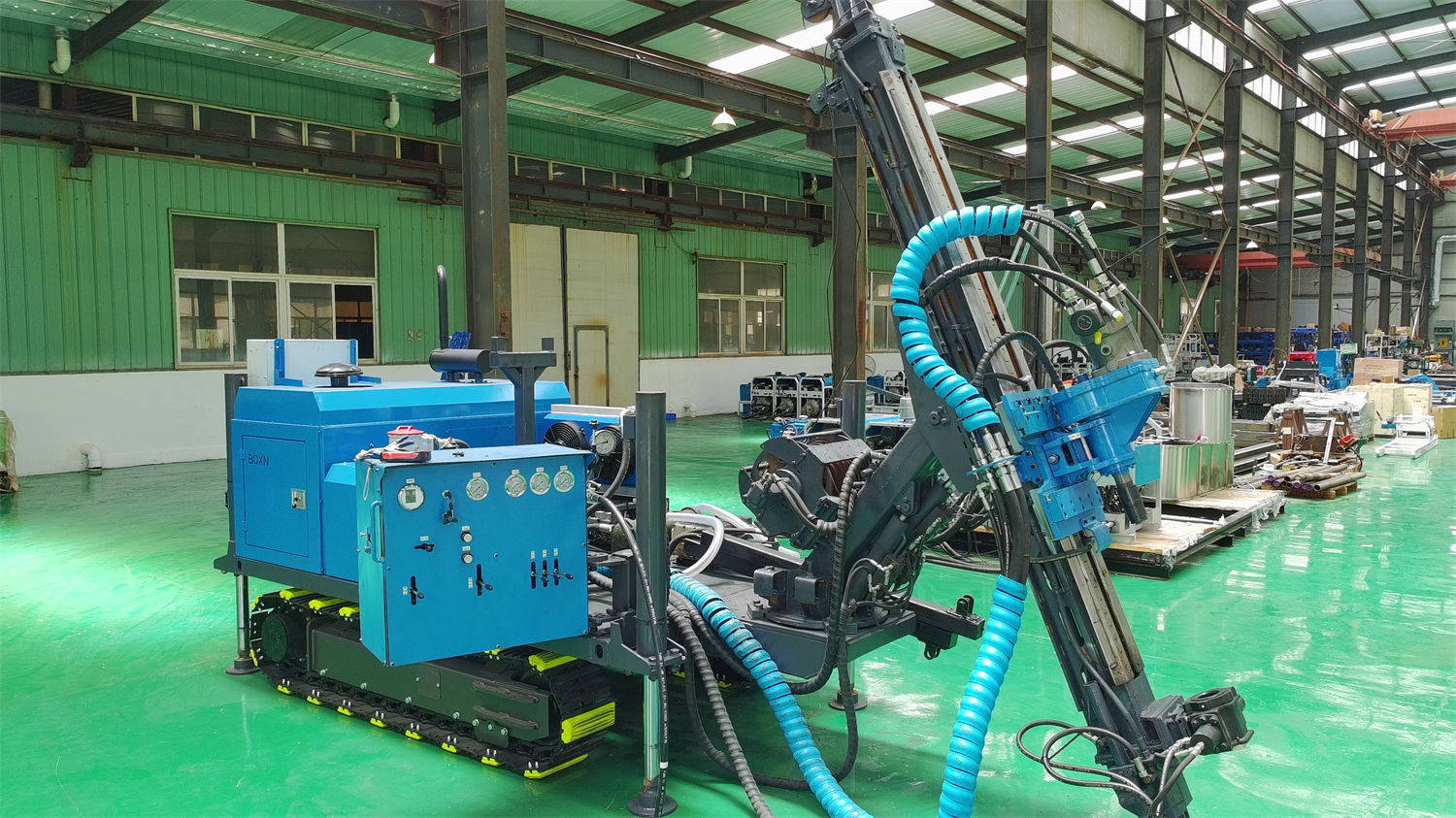

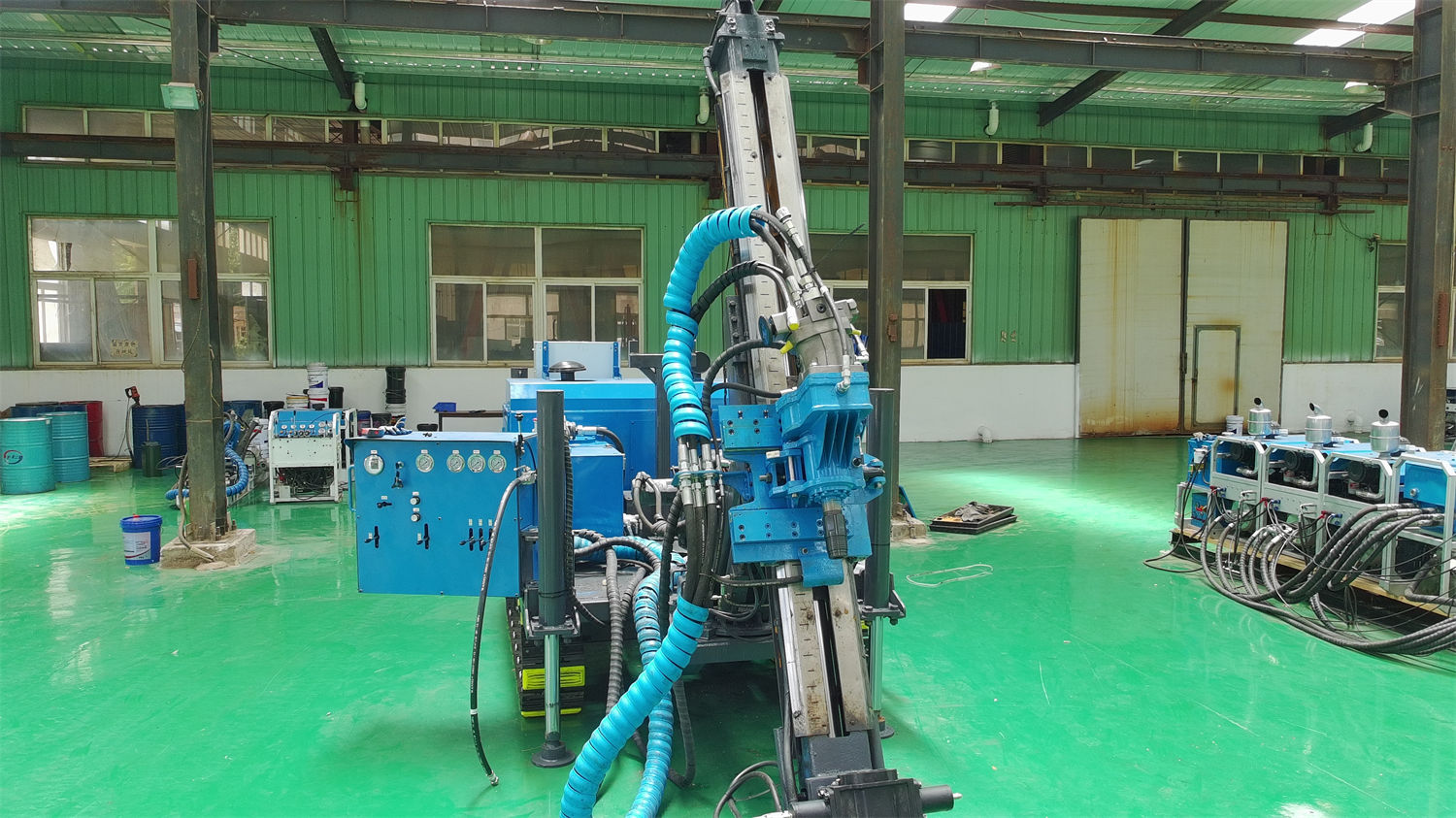

CR600P هو حفار لبابي هيدروليكي كامل محمول ومجزأ لعمق 600 متر، حيث يتم تقسيم وحدات الطاقة والهيدروليك والتشغيل والطين وآلية الحفر إلى عدة وحدات وظيفية قابلة للمناولة بشكل مستقل. تقدم المواد أوزاناً مرجعية لبعض الوحدات: وحدة الطاقة 180–260 كغ، وحدة التشغيل 125 كغ، وحدة الزيت الهيدروليكي (مع الزيت) 140 كغ، وحدة الطين 86 كغ، والوزن الإجمالي 1200 كغ. قبل الحفر المائل يجب أيضاً ضمان استقرار برج الحفر والقاعدة، لذلك فإن تقسيم أوزان آلية الحفر والقاعدة يؤثر أيضاً على طريقة المناولة.
لا تقدم المواد قائمة كاملة بأوزان كل وحدة على حدة، لذا يجب عند الشراء طلب جدول أوزان مفصّل حسب الوحدات من الشركة المصنعة، مع التركيز على تأكيد مكونات مثل آلية الحفر والقاعدة. لأن صفة "محمول" تشير فقط إلى قابلية الهيكل للتفكيك، ولا تعني أن كل وحدة يمكن نقلها يدوياً لمسافات قصيرة.
معلومات الوحدات الواجب التحقق منها
- الوزن الصافي لكل وحدة وظيفية والوزن الفعلي بعد تعبئتها بالزيت أو السائل
- أكبر أبعاد خارجية للقطعة الواحدة، لتحديد إمكانية مرورها عبر طرق الغابات والطرق المؤقتة
- متطلبات إحكام الإغلاق والنظافة لخطوط الهيدروليك والوصلات السريعة بعد الفك والتركيب المتكرر
- شروط استقرار برج الحفر والقاعدة عند زوايا حفر من 45° إلى 90°
أربعة متغيرات واقعية للتحقق من النقل الجبلي
تدرج المواد المناطق الجبلية والغابات والمناجم بدون طرق ضمن سيناريوهات التطبيق الأساسية، وتنبّه أيضاً إلى ضرورة تقييم استقرار المنحدرات وسقوط الصخور وطرق موسم الأمطار ومسارات النقل اليدوي وقدرة تحمل المنصات المؤقتة قبل التنفيذ. هذه هي بالضبط المتغيرات الرئيسية للتحقق من وقت التجميع.
| المتغير | التأثير على التجميع والانتقال | المعلومات القابلة للتأكيد عند الشراء |
|---|---|---|
| مسافة النقل والتضاريس | تحدد ترتيب وصول الوحدات على دفعات وساعات العمل المساندة | تقييم مسار المناولة الفعلي من نقطة التوقف إلى موقع الحفر |
| أبعاد المنصة المؤقتة | تؤثر على إمكانية وضع الوحدات منفصلة وإتمام تجميعها | المساحة المتاحة حول فوهة البئر وظروف التحمل |
| تكوين العاملين ومهارتهم | يؤثر مباشرة على كفاءة الفك والتركيب | عدد الأشخاص المطلوبين ووجود ترتيبات تدريبية |
| المعدات المساندة | عدم توافق طرق الرفع أو السحب أو النقل يطيل ساعات العمل | نوع وقدرة المعدات المساندة المتاحة في الموقع |
تُعد "المعلومات القابلة للتأكيد عند الشراء" في الجدول بنود تقييم ميداني، ولا تعني أن الموقع قد أجرى قياسات فعلية لهذه الشروط. يجب على المشتري الحكم على مدى تلبيتها بناءً على مواقع الحفر والطرق والكوادر الخاصة به.
يجب تأكيد زاوية الحفر وظروف الموقع قبل وقت التجميع
يدعم CR600P الحفر بزوايا من 45° إلى 90°، وتشدد المواد على ضرورة ضمان استقرار برج الحفر والقاعدة قبل الحفر المائل. عادةً ما تكون متطلبات الحفر المائل للمنصة والقاعدة أعلى من الحفر شبه العمودي، وإذا كانت تسوية المنحدر غير كافية أو كانت قدرة تحمل المنصة المعاد ردمها محدودة، فحتى لو وصلت الوحدات إلى فوهة البئر، سيزداد وقت التجميع والتسوية بشكل ملحوظ. لذلك، قبل الشراء يجب تحديد الحفر التي تحتاج إلى حفر مائل بناءً على وضعية الجسم المعدني وتوزيع مواقع الحفر، ثم تقييم ما إذا كانت ظروف هذه المواقع قادرة على دعم قاعدة مستقرة.
إجراءات التحقق المقترحة في المواد قبل دخول المعدات
- التحقق من أوزان الوحدات ومسار النقل، لتجنب عدم إمكانية مواصلة المناولة بعد وصول الوحدات
- فحص الوصلات السريعة وخطوط الهيدروليك والوصلات الهيكلية بعد اكتمال التجميع
- تأكيد استقرار برج الحفر والقاعدة قبل الحفر المائل
- الفحص الدوري للزيت الهيدروليكي والفلاتر وكابل السلك والماسك ومضخة الطين أثناء الحفر المستمر
ظروف التشغيل التي يجب متابعتها بعد التجميع
وقت التجميع هو جزء واحد فقط من مرحلة الانتقال. تشمل المعلمات الرئيسية لـ CR600P: عمق الحفر المرجعي BQ 760 م، وعمق الحفر المرجعي NQ 600 م، وعمق الحفر المرجعي HQ 280 م؛ أقصى سرعة دوران لرأس الطاقة 1200 دورة/دقيقة، وأقصى عزم دوران 780 نيوتن·متر؛ قوة الدفع 55 كيلو نيوتن، وقوة السحب 100 كيلو نيوتن؛ أقصى قوة إمساك للماسك 120 كيلو نيوتن، وقدرة الفتحة 54–127 مم؛ سعة حبل الرفع 800 م (كابل سلك 6 مم)، وسرعة الرفع 116 م/دقيقة؛ تدفق مضخة الطين 90 لتر/دقيقة، والضغط 3 ميغاباسكال. يمكن اختيار محرك ديزل أو كهربائي، بقوة ديزل مطلوبة ≥66 كيلوواط، أو استخدام تركيبة محركين كهربائيين بقدرة 22 كيلوواط × 2.
تصف هذه المعلمات قدرات المعدات، لكن كفاءة الحفر الفعلية وعمق الحفر واستعادة اللباب يجب أن تظل خاضعة لظروف الموقع. توضح المواد بشكل خاص أن الظروف الجيولوجية وأدوات البئر وزاوية الحفر وطريقة التشغيل يمكن أن تسبب اختلافات، ولا ينبغي للمشتري اعتبار عمق الحفر المرجعي ضماناً يمكن تحقيقه في جميع مواقع الحفر.
قائمة النقاط الواجب تأكيدها من الشركة المصنعة
بخصوص "التجميع في 30 دقيقة"، من الأكثر أماناً تحويله إلى أسئلة محددة بدلاً من مطالبة الطرف الآخر بالالتزام بوقت مطلق:
- قائمة كاملة بأوزان وأبعاد الوحدات المنفصلة
- شرح خطوات أعمال التجميع وعدد العاملين المطلوب ومتطلبات المعدات المساندة
- نقاط تركيب وتسوية القاعدة في ظروف الحفر المائل بزاوية 45°
- متطلبات صيانة الوصلات السريعة وخطوط الهيدروليك بعد الفك والتركيب المتكرر
- الفروق بين خيار محرك الديزل والمحرك الكهربائي في تقسيم وحدات النقل
- بنود الفحص اليومي لكابل السلك والماسك ومضخة الطين
لا توفر المواد بيانات قياس فعلية لوقت الفك والتركيب لكل وحدة، ولا سجلات نقل فعلية على منحدرات مختلفة، ولا حالات تجميع مرتبطة بمشاريع محددة. يجب على المشتري تأكيد هذه المحتويات بشكل إضافي مع الشركة المصنعة بناءً على ظروف مواقع الحفر الخاصة به، ولا تستنتج هذه المقالة أي أداء فعلي لأي مشروع بناءً على ذلك.
