CR600P

⛏️ جهاز الحفر الأساسي الهيدروليكي الكامل المحمول والمقسم CR600P بقدرة 600 متر

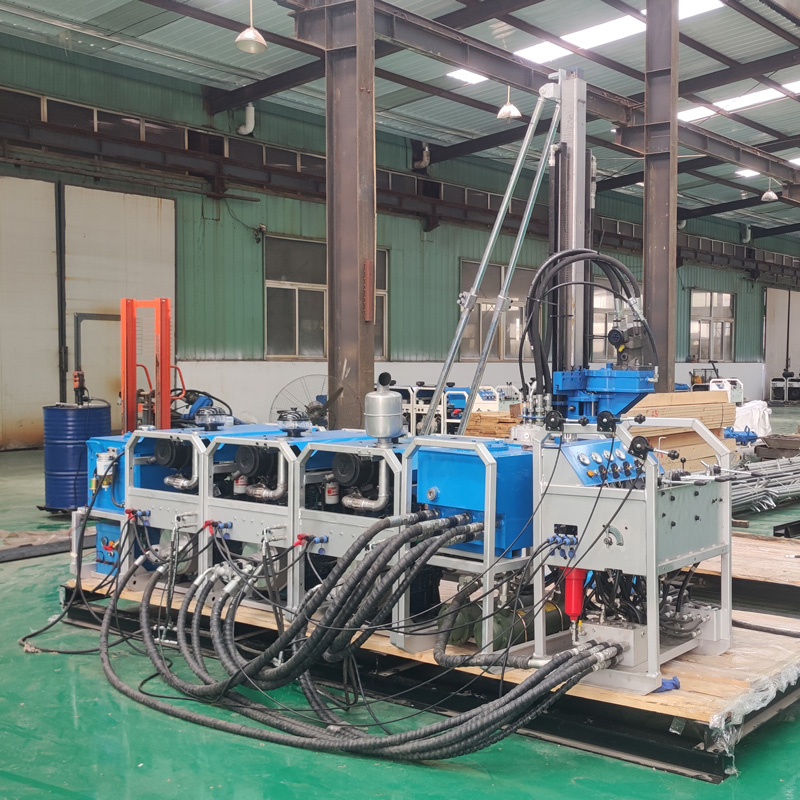

تم تصميم CR600P كجهاز حفر أساسي هيدروليكي كامل محمول ومقسم للمناطق الجبلية والغابات ومناطق التعدين التي تفتقر إلى الطرق. يقسم الجهاز وظائف الطاقة والهيدروليك والتشغيل والطين والحفر إلى وحدات وظيفية متعددة يمكن نقلها بشكل مستقل، مما يضمن قدرة استخراج أساسي تصل إلى 600 متر مع تقليل صعوبة نقل كل وحدة على حدة، وهو مناسب لمواقع الحفر الاستكشافية التي يصعب الوصول إليها بواسطة الحفارات الكبيرة المجنزرة.

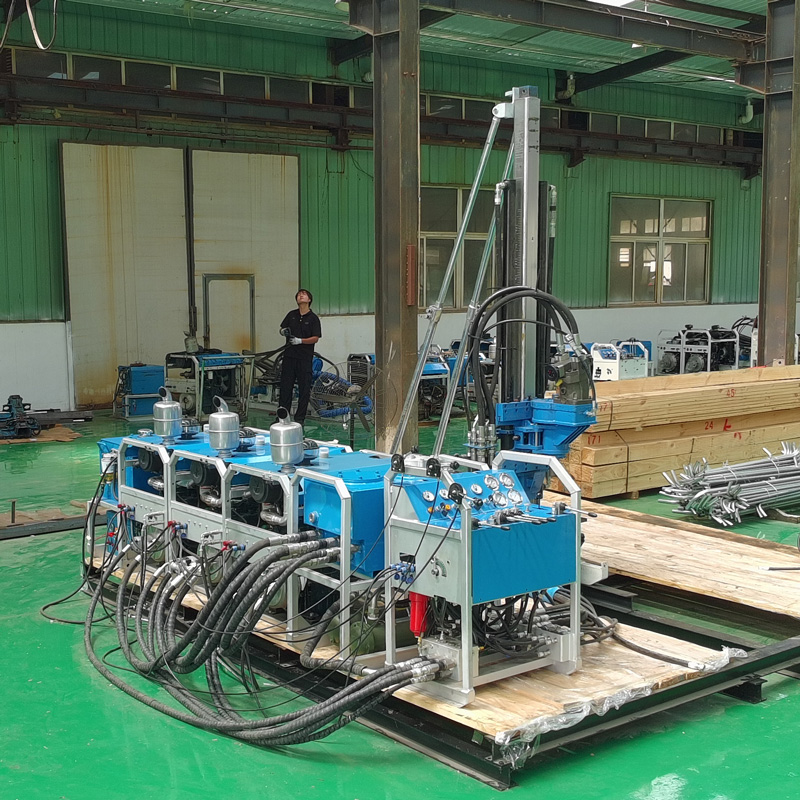

🏔️ البيئات الجبلية التي تفتقر إلى الطرق هي سيناريو التطبيق الأساسي لهذا الجهاز

غالبًا ما توجد مواقع الحفر الجيولوجي على المنحدرات والوديان والأراضي الحرجية والمنصات المؤقتة، والعديد من هذه المواقع لا تحتوي على طرق إنشائية كاملة. يعتمد CR600P هيكلًا معياريًا مقسمًا، مما يسمح بالنقل على دفعات إلى موقع الحفر وفقًا للظروف الميدانية، ثم يتم التجميع والتركيب. بالنسبة للمشاريع التي تتطلب تقليل إنشاء الطرق وتقليل الاعتماد على المركبات الكبيرة، فإن هذا الهيكل أكثر مرونة من المعدات المتكاملة.

⏱️ التفكيك والتجميع السريع يسهلان العمليات المستمرة في مواقع متعددة

تم تحسين هيكل الجهاز لعمليات التفكيك والتجميع والنقل الميداني، وتشير الوثائق إلى أن التجميع يمكن أن يكتمل في حوالي 30 دقيقة كحد أقصى. الوقت الفعلي المطلوب يتأثر بمسافة النقل وظروف الموقع ومهارة العمال والمعدات المساعدة، ولكن بالنسبة للمشاريع التي تكون فيها مواقع الحفر على خط الاستكشاف متفرقة، فإن التفكيك والتجميع السريع يمكن أن يقلل بشكل كبير من الأعمال المساعدة أثناء تغيير مواقع الحفر.

🎯 قدرة 600 متر مناسبة للاستكشاف الأولي والتفصيلي المبكر والتحقق من الخام

يبلغ عمق الحفر المرجعي لـ CR600P حوالي 760 مترًا لـ BQ و600 مترًا لـ NQ و280 مترًا لـ HQ. إنه أكثر ملاءمة للمشاريع التي أكملت بالفعل المسوحات السطحية وتحديد الشذوذ الجيوفيزيائي والجيوكيميائي أو التحقق من الآبار الضحلة، وتحتاج إلى الحصول على بيانات أساسية مستمرة لمزيد من التقييم، ويمكن استخدامه لتأكيد مناطق التمعدن والتحكم في حدود الخام وتقييم الموارد متوسطة العمق.

🥇 حفر عروق الذهب ومناطق القص والتغيير البنيوي

غالبًا ما توجد رواسب الذهب من نوع عروق الكوارتز، ورواسب الذهب من نوع القص، ورواسب الذهب من نوع التغيير البنيوي في المناطق الجبلية ذات التضاريس الوعرة. يدعم الجهاز الحفر بزوايا تتراوح بين 45° و90°، ويمكن اختيار الآبار المائلة أو شبه العمودية وفقًا لانحدار الخام، مما يسمح للحفر باختراق منطقة التمعدن بزاوية أكثر منطقية. يمكن استخدام النوى المستخرجة للتسجيل وأخذ العينات وتحليل البنية وتقييم استمرارية التمعدن.

🟠 استكشاف خامات النحاس والرصاص والزنك والمعادن المتعددة

في استكشاف خامات النحاس والرصاص والزنك والمعادن المتعددة، يمكن للنوى المستمرة أن تعكس بشكل كامل العلاقة بين الصخور المضيفة والتغيير ومناطق القص وأجزاء التمعدن. CR600P مناسب لإنشاء آبار متعددة متوسطة العمق في التضاريس المعقدة، مما يوفر بيانات جيولوجية أساسية للحفر الكثيف اللاحق وتقدير الموارد.

⚙️ التحكم الهيدروليكي الكامل يسهل ضبط حالة الحفر وفقًا لتغيرات الصخور

تبلغ السرعة القصوى لرأس الطاقة 1200 دورة في الدقيقة، وعزم الدوران الأقصى 780 نيوتن متر، مع قوة دفع 55 كيلو نيوتن وقوة رفع 100 كيلو نيوتن، ويمكن ضبط السرعة والتغذية وفقًا لصلابة الصخور ونوع لقمة الحفر ومواصفات استخراج النوى. في الصخور الصلبة الكاملة، يجب الانتباه إلى كفاءة قطع لقمة الحفر، بينما في الطبقات المكسورة، يجب التحكم في التغذية وطول الرحلة.

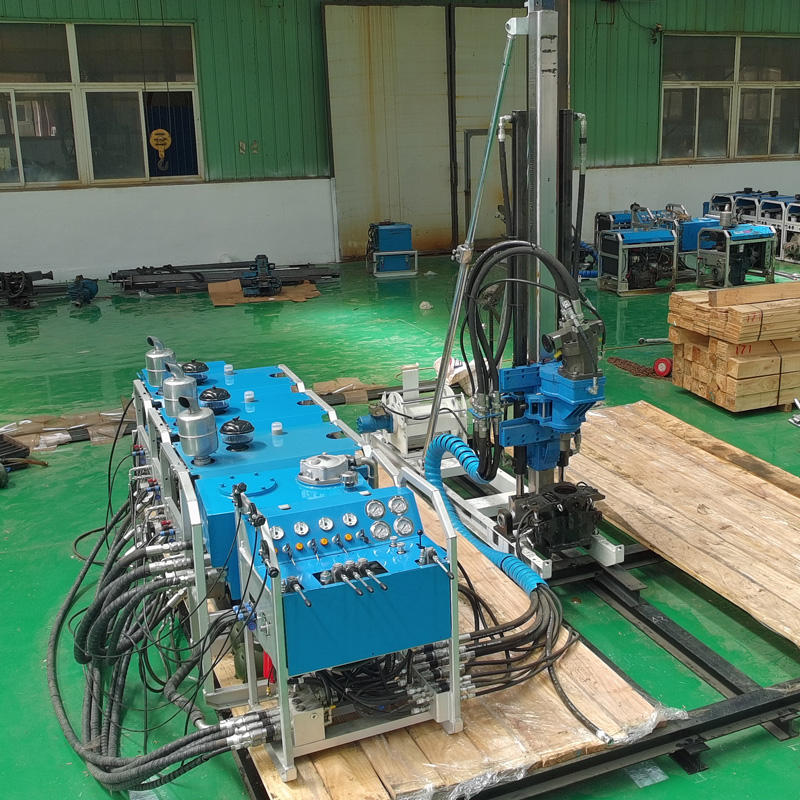

🧲 جهاز التثبيت الهيدروليكي يجمع بين السلامة والتكيف مع أنابيب الحفر

تبلغ قوة التثبيت القصوى لجهاز التثبيت 120 كيلو نيوتن، وقدرة المرور 54-127 ملم، ويستخدم طريقة التثبيت الهيدروليكي. تؤكد الوثائق أيضًا أن نظام التثبيت مزود بتصميم حماية من فقدان الضغط لتقليل مخاطر انفصال الأنبوب غير المتوقع. عند إجراء عمليات الربط والفك ومعالجة أنابيب الحفر، يجب الحفاظ على نظافة سطح التثبيت وفحص الضغط الهيدروليكي بانتظام.

🧵 سعة حبل 800 متر مناسبة لعمليات استخراج النوى بالحبل

تم تجهيز نظام الونش بحبل سلكي بقطر 6 ملم، وسعة تخزين 800 متر، وسرعة رفع 116 مترًا في الدقيقة. يمكن أن يقلل استخراج النوى بالحبل من الوقت الإضافي لرفع العمود بأكمله في كل رحلة، خاصة مع زيادة العمق. يجب تضمين فحص الحبل السلكي للقطع والضغط والتآكل وحالة اللف في الفحوصات اليومية.

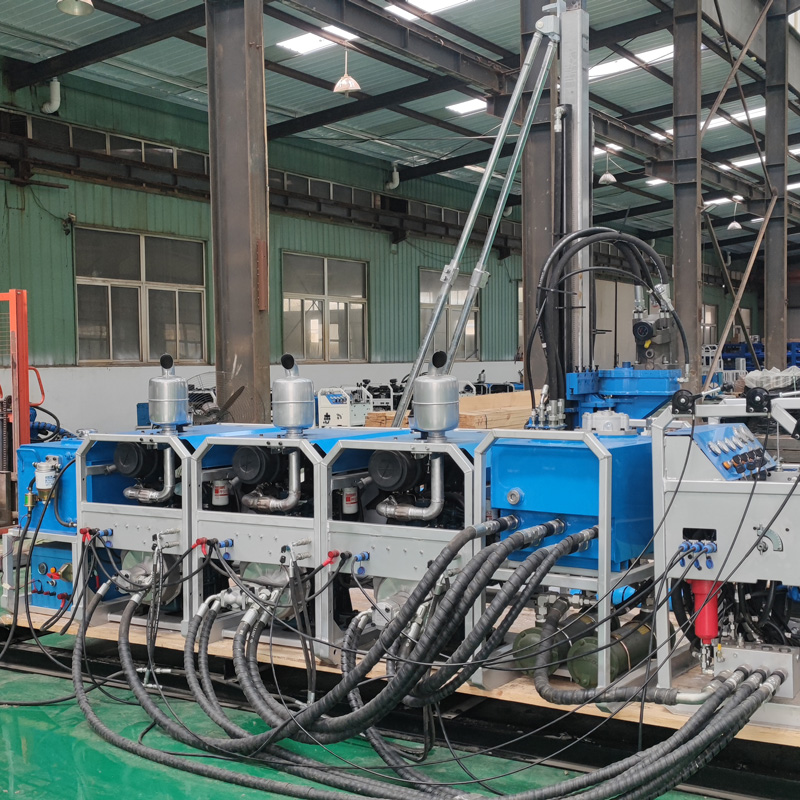

💧 دورة الطين تستخدم للتبريد وحمل القطع وحماية جدار البئر

تستخدم وحدة الطين مضخة مكبسية عالية الضغط، بمعدل تدفق 90 لترًا في الدقيقة وضغط 3 ميجا باسكال. في الطبقات الصخرية الكاملة، تقوم بشكل أساسي بتبريد وحمل القطع الصخرية؛ وفي الأجزاء شديدة التجوية أو المتشققة أو السائبة، يجب أيضًا ضبط خصائص الطين واستخدام أنابيب التغليف للحفاظ على استقرار جدار البئر، وتجنب الانهيار أو الفقدان الشديد.

⚡ خياران للطاقة: الديزل والكهرباء لتسهيل التكوين حسب المشروع

يمكن تشغيل CR600P بالديزل أو الكهرباء. متطلبات قوة محرك الديزل ≥66 كيلو واط، أو يمكن استخدام محركين كهربائيين بقوة 22 كيلو واط × 2. عادةً ما تولي المشاريع الميدانية النائية أهمية أكبر للطاقة المستقلة، بينما يمكن للمناجم التي لديها مصدر طاقة مستقر اختيار الخيار الكهربائي وفقًا لظروف الإمداد وطرق الصيانة وتكاليف الطاقة.

🌲 مناسب للغابات والمناطق الجبلية والحساسة بيئيًا

يمكن للمعدات المقسمة أن تقلل من الحاجة إلى دخول المركبات الكبيرة مباشرة إلى موقع الحفر، ولكن قبل بدء العمل، يجب تقييم استقرار المنحدرات وخطر سقوط الصخور وحالة الطرق في موسم الأمطار وطرق النقل اليدوي وقدرة تحمل المنصات المؤقتة. صعوبة البناء في المناطق الجبلية ليست فقط في الحفر نفسه، بل إن تنظيم النقل والسلامة الميدانية يحددان أيضًا كفاءة المشروع.

⚠️ احتياطات الاستخدام

قبل دخول المعدات إلى الموقع، يجب التحقق من أوزان الوحدات وطرق النقل؛ بعد التجميع، يجب فحص الوصلات السريعة والخراطيم الهيدروليكية والوصلات الهيكلية؛ قبل الحفر المائل، يجب ضمان استقرار البرج والقاعدة؛ أثناء الحفر المستمر، يجب فحص الزيت الهيدروليكي والفلاتر والحبل السلكي وجهاز التثبيت ومضخة الطين بانتظام، وفي حالة حدوث ارتفاع غير طبيعي في درجة الحرارة أو تسرب أو تغير في مقاومة رفع الأنبوب، يجب التحقيق في الأمر على الفور.

نظرًا للاختلافات في الظروف الجيولوجية الفعلية والأدوات الموجودة في البئر وزاوية الحفر وطرق التشغيل، يجب أن تعتمد كفاءة الحفر النهائية والعمق واستخلاص النوى على ظروف الموقع الفعلية.

📊 المعلمات التقنية الرئيسية
