اختلاف التوجهات في قدرات الحفر بالثقب القصير في الصخور الصلبة الهندسية مقابل حفر آبار المياه التقليد

ثقوب المراسي في المنحدرات، والحفر المسبق للأساسات، وثقوب المصاطب في المقالع، كلها تُسمى "حفراً" من وجهة نظر فرق حفر آبار المياه، لكن متطلباتها من قدرات المعدات ليست على نفس الخط مع حفر آبار المياه. الهدف من حفر الثقوب القصيرة والمتوسطة في الصخور الصلبة الهندسية هو عادةً حفر ثقب في حدود عشرات الأمتار وفقاً لموقع الثقب واتجاهه وقطره المحددين، واختراق الطبقات الصخرية والخروج، بينما هدف حفر آبار المياه هو الوصول بالبئر إلى الطبقة الحاملة للمياه وإتمام البئر وضمان معدل التدفق. الأهداف مختلفة، وبنود القدرات التي يجب أن تضمنها المعدات ذات أولوية مختلفة أيضاً. يستعرض هذا المقال، بالرجوع إلى البيانات المنشورة لـ DTH30C من هذا الموقع، أين تكمن بالضبط الفروق في التوجه بين نوعي العمليات.

أولاً: تحديد معايير النجاح لكل نوع من العمليات

يمكن تقسيم معايير نجاح حفر آبار المياه إلى أربعة أمور: الوصول إلى عمق الطبقة الحاملة للمياه المحدد، وبلوغ قطر البئر متطلبات إتمام البئر التصميمية، واستقرار جدار البئر بما يسمح بإنزال الأنابيب، وتحقيق معدل تدفق يلبي هدف التوريد. وحول هذه الأمور الأربعة، تُنظر عادةً إلى بنود قدرات ماكينة حفر آبار المياه من حيث أقصى عمق حفر وقوة الرفع وعزم الدوران وقدرة مضخة الطين أو الضاغط المرفقة.

معيار النجاح في حفر الثقوب القصيرة والمتوسطة في الصخور الصلبة الهندسية ليس الوصول إلى عمق معين، بل حفر الثقب وفقاً للمعايير التصميمية، واختراق الطبقات الصخرية، والتحكم في انحراف موقع الثقب واتجاهه، وقدرة المعدات على الانتقال المستمر بين الثقوب. وبأخذ DTH30C كمثال، فإن البيانات تظهر أقصى عمق حفر 30 م، وقطر ثقب 76–280 مم، وأقصى عزم دوران 3500 نيوتن·متر، وصلابة صخور مناسبة حوالي f = 8–24، وهذه المجموعة من القيم توضح تمركز معدات هندسية موجهة للثقوب القصيرة والمتوسطة والطبقات الصخرية متوسطة إلى عالية الصلابة. قدرتها ليست في الحفر أعمق، بل في إنجاز الثقوب القصيرة في الصخور الصلبة وفقاً للتصميم.

في عمق الحفر وقطر الثقب، تختلف توجهات النوعين من المعدات

تتطور بنود قدرات ماكينة حفر آبار المياه حول محور عمق الحفر. القيمة الرئيسية لماكينة من فئة 300 متر أو 500 متر هي أقصى عمق حفر، وتُهيأ قوة الرفع وطول أنابيب الحفر وارتفاع البرج جميعها حول إيصال عمود الحفر إلى ذلك العمق. نطاق قطر الثقب عادةً ما يكون واسعاً أيضاً، لكن الأقطار الواسعة تظهر غالباً في الجزء العلوي من الثقب، بينما يضيق في العمق.

تمركز DTH30C هو فئة 30 متراً، وقطر الثقب 76–280 مم يبقى قابلاً للاستخدام تقريباً على مدى عمق الثقب بالكامل. الفرق في هذا التوجه هو أن قدرتها لا تُقاس بـ"إلى أي عمق يمكنها الوصول"، بل بـ"ما حجم الثقب القصير الذي يمكنها حفره في أي مدى من صلابة الصخور". بالنسبة لعمليات مثل ثقوب مراسي المنحدرات وثقوب الكابلات وثقوب الحفر المسبق للأساسات، التي يكون عمقها عادةً في حدود عشرين إلى ثلاثين متراً لكنها تتطلب اختراق صخور صلبة، فإن عمق حفر 30 متراً كافٍ؛ أما بالنسبة لآبار المياه التي يزيد عمقها عن 200 أو 300 متر، فإن رقم عمق الحفر هذا بحد ذاته قد تجاوز الحدود.

عزم الدوران يحد من فعالية الحفر في المقاطع الصخرية الصلبة

في حفر الصخور الصلبة، يجب أن يتغلب عزم الدوران على مقاومة القطع للقمة في الصخر والحمل الإضافي للمطرقة الداخلية. أقصى عزم دوران لـ DTH30C المذكور في البيانات هو 3500 نيوتن·متر، وهو يتوافق مع متطلبات الحفر في نطاق قطر الثقب 76–280 مم للطبقات الصخرية متوسطة إلى عالية الصلابة. في المشاريع الهندسية تكون مواقع الثقوب متفرقة وصلابة الصخور متغيرة بشكل كبير، ونقص عزم الدوران يظهر على شكل زيادة مستمرة في مقاومة الدوران وارتداد القمة وتوقف التقدم في قاع الثقب.

منطق تكوين عزم الدوران في ماكينة حفر آبار المياه مختلف. في نطاق عمق بئر 200–500 متر، يجب أن يتغلب الدوران في الوقت نفسه على احتكاك وزن عمود الحفر ومقاومة جدار البئر ومقاومة قطع الصخور، وتُستنتج قيمة عزم الدوران أكثر من العمق وقطر البئر، وليس بناءً على صلابة طبقة صخرية واحدة. عندما تبدو قيم عزم الدوران لكليهما متقاربة، فإنها لا تتحكم في نفس الشيء.

طريقة إزالة الحطام تحدد اختلاف شروط التجهيز

يستخدم DTH30C الحفر بالطرق الداخلي، حيث يقود الهواء المضغوط في الوقت نفسه المطرقة الداخلية ويطرد الحطام الصخري، ويبلغ استهلاك الهواء المرجعي في البيانات حوالي 8 م³/دقيقة (البيانات الأصلية تشير إلى 8 م²/دقيقة، ويفسر هذا المقال الوحدة الشائعة لتدفق الهواء المضغوط على أنها م³/دقيقة، ويجب التأكيد النهائي وفقاً للبيانات الفنية الرسمية). التجهيز الأساسي للحفر بالطرق الداخلي هو الضاغط والمطرقة الداخلية، وليس نظام الطين.

تستخدم ماكينة حفر آبار المياه التقليدية في الطبقات السطحية والطبقات الحاملة للمياه غالباً دورة الطين الأمامية أو العكسية، ويعتمد استقرار جدار البئر وصعود الحطام والضغط داخل البئر على نظام الطين، وتُجهز بمضخة الطين وحوض الطين ومعدات التحكم في المواد الصلبة. المواد التي يجب أن تحملها كلتا المعدتين مختلفة، وتنظيم المساحة مختلف أيضاً. يمكن لماكينة حفر آبار المياه أن تتحول إلى المطرقة الداخلية DTH عند الوصول إلى الطبقات الصخرية الصلبة، لكن خط الأساس للعملية بأكملها يبقى دورة الطين؛ أما ماكينة الحفر بالطرق الداخلي الهندسية مثل DTH30C فتُنظم من لحظة الدخول حول الهواء المضغوط، وليس لديها موقع تجهيز لنظام الطين.

تنظيم العمل يستهدف أحداثاً مختلفة

إيقاع حفر آبار المياه يدور حول إتمام بئر واحد لجميع مراحل العملية: فتح البئر، وإنزال الأنابيب، وتغيير الطبقات، وإتمام الحفر، وإنزال المضخة، واختبار الضخ. الوقت الذي تبقى فيه المعدات في موقع بئر واحد يُقاس بالأيام.

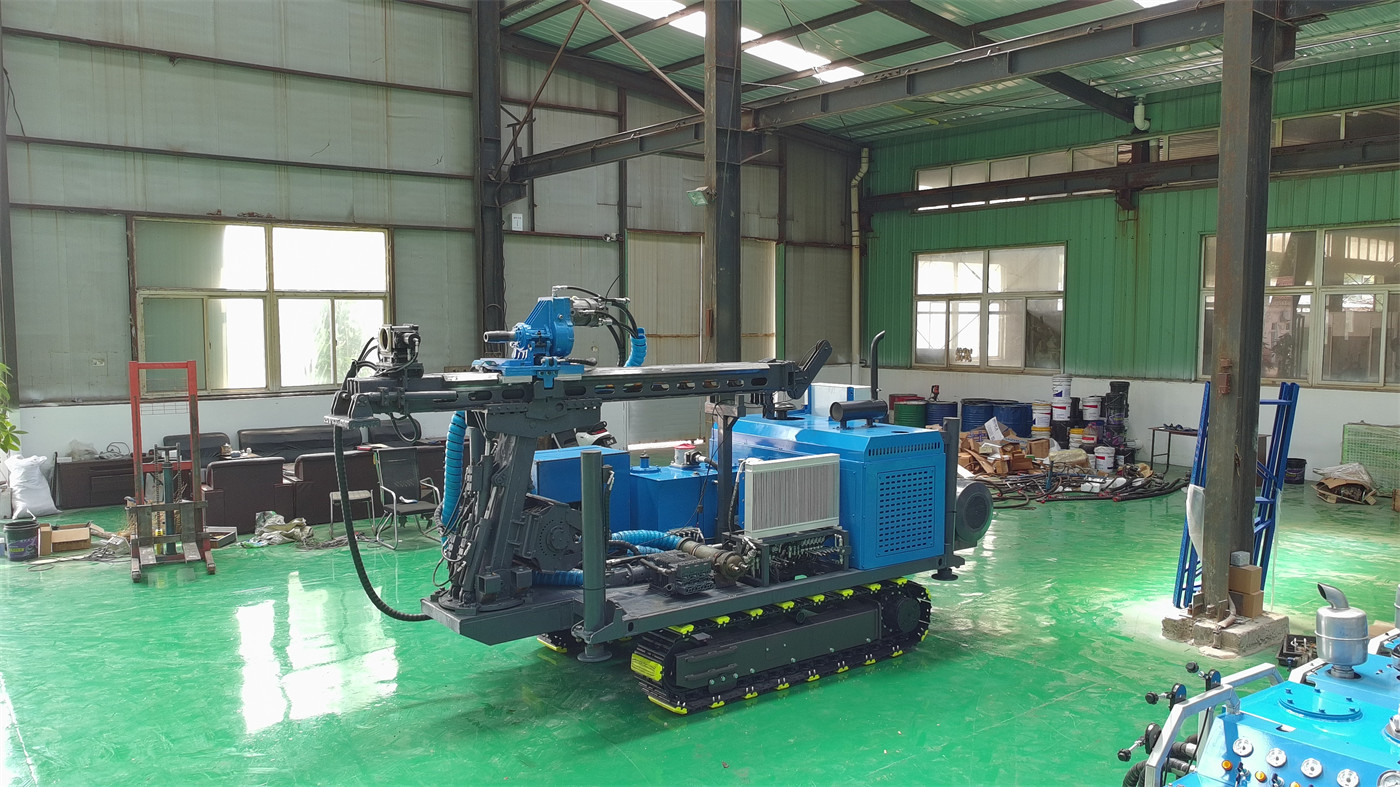

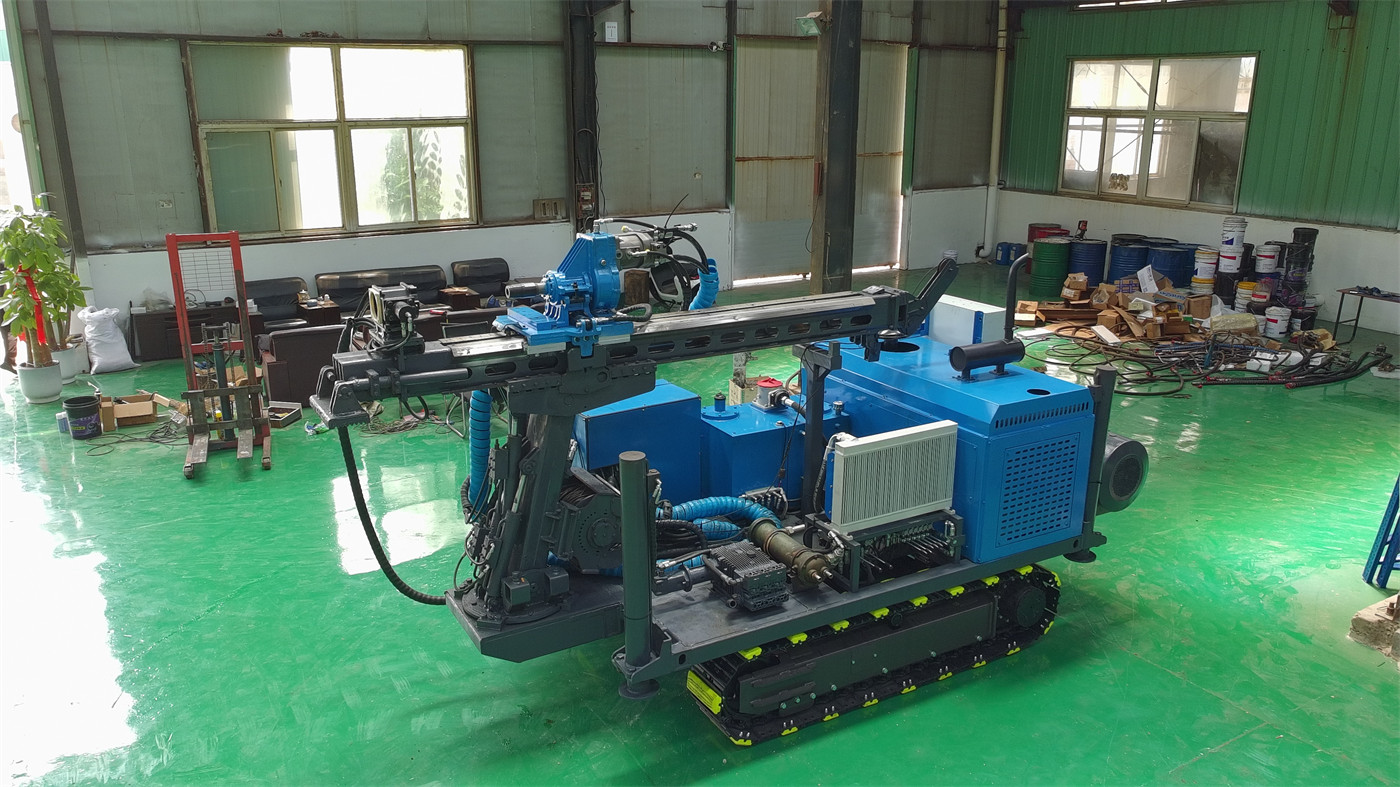

تنظيم عمل DTH30C يستهدف مشاهد تتسم بكثافة مواقع الثقوب وتغيرها المستمر. في البيانات: زاوية التأرجح 18–180°، ووظيفة تعديل الميل، وشوط الإطار المنزلق 3.2 م، والشوط الفعال 2.2 م، وهيكل سفلي مجنزر، وأبعاد الماكينة الكلية حوالي 3200 × 1200 × 1850 مم، ووزن الماكينة الكلي حوالي 2500 كغ، وهذه التجهيزات تشير جميعها إلى عمل سريع ثقباً بثقب وليس بقاء طويل في بئر واحدة. زاوية التأرجح 18–180° تتوافق مع متطلبات الأوضاع متعددة الزوايا لثقوب مراسي المنحدرات وثقوب الكابلات، والجنزير المطاطي لحماية الأسطح المصلبة يتوافق مع البناء في المدن والمناطق الصناعية، والتصميم المدمج يتوافق مع مواقع العمل الضيقة.

عرضها في جدول واحد

مواضع تجاوز الحدود عند خلط نوعي المعدات

• استخدام ماكينة حفر بالطرق الداخلي هندسية من فئة 30 متراً كمعدات لآبار المياه العميقة — أقصى عمق حفر لـ DTH30C في البيانات هو 30 متراً، ولا تصلح لآبار المياه التي يزيد عمقها عن 200 أو 300 متر.
• اعتبار زاوية التأرجح متعددة الاتجاهات والتنقل المجنزر لماكينة الحفر بالطرق الداخلي قادرة على استبدال ماكينة حفر آبار المياه في أي موقع ثقب — قوتها في أوضاع الثقوب الهندسية وإيقاع تغيير الثقوب، وليس في عملية إتمام البئر.
• نقل رقم عمق الحفر لماكينة حفر آبار المياه مباشرة إلى مشهد الثقوب الهندسية — عمق الحفر هو مجرد حد أعلى لقدرة واحدة من قدرات معدات آبار المياه، وقطر الثقب واتجاهه والتحكم في الوضع وسرعة تغيير الثقوب لا تقل أهمية للثقوب الهندسية.
• فهم "سرعة الدفع 53 م/دقيقة" في الحفر بالطرق الداخلي على أنها سرعة التقدم في الطبقات الصخرية — توضح البيانات صراحةً أن هذه سرعة الحركة السريعة لآلية الدفع، وتُستخدم أساساً لعودة رأس القدرة ومعالجة أنابيب الحفر والحركات غير الحفرية، والتقدم الحقيقي يتأثر بصلابة الصخور وقطر الثقب ومواصفات المطرقة الداخلية وقدرة الضاغط وتآكل القمة.

إذا كان هدف العمل يميل إلى الثقوب القصيرة والمتوسطة الهندسية، فما يجب تأكيده مسبقاً

بعد تحديد الاتجاه، لا يزال اختيار الطراز يتطلب التحقق من عدة شروط لا تغطيها بيانات هذه الماكينة بالكامل:

• هل تقع صلابة الطبقات الصخرية ضمن نطاق f = 8–24، وعندما تكون الصلابة والتآكل أعلى يجب إعادة حساب مواصفات المطرقة الداخلية والقمة.
• هل يمكن لتوريد الهواء المضغوط أن يصل بثبات إلى حوالي 8 م³/دقيقة المرجعية في البيانات، وأن وحدة استهلاك الهواء تخضع في النهاية للبيانات الفنية الرسمية.
• وظيفة تعديل الميل لم تُعطَ لها زاوية محددة، ويجب أن يعتمد تصميم المشروع الفعلي على التكوين الإنتاجي النهائي ووثائق التأكيد الفني.
• هل تتوافق مساحة الانعطاف لمسار الدخول وقدرة تحمل الأرض والخطوط تحت الأرضية والمباني المحيطة مع أبعاد الماكينة الكلية 3200 × 1200 × 1850 مم ووزنها الكلي حوالي 2500 كغ.
• هل يلزم تجهيز جهاز إزالة الغبار أو نظام رش الماء لقمع الغبار، وما هي متطلبات لوائح البناء المحلية بشأن الغبار والضوضاء.

إذا كان هدف العمل يميل إلى حفر آبار المياه، فإن عمق الحفر ومسار العملية لـ DTH30C لا يقعان في نطاق تطبيقه، ويجب العودة إلى الحكم بناءً على عمق الحفر وقوة الرفع وعزم الدوران ومعدل تدفق المضخة وشروط إتمام البئر لماكينة حفر آبار المياه. يمكن أن يكون لكل نوع من المعدات تخصصه، لكن استخدام أحدهما كبديل عن الآخر سيصطدم مباشرة بحدود القدرة في عمق الحفر أو إتمام البئر أو مراحل التجهيز.
