في الأنفاق تحت الأرض، لماذا يجب تفكيك ماكينة الحفر اللبي CR800UG قبل نقلها؟

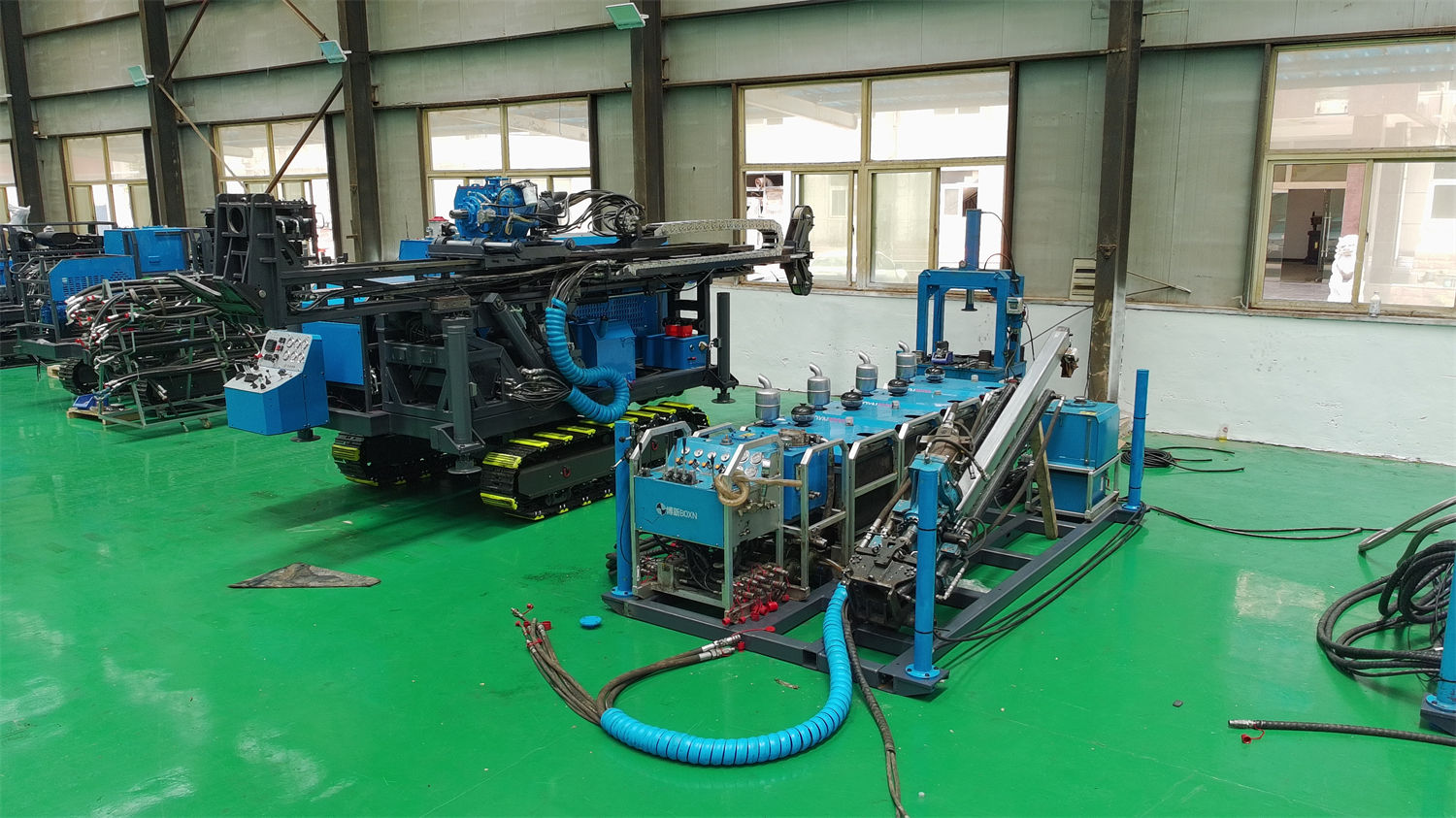

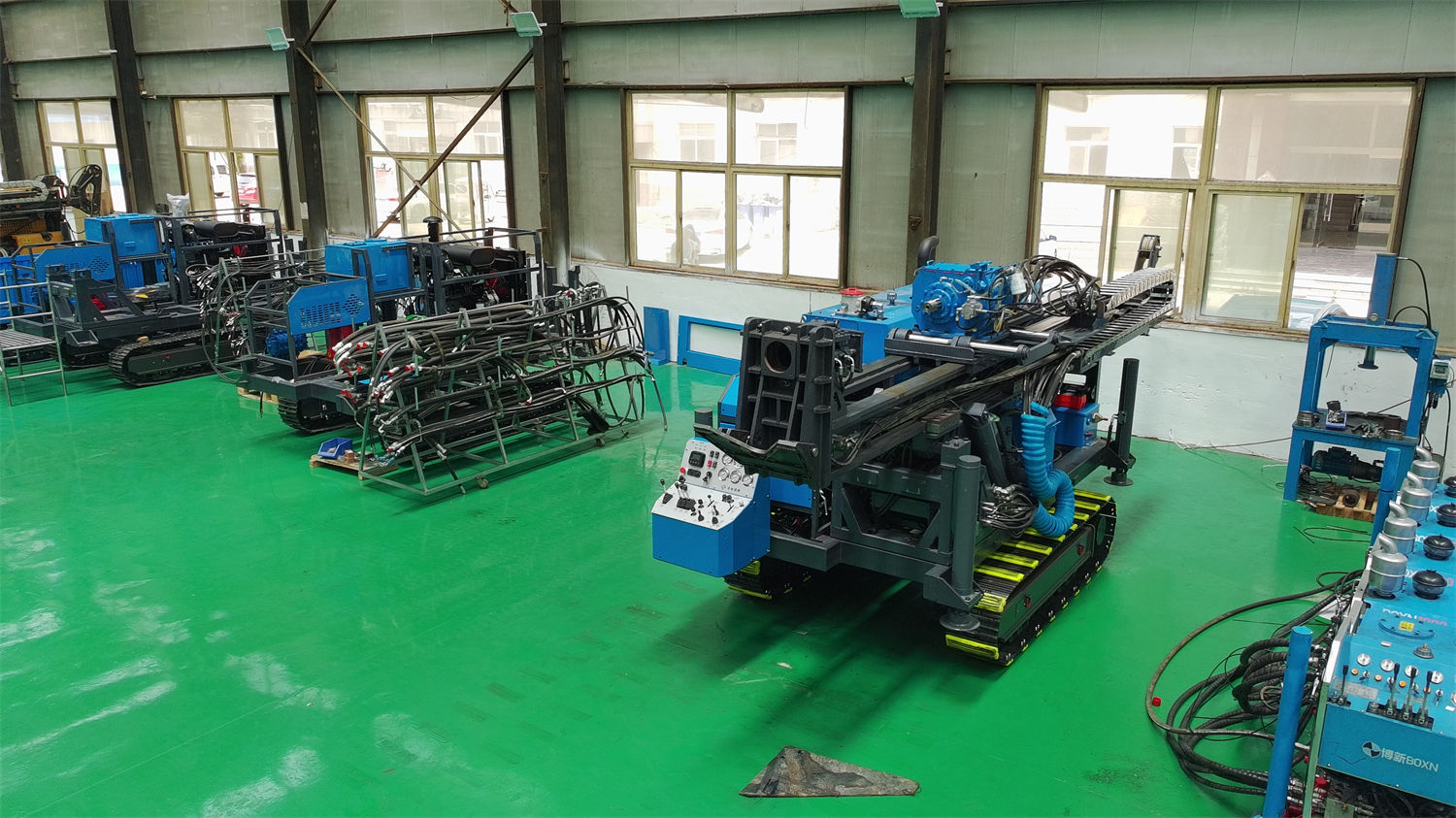

التفكيك قبل النقل ليس لتسهيل المناولة، بل لتجاوز العقبات التي لا يمكن اجتيازها في المنجم. في بيانات CR800UG، تم إدراج وحدة الطاقة، وآلية التغذية، والهيكل السفلي لماكينة الحفر، ووحدة خزان الزيت، ووحدة التحكم بأوزان مرجعية منفصلة، مما يعني أنه قبل دخول المعدات إلى النفق يجب تفكيكها إلى عدة قطع، بدلاً من ظهورها كوحدة كاملة عند فوهة البئر.

للإجابة على سؤال "لماذا التفكيك"، يجب أولاً النظر في أمرين: ما الذي تسمح به نهاية النفق، وكم يزن طرف المعدات. فيما يلي نستخدم فقط بيانات المنتج المنشورة، ويتم تمييز الأجزاء غير المذكورة في البيانات بشكل منفصل.

العقبات التي لا يمكن للوحدة الكاملة اجتيازها تحت الأرض

تتأثر المساحة في المناجم تحت الأرض بعرض النفق وارتفاعه ونصف قطر الانحناء وطريقة النقل. لا يجب أن تتمتع المعدات بقدرة الحفر فحسب، بل يجب أيضاً مراعاة النقل والترتيب في الموقع. تصف بيانات CR800UG طريقة مرور الوحدات المنفصلة بدقة: يمكن إدخالها على دفعات إلى نقطة العمل عبر المنحدرات أو أقفاص الرفع أو عربات المنجم أو نظام النقل في الأنفاق.

لكل من هذه الممرات قيودها الخاصة. المنحدر يعتمد على الميل وظروف السكة، والقفص يعتمد على الأبعاد والوزن المسموح بهما لكل رحلة، وعربة المنجم تعتمد على طول التحميل، والنفق نفسه يعتمد على العرض والارتفاع ونصف قطر الانحناء. إذا لم يتحقق أي منها، فلا يمكن للوحدة الكاملة المرور. لا توفر البيانات حدوداً محددة لهذه الممرات، لذا فإن الحكم على إمكانية المرور يتطلب التحقق باستخدام الأبعاد المقاسة في الموقع.

الأوزان المرجعية لكل وحدة

بعد تفكيك الوحدة الكاملة، يقع وزن كل قطعة تقريباً في نفس النطاق، وهذا يحدد مباشرة اختيار طريقة الرفع والنقل.

هناك نقطة أخرى يجب توضيحها في البيانات: في المعلمات الأصلية، يوجد "وزن وحدة التحكم" بتدوينين مختلفين، في جدول وحدة التحكم 130 كجم، وفي ملخص أوزان الوحدات الرئيسية 90 كجم. يحتفظ هذا المقال بالتدوينين الأصليين، ويجب أن يعتمد التكوين النهائي للتوريد والوزن الفعلي على وثائق التأكيد الفني الرسمية.

وحدة الطاقة هي الأثقل بينها

الوزن المرجعي لوحدة الطاقة 240 / 270 كجم، وهي الأثقل بين الوحدات. التكوين الكهربائي المقابل هو محركات 22 كيلوواط × 3 أو 30 كيلوواط × 2، مع تدفق النظام الرئيسي 200 لتر/دقيقة وضغط 210 بار. يجب تركيب وحدة الطاقة في المنجم ثم دمجها مع الوحدات الأخرى، لذا فإن قدرتها على المرور منفردة عبر القفص أو المنحدر غالباً ما تحدد نجاح خطة النقل بأكملها.

اختيار الطاقة الكهربائية نفسها يرتبط أيضاً ببيئة المنجم. مقارنة بمحركات الديزل، لا تنتج المحركات الكهربائية غازات احتراق في موقع الحفر، مما يجعلها أكثر ملاءمة للمناجم تحت الأرض التي لديها نظام إمداد طاقة مستقر. عند التكوين الفعلي، يجب تأكيد المخطط الكهربائي بناءً على جهد المنجم وتردده وطول الكابل وطريقة البدء. لا يمكن اعتبار تكوين المحرك العادي تكويناً مضاداً للانفجار مباشرة؛ في مناجم الفحم أو مناجم الغاز أو البيئات تحت الأرض التي تحتوي على غبار قابل للاحتراق، يجب اختيار محركات وصناديق تحكم كهربائية وكابلات وأنظمة حماية بمستوى الحماية المناسب ضد الانفجار وفقاً للوائح السلامة المحلية للمناجم، ولا يجوز استخدامها مباشرة في المناطق التي تتطلب حماية ضد الانفجار دون تأكيد.

بعد التفكيك يجب إعادة تجميعها في موقع الحفر

يحل النقل المنفصل مشكلة الدخول، وبعد ذلك يتم التجميع والتركيب في موقع الحفر تحت الأرض. تتطلب هذه الخطوة أيضاً متطلبات للموقع: قبل تركيب المعدات يجب فحص سقف موقع الحفر وجدرانه وأرضيته ودعاماتها؛ يجب تثبيت الهيكل السفلي لماكينة الحفر بشكل موثوق لتجنب إزاحة المعدات بسبب قوة رد الفعل أثناء الحفر؛ يجب إبعاد الكابلات والخراطيم الهيدروليكية عن ممرات النقل والجدران الصخرية الحادة.

تذكر البيانات أيضاً أن التصميم المعياري نفسه يهدف إلى إعادة تجميع الأجزاء المنقولة بشكل منفصل في الموقع. أما الوقت والعمالة والأدوات الخاصة المطلوبة للتجميع، فغير مذكورة في البيانات، ويجب تأكيدها مع الشركة المصنعة.

طريقة النقل هي أحد أسباب التفكيك فقط، وهناك أيضاً اتجاه الحفر

تختلف قدرة الحفر اللبي المرجعية لماكينة CR800UG حسب اتجاه الحفر: في وضع 90°، BQ 920 م، NQ 800 م، HQ 380 م؛ في وضع 0°، BQ 600 م، NQ 400 م، HQ 200 م؛ في وضع -90°، BQ 350 م، NQ 200 م، HQ 150 م.

غالباً ما تتطلب الحفر تحت الأرض ترتيباً من الأنفاق الموجودة في اتجاهات مختلفة: تستخدم الثقوب الهابطة للتحقق من امتداد الجسم المعدني في العمق والصدوع وتغيرات الصخور المحيطة، ويمكن للثقوب الأفقية التحكم مباشرة في سمك واستمرارية الجسم المعدني من الممرات العرضية أو أنفاق النقل، ويمكن استخدام الثقوب الصاعدة للتحقق من التمعدن فوق النفق والبنية العلوية. قد تختلف تعريفات إشارة الزاوية الموجبة والسالبة بين المناجم المختلفة، وقبل التنفيذ الرسمي يجب الاعتماد على اتجاه التركيب في الموقع ورسومات التصميم. هذه الاختلافات في عمق الحفر حسب الاتجاه هي مشاكل تظهر بعد استقرار المعدات في النفق، وتنتمي إلى مرحلة مختلفة عن طريقة النقل.

بنود لا تزال بحاجة إلى التحقق

• الوزن والأبعاد المسموح بهما للقطعة الواحدة في كل ممر في الموقع (المنحدر، القفص، عربة المنجم، النفق)، ولم توفر البيانات حدوداً.
• أي من تدويني وزن وحدة التحكم يتوافق مع التوريد النهائي.
• الوقت والعمالة والأدوات الخاصة المطلوبة للتجميع تحت الأرض.
• المخطط الكهربائي المقابل لجهد المنجم وتردده وطول الكابل وطريقة البدء.
• ما إذا كانت المنطقة تتطلب حماية ضد الانفجار، وتكوين مستوى الحماية المقابل.

نظراً لاختلاف الظروف الجيولوجية الفعلية وأدوات الحفر داخل الثقب وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر واستعادة اللب على ظروف الموقع. المحتوى أعلاه هو تجميع للبيانات، ولا يشكل توصية بالتنفيذ الميداني أو التشغيل الآمن، ويجب التحقق منه يدوياً قبل الشراء والاستخدام.
