CR800UG

⛏️ حفارة اللباب الصخري الكهربائية الهيدروليكية بالكامل CR800UG بعمق 800 متر تحت الأرض

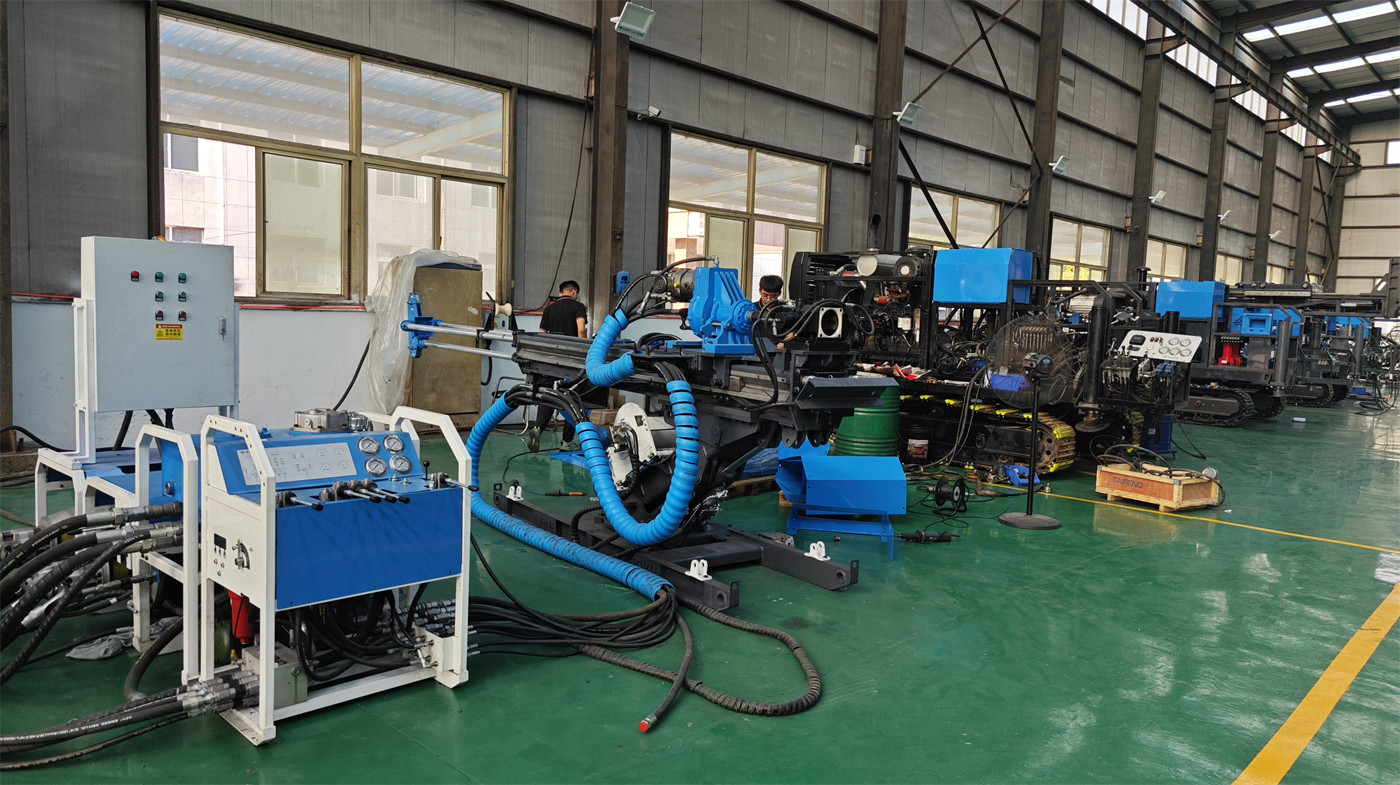

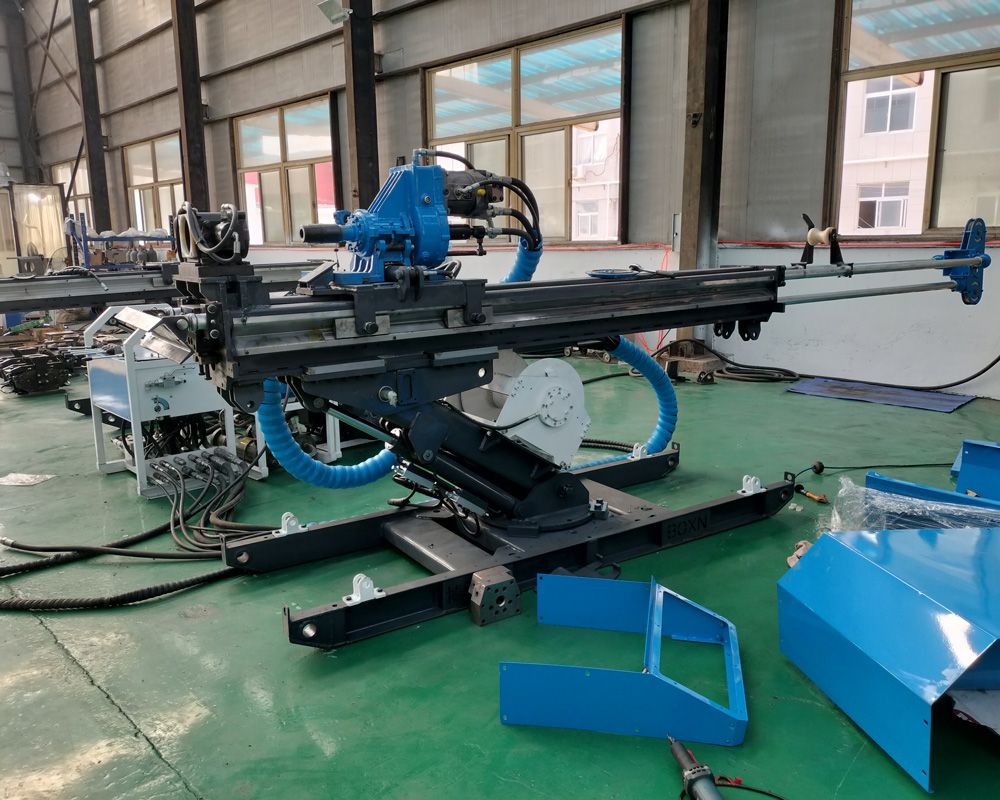

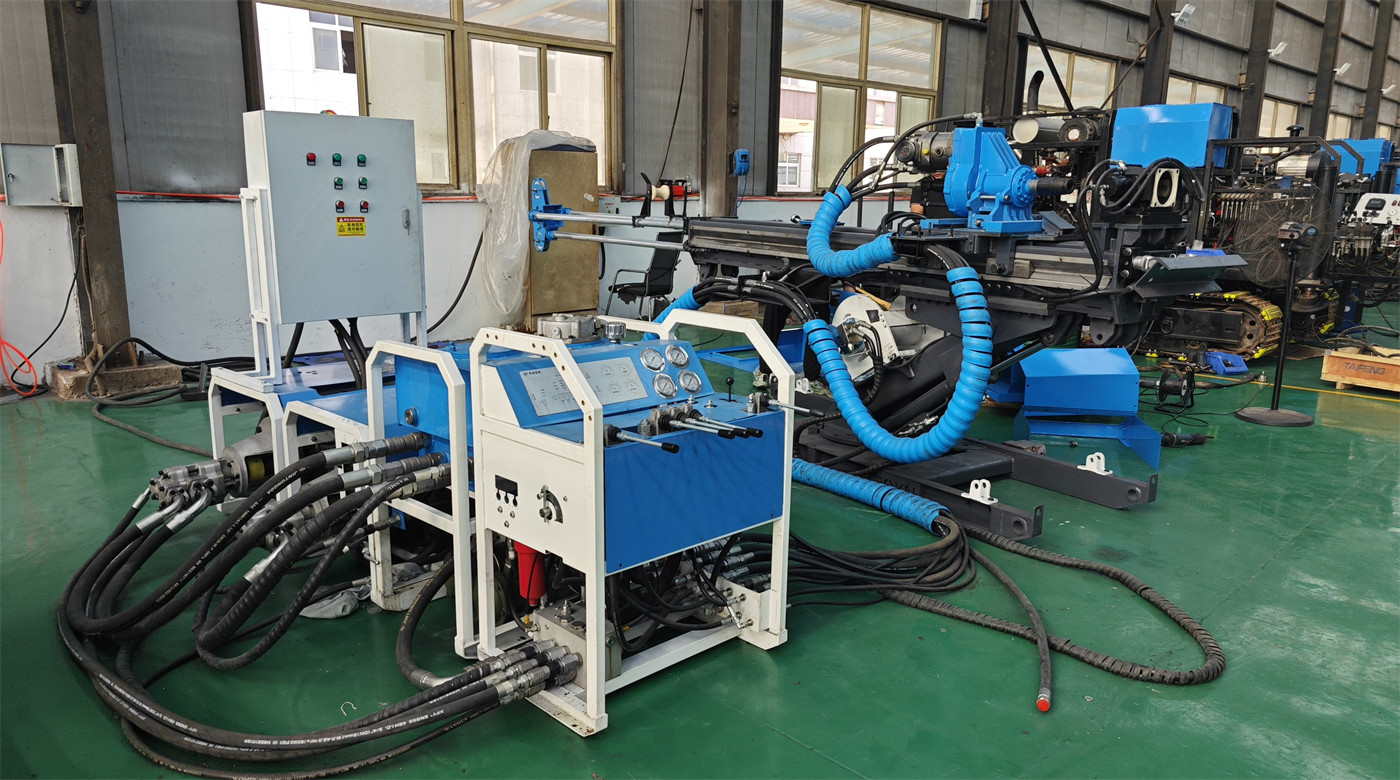

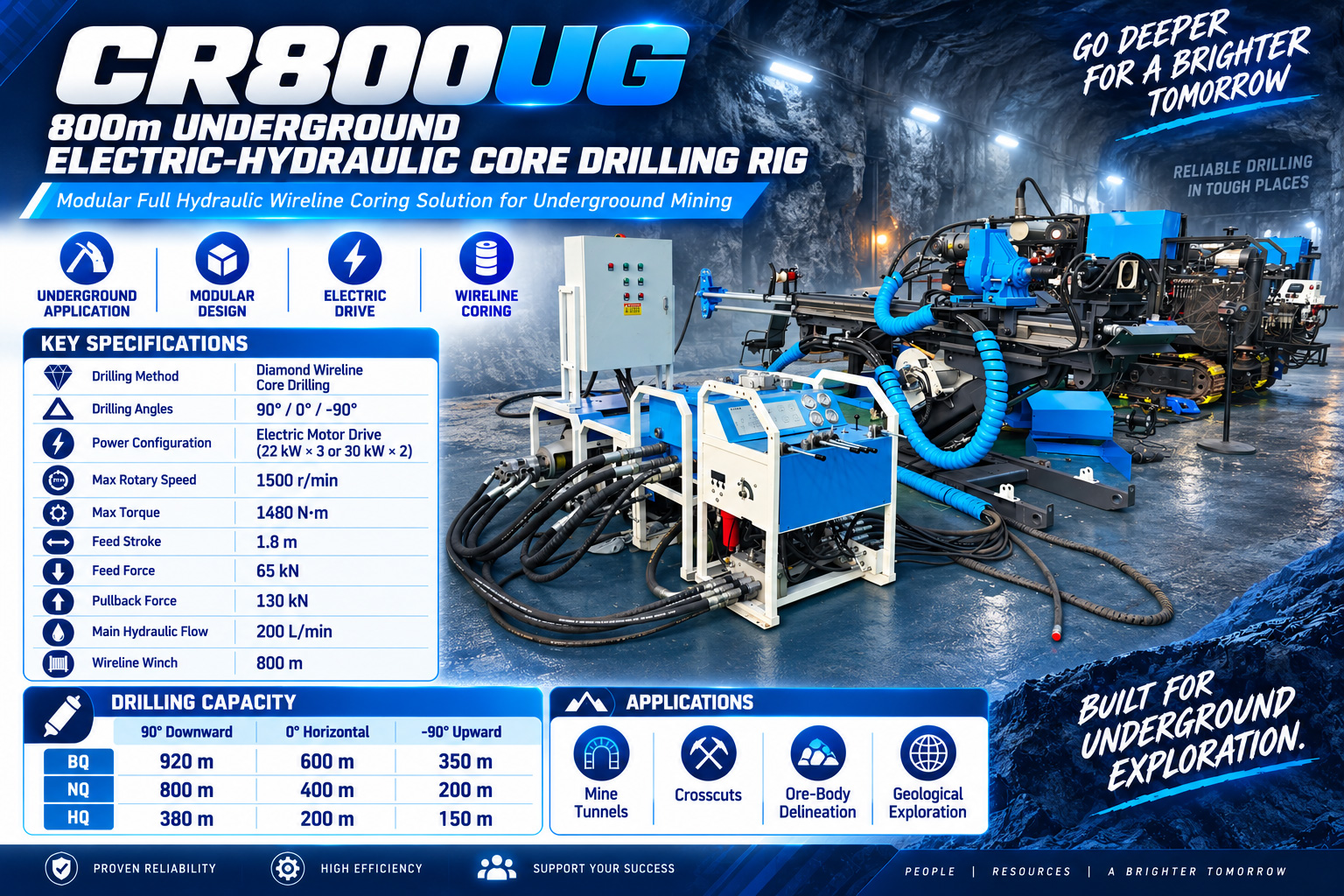

CR800UG هي حفارة لباب صخري كهربائية هيدروليكية بالكامل مصممة للممرات تحت الأرض ومواقع الحفر تحت الأرض والمساحات المحدودة. تتميز بهيكل معياري يسمح بنقل وحدة الطاقة، وآلية التغذية، وقاعدة الحفارة، وخزان الزيت، ووحدة التشغيل بشكل منفصل، ثم يتم تجميعها في موقع الحفر تحت الأرض، وهي مناسبة للممرات والأنفاق العرضية والطولية ومناطق التعدين التي لا يمكن للحفارات السطحية الكبيرة الوصول إليها مباشرة.

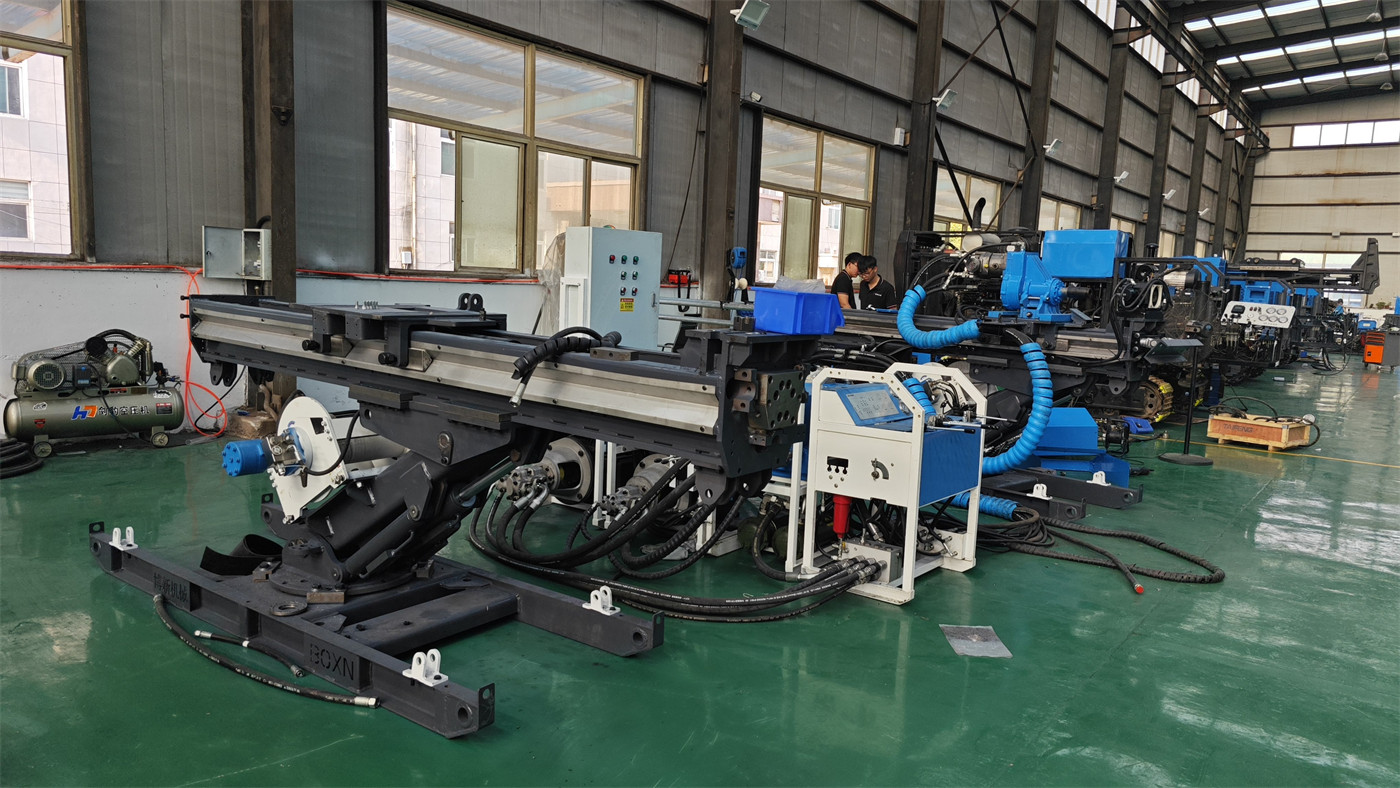

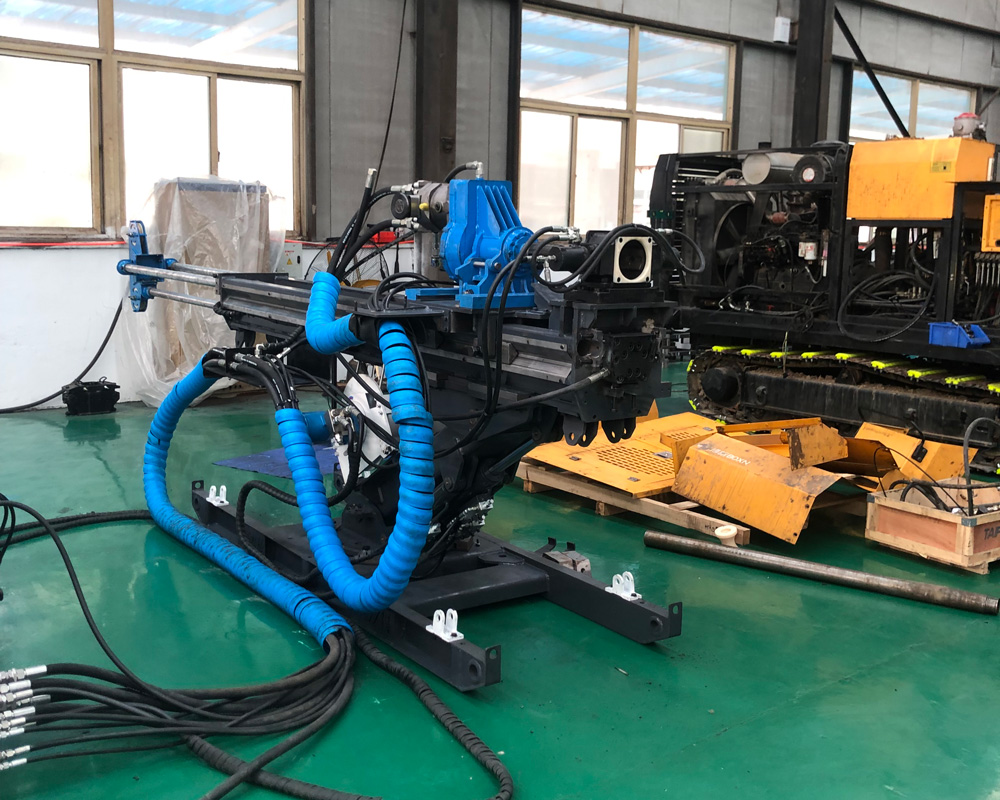

🚇 الممرات تحت الأرض هي بيئة الاستخدام الأساسية لهذه المعدات

تتأثر المساحات تحت الأرض بعرض الممرات وارتفاعها ونصف قطر الانعطاف وطرق النقل، لذا يجب أن تتمتع المعدات بقدرة حفر مع مراعاة النقل والترتيب في الموقع. يمكن نقل وحدات CR800UG المنفصلة إلى نقاط العمل عبر الأعمدة المائلة أو الأقفاص أو عربات المناجم أو أنظمة النقل في الممرات، مما يقلل من القيود المكانية الناتجة عن دخول آلة كبيرة كاملة.

⚡ طاقة المحرك الكهربائي أكثر ملاءمة للعمليات تحت الأرض المغلقة أو شبه المغلقة

نظام الطاقة مزود بمحركات 22 كيلوواط × 3 أو 30 كيلوواط × 2، مع تدفق رئيسي للنظام 200 لتر/دقيقة وضغط 210 بار. مقارنة بالطاقة الديزل، لا تنتج المحركات الكهربائية غازات عادم في موقع الحفر، مما يجعلها أكثر ملاءمة للمناجم تحت الأرض التي لديها نظام إمداد طاقة مستقر. عند التكوين الفعلي، يجب تأكيد المخطط الكهربائي وفقًا لجهد المنجم وتردده وطول الكابل وطريقة التشغيل.

⬇️ عمق حفر مرجعي NQ يصل إلى 800 متر في ظروف 90 درجة

في ظروف العمل المرجعية بزاوية 90 درجة، يبلغ عمق الحفر المرجعي BQ 920 مترًا، وNQ 800 متر، وHQ 380 مترًا. هذا الاتجاه مناسب للتحقق من امتداد الخام، والصدوع العميقة، وتغيرات الصخور المحيطة، والموارد البديلة المحتملة من مستوى التعدين الحالي إلى الأعماق.

➡️ الثقوب الأفقية أكثر ملاءمة للتحكم المباشر في الخام من الممرات

في ظروف العمل المرجعية بزاوية 0 درجة، يبلغ عمق الحفر المرجعي BQ 600 متر، وNQ 400 متر، وHQ 200 متر. يمكن للثقوب الأفقية الحفر مباشرة من الأنفاق العرضية أو ممرات النقل إلى الجانب، لتحديد سمك الخام، وحدود الصخور المحيطة، وإزاحات الصدوع، واستمرارية التمعدن، مما يقلل من الأجزاء غير الفعالة الكبيرة عند الحفر من السطح.

⬆️ الثقوب الصاعدة مناسبة للتحقق من الخام العلوي واتجاه السقف

في ظروف العمل المرجعية بزاوية -90 درجة، يبلغ عمق الحفر المرجعي BQ 350 مترًا، وNQ 200 مترًا، وHQ 150 مترًا. يمكن استخدام الثقوب الصاعدة للتحقق من التمعدن فوق الممرات، وبنية السقف، والموارد في الجزء العلوي من منطقة التعدين، أو الأهداف التي يصعب التحكم فيها بالثقوب الهابطة. قد تختلف تعريفات زوايا الإشارة الموجبة والسالبة بين المناجم المختلفة، لذا يجب الاعتماد على اتجاه التثبيت في الموقع والرسومات التصميمية قبل بدء العمل الرسمي.

🥇 تتبع عروق الذهب والتحكم في الدرجة في مناجم الذهب تحت الأرض

في مناجم الذهب العرقية والذهبية المرتبطة بالتحول البنيوي، يلزم التأكيد المستمر على اتجاه العرق وميله وسمكه وتغيرات درجته أثناء عمليات التعدين. يمكن لـ CR800UG استخدام الممرات الموجودة لترتيب ثقوب حفر متعددة الاتجاهات، وتحديد حدود الخام وبنيته الداخلية من خلال اللباب المستمر، مما يوفر أساسًا جيولوجيًا لتصميم ورشة التعدين، والتحكم في الأعمدة، والحفر اللاحق.

🟠 الاستكشاف التكميلي تحت الأرض لمناجم النحاس والرصاص والزنك والمعادن المتعددة

غالبًا ما تتطلب مناجم النحاس والرصاص والزنك والمعادن المتعددة تحت الأرض حفرًا تكميليًا مستمرًا حول مستويات الإنتاج للتحقق من حدود الخام، ومواقع الصدوع، وامتدادات التمعدن الجديدة. الثقوب تحت الأرض أقرب إلى الأهداف، مما يسمح بجمع بيانات اللباب بشكل أكثر تركيزًا من الأجزاء المحلية، وهو مفيد لتحديث النماذج الجيولوجية في فترات قصيرة.

🧭 الحفر الجيولوجي المتقدم لتحديد المخاطر أمام الممرات

يمكن استخدام المعدات أيضًا للتحقيقات الجيولوجية المتقدمة أمام واجهات حفر الممرات، من خلال استخراج اللباب لتحديد الصدوع، والمناطق المكسورة، والطبقات الضعيفة، والتراكيب الحاملة للمياه. بالنسبة للمناطق التي قد تشهد اندفاعات مياه، أو عدم استقرار الصخور المحيطة، أو تغيرات مفاجئة في الصخور، فإن الحصول على بيانات اللباب مسبقًا يمكن أن يوفر أساسًا لخطط الدعم والصرف والحقن المسبق.

💧 الصدوع الحاملة للمياه والتحقيقات قبل الحقن

الشقوق الحاملة للمياه والتراكيب الموصلة للمياه تحت الأرض تؤثر بشكل مباشر على سلامة عمليات التعدين. من خلال لباب الحفر، وعودة المياه، وتغيرات ضغط المضخة، يمكن المساعدة في تحديد درجة تطور الشقوق وبنية المياه. يمكن تجهيز المعدات اختياريًا بمضخة مكبسية عالية الضغط من سلسلة 120، بحد أقصى للتدفق 120 لتر/دقيقة وضغط أقصى 70 بار، للشطف وبعض ظروف التدوير الخاصة.

⚙️ قوة دفع 65 كيلو نيوتن وقوة سحب 130 كيلو نيوتن

آلية التغذية مدفوعة بأسطوانات هيدروليكية، بضربة 1800 مم، وقوة دفع 65 كيلو نيوتن، وقوة سحب 130 كيلو نيوتن، وسرعة حركة سريعة 0.9 م/ث. تختلف حالة إجهاد عمود الحفر في الثقوب الأفقية والهابطة والصاعدة، لذا يجب ضبط معلمات التغذية والسحب وفقًا لاتجاه الثقب وعمقه وتغيرات الاحتكاك.

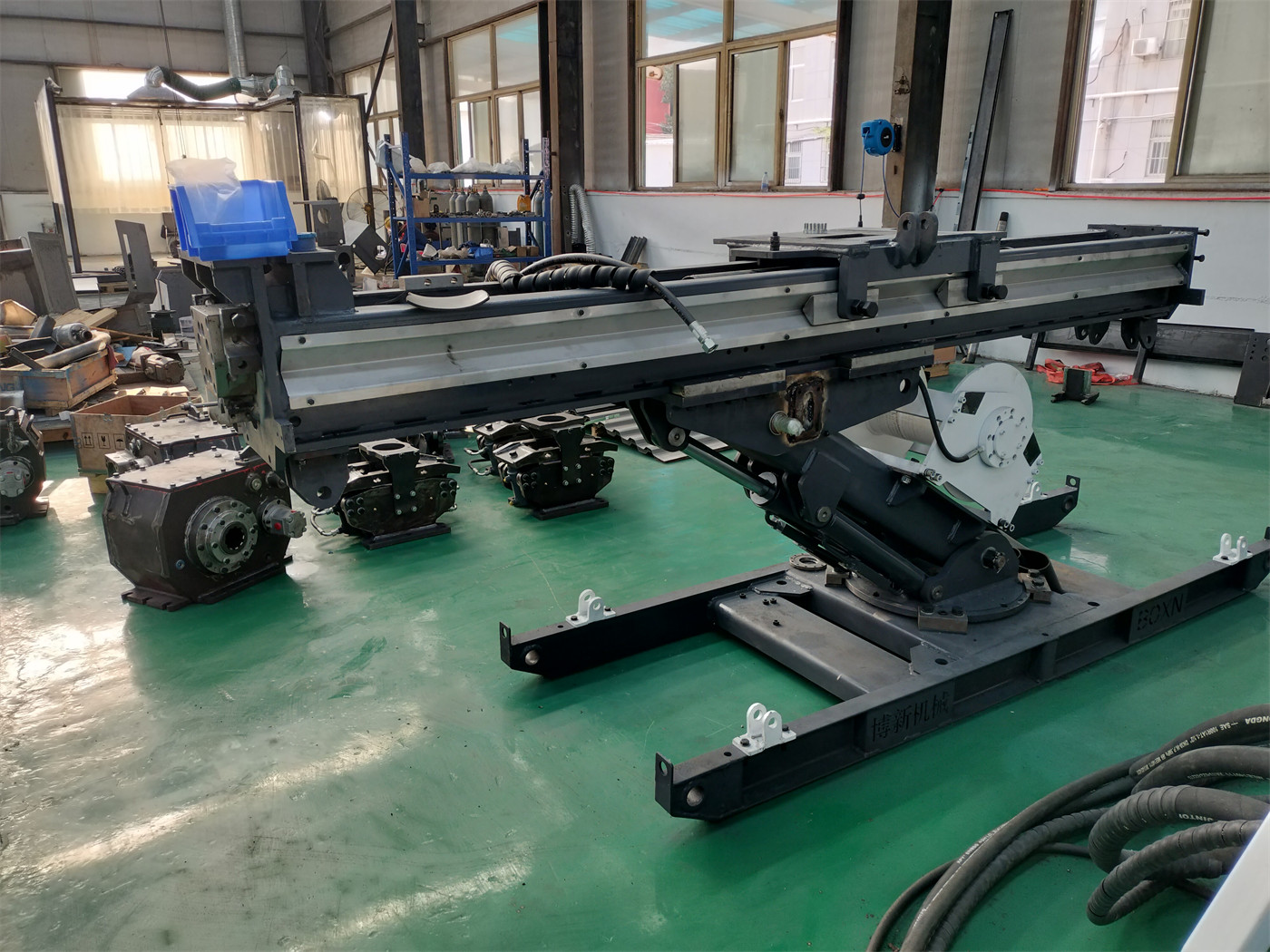

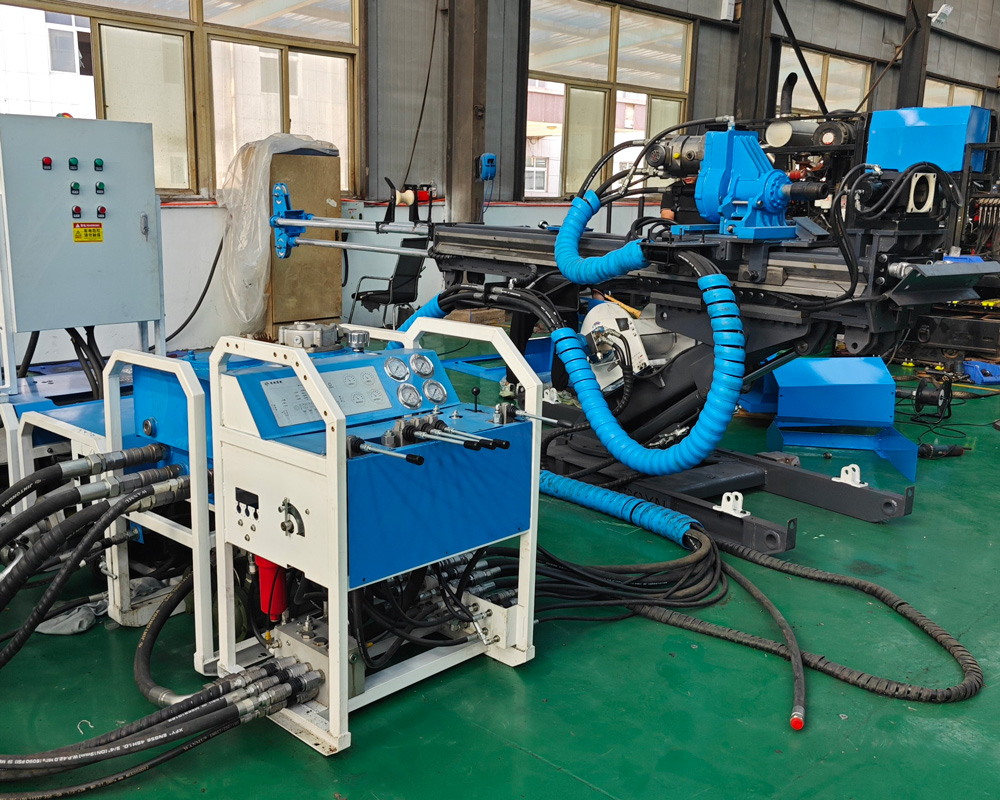

🔄 رأس طاقة علوي هيدروليكي بعزم دوران 600-1480 نيوتن متر

رأس الطاقة مدفوع هيدروليكيًا علويًا، بسرعة 0-1500 دورة/دقيقة، ونطاق عزم دوران 600-1480 نيوتن متر، ومزود بمحرك متغير الإزاحة 107. نطاق السرعة الواسع يسمح باختيار حالة العمل وفقًا لمواصفات BQ وNQ وHQ وصلابة الصخور، وضبط المعلمات بين الصخور الصلبة الكاملة والأجزاء المكسورة.

🔒 مثبت أنابيب بفتحة 128 مم لتسهيل التعامل مع أنابيب الحفر تحت الأرض

الحد الأقصى لحجم أنبوب الحفر الذي يمكن لمثبت الأنابيب التعامل معه هو 108 مم، مع فتحة 128 مم، وقوة تثبيت 80 كيلو نيوتن. المساحة في مواقع الحفر تحت الأرض محدودة، وتتركز عمليات ربط وفك الأنابيب وعمليات فوهة البئر، لذا فإن التثبيت المستقر يمكن أن يقلل من خطر انزلاق الأنابيب. يجب فحص تآكل كتل التثبيت والضغط الهيدروليكي بانتظام أثناء العمل.

🧵 ونش حبال سلكية بسعة 800 متر مناسب لاستخراج اللباب بالحبال السلكية تحت الأرض

سعة ملف الونش 800 متر، باستخدام حبل سلكي 6 مم. تشير البيانات إلى أن الحد الأدنى لقوة الرفع عند الامتلاء هو 800 نيوتن، والحد الأقصى لقوة الرفع عند الفراغ هو 1800 نيوتن، وسرعة الرفع من 1.8 م/ث إلى 4.8 م/ث. استخراج اللباب بالحبال السلكية يقلل من تكرار رفع وخفض عمود الحفر بالكامل، مما يساعد في تقليل الوقت المساعد في الحفر متوسطة العمق تحت الأرض.

🛢️ نظام هيدروليكي 200 لتر/دقيقة لتلبية العمل المنسق لآليات متعددة

التدفق الرئيسي للنظام 200 لتر/دقيقة، والضغط 210 بار، وتدفق المضخة المساعدة 10 لتر/دقيقة، والحد الأقصى للضغط 150 بار. بيئة العمل تحت الأرض تتميز بتغيرات واضحة في الرطوبة والغبار ودرجة الحرارة، لذا يجب فحص نظافة الزيت الهيدروليكي والخراطيم عالية الضغط والوصلات وحالة الترشيح باستمرار لمنع التلوث والتسرب من التأثير على موثوقية المعدات.

❄️ خزان زيت مبرد بالماء سعة 100 لتر مناسب للحفر المستمر

سعة خزان الزيت الهيدروليكي 100 لتر، ويستخدم التبريد بالماء. ظروف تدفق الهواء تحت الأرض محدودة، والتبريد بالماء يساعد في التحكم في درجة حرارة الزيت الهيدروليكي، ولكن يجب ضمان إمداد مياه التبريد وسلامة المبادل الحراري. إذا كانت جودة المياه رديئة، يجب تنظيف المبادل الحراري بانتظام لتجنب ترسب الأملاح وتقليل كفاءة التبريد.

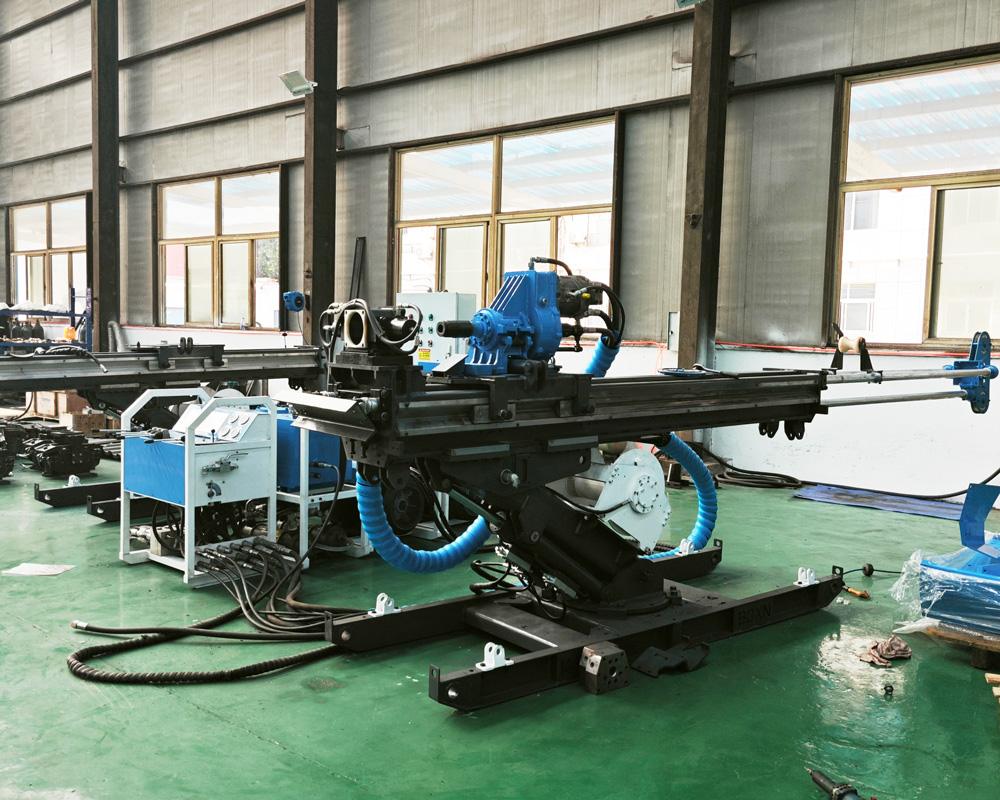

📦 الأوزان المعيارية تسهل تنظيم النقل تحت الأرض

الأوزان المرجعية للوحدات الرئيسية تشمل: وحدة الطاقة 240/270 كجم، وآلية التغذية الرئيسية 130 كجم، وقاعدة الحفارة 120 كجم، ووحدة الخزان 120 كجم، ووحدة التشغيل 90 كجم. قبل النقل الفعلي، يجب وضع خطة مناولة وفقًا لأبعاد القفص، وانحدار الممرات، وظروف السكك الحديدية، وقدرات الرفع في الموقع.

🧱 ظروف المناطق المكسورة والطبقات الضعيفة والطين الصدعي

عند مواجهة طين الصدوع أو البريشيا أو المناطق المكسورة بشدة، يجب تقصير طول الجولة، وتقليل الدفع، ومراقبة تغيرات عودة المياه. إذا لزم الأمر، استخدم أنابيب التغليف، أو اضبط سائل التنظيف، أو قم بمعالجة مجزأة. في هذه الطبقات، يكون التركيز على الحفاظ على استقرار جدار البئر وزيادة معدل استرداد اللباب الفعال، وليس مجرد السعي لتحقيق تقدم في الحفر.

🛡️ ملاحظات التثبيت والتشغيل تحت الأرض

قبل تركيب المعدات، يجب فحص دعم سقف موقع الحفر والجوانب والأرضية؛ يجب تثبيت قاعدة الحفارة بشكل موثوق لتجنب إزاحة المعدات بسبب قوى رد الفعل أثناء الحفر؛ يجب إبعاد الكابلات والخراطيم الهيدروليكية عن ممرات النقل والجدران الصخرية الحادة؛ عند تنفيذ الثقوب الصاعدة والأفقية، يجب إيلاء اهتمام خاص لمخاطر السلامة الناتجة عن أنابيب الحفر وأنابيب اللباب والسوائل عالية الضغط.

⚠️ المتطلبات الكهربائية ومتطلبات مقاومة الانفجار

لا يمكن اعتبار تكوين المحرك العادي مقاومًا للانفجار. في مناجم الفحم أو مناجم الغاز أو البيئات تحت الأرض التي تحتوي على غبار قابل للاشتعال، يجب اختيار محركات وصناديق تحكم وكابلات وأنظمة حماية بمستوى مقاومة الانفجار المناسب وفقًا للوائح السلامة المحلية للمناجم، ولا يجوز استخدامها مباشرة في المناطق التي تتطلب مقاومة الانفجار دون تأكيد.

📌 ملاحظات حول بيانات المعلمات

في المعلمات الأصلية، يوجد اختلافان في وزن وحدة التشغيل: في جدول وحدة التشغيل هو 130 كجم، بينما في ملخص أوزان الوحدات الرئيسية هو 90 كجم. في هذه المقالة، تم الاحتفاظ بالبيانات الأصلية في الجداول، ويجب الاعتماد على وثائق التأكيد الفني الرسمية للتكوين النهائي والأوزان الفعلية.

نظرًا لاختلاف الظروف الجيولوجية الفعلية، والأدوات داخل البئر، وزوايا الحفر، وطرق التشغيل، يجب الاعتماد على ظروف الموقع الفعلية لتحديد كفاءة الحفر النهائية، وعمق الحفر، وفعالية استرداد اللباب.

📊 المعلمات التقنية الرئيسية
