تحديد مستوى معدات الحفر العميق المطلوب بناءً على عمق البئر المستهدف

كلما زادت قيمة عمق الحفر، ارتفعت معها تكلفة المعدات ووزن النقل ومساحة الموقع ووقت الدخول. لذلك، فإن الصعوبة الحقيقية في سؤال "أي مستوى يجب أن ندخل" لا تكمن في القدرة على الوصول إلى عمق معين، بل في تحديد ما إذا كان عمق البئر المستهدف يتطلب فعلاً هذا المستوى من المعدات. الطرازات من فئة 1000 متر وما فوق المنشورة على هذا الموقع تقدم أعماق حفر تبلغ 1000 م و1200 م و1500 م، لكن الفرق بينها لا يقتصر على هذه الأرقام الثلاثة. فيما يلي تسلسل تقييم قابل للتنفيذ، حيث تستخدم كل خطوة فقط القيم والأوصاف الواردة في المواد.

الخطوة الأولى: تقسيم عمق البئر المستهدف إلى "يجب الوصول إليه" و"قد يتم الوصول إليه"

"أقصى عمق حفر" للمعدات هو الحد الأقصى للقدرة، بينما يتم تحديد العمق التصميمي لبئر معين من خلال البيانات الهيدروجيولوجية وعمق دفن الطبقة الحاملة للمياه المستهدفة وهيكل إكمال البئر. هذان ليسا نفس الشيء. على سبيل المثال، WR1000S، تشير المواد إلى أقصى عمق حفر 1000 م وقطر حفر 105–800 مم، مع توضيح أن "العمق الفعلي للبئر لا يزال بحاجة إلى التحديد بناءً على البيانات الهيدروجيولوجية وبنية الطبقات والطبقة الحاملة للمياه المستهدفة". وبقراءة هذه العبارة بشكل عكسي: إذا كانت الطبقة الحاملة للمياه المستهدفة تقع عادةً في نطاق 700–800 م في منطقة معينة، فإن سبب اختيار معدات فئة 1000 متر ليس "على أي حال سنصل إلى 1000 متر"، بل للسماح بوجود هامش في عمق الحفر وقدرة التعامل مع عمود الحفر وهيكل إكمال البئر ضمن هذا النطاق.

لذلك، فإن أول ما يجب تأكيده هو تقسيم أعماق الآبار في المشروع إلى عمودين: العمق الذي تحتاج معظم الآبار فعليًا للوصول إليه، وأقصى عمق قد تصل إليه بعض الآبار. يحدد العمود الأول نطاق العمل المعتاد للمعدات، بينما يحدد العمود الثاني مقدار الاحتياطي المطلوب للحد الأقصى للقدرة. لا تقدم المواد معيارًا كميًا لـ"مقدار الهامش المناسب"، ويجب تأكيد هذا العمود بشكل منفصل بناءً على ظروف المشروع الفعلية.

الخطوة الثانية: قطر الفتحة وهيكل إكمال البئر يغيران تقييم عمق البئر بشكل عكسي

الحمل على نفس المستوى من المعدات يختلف باختلاف قطر الفتحة. يتراوح نطاق قطر WR1000S بين 105–800 مم، وهو نطاق واسع جدًا. هناك قيد في المواد يجب الانتباه إليه: "كلما زاد قطر الفتحة، زادت متطلبات ضاغط الهواء وأدوات الحفر وأنابيب التغليف وحمل الماكينة بالكامل، لذلك لا يمكن إجراء البناء الروتيني بناءً على أقصى قطر فتحة فقط." وهذا يشير إلى أن الحد الأقصى البالغ 800 مم أقرب إلى حدود القدرة، وليس قطرًا شائعًا يمكن العمل به بشكل مستقر على المدى الطويل.

يأتي ربط هذه الخطوة بالخطوة الأولى لأن هيكل إكمال البئر يحدد مواصفات أنابيب التغليف وأبعاد أنابيب الفلترة وما إذا كانت هناك حاجة لقطر بئر أكبر. إذا تطلب المشروع لاحقًا إدخال أنابيب تغليف كبيرة القطر أو استخدام هيكل ضخ بتدفق كبير، فإن الحمل الفعلي على المعدات عند نفس عمق البئر سيكون أعلى بكثير من خطة قطر البئر الروتينية. في هذه الحالة، من الأكثر أمانًا العودة إلى الخطوة الأولى وإعادة التحقق من هامش عمق البئر بدلاً من اختيار المعدات بناءً على عمق الحفر مباشرة.

الخطوة الثالثة: التحقق من حمل عمود الحفر باستخدام قوة الرفع وعزم الدوران، وليس عمق الحفر

عمق الحفر بحد ذاته لا ينتج حملًا، بل يأتي الحمل من عمود الحفر داخل البئر. على سبيل المثال، WR1000S، القيم ذات الصلة الواردة في المواد هي: قوة رفع 52 طن، ضغط محوري 8 طن، عزم دوران 26000 / 13000 نيوتن·م، أقصى سرعة دوران 70 / 140 دورة/دقيقة، قطر أنبوب الحفر الموصى به 114 مم، يدعم أنابيب حفر بطول 6 م. هذه القيم مجتمعة توضح قدرة التحكم في عمود الحفر عند عمق بئر من فئة 1000 متر.

هناك عبارة في المواد حول قوة الرفع: "عند عمق بئر من فئة 1000 متر، فإن وزن عمود الحفر واحتكاك جدار البئر ووزن أنابيب التغليف والانسداد الجزئي تفرض متطلبات أعلى على نظام الرفع." تشير هذه العبارة إلى أن قوة الرفع لا تخدم فقط عمليات الإنزال والرفع العادية. يجب أن توفر أيضًا مساحة تشغيلية في حالات البئر غير الطبيعية. لكن المواد لا تقدم نتيجة كمية لـ"مقدار قوة الرفع التي يجب أن تزيد عن وزن عمود الحفر"، ويجب تحديد الأحمال الفعلية في حالات الانسداد وتقليص القطر وسقوط الكتل بناءً على سجلات المشروع.

الخطوة الرابعة: طول أنبوب الحفر وشكل البرج يحددان العملية، وليس النقل فقط

معنى أنابيب الحفر بطول 6 م لعمق بئر من فئة 1000 متر موضح بشكل مباشر في المواد: إذا تم استخدام أنابيب حفر قصيرة جدًا، سيزداد عدد مرات التوصيل والفصل بشكل كبير، وسيتراكم الوقت الإضافي وكثافة العمل اليدوي بسرعة. هذا أكثر وضوحًا في معدات فئة 1500 متر، حيث يدعم WR1500S أنابيب حفر بطول 9.6 م. كلما زاد طول عمود الحفر، انخفض تكرار التوصيل والفصل، لكن وزن الأنبوب الواحد ومتطلبات الرفع تزداد أيضًا.

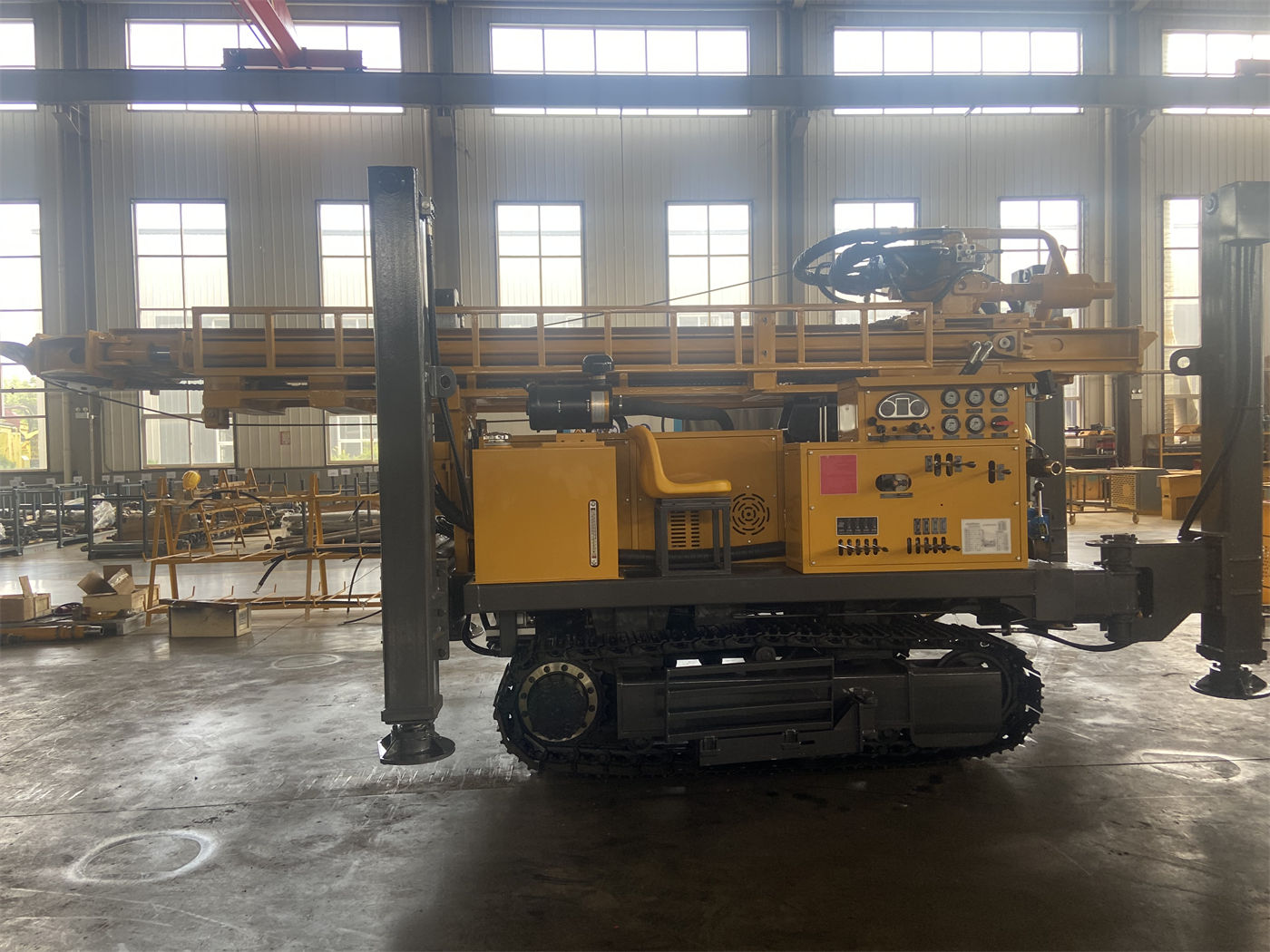

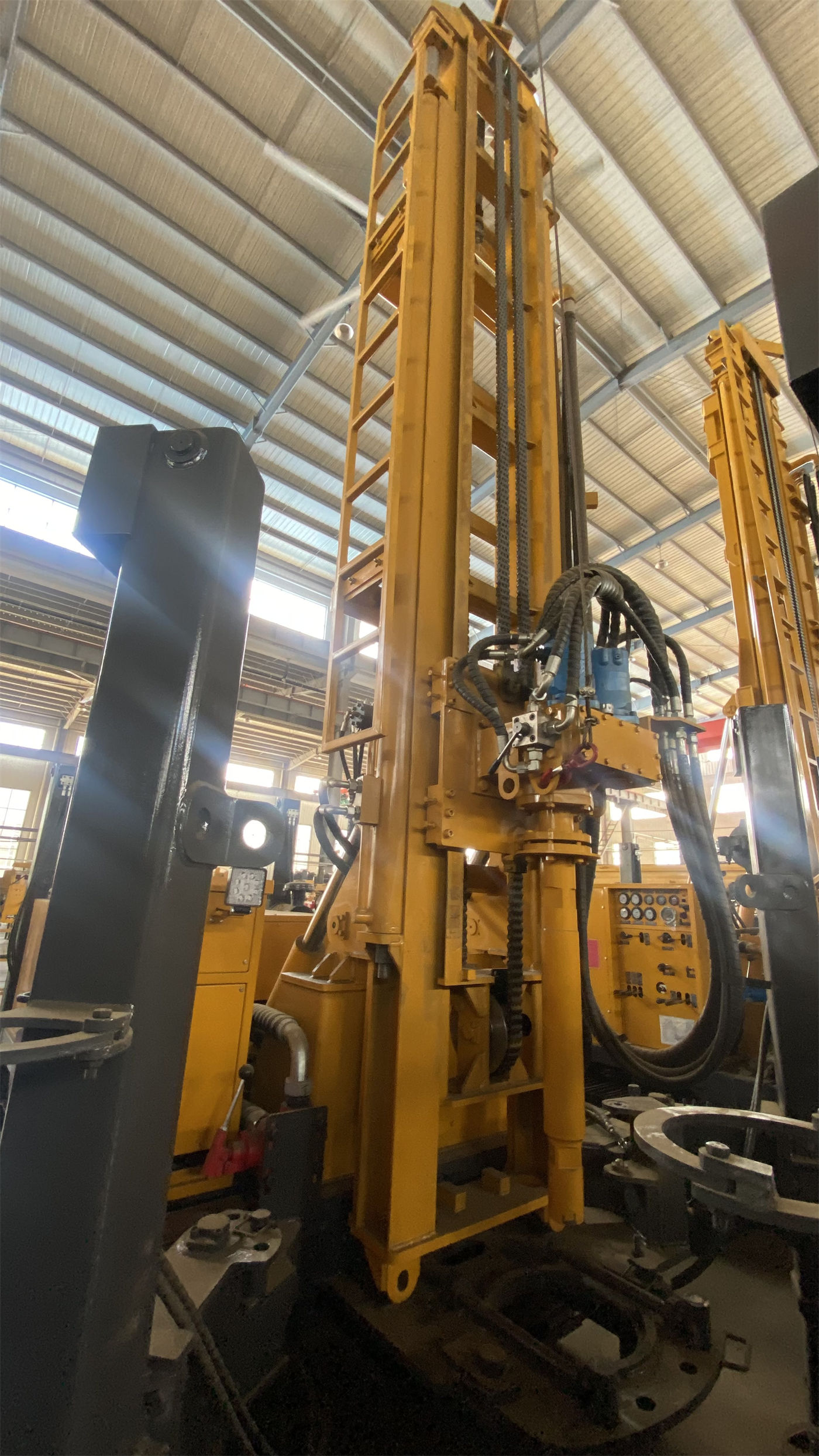

يحدد شكل البرج طريقة الانتقال وظروف الموقع. في طراز WR1000S، يشير الحرف S إلى البرج التلسكوبي، وتوضح المواد أن وظيفته هي "تقليل الأبعاد الخارجية للماكينة في حالة النقل، والحفاظ على ارتفاع العمل المطلوب لبناء الآبار العميقة في حالة التشغيل"، مما يحقق التوازن بين التحميل على الشاحنة والمرور على الطرق وقدرة تشغيل أنابيب الحفر بطول 6 م. يجب التوضيح هنا: البرج التلسكوبي يغير الأبعاد الخارجية والارتفاع في حالتي النقل والتشغيل، لكن المواد لا تشير إلى أنه يمكن أن يحل محل التحقق من عرض الطريق المحدود وارتفاعه وقدرة تحمل الجسور.

أبعاد ووزن الماكينة الكاملة هما شرطان أساسيان لنفس العملية. يبلغ وزن WR1000S الإجمالي حوالي 17.8 طن، والأبعاد الخارجية حوالي 7.3 × 2.25 × 2.75 م؛ ويبلغ وزن WR1500S الإجمالي حوالي 28 طن، والأبعاد الخارجية حوالي 11.5 × 2.6 × 3.5 م. الفئتان ليستا في نفس المستوى، ولا يمكن تطبيق خطة النقل بشكل متبادل. تشير المواد أيضًا إلى أنه عند النقل يجب تأكيد حمولة الشاحنة المسطحة وعرض الطريق المحدود وارتفاعه وقدرة تحمل الجسور.

الخطوة الخامسة: يجب تحديد إمداد الهواء ومسار العملية مسبقًا، وليس انتظار بدء العمل

تتطلب مشاريع الآبار العميقة والقطر الكبير متطلبات عالية لضغط وتدفق ضاغط الهواء. يوصي WR1000S بضغط عمل 1.6–8 ميجا باسكال واستهلاك هواء 16–96 م³/دقيقة، مع توضيح أنه "عند الاختيار الفعلي، يجب تحديده بشكل شامل بناءً على المطرقة الداخلية وقطر الفتحة وعمق البئر والارتفاع وصلابة الصخور. نقص التدفق يؤثر مباشرة على كفاءة الطرق وإزالة الحطام". في الآبار العميقة من فئة 1000 متر، تكون مسافة نقل غبار الصخور في قاع البئر طويلة، وعدم كفاية إزالة الحطام يؤدي بسهولة إلى تكوين رواسب وإعادة التكسير، مما يزيد من عزم الدوران واستهلاك الطاقة.

من حيث مسار العملية، يدعم WR1000S طريقتين: الحفر الدوراني بالطين والحفر بالمطرقة الداخلية DTH. يمكن استخدام الطين وأنابيب التغليف لتدعيم الطبقات الترابية والطينية والرملية والحصى الرملي لإنشاء قسم بئر مستقر أولاً، ثم التبديل إلى عملية DTH بعد دخول الطبقة الصخرية. تذكر المواد فقط أن معالجة مناطق التكسير والشقوق وطبقات تسرب الهواء "يجب تقليل التقدم السريع، وتعزيز تنظيف البئر، واستخدام أنابيب التغليف أو الرغوة أو تدابير أخرى لتثبيت البئر حسب الحالة"، دون تقديم معلمات محددة أو خطوات تشغيل. عند التعامل مع هذه الأقسام، يجب تأكيد الخطة بشكل منفصل.

الخطوة السادسة: يجب تقييم خيار الديزل والكهرباء بشكل منفصل، وليس ضمن تسلسل عمق الحفر

تظهر في مواد معدات فئة 1200 متر خيارات من بُعد آخر. في قسم الطاقة لـ WR1200SL، تم ذكر محرك ديزل كامينز بقوة 264 كيلوواط وتكوين طاقة مزدوجة ديزل/كهرباء، مع قيد: "يجب تحديد القدرة النهائية والجهد والتردد وخطة البدء للجزء الكهربائي بناءً على نظام إمداد الطاقة في المشروع." يشير هذا إلى أن الديزل والكهرباء هو خيار طاقة قابل للتكوين، ويعتمد اعتماده على ظروف إمداد الطاقة في موقع العمل، وليس امتدادًا طبيعيًا لتقييم عمق الحفر.

لذلك، في هذه الخطوة، تصنيف المعدات وخطة الطاقة هما خطان متوازيان للتقييم: عمق الحفر وقطر الفتحة وحمل عمود الحفر تحدد مستوى الطراز؛ وظروف إمداد الطاقة تحدد ما إذا كان يتم اختيار الديزل أو الطاقة المزدوجة ضمن نفس المستوى. لا تقدم المواد مقارنة تكاليف التشغيل بين الخيارين، ولا قائمة بالمشاريع المناسبة، ويجب التحقق من هذا الجزء مع الشركة المصنعة في مرحلة الاختيار.

تلخيص الخطوات الست في جدول تسلسلي

• يجب تقسيم عمق البئر المستهدف أولاً إلى عمودين: العمق الروتيني وأقصى قيمة، ولا تستخدم أقصى عمق حفر للمعدات مباشرة كعمق تصميمي للبئر
• بعد تحديد قطر الفتحة وهيكل إكمال البئر، أعد التحقق من هامش عمق البئر، لأن القطر الكبير يرفع حمل الماكينة بالكامل
• استخدم قوة الرفع والضغط المحوري وعزم الدوران للتحقق من حمل عمود الحفر، وليس قيمة عمق الحفر
• يحدد طول أنبوب الحفر وشكل البرج طريقة الانتقال وتكرار التوصيل والفصل وظروف الموقع
• يتم تحديد ضغط وتدفق الهواء بشكل شامل بناءً على المطرقة الداخلية وقطر الفتحة وعمق البئر والارتفاع وصلابة الصخور
• الديزل والكهرباء هو فرع من خيارات الطاقة، يعتمد على ظروف إمداد الطاقة في الموقع، ولا يغير مستوى الطراز

الأجزاء التي تحتاج إلى تأكيد منفصل

لا تقدم مواد هذا الموقع فروقات الأسعار بين مستويات المعدات المختلفة، ولا بيانات التقدم في ظل تركيبات جيولوجية مختلفة. كما لا تغطي المواد العلاقة الكمية بين قوة الرفع وقطر الفتحة وعمق البئر، ويمكن فقط تقديم بنود المعلمات التي تحتاج إلى التحقق. عند الاختيار الفعلي، يجب أن يوفر المشروع عمق الطبقة الحاملة للمياه المستهدفة وبنية الطبقات وتصميم إكمال البئر ومسار النقل وظروف إمداد الطاقة. توفر مواد المنتج على هذا الموقع حدود قدرة المعدات، ولا يمكن أن تحل محل التقييم الهيدروجيولوجي وتصميم إكمال البئر. التكوين المحدد والخيارات المتاحة تخضع للعقد وتأكيد الشركة المصنعة.
