WR1000S

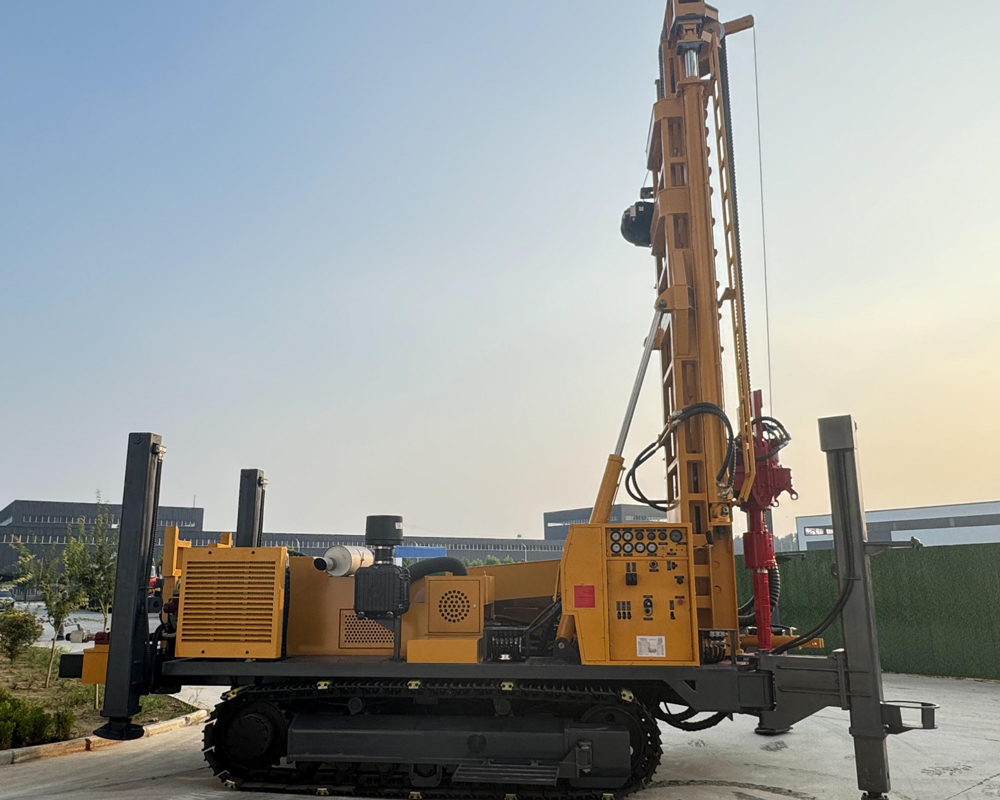

💧 WR1000S حفار آبار مياه مجنزر ببرج تلسكوبي من فئة 1000 متر

WR1000S هو حفار هيدروليكي كامل مجنزر للخدمة الشاقة، مصمم لمشاريع الآبار العميقة جداً من فئة 1000 متر، وإمدادات المياه للمناجم الكبيرة، والاستخدام الصناعي، والاستكشاف الجيوتحراري. يعتمد الجهاز هيكل برج تلسكوبي، ويدعم أنابيب حفر بطول 6 م، وبعمق حفر أقصى 1000 م، وقطر حفر 105–800 مم، ومزود بقوة رفع 52 طن، وعزم دوران 26000 / 13000 نيوتن·متر، ومحرك ديزل بقوة 194 كيلوواط، مما يجعله مناسباً لمشاريع الحفر العميق ذات دورة التنفيذ الطويلة والأقطار الكبيرة والطبقات المعقدة والمتطلبات العالية لقدرة التعامل مع أنابيب الحفر.

🌐 معدات فئة 1000 متر تدخل نطاق تنفيذ الآبار العميقة جداً

مقارنة بالطرازات من فئة 600 متر و750 متر، تكمن القيمة الأساسية لـ WR1000S في احتياطي العمق الأكبر وقدرة التحكم الأقوى في أنابيب الحفر. بالنسبة للمناطق التي يصعب فيها تلبية احتياجات إمدادات المياه من المياه الجوفية الضحلة والمتوسطة، أو التي تكون فيها طبقات المياه الجوفية العميقة أعمق، أو التي تتطلب مشاريعها استكشافاً على أعماق كبيرة، يمكن لمعدات فئة 1000 متر توفير نطاق تنفيذ أوسع. لا يزال يتعين تحديد عمق البئر الفعلي بناءً على البيانات الهيدروجيولوجية وبنية الطبقات وطبقة المياه الجوفية المستهدفة.

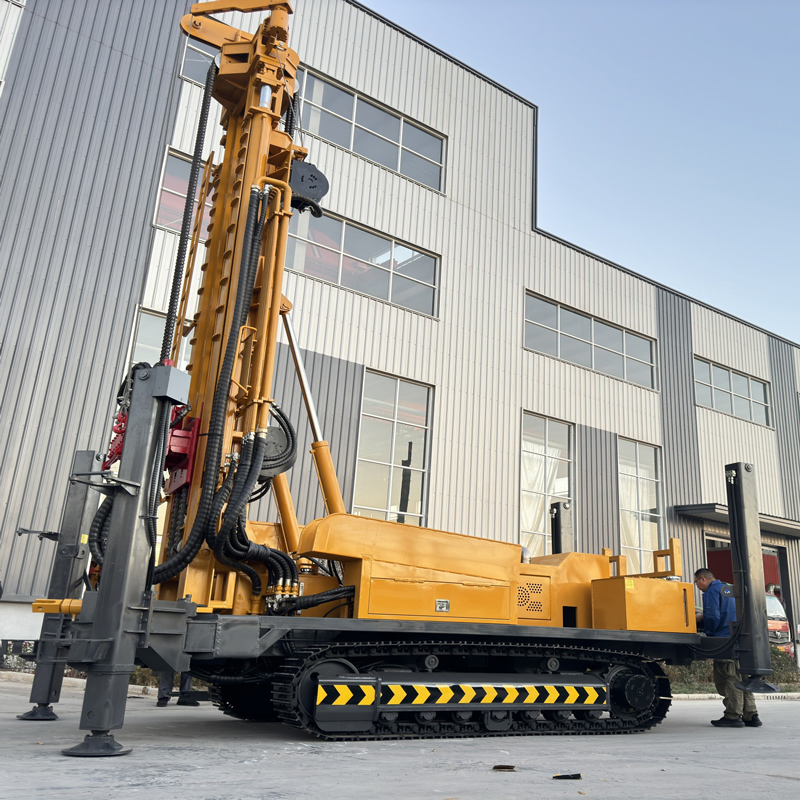

🪜 البرج التلسكوبي يقلل من صعوبة نقل معدات الحفر العميق الكبيرة

يرمز الحرف S في اسم الطراز إلى البرج التلسكوبي. بالنسبة لحفار الخدمة الشاقة من فئة 1000 متر، يُعد النقل والتنقل في الموقع جزءاً مهماً من تنظيم المشروع. يمكن للبرج التلسكوبي تقليل الأبعاد الخارجية للجهاز في حالة النقل، مع الحفاظ على ارتفاع العمل اللازم لحفر الآبار العميقة في حالة التشغيل، مما يحقق التوازن بين التحميل والمرور على الطرق وقدرة العمل بأنابيب حفر بطول 6 م.

🔩 أنابيب الحفر بطول 6 أمتار أكثر ملاءمة للحفر المستمر للآبار العميقة جداً

يستخدم WR1000S أنابيب حفر بطول 6 م، ويوصى بقطر أنبوب حفر 114 مم. إذا تم استخدام أنابيب حفر قصيرة جداً في حفر بعمق 1000 متر، فإن عدد عمليات التوصيل والفك سيزداد بشكل كبير، وسيتراكم الوقت الإضافي وكثافة العمالة بسرعة. يمكن لأنابيب الحفر بطول 6 م تقليل عدد الوصلات، مما يجعلها أكثر ملاءمة لحفر الآبار العميقة على مدى فترات طويلة. يجب إدراج خيوط أنابيب الحفر واستقامتها وحالة الإجهاد في الفحص المستمر.

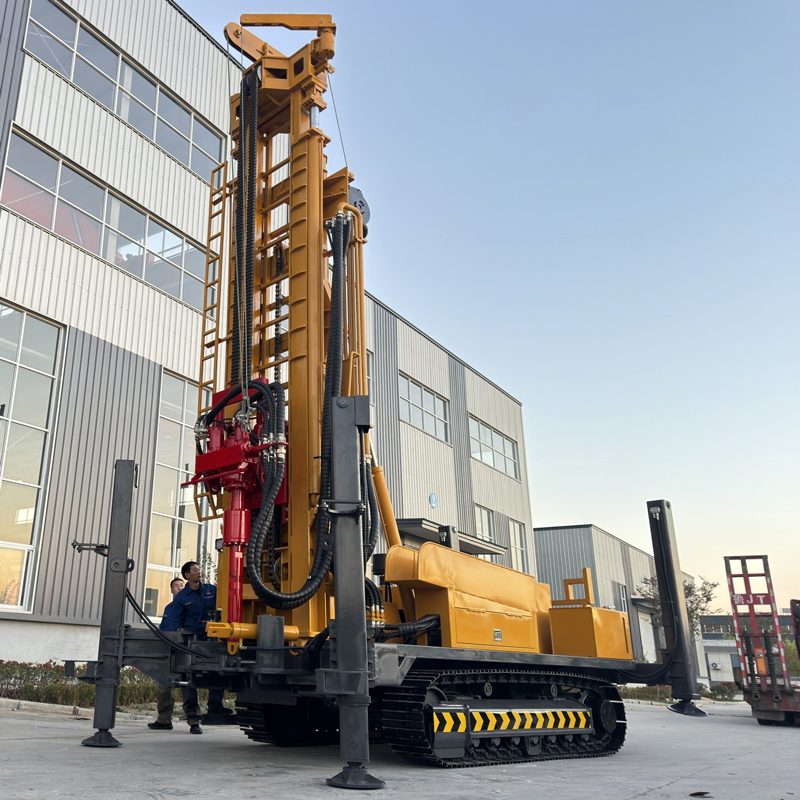

💪 قوة الرفع 52 طن هي ضمان مهم للتحكم في أنابيب الحفر العميقة

عند أعماق آبار من فئة 1000 متر، يفرض الوزن الذاتي لأنابيب الحفر، والاحتكاك بجدار البئر، ووزن الغلاف، والانحشار الموضعي متطلبات أعلى على نظام الرفع. يوفر WR1000S قوة رفع 52 طن وضغط محوري 8 طن، ويمكن استخدامه لعمليات الإنزال والرفع العادية، واستعادة أدوات الحفر العميقة، وبعض عمليات الغلاف كبيرة الحجم. عند مواجهة مقاومة غير طبيعية، يجب إعطاء الأولوية لمعالجتها من خلال تنظيف البئر والرفع البطيء وتقييم حالة البئر.

🔄 عزم الدوران 26000 / 13000 نيوتن·متر مناسب للحفر بأقطار كبيرة والأحمال العالية

الحد الأقصى لعزم دوران النظام الدوار هو 26000 / 13000 نيوتن·متر، مقابل سرعة دوران قصوى 70 / 140 دورة/دقيقة. تكون ظروف السرعة المنخفضة وعزم الدوران العالي أكثر ملاءمة للأقطار الكبيرة والصخور الصلبة وأقسام البئر ذات الاحتكاك العالي؛ بينما يمكن استخدام السرعات الأعلى في المراحل ذات المقاومة الأقل نسبياً. في الآبار العميقة التي يبلغ عمقها 1000 متر، يجب ضبط معاملات الدوران ديناميكياً بناءً على حمل أنابيب الحفر وحالة عودة الفتات.

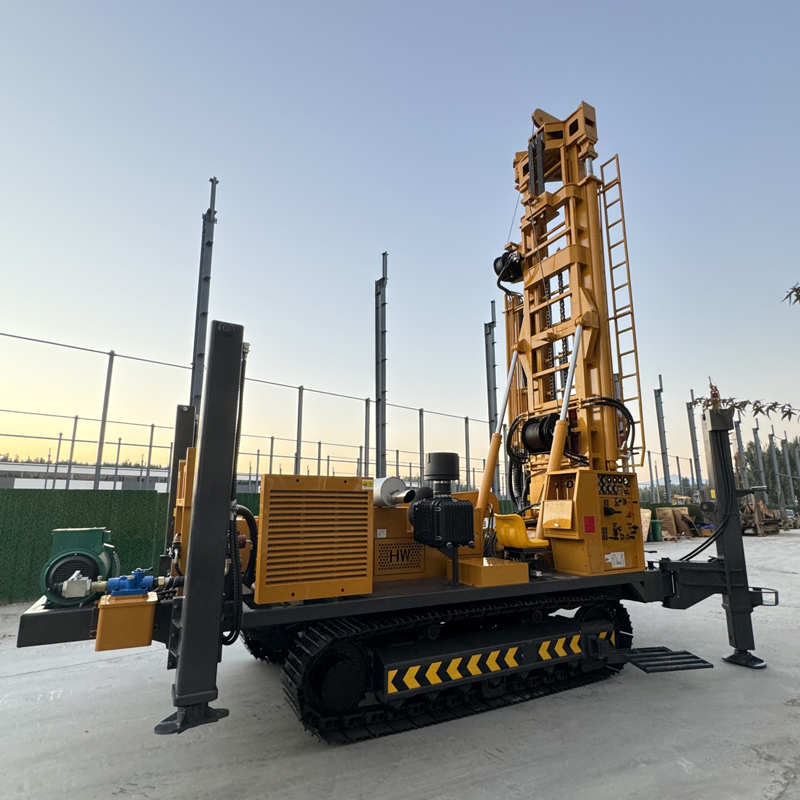

🕳️ نطاق قطر الحفر 105–800 مم يغطي آبار المياه الكبيرة وثقوب المشاريع

يغطي نطاق قطر الحفر 105–800 مم مجموعة متنوعة من الاحتياجات من آبار المياه العميقة التقليدية إلى ثقوب المشاريع كبيرة القطر. يمكن استخدام الأقطار الأكبر لأنابيب البئر الكبيرة والضخ بكميات كبيرة وبعض مشاريع نزح المياه الكبيرة، ولكن كلما زاد القطر، زادت المتطلبات على ضاغط الهواء وأدوات الحفر والغلاف وحمل الجهاز، لذلك لا يمكن تنفيذ العمليات الروتينية بناءً على القطر الأقصى فقط.

💨 ضغط العمل 1.6–8 ميجا باسكال يتناسب مع الحفر بالمطرقة الغاطسة ذات الأحمال الأعلى

ضغط العمل الموصى به 1.6–8 ميجا باسكال، واستهلاك الهواء 16–96 م³/دقيقة. تتطلب مشاريع الآبار العميقة من فئة 1000 متر والصخور الصلبة ذات الأقطار الكبيرة متطلبات عالية جداً على ضغط وتصريف ضاغط الهواء. عند الاختيار الفعلي، يجب تحديد ذلك بشكل شامل بناءً على المطرقة الغاطسة وقطر الحفر وعمق البئر والارتفاع وصلابة الصخور، لأن عدم كفاية التصريف سيؤثر مباشرة على كفاءة الطرق وإزالة الفتات.

💎 الآبار العميقة في الصخور الصلبة مثل الجرانيت والبازلت والحجر الجيري

في الصخور الصلبة المتجانسة، يمكن تجهيزها بمطرقة غاطسة متوسطة وعالية الضغط للحفر بطريقة DTH. في الآبار العميقة من فئة 1000 متر، تكون مسافة نقل فتات الصخور من قاع البئر طويلة، وإذا لم تتم إزالة الفتات بشكل كافٍ، فمن السهل تكوين الرواسب وإعادة التكسير، مما يزيد من عزم الدوران واستهلاك الطاقة. لذلك، تتطلب الآبار العميقة في الصخور الصلبة تدفق هواء مستقراً وتزييتاً جيداً وتنظيفاً مستمراً للبئر.

🌧️ الطبقات السطحية المفككة والطبقات العلوية اللينة

يدعم WR1000S أيضاً الحفر الدوراني بالطين. بالنسبة للتربة والطين والرمال والحصى الرملي، تؤثر استقرارية الجزء العلوي من البئر مباشرة على حفر الآبار العميقة اللاحقة. يمكن استخدام الطين والغلاف وطرق أخرى لتثبيت الجدار لإنشاء قسم بئر مستقر أولاً، ثم الدخول إلى الطبقة الصخرية والتبديل إلى تقنية DTH بالمطرقة الغاطسة.

🧱 مناطق التمزق والشقوق وطبقات تسرب الهواء

عندما تخترق الآبار العميقة مناطق صدع مكسورة، قد يحدث سقوط كتل أو تقلص القطر أو تسرب الهواء أو انحشار. بعد الدخول إلى هذه الأقسام، يجب تقليل سرعة التقدم المفرطة، وتعزيز تنظيف البئر، واستخدام الغلاف أو الرغوة أو تدابير أخرى لتثبيت البئر حسب الحالة. في حالة تسرب الهواء الشديد، يجب تحليل حجم الشقوق والتجاويف، بدلاً من الاعتماد فقط على زيادة ضغط ضاغط الهواء.

💧 التدفق القوي للمياه وطبقات المياه الجوفية الرئيسية

بعد الدخول إلى طبقة المياه الجوفية الرئيسية العميقة، سيؤدي تدفق المياه إلى تغيير إزالة الفتات في البئر وحالة المطرقة الغاطسة والضغط. يجب تسجيل عمق طبقات التدفق الرئيسية، وضبط إمداد الهواء وتنظيف البئر وخطة الغلاف وفقاً لكمية التدفق. في مرحلة إكمال البئر، يجب أيضاً تصميم أنابيب الفلتر وأقسام عزل المياه ونوع المضخة النهائي بناءً على توزيع طبقات المياه الجوفية.

🌾 مشاريع الري الزراعي العميق والمزارع الكبيرة

قد تتطلب المناطق الزراعية ذات منسوب المياه الجوفية العميق والمزارع الكبيرة والمناطق القاحلة آباراً عميقة تزيد عن 500 متر. يمتلك WR1000S احتياطي عمق من فئة 1000 متر، ويمكن استخدامه لآبار الري الزراعي العميقة وآبار المياه عالية التدفق. يجب تحديد قطر البئر وهيكل إكمال البئر بناءً على مساحة الري واحتياجات التدفق وظروف طبقات المياه.

🏠 مياه الشرب العميقة وإمدادات المياه للمجتمعات الكبيرة

بالنسبة للمجتمعات ومشاريع البنية التحتية التي تعاني من نقص مصادر المياه الضحلة أو التي تتطلب إمدادات مياه كبيرة، يمكن استخدام WR1000S لتطوير المياه الجوفية العميقة الكبيرة. قبل التنفيذ الرسمي، يجب إجراء مسح هيدروجيولوجي وتقييم جودة المياه؛ فالجهاز يوفر قدرة الحفر العميق، ولا يمكنه أن يحل محل تقييم طبقات المياه الجوفية وتصميم إمدادات المياه.

⛏️ إمدادات المياه في المناجم ومكافحة الغبار والإنتاج المساعد

غالباً ما تحتاج المناجم الكبيرة إلى مصادر مياه مساعدة مستقرة وطويلة الأجل للحياة والإنتاج. الهيكل المجنزر لـ WR1000S وقوة الرفع 52 طن وقوة 194 كيلوواط أكثر ملاءمة لمشاريع آبار المياه في المناجم ذات الأحمال العالية، ويمكن استخدامها لإمدادات المياه في المخيمات ومكافحة الغبار وتنظيف المعدات وبعض مياه الإنتاج المساعدة.

🌊 حفر آبار نزح المياه في المناجم المفتوحة والمشاريع الكبيرة

يمنح العمق من فئة 1000 متر والقطر الأقصى 800 مم الجهاز القدرة على تنفيذ بعض آبار نزح المياه الكبيرة. يجب تحديد مواقع الآبار ومسافاتها وأقطارها وأنابيب الفلتر وكميات المضخات بناءً على البيانات الهيدروجيولوجية؛ الحفار مسؤول عن إنشاء الثقب، ولا يمكنه أن يحل محل تصميم نزح المياه الكامل.

♨️ الاستكشاف الجيوتحراري وآبار التدرج الحراري

WR1000S مناسب أيضاً لبعض عمليات الاستكشاف الجيوتحراري وحفر آبار التدرج الحراري. بالإضافة إلى عمق الحفر، تتطلب هذه المشاريع مراعاة درجة حرارة الطبقات واستقرار جدار البئر ومواد الغلاف وطريقة التدوير. إذا كان الأمر يتعلق بآبار تطوير جيوتحراري رسمية، فيجب تحديد أدوات الحفر وهيكل إكمال البئر بناءً على تصميم متخصص.

🚀 رفع سريع بسرعة 30 م/دقيقة وتقدم سريع بسرعة 61 م/دقيقة

سرعة الرفع السريع 30 م/دقيقة، وسرعة التقدم السريع 61 م/دقيقة، وتُستخدم بشكل أساسي لإعادة رأس القدرة وتشغيل أنابيب الحفر والحركات المساعدة. في آبار بعمق 1000 متر، قد يبدو الوقت الإضافي لكل عملية قليلاً، لكن تراكمه على المدى الطويل يؤثر بشكل كبير على إجمالي مدة المشروع، لذلك فإن الجمع بين الحركات السريعة وأنابيب الحفر بطول 6 م أكثر قيمة.

⚡ محرك ديزل بقوة 194 كيلوواط يوفر احتياطي طاقة للآبار العميقة جداً

يوفر محرك ديزل بقوة 194 كيلوواط الطاقة لنظام الدوران والتغذية والسير المجنزر والأنظمة المساعدة. يستمر حفر الآبار العميقة جداً لفترات طويلة وبأحمال عالية، لذلك يجب تعزيز صيانة تبريد المحرك وفلتر الهواء ونظام الوقود ودرجة حرارة الزيت الهيدروليكي، لتجنب انخفاض الطاقة بسبب الحرارة العالية والغبار.

🚜 سير مجنزر بسرعة 5 كم/ساعة يحسن كفاءة التنقل داخل مواقع العمل الكبيرة

سرعة سير الجهاز حوالي 5 كم/ساعة، وزاوية الصعود القصوى المرجعية 21°. بالنسبة لجهاز ثقيل يزن 17.8 طن، تُستخدم سرعة السير هذه بشكل أساسي للتنقل داخل موقع العمل وبين مواقع الآبار. قبل الحركة الفعلية، يجب التأكد من قدرة تحمل الطريق والمنحدر ونصف قطر الدوران وحالة الأرض اللينة.

🦵 أرجل هيدروليكية بارتفاع 1.7 متر لتسوية معدات الحفر العميق الكبيرة

شوط الأرجل الهيدروليكية 1.7 م، ويمكن أن يساعد الجهاز على التسوية والاستقرار على منصات غير مستوية. دورة التنفيذ في فئة 1000 متر طويلة، وتؤثر حالة استواء الجهاز مباشرة على تحميل البرج وانحراف البئر وسلامة التشغيل. يجب استخدام ألواح دعم بمساحة كافية على الأرض اللينة لمنع الهبوط على المدى الطويل.

🧵 رافعة مساعدة بقوة 2.5 طن تقلل من صعوبة نقل أدوات الحفر الثقيلة

قوة رفع الرافعة المساعدة 2.5 طن، ويمكن استخدامها لنقل المطرقة الغاطسة وأنابيب الحفر وأدوات الغلاف والملحقات الأخرى في الموقع. مشاريع الآبار العميقة جداً تحتوي على أدوات حفر أكثر وأثقل، لذلك يجب التخطيط لمسارات الرفع ومناطق تخزين المواد بشكل معقول، لتجنب التأثير على مساحة تشغيل الجهاز الرئيسي.

📦 يجب التخطيط المسبق لنقل الجهاز بوزن 17.8 طن

وزن الجهاز حوالي 17.8 طن، والأبعاد الخارجية حوالي 7.3 × 2.25 × 2.75 م. عند النقل، يجب التأكد من حمولة المقطورة وحدود عرض الطريق وارتفاعه وقدرة تحمل الجسور؛ يجب تأمين البرج التلسكوبي بشكل موثوق، وتثبيت أنابيب الحفر بطول 6 م والغلاف بشكل منفصل. بعد الوصول إلى الموقع، يجب أيضاً ترك مساحة كافية لفتح البرج ووضع ضاغط الهواء.

🧰 مضخة الطين والمضخة الطاردة المركزية والمولد ومضخة الرغوة اختيارية

بناءً على الطبقات واحتياجات المشروع، يمكن اختيار مضخة الطين والمضخة الطاردة المركزية والمولد ومضخة الرغوة. تعتمد مشاريع الطبقات المفككة أكثر على نظام الطين، بينما تعتمد الآبار العميقة في الصخور الصلبة أكثر على ضاغط الهواء عالي التصريف والمطرقة الغاطسة، وقد تحتاج الطبقات المتشققة والمتسربة للهواء إلى مساعدة الرغوة. الاختيار المعقول أكثر أهمية من مجرد تكديس الملحقات.

⚠️ ملاحظات تنفيذ وصيانة الآبار العميقة جداً بعمق 1000 متر

قبل التنفيذ اليومي، يجب فحص المحرك والنظام الهيدروليكي والبرج التلسكوبي والأرجل والجنازير والرافعة المساعدة وخراطيم الهواء عالي الضغط وأنابيب الحفر؛ في مرحلة البئر العميق، يجب الاستمرار في تسجيل عزم الدوران وضغط الهواء وعودة الفتات وعودة المياه وتغيرات مقاومة رفع الأنابيب؛ عند استخدام أنابيب حفر بطول 6 م، يجب التأكد من فتح البرج بالكامل وتأمينه بشكل موثوق، ويجب إيقاف التشغيل وتحليل أي اتجاه غير طبيعي في الوقت المناسب.

نظراً لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق البئر ونتائج إكمال البئر على ظروف الموقع الفعلية.

📊 المعلمات الفنية الرئيسية
