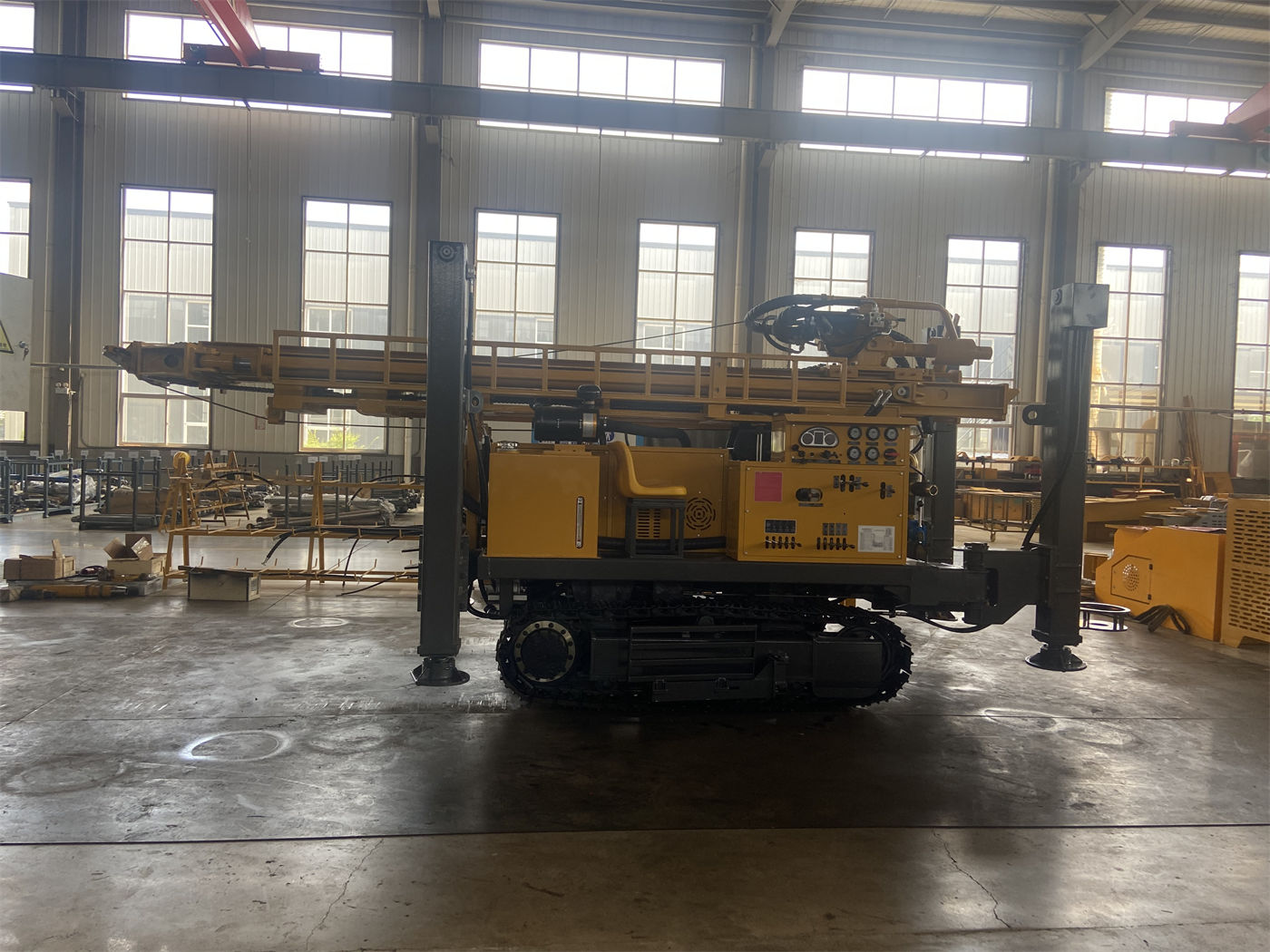

WR400QS هي حفارة آبار مياه هيدروليكية كاملة مجنزرة من فئة 400 متر. تشير البيانات إلى أن عمق الحفر الأقصى 400 متر، وقطر الحفر 105–325 مم، وقوة الرفع 22 طنًا، والحد الأقصى لعزم دوران نظام الدوران 8000/4000 نيوتن·متر، مقابل سرعة دوران قصوى 75/150 دورة/دقيقة، وتدعم مباشرة أنابيب حفر بطول 6 أمتار. عند الشراء، ما يحتاج حقًا إلى تقييم ليس ما إذا كانت قوة 22 طنًا و8000 نيوتن·متر "كبيرة بما يكفي"، بل ما إذا كانت متوافقة مع قطر الحفرة المحدد، والطبقات الصخرية، والقدرات المساعدة.
أولاً: فصل مجموعتي المعلمات: ما الذي تتحكم فيه قوة الرفع وعزم دوران الدوران
تنتمي قوة الرفع 22 طنًا وعزم الدوران 8000/4000 نيوتن·متر إلى نظامين مختلفين، وأهداف التحقق مختلفة أيضًا.
- قوة الرفع تُستخدم بشكل أساسي في إنزال ورفع أنابيب الحفر، واستعادة أدوات الحفر، والتعامل مع أنابيب التغليف. كلما زاد عمق الحفرة، زاد الوزن الذاتي لأنابيب الحفر، والاحتكاك مع جدار الحفرة، ووزن أنابيب التغليف، وأصبح هامش قوة الرفع أكثر أهمية.
- عزم دوران الدوران يتغلب بشكل أساسي على قطع رأس الحفر، والاحتكاك في قاع الحفرة، ومقاومة دوران أدوات الحفر. كلما زاد قطر الحفرة وصلابة الطبقة الصخرية، زاد عزم الدوران المطلوب.
- سرعة الدوران تتناسب عكسيًا مع عزم الدوران: 8000 نيوتن·متر تقابل سرعة قصوى 75 دورة/دقيقة، و4000 نيوتن·متر تقابل سرعة قصوى 150 دورة/دقيقة. توضح البيانات بوضوح أن السرعة المنخفضة مع عزم الدوران العالي مناسبة أكثر لقطر الحفرة الكبير، والصخور الصلبة، وظروف الحمل العالي، بينما السرعة الأعلى مناسبة لمراحل الحفر ذات المقاومة الأقل نسبيًا.
لا يمكن لمجموعتي المعلمات هاتين أن تحل إحداهما محل الأخرى. إذا كانت قوة الرفع كافية لكن عزم الدوران غير كافٍ، سيكون الحفر صعبًا؛ وإذا كان عزم الدوران كافيًا لكن قوة الرفع غير كافية، ستكون عمليات رفع الأنابيب والتغليف محدودة.
ثانيًا: التحقق من عزم الدوران وقوة الرفع وفقًا لقطر الحفرة
يتراوح قطر الحفر لـ WR400QS بين 105–325 مم. عند زيادة قطر الحفرة، تزداد المساحة الحلقية في قاع الحفرة، ويرتفع حمل القطع وإزالة الحطام، ويتغير الطلب على عزم الدوران تبعًا لذلك. لا توفر البيانات قيم عزم الدوران المقابلة لكل قطر حفرة، لذلك لا يمكن استخدام استنتاجات مثل "325 مم مناسبة بالتأكيد لأقصى عزم دوران". قبل الشراء، يجب إبلاغ الشركة المصنعة بقطر الحفرة المخطط له بوضوح، لتقدم الشركة المصنعة توصيات التكوين بناءً على نوع رأس الحفر، وقطر أنابيب الحفر، وظروف الطبقات الصخرية.
يؤثر قطر الحفرة أيضًا على إزالة الحطام وإمداد الهواء. يتراوح ضغط العمل وفقًا للبيانات بين 1.2–3.5 ميجاباسكال، واستهلاك الهواء 16–55 م³/دقيقة، ويمكن مطابقته مع سلسلة المطارق الهوائية ذات الضغط المتوسط والعالية. بالنسبة لقطر الحفرة الأكبر، غالبًا ما تكون كفاية إزاحة ضاغط الهواء أكثر أهمية من مجرد الوصول إلى قيمة الضغط. بعبارة أخرى، لا يقتصر التحقق من قطر الحفرة على عزم الدوران فقط، بل يجب أيضًا حساب المطرقة الهوائية، ورأس الحفر، وإزاحة ضاغط الهواء معًا.
ثالثًا: اختيار وضع الدوران وفقًا للطبقات الصخرية
يمكن لـ WR400QS استخدام الحفر بالمطرقة الهوائية، كما تدعم الحفر الدوراني بالطين. تختلف اختيارات وضع التشغيل باختلاف الطبقات:
| نوع الطبقة | طريقة التنفيذ وفقًا للبيانات | نقاط التحقق |
|---|---|---|
| التربة، الطين، الرمل | يمكن استخدام الحفر الدوراني بالطين | دوران الطين لتثبيت الجدار، وحمل الحطام، والحفاظ على قطر الحفرة |
| الصخور المتجمدة، الحجر الجيري، الحجر الرملي، الجرانيت | يمكن اختيار المطرقة الهوائية ورأس الحفر | صلابة الصخر وقطر الحفرة يحددان اختيار المطرقة الهوائية، مع ضرورة الحفاظ على إمداد هواء مستقر ودوران معقول |
| مناطق التصدع والشقوق | يجب تقليل سرعة التقدم والحفاظ على تنظيف مستمر للحفرة | قد يحدث تساقط كتل، وتسرب هواء، وانحشار، ويتطلب اتخاذ تدابير مساعدة وفقًا لتسرب الهواء وحالة جدار الحفرة |
| طبقات المياه الجوفية والتدفق القوي | ضبط إمداد الهواء، وتنظيف الحفرة، وطريقة التغليف | تغير المياه الجوفية حالة إزالة الحطام وعمل المطرقة الهوائية، ويجب تسجيل عمق طبقة المياه |
من منطق اختيار وضع التشغيل، تميل الصخور الصلبة وقطر الحفرة الكبير إلى السرعة المنخفضة وعزم الدوران العالي؛ ويمكن استخدام سرعة أعلى في مراحل الحفر ذات المقاومة الأقل. تشير البيانات أيضًا إلى أنه يجب اختيار وضع التشغيل المناسب في الموقع وفقًا لقطر الحفرة، وأدوات الحفر، وتغيرات الطبقات الصخرية، وتجنب استخدام سرعة واحدة ثابتة لفترة طويلة.
رابعًا: ما العمق والعمليات التي تناسبها قوة الرفع 22 طنًا
توضح البيانات أن WR400QS توفر قوة رفع 22 طنًا، وهي أعلى بشكل ملحوظ من حفارات آبار المياه الصغيرة والمتوسطة التقليدية. مع زيادة عمق الحفرة، يزداد الوزن الذاتي لأنابيب الحفر، والاحتكاك مع جدار الحفرة، ووزن أنابيب التغليف، وتكون قدرة الرفع الأكبر مفيدة لعمليات الإنزال والرفع العادية، واستعادة أدوات الحفر، والتعامل مع أنابيب التغليف. بالنسبة لمشاريع آبار المياه من فئة 300–400 متر، تقلل أنابيب الحفر بطول 6 أمتار من عدد مرات التوصيل، ولكنها تعني أيضًا أن الأنبوب الواحد أثقل، ويجب أن يغطي نظام الرفع هذه الأوزان والاحتكاك.
لكن البيانات تؤكد أيضًا أنه عند مواجهة انحشار، أو تضيق القطر، أو تساقط كتل من جدار الحفرة، يجب إعطاء الأولوية للحل من خلال تنظيف الحفرة وتعديل العملية، بدلاً من الاعتماد فقط على أقصى قوة رفع للسحب القسري. هذه النقطة غالبًا ما يتم تجاهلها في تقييم الشراء: قوة الرفع هي الحد الأقصى للقدرة، ولا تعني أنه يمكن سحب جميع أدوات الحفر العالقة دون قيد أو شرط في الموقع.
خامسًا: القدرات المساعدة تحدد ما إذا كان يمكن تطبيق المعلمات فعليًا
تسرد البيانات معلومات التجهيز الرئيسية لـ WR400QS:
- قوة الضغط المحوري 4 أطنان، سرعة التقدم السريع 56 م/دقيقة، سرعة الرفع السريع 29 م/دقيقة؛
- محرك Weichai بقدرة 103 كيلوواط؛
- رافعة مساعدة 1.5 طن، تستخدم لنقل المطرقة الهوائية، وأنابيب الحفر، وأدوات التغليف، إلخ؛
- سرعة السير على الجنزير حوالي 3 كم/ساعة، وزاوية التسلق القصوى المرجعية 21°؛
- مشوار الأرجل الهيدروليكية 1.6 متر؛
- وزن الماكينة الكامل حوالي 8.6 طن، والأبعاد الخارجية حوالي 6.25 × 1.7 × 2.39 متر؛
- يمكن تجهيزها اختياريًا بمضخة الطين، والمضخة الطاردة المركزية، والمولد، ومضخة الرغوة حسب المشروع.
يوضح هذا أن قوة الرفع 22 طنًا وعزم الدوران المزدوج ليسا سوى جزء من قدرة الماكينة الكاملة. عند الحفر بالمطرقة الهوائية، تؤثر إزاحة وضغط ضاغط الهواء ونوع رأس الحفر مباشرة على معدل الاختراق؛ وعند الحفر الدوراني بالطين، يؤثر مضخة الطين ونظام الدوران على تثبيت الجدار وإزالة الحطام؛ وقد تتطلب الطبقات ذات التسرب الشديد للهواء مساعدة الرغوة. قبل الشراء، يجب تضمين العملية المخططة، والمعدات المساعدة، وظروف المواد الاستهلاكية في عملية التحقق.
سادسًا: بيانات ظروف التشغيل التي يجب تأكيدها مع الشركة المصنعة قبل الشراء
لا توفر البيانات كفاءة الحفر أو سرعة الاختراق لـ WR400QS عند قطر حفرة محدد وطبقة صخرية محددة، لأن سرعة الاختراق الفعلية في الطبقات الصخرية تعتمد على الطبقة، ورأس الحفر، والمطرقة الهوائية، وقدرة ضاغط الهواء. لذلك، يجب على المشتري عند طلب عرض السعر تجهيز المعلومات التالية:
- عمق البئر المخطط وقطره، خاصة ما إذا كان سيتم الاقتراب من الحد الأقصى 325 مم؛
- سماكة الطبقة السطحية ونوع الطبقة الصخرية، لتحديد مزيج الحفر الدوراني بالطين والحفر بالمطرقة الهوائية؛
- ما إذا كانت هناك مناطق تصدع، أو شقوق، أو تدفق مياه قوي، وما إذا كانت هناك حاجة إلى الرغوة، أو التغليف، أو تدابير أخرى؛
- قطر أنابيب الحفر المخطط استخدامها (توصي البيانات بـ 89 / 102 مم) وطول الأنابيب؛
- ضغط وإزاحة ضاغط الهواء المساعد، وطراز المطرقة الهوائية، ومواصفات رأس الحفر؛
- ظروف النقل، وقدرة تحمل الموقع، ومسار الانتقال، لأن وزن الماكينة الكامل حوالي 8.6 طن.
إذا كان المشروع يتطلب عينات لبية عالية الجودة، تشير البيانات بوضوح إلى أنه يجب استخدام حفارة لبية مخصصة، فإن WR400QS مخصصة لبناء آبار المياه والحفر الهيدروجيولوجي العام. تأكيد هذه الحدود بوضوح عند الشراء يمكن أن يمنع عدم توافق المعدات مع أهداف المشروع.
بشكل عام، توفر قوة الرفع 22 طنًا وعزم الدوران المزدوج 8000/4000 نيوتن·متر لـ WR400QS القدرة الأساسية لبناء آبار المياه من فئة 400 متر، لكن قطر الحفرة، والطبقات الصخرية، وإزاحة ضاغط الهواء، ومزيج العمليات هي المفتاح لتحديد ما إذا كان التكوين مناسبًا. يجب أن تعتمد كفاءة الحفر النهائية، وعمق الحفر، ونتائج إنجاز البئر على ظروف الموقع، ويجب التحقق من قيم التكوين المحددة غير المغطاة في البيانات مع الشركة المصنعة.
