WR400QS

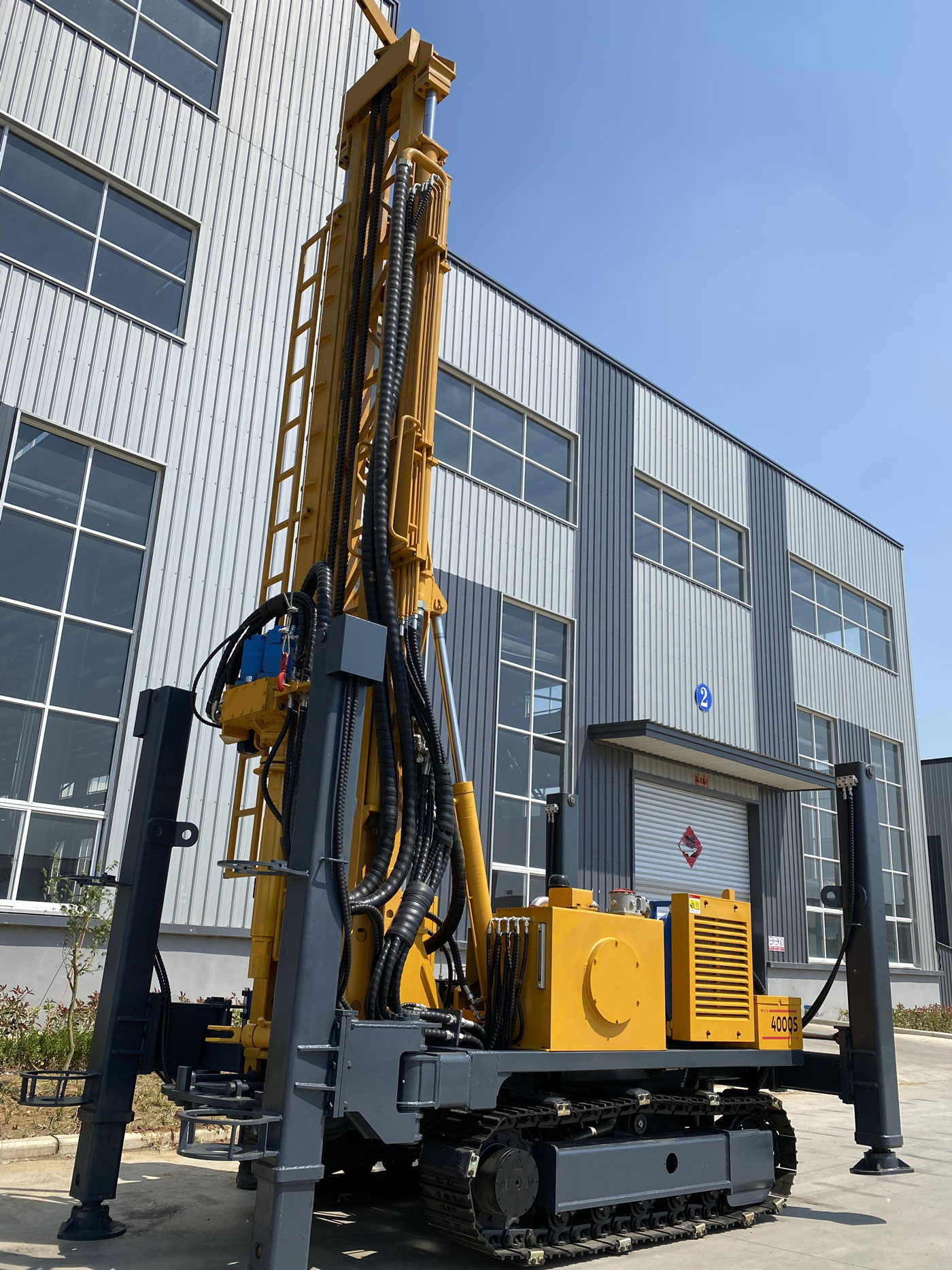

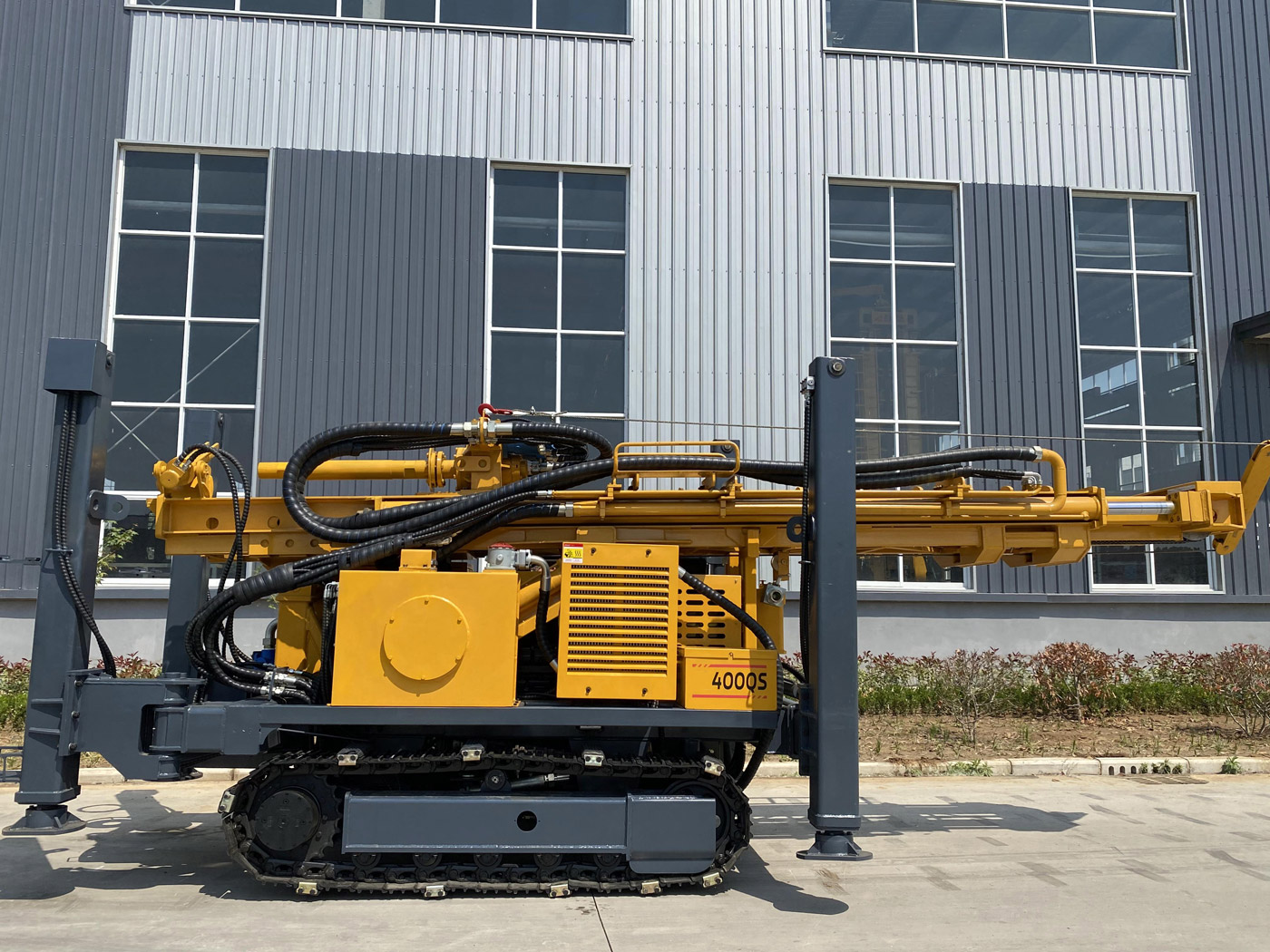

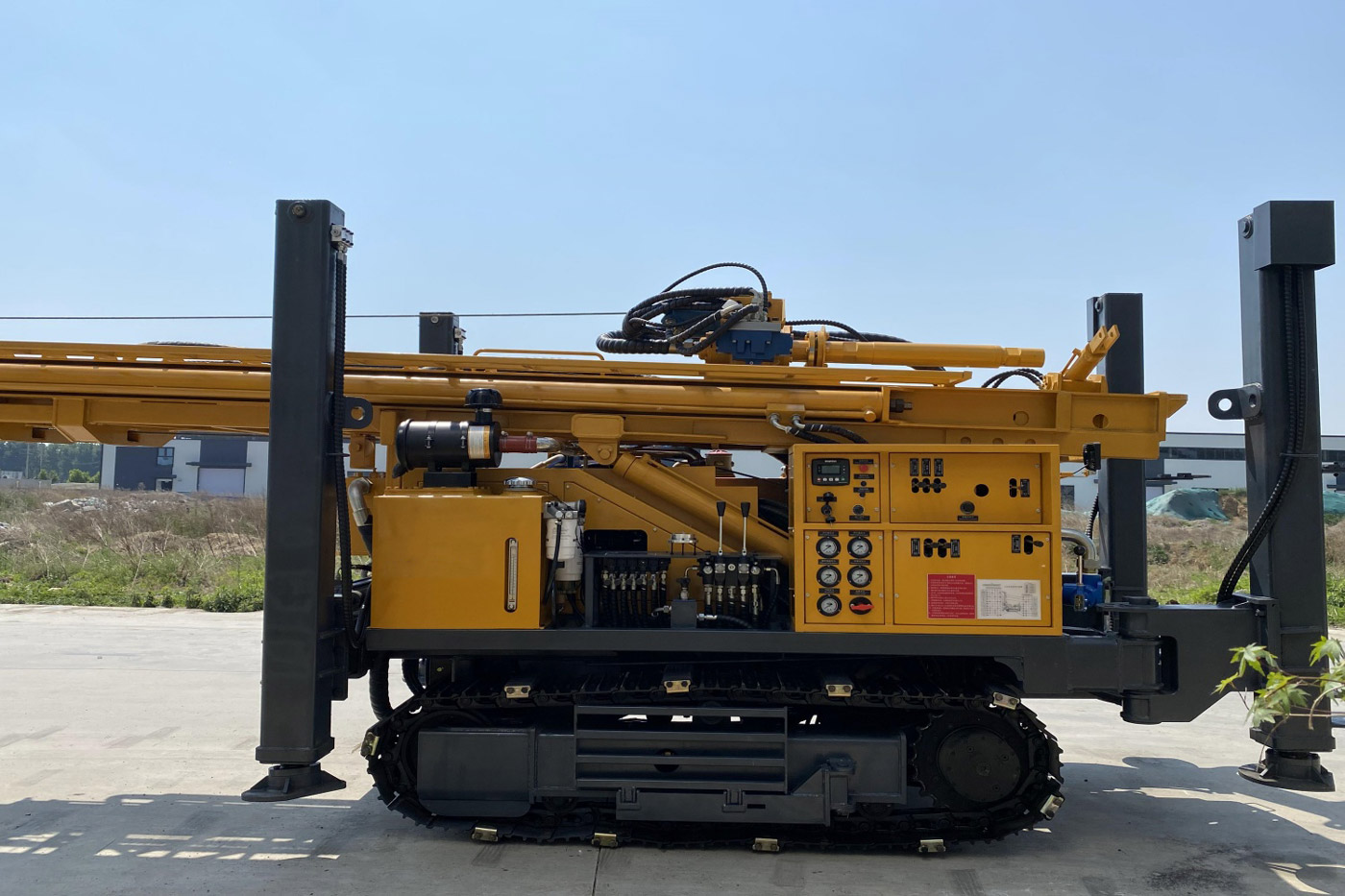

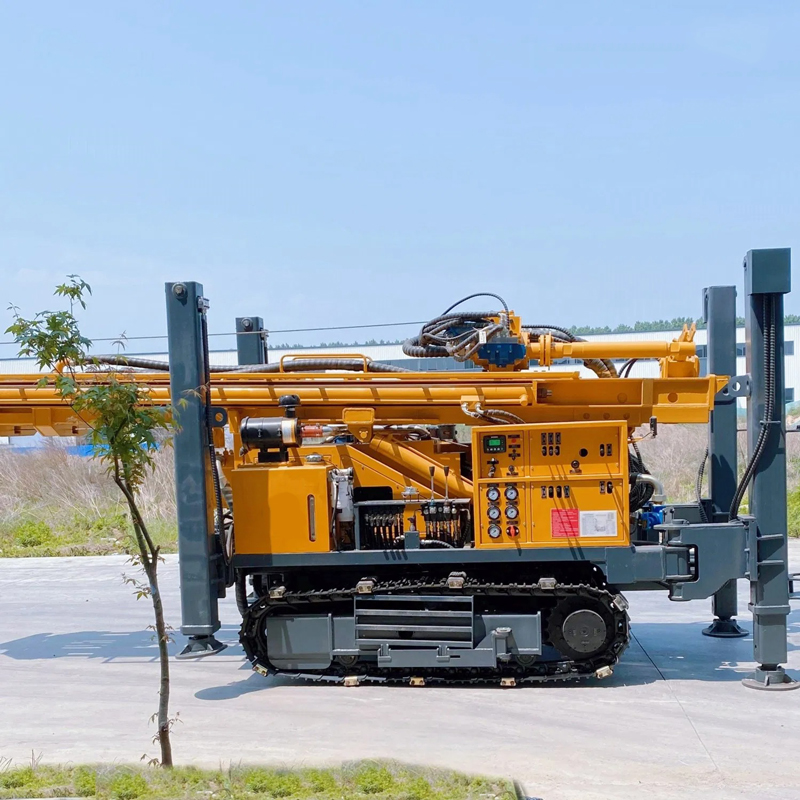

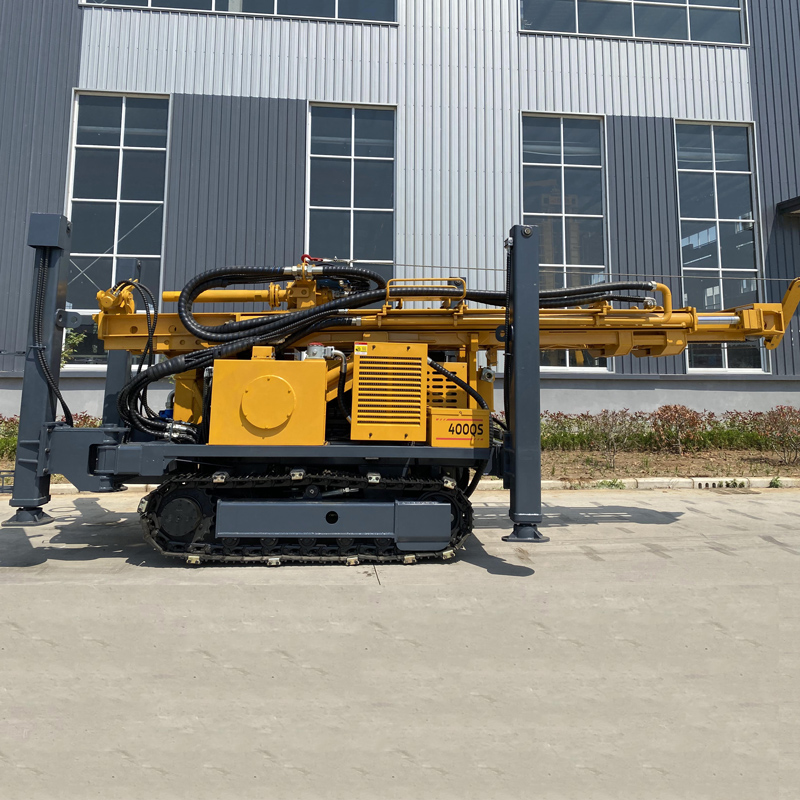

💧 WR400QS حفارة آبار مياه هيدروليكية كاملة مجنزرة بعمق 400 متر

WR400QS هي حفارة هيدروليكية كاملة مجنزرة موجهة لحفر آبار المياه متوسطة وعميقة من فئة 400 متر. مقارنة بالطرازات من فئة 300 متر و350 متر، فقد تحسنت في عمق الحفر وقدرة الرفع والحمل الإجمالي للآلة، كما تدعم مباشرة أنابيب حفر بطول 6 أمتار، مما يجعلها مناسبة لري الأراضي الزراعية وإمداد المياه الريفية وإمداد المياه في المناطق التعدينية ودراسات المياه الجوفية والمشاريع متوسطة وعميقة التي تتطلب كفاءة حفر مستمرة أعلى.

📏 عمق حفر 400 متر أكثر ملاءمة للمشاريع ذات مستويات المياه الجوفية العميقة

الحد الأقصى لعمق الحفر 400 متر، وقطر الحفر 105–325 مم، مما يتيح لـ WR400QS تغطية المزيد من احتياجات تطوير المياه الجوفية متوسطة وعميقة. بالنسبة للمناطق التي تكون فيها الطبقات الحاملة للمياه الضحلة غير مستقرة أو مستوى المياه الجوفية عميقاً أو يتطلب المشروع هامشاً أكبر للبحث عن المياه، توفر المعدات من فئة 400 متر مساحة تنفيذ أكبر من الطرازات التقليدية من فئة 300 متر، لكن يجب تحديد عمق البئر النهائي وفقاً للظروف الهيدروجيولوجية المحلية.

🔩 أنابيب حفر بطول 6 أمتار تقلل عدد مرات توصيل الأنابيب وترفع كفاءة الحفر المستمر

تدعم هذه المعدات مباشرة أنابيب حفر بطول 6 أمتار، مع قطر موصى به 89 / 102 مم. القيمة الرئيسية للأنابيب الطويلة هي تقليل تكرار توصيل الأنابيب، وهو أمر واضح بشكل خاص في مشاريع آبار المياه من فئة 300–400 متر. بالنسبة لفرق التنفيذ، يعني تقليل عدد مرات فك وتركيب أنابيب الحفر وقتاً مساعداً أقل، كما يقلل العبء اليدوي الناتج عن المناولة المتكررة.

💪 قوة رفع 22 طن أكثر ملاءمة لمناولة أنابيب الحفر والغلاف في الآبار متوسطة وعميقة

توفر WR400QS قوة رفع 22 طن، وهي أعلى بشكل ملحوظ من حفارات آبار المياه الصغيرة والمتوسطة التقليدية. مع زيادة عمق البئر، يزداد وزن أنابيب الحفر والاحتكاك مع جدار البئر ووزن الغلاف، وتكون قدرة الرفع الأكبر مفيدة لعمليات الإنزال والرفع العادية واستعادة أدوات الحفر ومناولة الغلاف. لكن عند حدوث انحشار أو تضييق أو سقوط كتل من جدار البئر، يجب إعطاء الأولوية لحل المشكلة من خلال تنظيف البئر وتعديل العمليات بدلاً من الاعتماد فقط على قوة الرفع القصوى للسحب القسري.

🔄 نظام دوران مزدوج الوضع 8000 / 4000 نيوتن·متر

الحد الأقصى لعزم الدوران في نظام الدوران هو 8000 / 4000 نيوتن·متر، مقابل سرعة دوران قصوى 75 / 150 دورة/دقيقة. السرعة المنخفضة مع العزم العالي أكثر ملاءمة للأقطار الكبيرة والصخور الصلبة وأحمال العمل العالية؛ بينما السرعة الأعلى مناسبة لمراحل الحفر ذات المقاومة الأقل نسبياً. يجب على الموقع اختيار الوضع المناسب وفقاً لقطر الحفر وأدوات الحفر وتغيرات الطبقات، وتجنب استخدام سرعة واحدة ثابتة لفترات طويلة.

⚙️ ضغط محوري 4 طن مع تغذية سريعة

الضغط المحوري المرجعي 4 طن، وسرعة التغذية السريعة 56 م/دقيقة، وسرعة الرفع السريع 29 م/دقيقة. يُستخدم الضغط المحوري بشكل أساسي للتحكم في تغذية أدوات الحفر، بينما تُستخدم التغذية السريعة والرفع السريع أكثر في إعادة رأس الطاقة إلى موضعه ومناولة أنابيب الحفر والحركات غير الخاصة بالحفر. أما سرعة اختراق الطبقات الفعلية فتعتمد على التكوين الجيولوجي ولقمة الحفر والمطرقة الهوائية وقدرة ضاغط الهواء.

💨 ضغط عمل 1.2–3.5 ميجاباسكال يناسب المطارق الهوائية متوسطة وعالية الضغط

عند استخدام الحفر بالمطرقة الهوائية DTH، يوصى بضغط عمل 1.2–3.5 ميجاباسكال، واستهلاك هواء 16–55 م³/دقيقة، مما يتوافق مع سلسلة المطارق الهوائية متوسطة وعالية الضغط. بالنسبة للأقطار الأكبر أو الصخور الصلبة المتماسكة أو ظروف الارتفاعات العالية، غالباً ما تكون كفاية تصريف ضاغط الهواء أكثر أهمية من مجرد الوصول إلى قيمة الضغط.

🪨 التنفيذ في الصخور المتجمدة والجيرية والطبقات المتماسكة

عند الدخول في طبقات مثل الصخور المتجمدة والحجر الجيري والحجر الرملي والجرانيت، يمكن اختيار المطرقة الهوائية ولقمة الحفر وفقاً لصلابة الصخر وقطر الحفر. في الصخور الصلبة المتماسكة يجب الحفاظ على إمداد هواء مستقر ودوران معقول وتنظيف غبار الصخور من قاع البئر في الوقت المناسب؛ وإذا انخفضت المخلفات الراجعة أو ظهر شذوذ في ضغط الهواء، يجب أولاً تحديد ما إذا كان هناك انسداد أو تسرب هواء أو تراكم مخلفات في قاع البئر.

🌧️ يمكن استخدام الحفر الدوراني بالطين في التربة والطين والرمال

تشير البيانات إلى أن WR400QS لا يمكن استخدامها فقط مع الحفر بالمطرقة الهوائية، بل تدعم أيضاً الحفر الدوراني بالطين. بالنسبة للتربة والطين والرمال وغيرها من الطبقات الرخوة، تساعد دورة الطين في تدعيم الجدار وحمل فتات الحفر والحفاظ على قطر البئر. عندما تكون الطبقة السطحية سميكة، يجب إعطاء الأولوية لاستقرار جدار البئر قبل الدخول إلى الطبقات الصخرية لتنفيذ الحفر الهوائي بالمطرقة.

🧱 يجب تقليل سرعة التغذية في مناطق الكسر والشقوق

قد تسبب مناطق الكسر سقوط كتل وتسرب هواء وانحشار أدوات الحفر. في هذه الحالة يجب تقليل التغذية السريعة والحفاظ على تنظيف مستمر للبئر، واستخدام الرغوة أو الغلاف أو تدابير مساعدة أخرى وفقاً لتسرب الهواء وحالة جدار البئر. إذا زادت مقاومة دوران أدوات الحفر فجأة، يجب تحديد ما إذا كان هناك سقوط كتل أو تضييق داخل البئر.

💧 استراتيجية التنفيذ في الطبقات الحاملة للمياه ومناطق التدفق القوي

بعد الدخول إلى الطبقة الحاملة للمياه الرئيسية، تغير المياه الجوفية حالة إزالة المخلفات داخل البئر وعمل المطرقة الهوائية. يجب تسجيل عمق طبقة خروج المياه في الوقت المناسب، وتعديل إمداد الهواء وتنظيف البئر وطريقة الغلاف وفقاً لكمية التدفق. في مرحلة إكمال البئر يجب أيضاً تركيب أنابيب الترشيح وأقسام سد المياه بشكل معقول وفقاً لموقع الطبقة الحاملة للمياه، لضمان تأثير الضخ لاحقاً.

⛏️ إمداد المياه في المناطق التعدينية تطبيق مهم للمعدات من فئة 400 متر

غالباً ما تحتاج المناطق التعدينية إلى مياه للاستخدام اليومي وكبح الغبار وغسل المعدات والإنتاج المساعد. الهيكل المجنزر لـ WR400QS مناسب للطرق الحصوية في المناطق التعدينية والأسطح غير المستوية عموماً، كما يغطي عمق الحفر من فئة 400 متر طبقات المياه الجوفية الأعمق، مما يجعله مناسباً بشكل خاص لمشاريع إمداد المياه في مخيمات المناجم وقواعد الاستكشاف والمناطق التعدينية المكشوفة.

🌾 ري الأراضي الزراعية ومناطق الزراعة الواسعة

بالنسبة للأراضي الزراعية والبساتين ومناطق الزراعة المحمية ذات مستويات المياه الجوفية العميقة، يمكن لحفارة من فئة 400 متر توفير هامش أكبر لعمق البحث عن المياه. تقلل أنابيب الحفر بطول 6 أمتار عدد مرات التوصيل، مما يناسب التنفيذ المستمر لعدة آبار ري. يجب تصميم قطر البئر الفعلي ونوع المضخة بشكل منفصل وفقاً لكمية المياه المتوقعة وحجم الري.

🏠 إمداد المياه الريفية وآبار المناطق النائية

في القرى والمناطق النائية التي لا تغطيها شبكات الإمداد المركزية بشكل كافٍ، يمكن استخدام WR400QS لآبار إمداد المياه على مستوى القرية والمدارس والعيادات والمجتمعات الصغيرة لتطوير المياه الجوفية. تعتمد المعدات على محرك ديزل وهيكل مجنزر، مما يقلل الاعتماد على مصدر كهرباء ثابت في الموقع، ويجعلها أكثر ملاءمة لمشاريع آبار المياه في الميدان.

🧭 دراسات المياه الجوفية والمشاريع الهيدروجيولوجية

بالإضافة إلى إكمال الآبار مباشرة، يمكن استخدام المعدات في دراسات المياه الجوفية وحفر الآبار الهيدروجيولوجية العامة، من خلال تسجيل تغيرات الطبقات وعودة المياه وكمية التدفق وعمق البئر أثناء الحفر، لتوفير مرجع لاختيار مواقع الآبار اللاحقة وتقييم المياه الجوفية. إذا كان المشروع يتطلب عينات لباب عالية الجودة، فيجب استخدام حفارة لباب مخصصة.

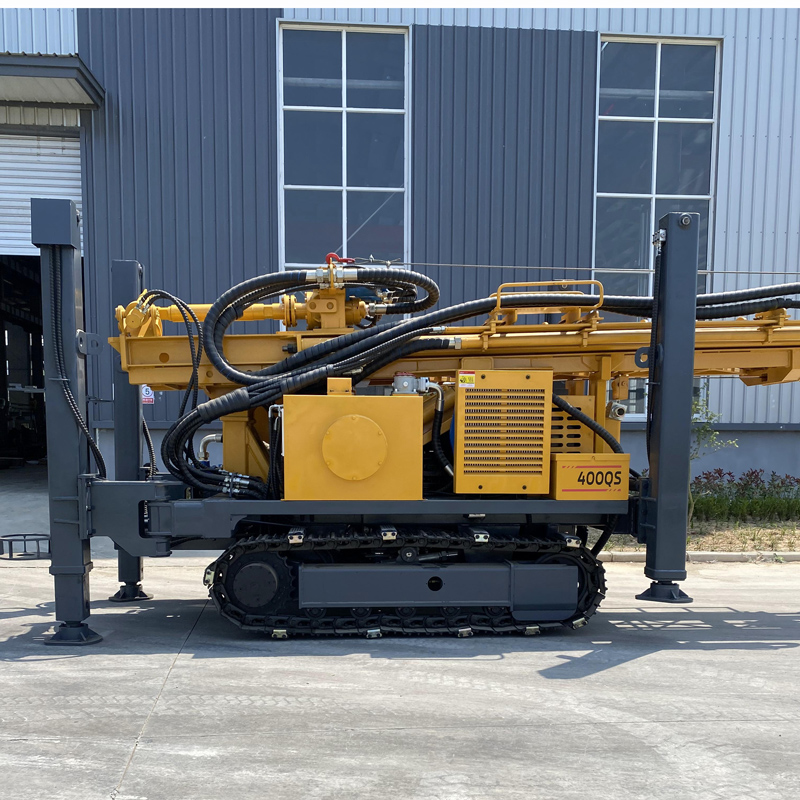

🚜 سير مجنزر بسرعة 3 كم/ساعة يرفع كفاءة الانتقال داخل موقع العمل

سرعة السير المجنزر حوالي 3 كم/ساعة، والحد الأقصى لزاوية الصعود المرجعية 21°. مقارنة بالآلات الأصغر، يبلغ الوزن الإجمالي لـ WR400QS 8.6 طن، لذلك يجب عند الانتقال الانتباه أكثر إلى قدرة تحمل الأرض واستقرار المنحدرات ومسار النقل. يجب توخي الحذر عند الحركة على الأسطح الزلقة والتربة الرخوة والمنحدرات الجانبية.

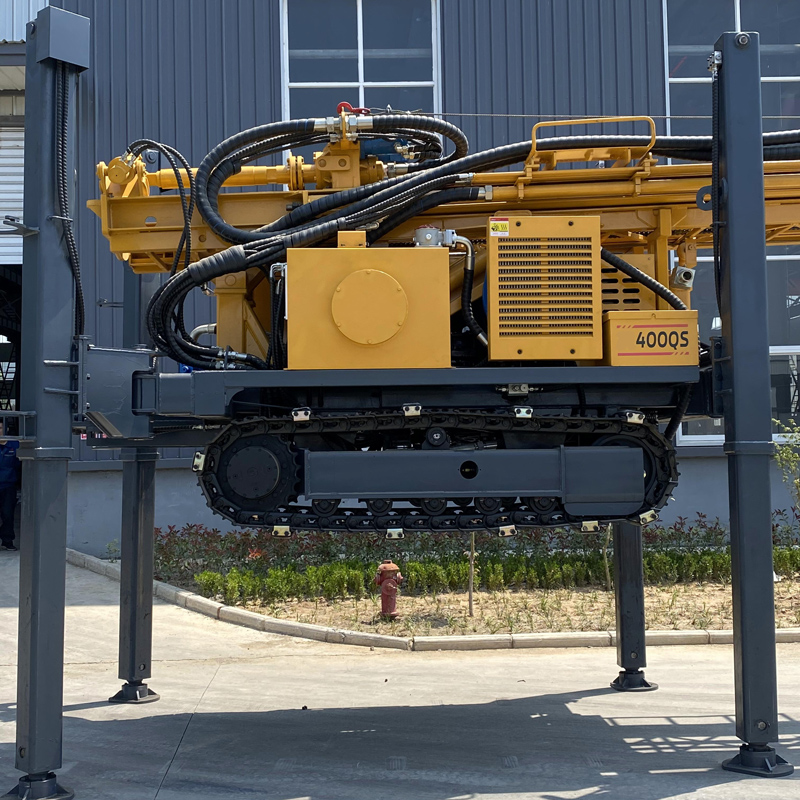

🦵 أرجل هيدروليكية بطول 1.6 متر ترفع استقرار الحفر

مشوار الأرجل الهيدروليكية 1.6 متر، ويمكن استخدامها لتسوية المعدات ودعمها بشكل مستقر. دورة تنفيذ الحفر من فئة 400 متر أطول، لذا يكون استقرار المعدات أثناء الحفر مهماً جداً. على الأرض الرخوة يجب استخدام ألواح دعم لضمان توزيع الحمل على الأرجل بالتساوي وتجنب الهبوط طويل الأمد الذي قد يؤدي إلى ميل البرج.

⚡ محرك Weichai بقوة 103 كيلوواط يوفر طاقة مستمرة

تستخدم WR400QS محرك Weichai بقوة 103 كيلوواط، لتوفير الطاقة لنظام الدوران والتغذية والسير المجنزر والأرجل والأنظمة المساعدة. تستمر عمليات الحفر متوسطة وعميقة وفي الصخور الصلبة لفترات طويلة، لذا يجب تنظيف مرشح الهواء والمبرد بانتظام، والانتباه إلى تبريد المحرك وجودة الوقود، لتجنب انخفاض الطاقة تحت الحمل العالي.

🧵 رافعة مساعدة 1.5 طن لمناولة أدوات الحفر والملحقات

قوة الرفع للرافعة المساعدة الصغيرة 1.5 طن، ويمكن استخدامها لمناولة المطرقة الهوائية وأنابيب الحفر وأدوات الغلاف والملحقات الأخرى في الموقع. الاستخدام المعقول للرافعة يمكن أن يقلل الجهد اليدوي، لكن يجب التحكم في الحمل أثناء الرفع وتجنب وقوف الأشخاص تحت الأجسام المعلقة أو في اتجاه شد الكابل.

📦 وزن إجمالي 8.6 طن وتخطيط النقل

الوزن الإجمالي حوالي 8.6 طن، والأبعاد الخارجية حوالي 6.25 × 1.7 × 2.39 متر. لا تزال تحافظ على هيكل مضغوط نسبياً مقارنة بمعدات الآبار العميقة الأكبر، لكن النقل يتطلب شاحنة مسطحة مناسبة ونقاط تثبيت ومنحدرات صعود وهبوط. يجب تثبيت أنابيب الحفر بطول 6 أمتار والملحقات الأخرى بشكل منفصل لتجنب التدحرج والاصطدام أثناء النقل.

🧰 مضخة طين ومضخة طرد مركزي ومولد كهرباء ومضخة رغوة اختيارية

يمكن تجهيز WR400QS وفقاً للمشروع بمضخة طين أو مضخة طرد مركزي أو مولد كهرباء أو مضخة رغوة. مشاريع الطبقات الرخوة تولي أهمية أكبر لنظام الطين والصرف، ومشاريع الصخور الصلبة تركز أكثر على المطرقة الهوائية وضاغط الهواء، بينما قد تحتاج الطبقات ذات تسرب الهواء الشديد إلى مساعدة الرغوة. التجهيز حسب المشروع يمكن أن يقلل الاستثمار غير الضروري في المعدات.

⚠️ ملاحظات التنفيذ والصيانة

قبل بدء العمل يومياً يجب فحص المحرك والنظام الهيدروليكي ورأس الدوران والجنازير والأرجل وأنابيب الحفر وخراطيم الهواء عالي الضغط؛ أثناء الحفر بالمطرقة الهوائية يجب فحص تزييت المطرقة وحالة ضاغط الهواء؛ أثناء الحفر بالطين يجب الانتباه إلى سلاسة الدورة؛ بعد انتهاء العمل يجب تنظيف الطين والغبار وفتات الصخور في الوقت المناسب، وفحص أسنان أنابيب الحفر والوصلات الهيدروليكية والقطع التالفة.

نظراً لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب اعتبار كفاءة الحفر النهائية وعمق الحفر ونتيجة إكمال البئر وفقاً لظروف الموقع الفعلية.
