شراء حفار آبار مياه WR1000S بعمق 1000 متر: قوة رفع 52 طن وعزم دوران 26000 نيوتن·متر، كيف تتجنب عدم ت

عند شراء حفار آبار مياه بمستوى 1000 متر مثل WR1000S، من السهل الوقوع في خطأ التقييم التالي: مقارنة قوة الرفع وعزم الدوران وعمق الحفر للحفار نفسه فقط، بينما يتم التعامل مع أدوات الحفر وضاغط الهواء في وقت لاحق. والنتيجة هي أن معلمات الماكينة الرئيسية تستوفي المعايير، ولكن بعد إدخالها في الحفرة الفعلية، تظهر في أقسام الصخور الصلبة ذات القطر الكبير مشاكل مثل عدم كفاية إزالة الحطام، انخفاض كفاءة الطرق، أو عدم توافق مواصفات قضيب الحفر مع رأس الطاقة ونظام الدوران. لتجنب هذا عدم التوافق، فإن الجوهر هو التحقق من قطر الثقب، عمق الثقب، قضيب الحفر، المطرقة الهوائية وضغط وتدفق ضاغط الهواء في سلسلة معلمات واحدة، بدلاً من تقسيمها إلى قوائم منفصلة.

أولاً تأكد من حدود معلمات WR1000S نفسه

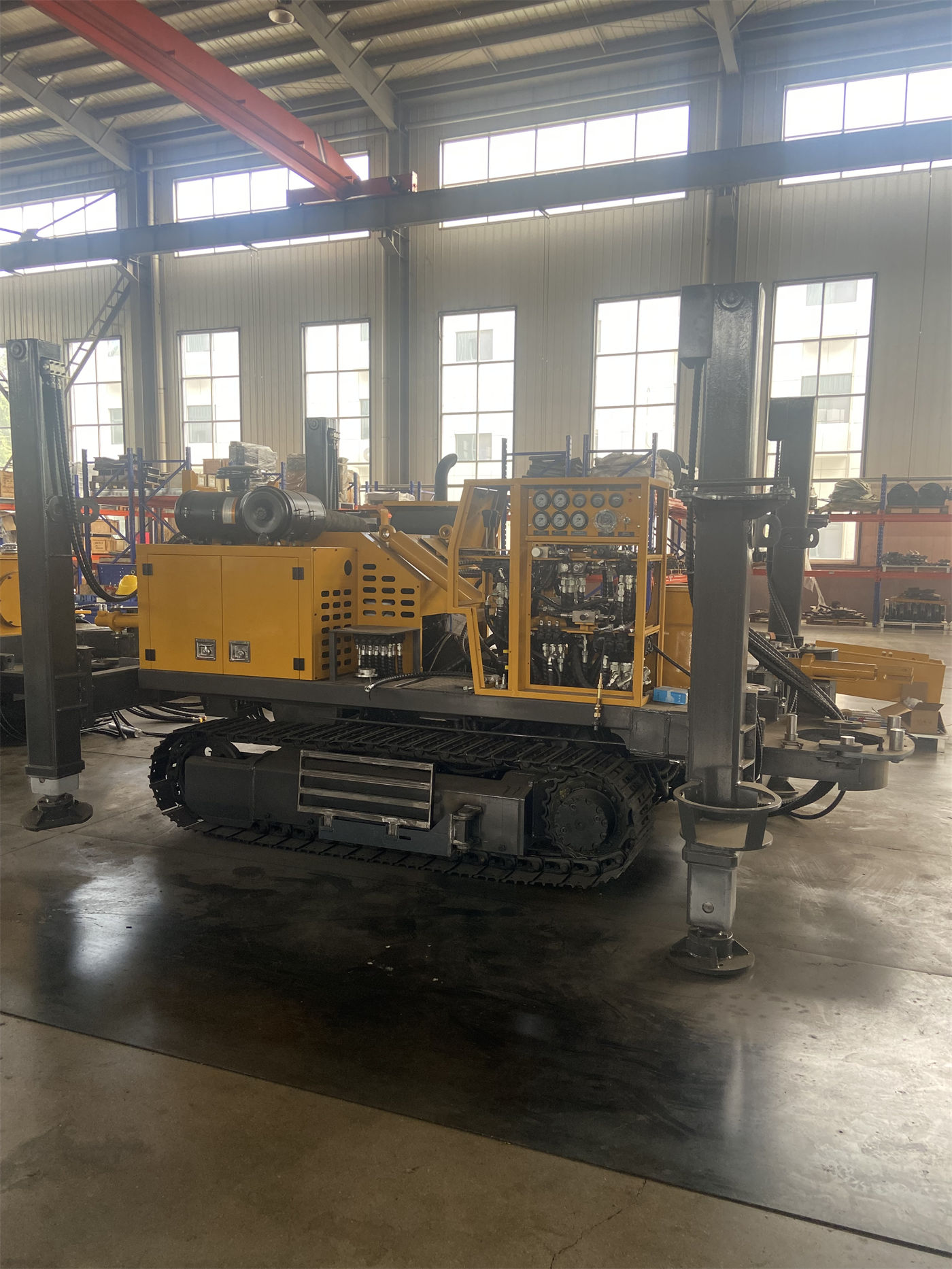

WR1000S هو حفار آبار مياه مجنزر بعمق 1000 متر مع برج تلسكوبي، والمعلمات الرئيسية كالتالي:

تشير هذه المعلمات إلى أن WR1000S يمتلك احتياطي عمق بمستوى 1000 متر وقدرة على قطر أقصى 800 مم، لكن 105–800 مم هو نطاق قطر الثقب، ولا يعني أن كل قطر يمكن تنفيذه بشكل روتيني بأقصى قطر في أي عمق وأي طبقة أرضية. كلما زاد القطر، زادت المتطلبات على ضاغط الهواء، أدوات الحفر، الغلاف وحمل الماكينة الكلي، ويجب أخذ هذا القيد في الاعتبار في مرحلة الاختيار.

من أين تظهر عادةً حالات عدم التوافق في الثقوب العميقة ذات القطر الكبير

عدم توافق أدوات الحفر مع قدرة ضاغط الهواء غالباً لا يكون خطأ في معلمة واحدة، بل عدة حلقات متشابكة:

• عند زيادة قطر الثقب، تزداد مساحة الحلقة السنوية وكمية فتات الصخور، وبالتالي يزداد تدفق الهواء المطلوب لإزالة الحطام.
• عند زيادة عمق الثقب، تطول مسافة نقل فتات الصخور من قاع الثقب، وإذا لم تكن إزالة الحطام كافية، يسهل تكوين الرواسب وإعادة التكسير، مما يزيد عزم الدوران واستهلاك الطاقة.
• للمطرقة الهوائية نطاق ضغط عمل خاص بها، ونقص ضغط الهواء يؤثر مباشرة على طاقة الطرق وتردده.
• عندما يكون تدفق ضاغط الهواء غير كافٍ، تنخفض كفاءة الطرق وإزالة الحطام في نفس الوقت، وتتباطأ سرعة الحفر، ويزداد تآكل أدوات الحفر واستهلاك الوقود لكل وحدة تقدم.
• إذا لم تتوافق مواصفات قطر قضيب الحفر والخيط وواجهة رأس الطاقة، فسيحد ذلك من النقل الفعلي لعزم الدوران وقوة الرفع.

لذلك في مرحلة الشراء، يجب اعتبار قوة الرفع 52 طن وعزم الدوران 26000/13000 نيوتن·متر لـ WR1000S كحد أقصى للقدرة، ثم إعادة حساب المتطلبات تحت القطر الفعلي وعمق الثقب والطبقة الأرضية، والتأكد من أن المتطلبات تقع ضمن هذا الحد.

ربط قطر الثقب، عمق الثقب، قضيب الحفر، المطرقة الهوائية وضاغط الهواء في سلسلة معلمات واحدة

قطر الثقب وعمق الثقب

يحدد قطر الثقب قناة إزالة الحطام الحلقية وكمية فتات الصخور المتولدة، ويحدد عمق الثقب مسافة صعود فتات الصخور والوزن الذاتي لعمود الحفر. نطاق القطر 105–800 مم لـ WR1000S واسع، وعند الشراء يجب تحديد قطر الحفر الرئيسي وأقصى قطر للمشروع، وتوضيح عمق القسم الذي سيُستخدم فيه أقصى قطر وعدد الأمتار المستمرة. اعتبار "800 مم" مجرد معلمة قدرة للجهاز، واعتبار "800 مم في أي عمق" شرطاً للتنفيذ، أمران مختلفان.

مواصفات قضيب الحفر

يستخدم WR1000S قضيب حفر بطول 6 م، والقطر الموصى به 114 مم. يجب أن تتوافق مواصفات قضيب الحفر مع واجهة رأس الطاقة، نقل عزم الدوران ونظام الرفع. يجب إدراج خيط قضيب الحفر، استقامته وحالته من حيث الإجهاد في الفحص المستمر. في عمق ثقب بمستوى 1000 متر، إذا كانت مواصفات قضيب الحفر صغيرة جداً، فقد يصبح نقل عزم الدوران وقوة عمود الحفر قيداً؛ وإذا كانت كبيرة جداً، يجب التحقق من توافقها مع رأس الطاقة، الظرف وأدوات الرفع. يجب تأكيد قائمة التوافق المحددة مع الشركة المصنعة.

المطرقة الهوائية وضغط العمل

في الصخور الصلبة الكاملة، يمكن تجهيز WR1000S بمطرقة هوائية متوسطة أو عالية الضغط للحفر DTH، بضغط عمل موصى به 1.6–8 ميجاباسكال. للمطرقة الهوائية نطاق ضغط مطلوب خاص بها، وعند الاختيار يجب مواءمة ضغط العمل المقدر للمطرقة الهوائية مع ضغط خرج ضاغط الهواء، وليس فقط النظر إلى القيمة الاسمية القصوى لضاغط الهواء. ارتفاع الارتفاع عن سطح البحر يقلل من قدرة الخرج الفعلية لضاغط الهواء، ويجب إدراج تصحيح الارتفاع في حساب الضغط والتدفق للمشاريع المرتفعة.

تدفق ضاغط الهواء

نطاق استهلاك الهواء المذكور في بيانات WR1000S هو 16–96 م³/دقيقة. هذا النطاق واسع جداً، مما يشير إلى أن استهلاك الهواء يتغير حسب قطر الثقب، عمق الثقب، طراز المطرقة الهوائية وعملية الحفر. عند الشراء، يجب الجمع بين "قطر الحفر الرئيسي + أقصى عمق ثقب + الطبقة الصخرية المستهدفة + الارتفاع"، وتأكيد متطلبات التدفق في ظروف العمل المقابلة مع الشركة المصنعة ومورد ضاغط الهواء، ولا يمكن الاعتماد فقط على الحد الأدنى لتجهيز الماكينة، ولا افتراض أن 96 م³/دقيقة مناسب لجميع ظروف العمل.

بنود يُنصح بتأكيدها كتابياً مع الشركة المصنعة قبل الشراء

• نطاق ضغط وتدفق ضاغط الهواء الموصى به لـ WR1000S تحت قطر الحفر الرئيسي وأقصى قطر مخطط لهما.
• طراز المطرقة الهوائية المزمع استخدامها، ضغط العمل المقدر واستهلاك الهواء، وعلاقة توافقها مع نطاق ضغط WR1000S الموصى به.
• هل تتوافق المواصفات البديلة لقضيب الحفر بخلاف 6 م و114 مم الموصى به مع رأس الطاقة ونظام الرفع، وما هي حدود التوافق.
• عند التحول من الحفر بالطين إلى عملية DTH بالمطرقة الهوائية في أقسام القطر الكبير، كيف يجب تجهيز طريقة دعم جدار الحفرة العلوي ومخطط الغلاف.
• تصحيح تأثير ارتفاع المشروع ودرجة الحرارة المحيطة على ضغط وتدفق الخرج الفعلي لضاغط الهواء.
• مبادئ التعامل مع الأقسام المعقدة مثل تسرب الهواء، تدفق المياه، مناطق التكسر، وتدابير تثبيت الثقب التي يجب تحضيرها مسبقاً.

لا يمكن الحصول على إجابات كل هذه الأسئلة من جدول معلمات الجهاز، وبعضها يحتاج إلى الحكم بناءً على بيانات الهيدروجيولوجيا للمشروع. ما يوفره الجهاز هو القدرة على إنشاء الثقب والتحكم في عمود الحفر، ولا يمكن أن يحل محل تقييم طبقة المياه الجوفية، تصميم إمداد المياه وتصميم خفض المياه.

المظاهر النموذجية عندما تكون قدرة الحفار كافية لكن الملحقات غير قادرة على المواكبة

إذا ظهرت الحالات التالية، يجب فحص أدوات الحفر وضاغط الهواء أولاً، بدلاً من تعديل معلمات تشغيل الحفار فقط:

• سرعة الحفر في قسم القطر الكبير أقل بشكل ملحوظ من المتوقع، وكمية الحطام العائدة من فوهة الثقب قليلة أو متقطعة.
• يرتفع عزم الدوران واستهلاك الطاقة بسرعة بعد زيادة عمق الثقب، مع وجود علامات إعادة تكسير.
• طرق المطرقة الهوائية ضعيف أو تردده غير طبيعي، لكن قراءة مقياس الضغط لا تزال ضمن النطاق الاسمي.
• الحاجة المتكررة لتنظيف الثقب أو رفع وإنزال قضيب الحفر لمعالجة الرواسب.

ترتبط هذه المظاهر بطول مسافة نقل فتات الصخور من قاع الثقب وعدم كفاية إزالة الحطام، وتشير البيانات أيضاً إلى أن الثقوب العميقة في الصخور الصلبة تحتاج إلى تدفق هواء مستقر، تشحيم جيد وتنظيف مستمر للثقب. يجب أن يقوم الفنيون في الموقع بتشخيص ومعالجة محددة وفقاً لظروف العمل الفعلية، وما يمكن فعله في مرحلة الشراء هو التحقق بوضوح من معلمات الملحقات، لتجنب اكتشاف عدم مناسب تدفق ضاغط الهواء أو مواصفات أدوات الحفر بعد وصول الجهاز إلى الموقع.

خلاصة

عند شراء WR1000S للثقوب العميقة ذات القطر الكبير، فإن قوة الرفع 52 طن وعزم الدوران 26000/13000 نيوتن·متر يحلان مشكلة التحكم في عمود الحفر وقدرة الدوران، لكنهما لا يحلان محل حساب توافق ضاغط الهواء وأدوات الحفر. إن مواءمة قطر الثقب، عمق الثقب، مواصفات قضيب الحفر، ضغط عمل المطرقة الهوائية وتدفق ضاغط الهواء بنداً بنداً في سلسلة معلمات واحدة، مع إجراء تصحيحات حسب الارتفاع والطبقة الأرضية وظروف تدفق المياه، هو المسار العملي لتجنب "استيفاء الماكينة الرئيسية للمعايير وتخلف الملحقات". يجب التحقق كتابياً بنداً بنداً مع الشركة المصنعة في مرحلة تأكيد الشراء لطرازات ضاغط الهواء والمطرقة الهوائية ونطاق توافق قضبان الحفر البديلة غير المغطاة في البيانات.
