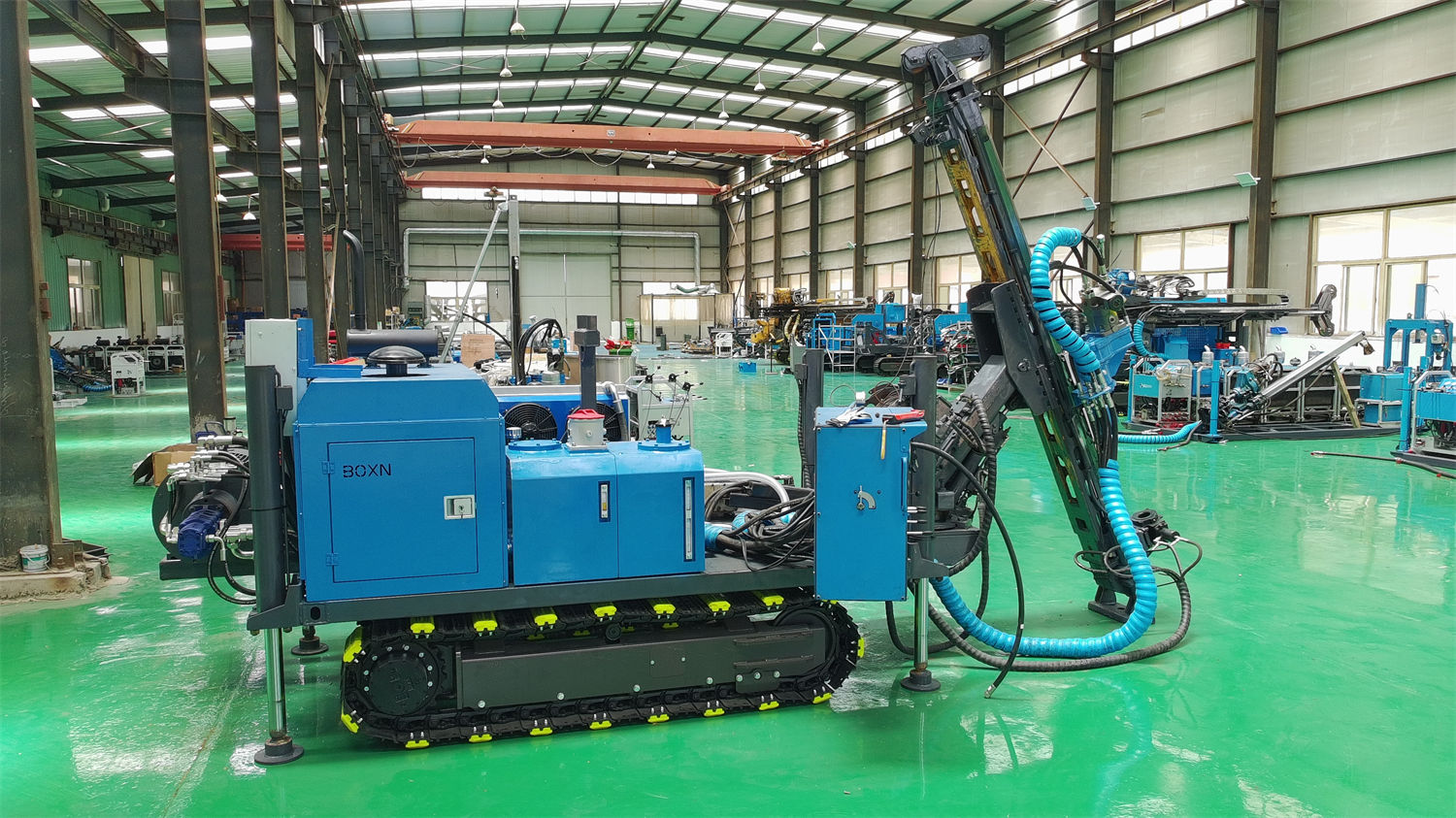

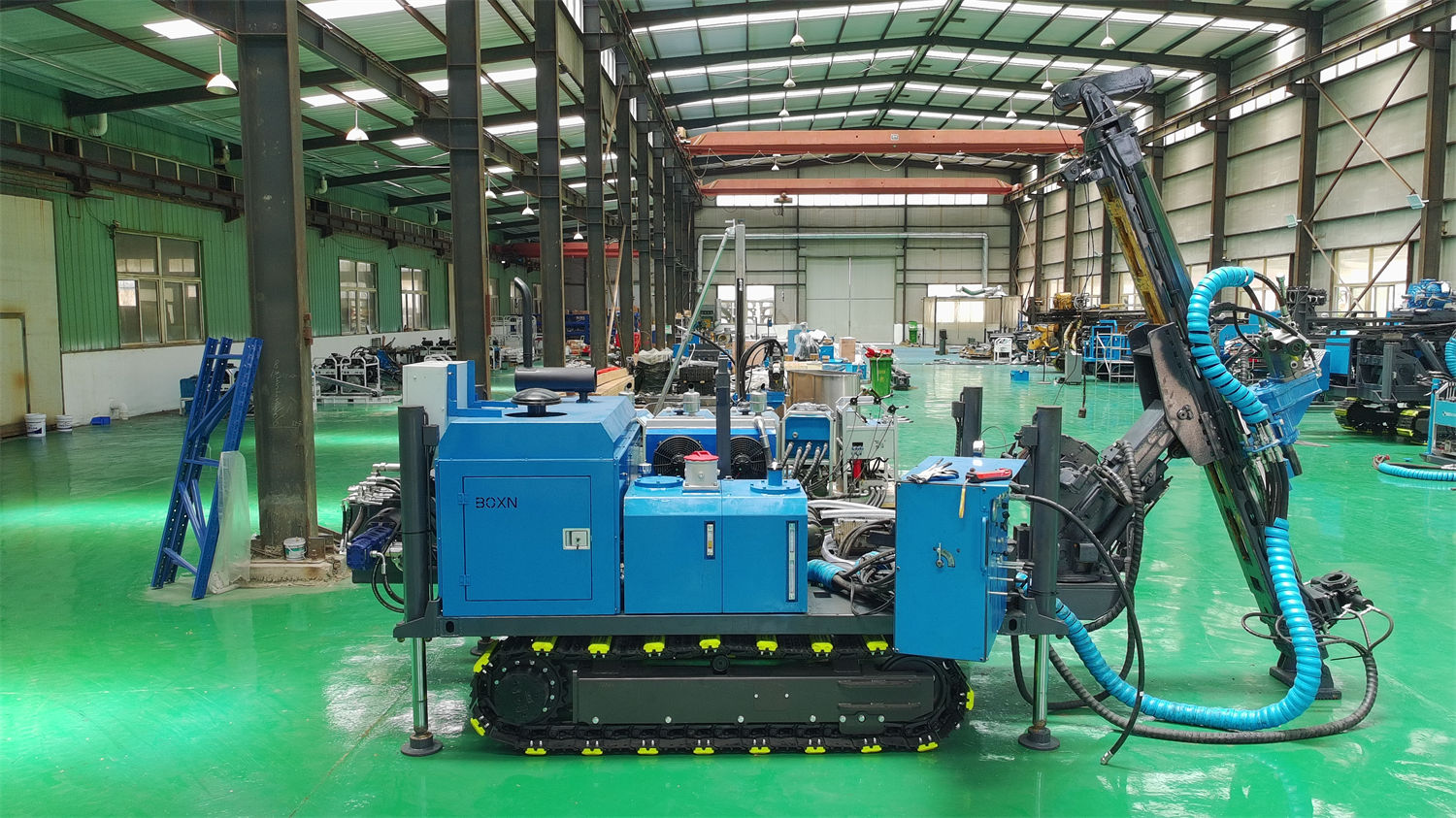

CR800UG هي حفارة كور هيدروليكية كهربائية بالكامل موجهة للأنفاق في المناجم تحت الأرض ومنصات الحفر تحت الأرض، بعمق حفر مرجعي NQ يبلغ 800 متر، وتستخدم هيكلًا معياريًا يسمح بنقل وحدة الطاقة وآلية التغذية وقاعدة الحفارة وخزان الزيت ووحدة التشغيل بشكل منفصل، ثم تجميعها وتركيبها في منصة الحفر تحت الأرض. عند شراء هذه المعدات، ما يجب حسابه مسبقًا ليس وزن الماكينة الكاملة، بل ما إذا كانت هذه الوحدات المنفصلة قادرة على المرور عبر ممرات النقل الحالية في المنجم، وما إذا كانت منصة الحفر تحت الأرض قادرة على إتمام التجميع والنقل اللاحق. تعتمد هذه المقالة فقط على بيانات المنتج التي تم التحقق منها، وتوضح البنود التي يجب التحقق منها مع الشركة المصنعة والموقع؛ أما خطوات التفكيك والتركيب المحددة، وقدرة النقل، وتوزيع العمالة، وأرقام التكاليف، فيجب تأكيدها بشكل مشترك من قبل المنجم والشركة المصنعة.
أولاً: كيف يتم تقسيم النقل المعياري المنفصل لـ CR800UG؟
تشير بيانات CR800UG إلى أن المعدات تستخدم تصميمًا معياريًا، حيث يمكن نقل وحدة الطاقة وآلية التغذية وقاعدة الحفارة وخزان الزيت ووحدة التشغيل بشكل منفصل، ثم تجميعها وتركيبها في منصة الحفر تحت الأرض. هذا التصميم موجه بشكل أساسي للأنفاق والممرات العرضية والممرات الطولية ومنصات الحفر في مناطق التعدين التي لا يمكن لحفارات السطح الكبيرة الدخول إليها مباشرة.
الأوزان المرجعية للوحدات الرئيسية القابلة للتحقق هي كما يلي:
| الوحدة | الوزن المرجعي |
|---|---|
| وحدة الطاقة | 240 / 270 كجم |
| آلية التغذية الرئيسية | 130 كجم |
| قاعدة الحفارة | 120 كجم |
| وحدة خزان الزيت | 120 كجم |
| وحدة التشغيل | 90 كجم أو 130 كجم (توجد إشارتان مختلفتان في البيانات) |
من المهم ملاحظة أن "وزن وحدة التشغيل" في المعلمات الأصلية يحمل إشارتين مختلفتين: 130 كجم في جدول وحدة التشغيل، و90 كجم في ملخص أوزان الوحدات الرئيسية. تحتفظ هذه المقالة بالإشارتين وفقًا للبيانات، ويجب أن يعتمد التكوين النهائي للتوريد والوزن الفعلي على وثائق التأكيد الفني الرسمية. عند الاستفسار عن الشراء، يجب مطالبة الشركة المصنعة بتحديد الوزن النهائي والأبعاد الخارجية لكل وحدة كتابيًا.
ثانياً: ما هي شروط الممرات التي يجب التحقق منها قبل الشراء في ظل قيود النقل في الأنفاق؟
توضح البيانات أن الوحدات المنفصلة لـ CR800UG يمكن إدخالها إلى نقطة العمل على دفعات عبر المنحدرات أو الأقفاص أو عربات المنجم أو أنظمة النقل في الأنفاق، مما يقلل من قيود المساحة الناتجة عن دخول الماكينة الكاملة الكبيرة. لكن البيانات لا توفر الأبعاد الخارجية للوحدات أو مواصفات التوافق مع الأقفاص أو الحد الأدنى لنصف قطر الانحناء في الأنفاق، لذا يجب تأكيد هذه المحتويات بندًا بندًا وفقًا لموقع المنجم.
شروط النقل التي يجب تأكيدها مع الموقع والشركة المصنعة
- الحد الأقصى المسموح به لوزن وأبعاد القطعة الواحدة في المنحدرات والأقفاص وعربات المنجم وأنظمة النقل في الأنفاق؛
- ما إذا كان عرض وارتفاع ونصف قطر انحناء الأنفاق في مسار النقل يستوعب أكبر وحدة بعد التقسيم؛
- ما إذا كانت ظروف السكة وانحدار النفق وقدرة الرفع في الموقع قادرة على دعم مناولة الوحدات؛
- ما إذا كانت هناك طرق موثوقة للتثبيت والحماية بعد تقسيم الوحدات لتجنب تلف المكونات الهيدروليكية والكهربائية أثناء النقل؛
- كيفية ترتيب دفعات النقل، وما إذا كان يجب تخصيص مساحة تخزين مؤقت تحت الأرض للإرساليات المجزأة.
تحدد هذه الشروط ما إذا كانت المعدات قادرة على الدخول، وليس قدرة الحفر نفسها. إذا تم التحقق فقط من عمق الحفر وقطر الثقب قبل الشراء مع تجاهل ممرات النقل، فقد لا تتمكن المعدات من الوصول إلى منصة الحفر بعد وصولها إلى المنجم.
ثالثاً: ما هي الشروط المتعلقة بتجميع منصة الحفر تحت الأرض؟
تذكر البيانات أن وحدات CR800UG تحتاج إلى تجميع وتركيب في منصة الحفر تحت الأرض. قبل تركيب المعدات، يجب فحص دعامات سقف وجدران وأرضية منصة الحفر؛ يجب تثبيت قاعدة الحفارة بشكل موثوق لتجنب إزاحة المعدات بسبب قوة رد الفعل أثناء الحفر؛ يجب إبعاد الكابلات والخراطيم الهيدروليكية عن ممرات النقل والجدران الصخرية الحادة. عند تنفيذ ثقوب صاعدة وأفقية، يجب توخي الحذر بشكل خاص من المخاطر الأمنية الناتجة عن قضبان الحفر وأنابيب الكور والسوائل عالية الضغط.
لا توفر البيانات الحد الأدنى لأبعاد منصة الحفر، أو الوقت اللازم للتجميع، أو عدد العمال، أو قائمة الأدوات المتخصصة، لذلك يجب التحقق من البنود التالية مع الشركة المصنعة في مرحلة الشراء:
- الحد الأدنى للطول والعرض والارتفاع التي يجب تخصيصها لمنصة الحفر، وما إذا كانت تستوعب ترتيب المكونات الهيكلية مثل عارضة التغذية 2800 مم والصاري الممتد 2000 مم؛
- نقاط الرفع وأدوات الرفع وتوزيع العمال المساعدين المطلوبة للتجميع تحت الأرض؛
- ما إذا كانت الشركة المصنعة توفر تعليمات واضحة حول تسلسل توصيل الوحدات وواجهات توصيل الأنابيب الهيدروليكية والكابلات؛
- ظروف مصدر الطاقة ومياه التبريد والزيت الهيدروليكي اللازمة لفحص الوظائف بعد التجميع؛
- ما إذا كانت ظروف دعم منصة الحفر تلبي متطلبات تركيب المعدات وقوة رد الفعل أثناء الحفر، ويجب تأكيد هذا الجزء من قبل المنجم وفقًا للوائح الموقع.
رابعاً: يجب تأكيد الحلول الكهربائية ومتطلبات مقاومة الانفجار بشكل منفصل
يستخدم CR800UG طاقة المحرك، والتكوين المذكور في البيانات هو 22 كيلوواط × 3 أو 30 كيلوواط × 2، مع تدفق النظام الرئيسي 200 لتر/دقيقة وضغط 210 بار، وتدفق المضخة المساعدة 10 لتر/دقيقة وضغط أقصى 150 بار. مقارنة بمحرك الديزل، لا ينتج المحرك الكهربائي غازات احتراق في منصة الحفر، مما يجعله أكثر ملاءمة للمناجم تحت الأرض التي لديها نظام إمداد طاقة مستقر. عند التكوين الفعلي، يجب تأكيد الحل الكهربائي وفقًا لجهد المنجم وتردده وطول الكابل وطريقة البدء.
تشير البيانات أيضًا إلى أن تكوين المحرك العادي لا يمكن اعتباره مباشرة تكوينًا مقاومًا للانفجار. في مناجم الفحم أو مناجم الغاز أو البيئات تحت الأرض التي تحتوي على غبار قابل للاحتراق، يجب اختيار المحركات وصناديق التحكم الكهربائية والكابلات وأنظمة الحماية بمستوى مقاومة الانفجار المناسب وفقًا لقوانين السلامة المنجمية المحلية، ولا يجوز استخدامها مباشرة في المناطق التي تتطلب مقاومة الانفجار دون تأكيد. هذا البند يجب تأكيده بشكل مشترك مع الشركة المصنعة وإدارة سلامة المنجم قبل الشراء، وليس استنتاجًا تشغيليًا يمكن تقديمه في هذه المقالة.
خامساً: من أي شروط يجب حساب تكاليف النقل بدلاً من النظر إلى سعر الوحدة فقط؟
النتيجة المباشرة للنقل المعياري المنفصل هي زيادة دفعات النقل، لكنها توفر القدرة على التكيف مع ظروف الأنفاق. عند حساب تكاليف النقل، يمكن إدراج الشروط القابلة للتحقق كبنود مراجعة بدلاً من تطبيق أرقام موحدة:
- عدد الوحدات والدفعات التي يجب نقلها في عملية نقل واحدة؛
- الوقت الذي تستغرقه كل دفعة من الوحدات في النقل عبر المنحدرات أو الأقفاص أو عربات المنجم؛
- العمالة والمعدات المساعدة اللازمة لتجميع وتفكيك منصة الحفر تحت الأرض؛
- عبء العمل في فصل وتوصيل وفحص الكابلات والخراطيم الهيدروليكية وأنابيب مياه التبريد أثناء النقل؛
- الوقت اللازم لدعم منصة الحفر وتثبيت القاعدة وإعادة الضبط؛
- ما إذا كان نقل المعدات بين منصات الحفر يتطلب تقسيمًا إضافيًا.
لا توفر البيانات ساعات التجميع أو ساعات النقل أو معايير العمل، لذلك لا يمكن حساب التكاليف المحددة بناءً عليها. يمكن للمشتري أن يطلب من الشركة المصنعة تقديم قائمة أوزان الوحدات والأبعاد الخارجية وتعليمات التركيب، ثم يقوم المنجم بحسابها بناءً على ظروف النقل والعمالة الخاصة به.
سادساً: معلمات الحفر التي يجب التحقق منها في نفس الوقت عند اختيار النموذج
التفكيك والتركيب والنقل هي جزء فقط من قرار الشراء، وما إذا كانت المعدات قادرة على تلبية مهام الحفر يتطلب التحقق من المعلمات المذكورة التالية:
| بند المعلمة | القيمة المذكورة في البيانات |
|---|---|
| قدرة أخذ العينات المرجعية لاتجاهات الحفر المختلفة | BQ (90°) 920 م؛ NQ (90°) 800 م؛ HQ (90°) 380 م؛ BQ (0°) 600 م؛ NQ (0°) 400 م؛ HQ (0°) 200 م؛ BQ (-90°) 350 م؛ NQ (-90°) 200 م؛ HQ (-90°) 150 م |
| نظام الطاقة | 22 كيلوواط × 3 / 30 كيلوواط × 2 |
| تدفق النظام والضغط | 200 لتر/دقيقة، 210 بار |
| تدفق المضخة المساعدة والضغط الأقصى | 10 لتر/دقيقة، 150 بار |
| شوط التغذية | 1800 مم |
| طول عارضة التغذية | 2800 مم |
| طول الصاري الممتد | 2000 مم |
| قوة الدفع / قوة السحب | 65 كيلو نيوتن / 130 كيلو نيوتن |
| سرعة الحركة السريعة | 0.9 م/ث |
| رأس الطاقة | محرك هيدروليكي علوي، سرعة 0–1500 دورة/دقيقة، عزم 600–1480 نيوتن·م، مزود بمحرك متغير 107 |
| ماسك قضبان الحفر | الحد الأقصى لحجم قضيب الحفر المناسب 108 مم، التجويف 128 مم، قوة الإمساك 80 كيلو نيوتن |
| رافعة السلك | سعة السلك 800 م، سلك فولاذي 6 مم، الحد الأدنى لقوة الرفع عند البكرة الممتلئة 800 نيوتن، الحد الأقصى لقوة الرفع عند البكرة الفارغة 1800 نيوتن، سرعة الرفع 1.8–4.8 م/ث |
| خزان الزيت الهيدروليكي | 100 لتر، تبريد مائي |
قد تختلف تعريفات إشارة الزاوية الموجبة والسالبة بين المناجم المختلفة، وقبل التنفيذ الرسمي يجب الاعتماد على اتجاه التركيب في الموقع ورسومات التصميم. نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات الثقب وزوايا الحفر وطرق التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر واستعادة الكور على ظروف الموقع الفعلية.
سابعاً: قائمة التحقق المقترحة قبل الشراء
حول سؤال "كيف يتم حساب تكاليف التفكيك والتركيب والنقل في ظل قيود الأنفاق مع النقل المعياري المنفصل"، يمكن تلخيص البنود التي يجب تأكيدها قبل الشراء في الفئات التالية:
- قائمة الوحدات: الوزن النهائي والأبعاد الخارجية وحدود التقسيم لكل وحدة؛
- ممرات النقل: الوزن والأبعاد المسموح بها للقطعة الواحدة في المنحدرات والأقفاص وعربات المنجم أو الأنفاق؛
- ظروف منصة الحفر: الحد الأدنى لأبعاد المساحة، وظروف الدعم، وقدرة الرفع، وظروف إمداد الطاقة ومياه التبريد؛
- تعليمات التجميع: تسلسل توصيل الوحدات، وتوصيل الأنابيب والكابلات، ومتطلبات فحص الوظائف؛
- الكهرباء ومقاومة الانفجار: جهد وتردد المنجم، وطول الكابل، وطريقة البدء، وما إذا كان تكوين مقاوم للانفجار مطلوبًا؛
- ترتيبات النقل: دفعات النقل، وعبء عمل الفصل والتوصيل، وما إذا كان النقل مرة أخرى يتطلب تقسيمًا؛
- تأكيد التوريد: المعلمات التي تحمل إشارتين مثل وزن وحدة التشغيل، وفقًا لوثائق التأكيد الفني الرسمية.
لا توفر البيانات ساعات التفكيك والتركيب أو تكاليف النقل أو حالات ميدانية، ولا تقدم هذه المقالة تقديرات لذلك. يُفضل أن يقوم المشتري بترتيب البنود المذكورة أعلاه في قائمة تحقق، يملأها كل من الشركة المصنعة والمنجم بشكل منفصل، ثم يحدد بناءً عليها ما إذا كان حل النقل المنفصل لـ CR800UG يتناسب مع ظروف الأنفاق الخاصة به.
