كيف تقرر ما إذا كان يجب الترقية إلى طراز أكبر عند تعميق الحفر اللبابي

غالبًا ما يُطرح سؤال "هل يجب الترقية إلى طراز أكبر؟" بعد دخول المشروع مرحلة الحفر العميق، لكن من يطرح السؤال عادة ما يحمل فقط كتاب تصميم ثقب جديد وجدول مقارنة طرازات. وبمقارنة أرقام عمق الحفر في المادتين، يبدو أن الجواب واضح. لكن ما يحتاج حقًا إلى تقييم ليس أي الرقمين أكبر، بل في أي حلقة محددة تبدأ المعدات الحالية في عدم الكفاية.

تقدم بيانات CR1600I في هذا الموقع عمق حفر مرجعي 2000 م لمواصفات B، و1500 م لمواصفات N، و850 م لمواصفات H، مع عزم أقصى 4800 نيوتن·م، وضغط مضخة رئيسية 31 ميجاباسكال، وتدفق طين 250 لتر/دقيقة، وسعة حبل 1800 م، وقوة رفع 185 كيلونيوتن. فيما يلي مسار قرار قابل للتنفيذ، يمكن في كل خطوة مقارنة البيانات المتاحة مع بيانات تصميم المشروع.

الخطوة الأولى: ترجمة "عمق التصميم" إلى المواصفات المقابلة للمعدات الحالية

عمق الحفر ليس رقمًا معزولًا أبدًا. تتوافق أعماق الحفر المرجعية الثلاثة لـ CR1600I مع مواصفات B وN وH، ويقترب الفرق في قدرة الجهاز نفسه تحت مواصفات حفر مختلفة من الضعف. لذلك، فإن أول إجراء لتحديد الحاجة إلى الترقية هو تحويل عمق وقطر الثقب الجديد إلى مواصفات محددة، ثم مقارنتها بالفئة المقابلة في المعدات الحالية.

إذا كانت المعدات الحالية مصنفة 2000 م، والثقب الجديد من فئة N بعمق 1500 م، فإن العمق نفسه لا يشكل سببًا للترقية. وبالمقابل، إذا كان الثقب الجديد مصممًا بأكثر من 900 م تحت مواصفات H، بينما عمق الحفر المرجعي لمواصفات H في المعدات الحالية هو 850 م فقط، فهذا لمس واضح للحدود.

يجب في هذه الخطوة أيضًا تقسيم نطاق عمق الثقب إلى عدة مقاطع: مقطع الاستخراج اللبابي الطبيعي الضحل، ومقطع ارتفاع الاحتكاك في العمق المتوسط، والمقطع المعقد المحتمل قرب قاع الثقب. عادة ما يُحدد قرار الترقية بواسطة المقطع الأعمق، وليس بمتوسط عمق الثقب.

الخطوة الثانية: معرفة ما إذا كانت مرحلة الثقب العميق تبدأ في استهلاك هامش القدرة

مع تعميق الثقب، يرتفع وزن عمود الحفر والاحتكاك داخل الثقب باستمرار، ويصبح الحمل الفعلي على رأس القدرة أعلى بكثير من مرحلة الثقب الضحل. يمثل العزم الأقصى 4800 نيوتن·م، وقوة التغذية 63 كيلونيوتن، وقوة الرفع 185 كيلونيوتن في CR1600I نقاط ارتكاز لتحديد ما إذا كانت المعدات الحالية لا تزال تمتلك هامشًا.

يمكن الفحص بالترتيب التالي:

• هل يتكرر اقتراب رأس القدرة من التوقف أو انخفاض السرعة بشكل ملحوظ في مقطع الثقب العميق؛
• عند الانحشار أو تضيق الثقب، هل تُستخدم قوة الرفع بنسبة عالية عدة مرات؛
• هل ترتفع نسبة الوقت المستغرق في معالجة الحوادث داخل الثقب بشكل واضح من دورة الثقب الواحد؛
• تحت نفس قطر الثقب وظروف الصخور، هل يرتفع ارتفاع درجة حرارة النظام الهيدروليكي لكل وحدة تقدم أسرع من مرحلة الثقب الضحل.

هذه الظواهر بحد ذاتها لا تعني وجوب تغيير الجهاز، لكنها تشير إلى أن مساحة تكيف الحمل للمعدات الحالية في مقطع الثقب العميق تضيق. قيم العزم وقوة التغذية وقوة الرفع الواردة في البيانات هي قيم قدرة تصميمية، والهامش المتاح فعليًا يعتمد على الطبقات ومجموعة الحفر وطريقة التشغيل، ويحتاج إلى تقييم مع السجلات الميدانية، ولا يمكن استنتاجه من جدول المواصفات فقط.

الخطوة الثالثة: التحقق مما إذا كانت الأنظمة المرتبطة تصبح أول نقطة ضعف

نادرًا ما يقتصر قيد مرحلة الثقب العميق على رأس القدرة. يمكن لمواصفات CR1600I المرافقة أن توفر مجموعة مرجعية: تدفق المضخة الرئيسية 320 لتر/دقيقة، ضغط 31 ميجاباسكال، المضخة المساعدة 160 لتر/دقيقة، ضغط 23 ميجاباسكال، نظام الطين 250 لتر/دقيقة، 7 ميجاباسكال، الرافعة بحبل 6 مم، سعة حبل 1800 م، سرعة رفع 118 م/دقيقة.

من الحالات الشائعة في تقييم الترقية: لا يزال عزم رأس القدرة يمتلك هامشًا، لكن أحد العناصر التالية يصل أولاً إلى الحد الأقصى.

إذا ظهر نقص أولاً في تدفق الطين أو سعة حبل الرافعة في المعدات الحالية، بينما لا يزال رأس القدرة يمتلك هامشًا، فإن ضرورة ترقية الطراز تعتمد على موقع تركيز نقاط الضعف، وليس على عمق الحفر المصنف للجهاز بأكمله.

الخطوة الرابعة: التمييز بين ثلاثة أنواع من مطالب الترقية

بعد جمع معلومات الخطوات السابقة، تقع مطالب الترقية تقريبًا في ثلاث حالات، وطرق التعامل معها ليست واحدة.

النوع الأول: العمق أو المواصفات يتجاوز بالفعل النطاق التصميمي

يتجاوز عمق تصميم الثقب الجديد، تحت المواصفات المقابلة، عمق الحفر المرجعي للمعدات الحالية، ويتطلب المشروع استخراجًا لبابيًا مستمرًا. في هذه الحالة، يجب إعادة تقييم فرضية الاستمرار في استخدام المعدات الحالية، بما في ذلك احتمالات التنفيذ على مراحل، أو تعديل تصميم قطر الثقب، أو تغيير توزيع مواقع الثقوب.

النوع الثاني: العمق ضمن النطاق، لكن هامش مقطع الثقب العميق منخفض

في هذه الحالة، يمكن أولاً التحقق مما إذا كانت مجموعة الحفر ونظام الطين وترتيب الدورات لا تزال تمتلك مساحة للتحسين. تشير بيانات CR1600I بشأن طبقات الثقب العميق إلى: يتطلب مقطع الصخور الصلبة الكاملة سرعة مستقرة وضغط حفر معقول، ويجب في نطاق التكسر الاهتمام بالتحكم في الدورات وحماية الجدار بسائل الغسل، وفي مقطع الشقوق المائية يجب مراقبة كمية رجوع الماء وتغيرات الضغط، وعند الفقدان الشديد يجب اعتماد سد التسرب أو التغليف أو المعالجة على مراحل. قد تغير هذه التعديلات تقييم الهامش.

النوع الثالث: احتياجات ناتجة عن تغير نمط العمل

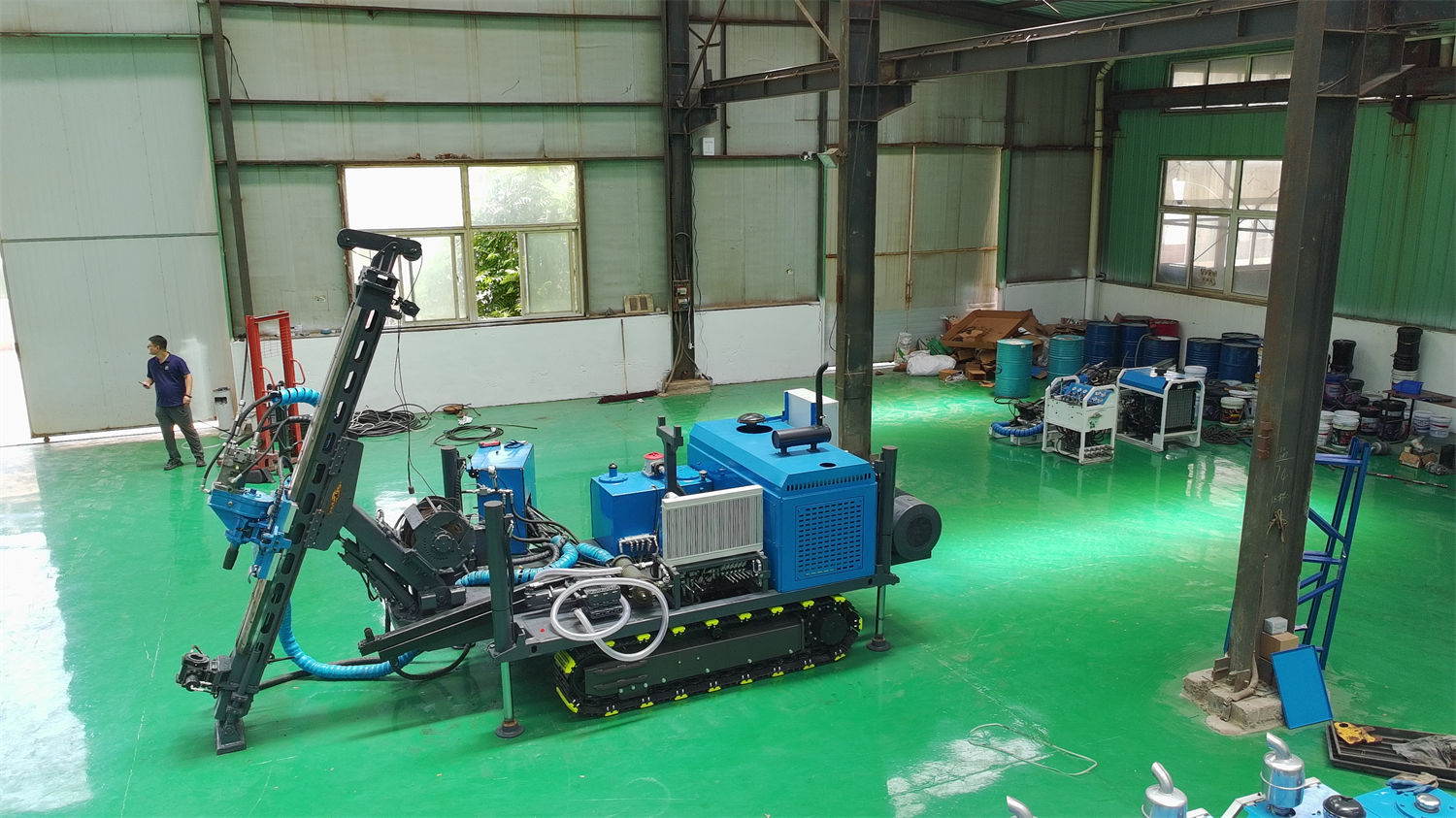

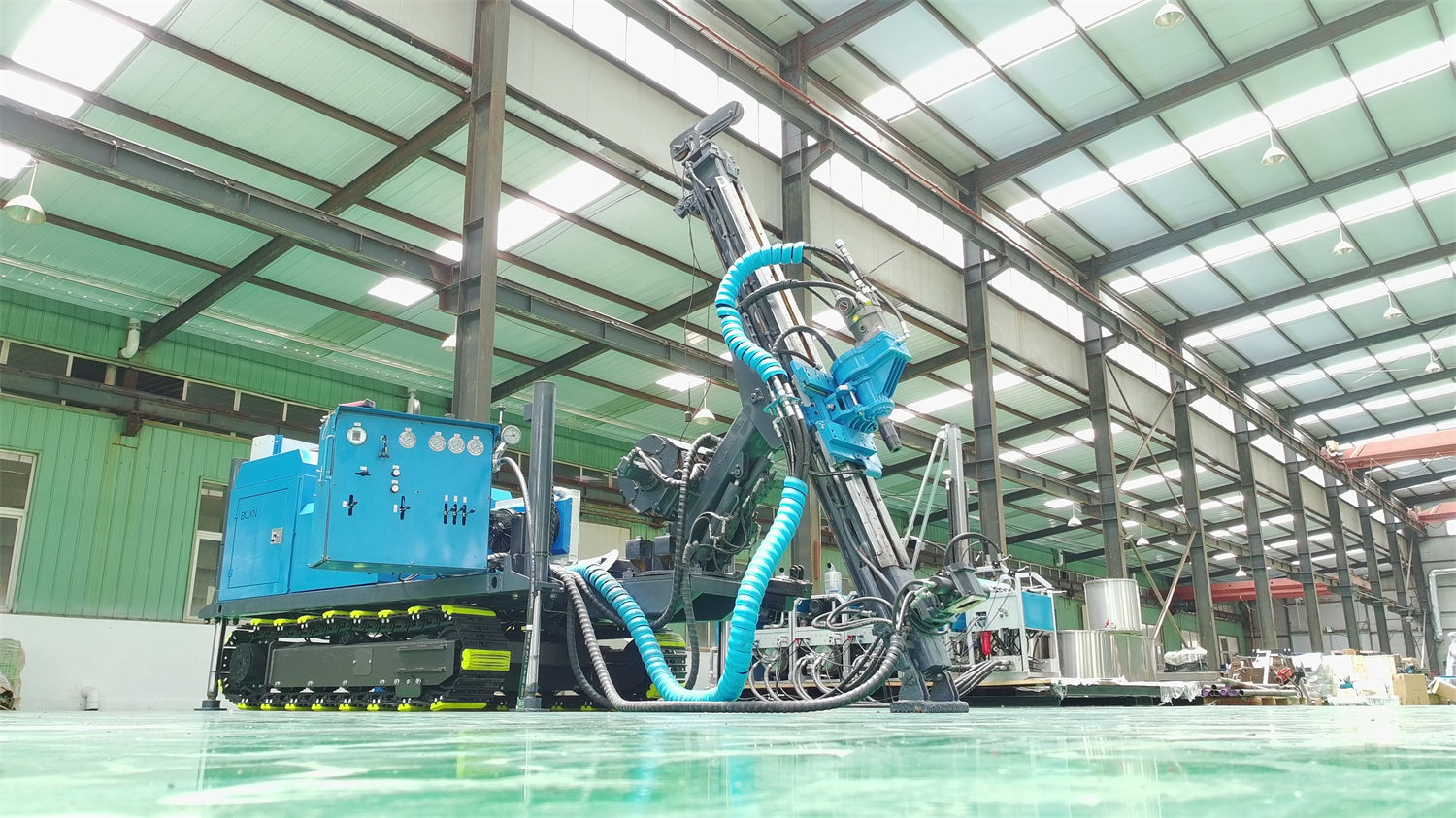

مثل الانتقال من التحقق بثقب واحد إلى التنفيذ المستمر لفترة طويلة، أو من الثقوب العمودية إلى توزيع ثقوب مائلة متعددة الاتجاهات، أو الحاجة إلى تعديل مواقع الثقوب لمسافات قصيرة بشكل متكرر داخل المنجم. يدعم CR1600I زوايا حفر من 45° إلى 90°، ويعتمد هيكل جنزير مدمجًا، مما يقلل التوصيل المتكرر بين وحدات المعدات. إذا أصبحت المعدات الحالية عائقًا رئيسيًا في الانتقال أو تعديل الزاوية أو التنظيم المستمر في الموقع، فإن سبب الترقية لا علاقة له بالعمق.

الخطوة الخامسة: إعداد قائمة بنقاط يجب تأكيدها لقرار الترقية

قبل اتخاذ قرار تغيير الجهاز، تعد المعلومات التالية من الأجزاء التي لم توفرها البيانات ويجب التحقق منها مع الشركة المصنعة والموقع:

• مجموعة الحفر الفعلية وطول قضيب الحفر للثقب الجديد تحت المواصفات المقابلة؛
• درجة تكامل الطبقة المستهدفة في العمق، وسماكة نطاق التكسر، وظروف المياه؛
• نظافة الزيت الهيدروليكي في الموقع، وفرق ضغط الفلتر، وقدرة الصيانة لظروف التبريد؛
• سجل تكرار الانحشار الفعلي ووقت المعالجة في مرحلة الثقب العميق؛
• حالة تآكل حبل الرافعة الفولاذي في المعدات الحالية وما إذا كانت سعة الحبل لا تزال بالقيمة التصميمية؛
• ما إذا كانت طرق الوصول والرفع وظروف الموقع للمعدات بعد الترقية كافية.

تذكر بيانات CR1600I أنه في العمود الأخير من جدول مجموعة القدرة PDF يظهر عنوان طراز "BX1500T"، بينما تقابل جداول المواصفات الأخرى في الصفحة نفسها BX1600T. تم في هذه الصفحة ترتيب معلمات القدرة المقدمة في ذلك العمود فقط مثل 6CTA8.3، 153 كيلوواط، 8.3 لتر، دون استنتاج إضافي حول اختلاف عنوان الطراز في المصدر الأصلي. يجب طرح اختلافات التعبير المشابهة في البيانات، أثناء قرار الترقية، كبنود تحتاج إلى تأكيد، بدلاً من استكمال الاستنتاج ذاتيًا.

عمق الحفر والعزم وقوة الرفع هي مداخل لتقييم الترقية، وليست نقطة النهاية. بتحويل عمق التصميم إلى المواصفات المقابلة، وفحص هامش القدرة في مقطع الثقب العميق، وتحديد النظام الذي تظهر فيه نقطة الضعف، ثم التمييز بين متطلبات العمق ومتطلبات الهامش ومتطلبات نمط العمل، يمكن أن يستند سؤال "الترقية أم لا" إلى أساس محدد. تبقى كفاءة الحفر الفعلية وعمق الحفر الممكن تحقيقه ونتائج استعادة اللباب معتمدة على ظروف الموقع.
