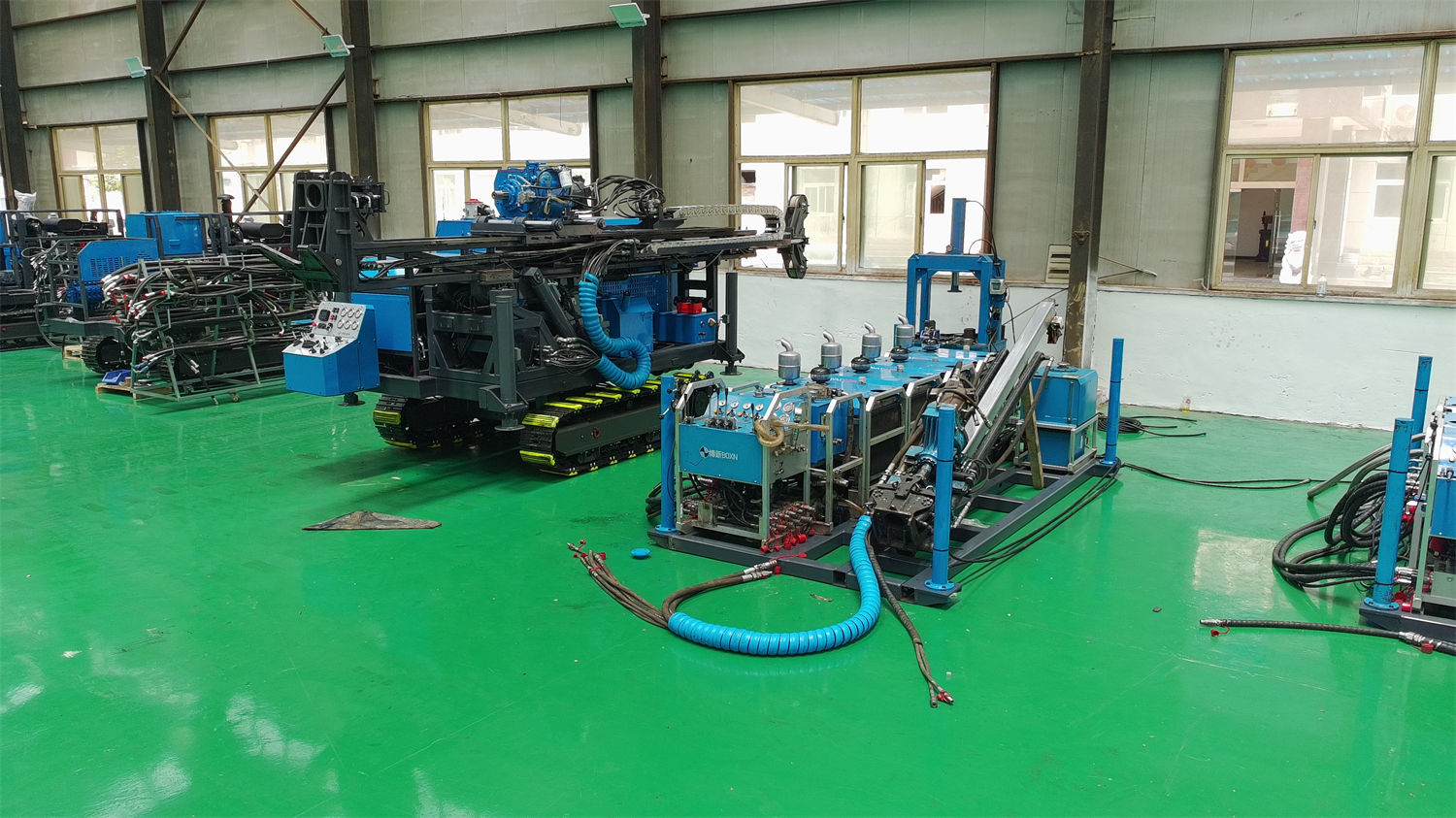

عند شراء حفارة لبابية محمولة منفصلة من فئة 800 متر مثل CR800P، لا يمكن الحكم على كفاية قوة السحب بمجرد النظر إلى رقم واحد. المعلمات المنشورة لـ CR800P على هذا الموقع هي: قوة دفع 67 كيلو نيوتن، قوة سحب 130 كيلو نيوتن، عمق حفر مرجعي NQ 800 م، عمق حفر مرجعي BQ 920 م، عمق حفر مرجعي HQ 380 م، شوط التغذية 1.8 م، عزم أقصى لرأس الطاقة 980 نيوتن·متر، سرعة قصوى 1200 دورة/دقيقة، سعة حبل الرافعة السلكية 1000 م (حبل فولاذي 6 مم). توضح هذه البيانات نطاق القدرة الاسمية للمعدات، لكن مقدار هامش الأمان عند زيادة مقاومة الاحتكاك في الآبار العميقة يعتمد على تركيبة أدوات الحفر، وقطر الحفرة، وزاوية الحفرة، وحالة داخل الحفرة، ويجب التحقق منها بندًا بندًا قبل الشراء.
أولاً التمييز بين ما تتحمله قوة الدفع وقوة السحب
في الحفر اللبابي بالكابل، يتحمل نظام التغذية حركتين: الدفع لأسفل لقطع الصخور بواسطة رأس الحفر، والسحب لأعلى لرفع أدوات الحفر وإتمام عمليات السحب ومعالجة الحالات غير الطبيعية داخل الحفرة. قوة الدفع 67 كيلو نيوتن وقوة السحب 130 كيلو نيوتن في CR800P ليستا متماثلتين، فقوة السحب أكبر بوضوح من قوة الدفع، وهذا يتعلق بتراكم الوزن الذاتي لأنابيب الحفر ومقاومة الاحتكاك لجدار الحفرة في الآبار العميقة.
كلما زاد عمق الحفرة، زاد وزن عمود الحفر؛ وتتأثر مقاومة الاحتكاك لجدار الحفرة بتماسك التكوين، وانحراف الحفرة، وتراكم فتات الصخور، وفعالية تشحيم الطين. عادة ما تكون المقاومة الكلية التي يجب التغلب عليها عند السحب أكبر من وزن الحفر المطلوب عند الدفع، لذلك يجب في الشراء التركيز على مطابقة قوة السحب مع عمق الحفرة ومواصفات أدوات الحفر، بدلاً من جمع أو طرح الرقمين ببساطة.
كيفية فهم هامش الأمان لقوة السحب 130 كيلو نيوتن في الآبار العميقة
وصف هذا الموقع لقوة السحب CR800P هو: مع زيادة عمق الحفرة، يرتفع الوزن الذاتي لأنابيب الحفر ومقاومة الاحتكاك لجدار الحفرة تدريجيًا، ولا تُستخدم قدرة السحب فقط للسحب العادي، بل توفر أيضًا هامشًا معينًا لمعالجة أدوات الحفر في المقاطع الأعمق. لم يتم تقديم "نسبة هامش" أو قيمة حسابية لتكوين جيولوجي محدد هنا، ولا ينبغي للمشتري تطبيق معامل ثابت من تلقاء نفسه.
الحدود المؤكدة هي: عمق الحفر المرجعي NQ لـ CR800P هو 800 م، وعمق الحفر المرجعي HQ هو 380 م. وزن وحدة الطول والمساحة الحلقية لأدوات HQ أكبر من NQ، وعمق الحفرة المدعوم بنفس قوة السحب يكون أقل، وهذا يتوافق مع انخفاض معلمة عمق حفر HQ. عند الشراء، يجب تأكيد مواصفات أدوات الحفر المخطط استخدامها، وعمق الحفرة، وزاوية الحفرة بندًا بندًا مع الشركة المصنعة، بدلاً من تعميم "حفارة 800 متر" على جميع الأقطار.
يجب فحص المقاومة غير الطبيعية أولاً بدلاً من السحب القوي
تشير المعلومات بوضوح: في حالة ظهور مقاومة غير طبيعية، يجب فحص جدار الحفرة وحالة الدوران أولاً، بدلاً من الاستمرار في السحب القوي. هذه النقطة تستحق التحقق منها مع الشركة المصنعة كحد تشغيلي في التواصل الشرائي، بما في ذلك أقصى قوة تثبيت للماسك 130 كيلو نيوتن، وقدرة الفتحة 54–127 مم ومطابقتها مع أدوات الحفر المستخدمة، وإجراءات المعالجة القياسية عند حدوث انحشار.
التناسق بين قوة الدفع 67 كيلو نيوتن وعزم 980 نيوتن·متر
تحدد قوة الدفع الحمل المحوري الذي يطبقه رأس الحفر على قاع الحفرة، ويحدد العزم قدرة القطع الدوراني. رأس الطاقة CR800P له عزم أقصى 980 نيوتن·متر، وسرعة قصوى 1200 دورة/دقيقة، وشوط تغذية 1.8 م، وطول أنابيب الحفر المناسب 1 م أو 1.5 م، وأقصى قطر مناسب لأنابيب الحفر 114 مم.
فكرة التعديل المقدمة في المعلومات هي: في الصخور الصلبة المتكاملة، الحفاظ على كفاءة قطع رأس الحفر الماسي من خلال سرعة معقولة وضغط حفر؛ بعد الدخول في مقاطع مكسورة أو متأثرة بشدة أو عالية الاحتكاك، خفض السرعة والدفع بشكل مناسب لمنع انسداد رأس الحفر أو الانحشار داخل الحفرة. هذا يوضح أن قوة الدفع 67 كيلو نيوتن ليست قيمة ثابتة تُستخدم دائمًا عند الحد الأقصى في أي تكوين، ويجب عند الشراء التأكد من أن المعدات لديها طرق تحكم قابلة للتعديل في الموقع للسرعة والدفع. طريقة التحكم في CR800P هي تحكم يدوي مباشر.
تأثير الرافعة السلكية ومعلمات الطين على استمرارية الآبار العميقة
ترتبط كفاءة الحفر اللبابي بالكابل في الآبار العميقة ارتباطًا مباشرًا بقدرة رفع الأنبوب الداخلي. سعة حبل الرافعة السلكية CR800P هي 1000 م (حبل فولاذي 6 مم)، وسرعة الرفع 116 م/دقيقة، وقوة الرفع عند الأسطوانة الفارغة 11.5 كيلو نيوتن، وقوة الرفع عند الأسطوانة الممتلئة 5.6 كيلو نيوتن. بالنسبة لعمق حفرة من فئة 800 متر، فإن سعة الحبل 1000 م توفر هامشًا معينًا، مما يقلل من القيود أثناء رفع الأنبوب الداخلي في الآبار العميقة. تشير المعلومات أيضًا إلى أنه يجب فحص وصلة نهاية الحبل وأضرار الحبل الفولاذي يوميًا قبل البناء، ويمكن عند الشراء تأكيد مواصفات الحبل الفولاذي وفترة الاستبدال الموصى بها مع الشركة المصنعة.
فيما يتعلق بوحدة الطين، مضخة الطين CR800P هي مضخة مكبسية عالية الضغط، هيدروليكية التشغيل، تدفق الطين 100 لتر/دقيقة، الضغط 7 ميجا باسكال، سرعة الخلاط 1500 دورة/دقيقة، سعة الخلط 1.2 م³/دقيقة. في حالة الشقوق المتطورة، أو عدم استقرار رجوع الماء، أو مسافات نقل فتات الصخور الطويلة في الآبار متوسطة العمق، فإن ضغط الطين الأعلى يساعد في الحفاظ على الدوران؛ لكن البناء الفعلي يجب أن يُعدل وفقًا لقطر الحفرة والخصائص الصخرية وحالات التسرب، ولم تقدم المعلومات قيم ضغط مضخة موصى بها لتكوينات محددة، وهذا الجزء يحتاج إلى تأكيد وفقًا لظروف الموقع.
نقاط التحقق لزاوية الحفرة وطول أنابيب الحفر والنقل المنفصل
يدعم CR800P زوايا حفر من 45° إلى 90°، وفي السيناريوهات التي تحتوي فيها أجسام الخام مثل مناجم الذهب والليثيوم في المناطق الجبلية على ميل، يمكن تحسين فعالية اختراق الخام عن طريق تعديل زاوية الحفرة. يجب ملاحظة أن الحفر المائل يغير توزيع القوى والاحتكاك لأدوات الحفر داخل الحفرة، ويجب عند الشراء تأكيد نطاق زاوية الحفرة المخطط، وزاوية الحفرة عند أقصى عمق مع الشركة المصنعة، بدلاً من افتراض أن معلمات الحفرة العمودية يمكن تطبيقها مباشرة على الحفرة المائلة.
طول أنابيب الحفر المناسب هو 1 م أو 1.5 م، مما يشير إلى أن هذه الماكينة مجهزة بأنابيب حفر قصيرة وفقًا لفكرة المحمول المنفصل. كلما زاد عمق الحفرة، زاد عدد مرات توصيل وفصل الأنابيب، وارتفعت نسبة الوقت المساعد. يحتاج المشتري إلى تقييم عمق التصميم للحفرة الواحدة، ومعدل التقدم اليومي المخطط، وطريقة توصيل الأنابيب معًا، وتأكيد مخزون أنابيب الحفر والكميات الموصى بها مع الشركة المصنعة.

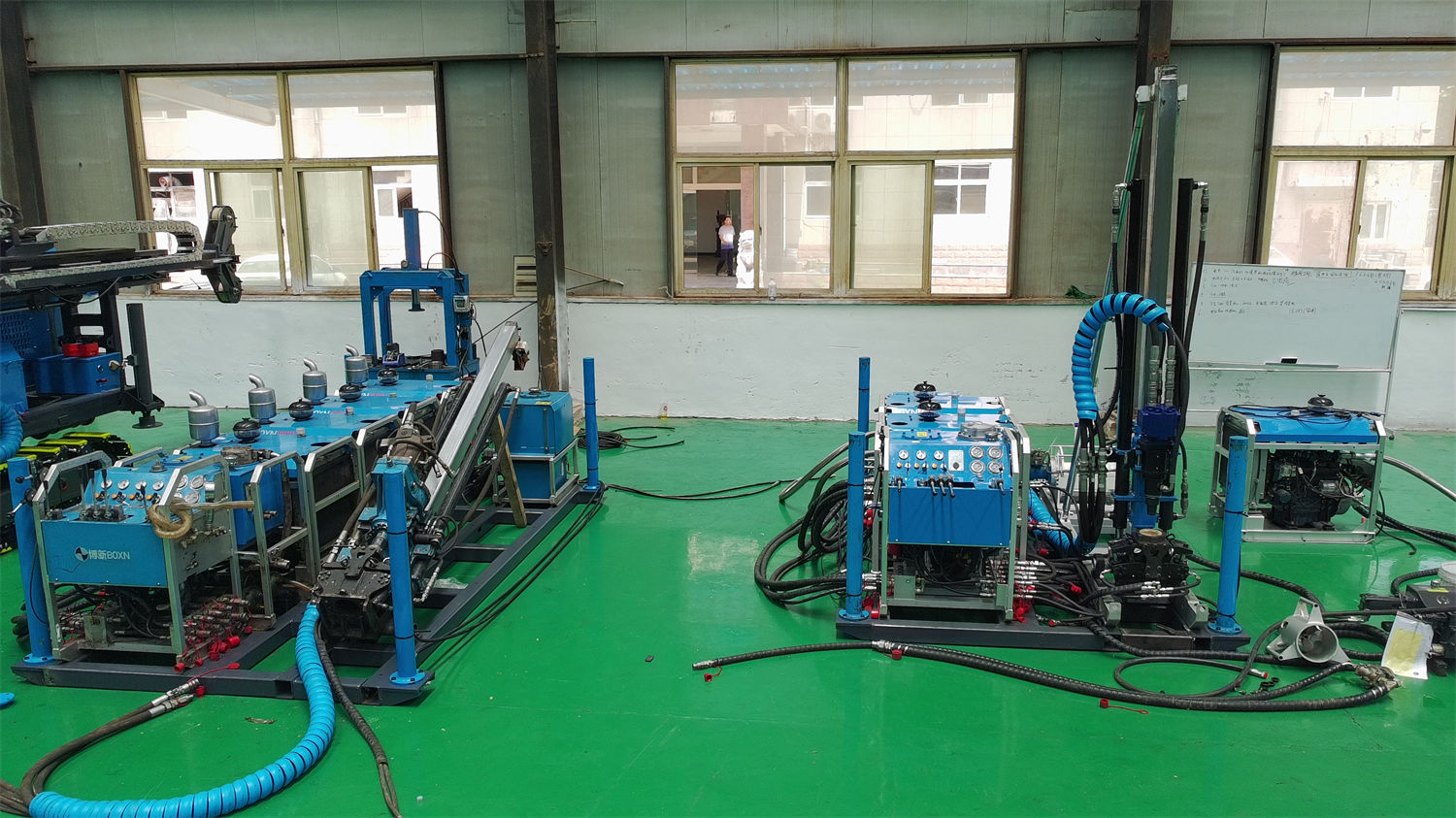

الأوزان المرجعية لوحدات الهيكل المنفصل هي: وحدة الطاقة 180–260 كجم، وحدة التشغيل 140 كجم، وحدة الزيت الهيدروليكي (مع الزيت) 160 كجم، وحدة الطين 95 كجم، الوزن الإجمالي 1380 كجم. يمكن استخدام هذه البيانات لتقدير طريقة النقل والتفكيك والتركيب في المناطق الجبلية، لكن المعلومات لم تقدم وقت التجميع في الموقع ومتطلبات عدد الأشخاص، وهذا الجزء يحتاج إلى التحقق.
مطابقة تكوين الطاقة وظروف الموقع
شكل الطاقة في CR800P هو ديزل أو كهرباء، متطلبات قدرة محرك الديزل ≥99 كيلو واط، وماركات محرك الديزل المتاحة: كوبوتا، كامينز، يوني، يوتشاي؛ تكوين المحرك الكهربائي 22 كيلو واط × 3، سرعة المحرك 3000 / 1450 دورة/دقيقة. في المناطق الجبلية النائية يجب مراعاة نقل الوقود وظروف توليد الكهرباء وموارد الصيانة؛ إذا كان منصة المنجم الثابتة تتمتع بإمداد كهرباء مستقر، يمكن تقييم الحل الكهربائي لتقليل ضغط صيانة المحرك وتخزين ونقل الوقود.
معلمات النظام الهيدروليكي هي: تدفق المضخة الرئيسية 160 لتر/دقيقة، ضغط المضخة الرئيسية 25 ميجا باسكال، تدفق المضخة المساعدة 10 لتر/دقيقة، ضغط المضخة المساعدة 17 ميجا باسكال، سعة خزان الزيت الرئيسي 180 لتر، طريقة التبريد ماء أو هواء. في البناء الطويل يجب مراقبة درجة حرارة الزيت الهيدروليكي ونظام التبريد، وتنظيف المبرد في الوقت المناسب وفقًا لحالة الغبار في الموقع.
العناصر المقترح إدراجها في قائمة التحقق قبل الشراء
| عنصر التحقق | المعلمات المنشورة | ما يجب تأكيده مع الشركة المصنعة |
|---|---|---|
| عمق الحفر والقطر | BQ 920 م / NQ 800 م / HQ 380 م | مواصفات أدوات الحفر المخطط لها، زاوية الحفرة، توصيات التكوين الفعلي عند عمق الحفرة النهائي |
| نظام التغذية | قوة دفع 67 كيلو نيوتن، قوة سحب 130 كيلو نيوتن، شوط 1.8 م | تركيبة أدوات الحفر وحدود التشغيل عند عمق الحفرة والتكوين المستهدفين |
| نظام الدوران | عزم أقصى 980 نيوتن·متر، سرعة قصوى 1200 دورة/دقيقة، أقصى قطر أنابيب حفر 114 مم | مبادئ تعديل السرعة وضغط الحفر في مختلف الخصائص الصخرية |
| الرافعة السلكية | سعة الحبل 1000 م (6 مم)، سرعة الرفع 116 م/دقيقة، فارغة 11.5 كيلو نيوتن، ممتلئة 5.6 كيلو نيوتن | دورة فحص الحبل الفولاذي ومعايير الاستبدال |
| نظام الطين | تدفق 100 لتر/دقيقة، ضغط 7 ميجا باسكال، سعة خلط 1.2 م³/دقيقة | توصيات تعديل تدفق وضغط المضخة في التكوينات المتشققة والتسرب |
| تكوين الطاقة | ديزل ≥99 كيلو واط أو كهرباء 22 كيلو واط×3 | اختيار النوع وفقًا لظروف الوقود والكهرباء وموارد الصيانة في موقع المشروع |
| النقل والتجميع | أوزان الوحدات المنفصلة 180–260 كجم، 140 كجم، 160 كجم، 95 كجم، الوزن الإجمالي 1380 كجم | تقدير طرق الوصول، وظروف المنصة، وعدد الأشخاص ووقت التفكيك والتركيب |
نظرًا لاختلاف الظروف الجيولوجية الفعلية، وأدوات داخل الحفرة، وزاوية الحفر، وطريقة التشغيل، فإن كفاءة الحفر النهائية وعمق الحفرة واستعادة اللباب يجب أن تخضع لظروف الموقع. جميع المعلمات المذكورة في هذا المقال مأخوذة من معلومات CR800P على هذا الموقع، ولا تتضمن حالات عملاء محددة أو بيانات معاملات؛ قبل قرار الشراء يجب الجمع بين تصميم استكشاف المشروع والتواصل مع الشركة المصنعة بندًا بندًا بشأن الأمور الواردة في الجدول أعلاه.
