يشير مصطلح "حفارة آبار المياه المجنزرة المصغرة" إلى مجموعتين من الخصائص: هيكل مدمج، وسير على جنزير. وهو لا يصف الحد الأقصى للقدرات، لذلك لا يمكن استنتاج أن "كل مكان يمكن دخوله". لتوضيح نوع المواقع التي تناسبها، يجب تفكيك "الملاءمة" إلى عدة شروط قابلة للمقارنة. بيانات WR220SE في موقعنا شاملة نسبيًا، وفيما يلي نستخدمها كعينة مرجعية للمقارنة بندًا بندًا؛ ويمكن فحص الطرازات المجنزرة المدمجة الأخرى بالترتيب نفسه.
"المجنزرة المصغرة" تصف الحركة والسير، وليس قدرة الحفر

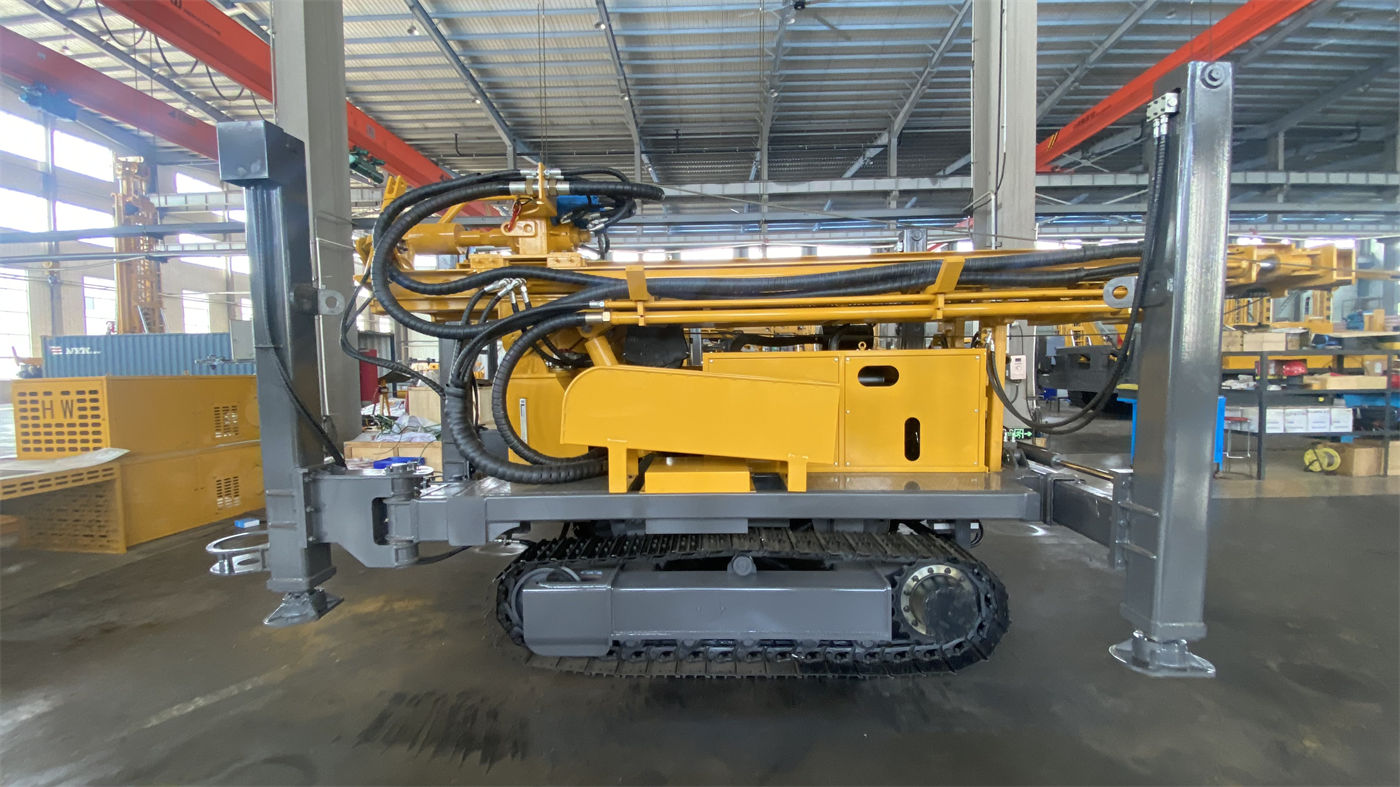

تبلغ الأبعاد الخارجية لـ WR220SE حوالي 3950 × 1750 × 2250 مم، ووزن الماكينة الكامل حوالي 4.7 طن، وعرض التحميل 2.6 م. هذه الأرقام تحدد أمورًا عدة: إمكانية المرور عبر طريق معين، وإمكانية الوقوف في موقع عمل معين، وعرض صندوق الشاحنة المطلوب للنقل. وهي لا تحدد عمق الحفر الممكن أو قطر الفتحة الممكن.
حدود جانب الحفر تقع في مجموعة أخرى من المعلمات: أقصى عمق حفر 220 م، قطر الحفر 140–254 مم، وطريقة الحفر بالماء والهواء. المجموعتان تجيبان عن أسئلة مختلفة، وخلطهما معًا قد يؤدي إلى استنتاجات لا تتوافق مع الموقع.
حركة الموقع: غالبًا ما يكون العرض هو القيد، وليس الطول
عرض الهيكل الذي يزيد قليلًا عن 1700 مم هو السبب الذي يُذكر كثيرًا لهذه المعدات في السيناريوهات الريفية. تشير البيانات إلى أن الأرضية المناسبة هي الطرق القروية، الحقول الزراعية، البساتين، الأراضي الحصوية والمواقع غير المستوية عمومًا، ويمكن المقارنة من زاويتي المرور والوقوف:
- طريق الدخول: الهيكل المدمج يقلل متطلبات عرض الطريق، لكن المرور الفعلي لا يزال يحتاج إلى تقييم حسب عرض الطريق الفعلي، نصف قطر الانعطاف، قدرة تحمل الأساس والعوائق العلوية. البيانات لا تذكر الحد الأدنى لنصف قطر الانعطاف أو الخلوص الأرضي.
- مساحة موقع العمل: النقاط ذات المساحة الخلفية الصغيرة جدًا يسهل فيها الوقوف وتعديل موضع الفتحة، لكن يجب ترك مساحة حول فوهة البئر لمناولة قضبان الحفر وإخراج المخلفات، وهذا أيضًا يحتاج إلى قياس ميداني.
- النقل: عرض التحميل 2.6 م والوزن الكامل حوالي 4.7 طن، وهو ضمن أبعاد نقل المعدات الصغيرة والمتوسطة. يجب تأكيد الشاحنة الفعلية وطريقة التثبيت وفق ظروف الطريق ولوائح النقل.
السير والصعود: ماذا تعني 2.5 كم/س و30° المرجعية كل على حدة
يسهل دمج هذين الرقمين في الفهم. سرعة السير حوالي 2.5 كم/س تصف كفاءة التنقل — التنقل داخل الموقع والانتقالات القصيرة لن تكون بطيئة جدًا، لكن لا يمكن استنتاج إمكانية السير لمسافات طويلة ذاتيًا. قدرة الصعود القصوى المرجعية 30° تصف الحد الأقصى للميل، أما إمكانية الصعود الفعلية فتعتمد أيضًا على انزلاق الأرضية، واستمرارية الميل، وحالة مركز الثقل، وما إذا كان البرج في وضع النقل الآمن.
هناك أيضًا ملاحظة في البيانات تستحق النقل: قبل الصعود والتنقل الفعلي، يجب الحكم بناءً على درجة انزلاق الأرضية والميل وحالة مركز الثقل، ويجب أن يكون البرج في وضع النقل الآمن. جوهر هذه العبارة أن 30° قيمة مرجعية، وليست تصريح مرور.
الدعم والتسوية: الأرجل العالية 1.4 م قدرة مشروطة
مشوار الأرجل العالية 1.4 م، ووظيفتها مساعدة المعدات على إكمال الدعم والتسوية في المواقع غير المستوية بشكل خفيف. الكلمة المفتاحية هنا هي "خفيف". تقدم البيانات أيضًا اتجاه التعامل مع الأرضية الرخوة: إضافة ألواح دعم لتجنب غرق الأرجل.
من هنا يمكن رسم حدود هذا النوع من ظروف الموقع: في مواقع مثل أطراف الحقول، البساتين، الساحات، وداخل الأسوار، إذا كان التموج خفيفًا فقط، يمكن لمشوار الأرجل أن يفيد؛ أما إذا كانت السطحية رخوة أو هناك تربة ردم، فيجب حل مشكلة الدعم أولًا ثم الحديث عن فتح البئر. قبل الفتح الرسمي يجب تأكيد استقرار الماكينة الكامل واتجاه البرج، لتجنب تأثير هبوط الأرض على ميل الفتحة وسلامة الحفر.
هامش البحث عن المياه: متى يشكل مستوى 220 مترًا ميزة
تكتب البيانات التطبيقات النموذجية لـ WR220SE على أنها آبار ري زراعي، آبار بساتين، إمداد مشاتل بالمياه، استخدام في البيوت المحمية، آبار منزلية ريفية، آبار عامة صغيرة، إمداد قروي بالمياه، آبار شرب للماشية، ومشاريع إمداد مياه صغيرة في مناطق الرعي. عند جمع هذه السيناريوهات، القاسم المشترك هو أن حجم البئر الواحد ليس كبيرًا ونقاط استخدام المياه متفرقة.
الفرق بين مستوى 220 مترًا والمعدات الأصغر يوصف في البيانات بأنه "هامش أكبر للبحث عن المياه"، مع ذكر خاص للمناطق التلية ومناطق الزراعة الجافة ومناطق الري الموسمي التي يتغير فيها منسوب المياه الجوفية بشكل كبير. هذا حكم يحتاج إلى شرط مسبق: لا يُستفاد من الهامش إلا إذا كان موقع الطبقة الحاملة للمياه أعمق من المتوقع. يجب تحديد عمق البئر الفعلي بناءً على البيانات الهيدروجيولوجية المحلية وموقع الطبقة الحاملة. وبالمقابل، إذا كان عمق إتمام الآبار المحلي مستقرًا منذ فترة طويلة عند نطاق ضحل، فقد لا يكون هذا الهامش عاملًا حاسمًا.
الماء والهواء: ظروف الموقع تشمل أيضًا "إمكانية استخدام الهواء"
يدعم WR220SE الحفر بالماء والهواء، ويمكن اختيار التقنية حسب ظروف الطبقات: الطبقات الترابية والطينية والغطاء المفكك يركز فيها على تثبيت الفتحة وإخراج المخلفات؛ وعند الدخول إلى الصخور المتأثرة بالتجوية أو الطبقات الصخرية المتماسكة نسبيًا، يمكن استخدام الحفر الهوائي مع مطرقة ثقبية وضاغط هواء. توضح البيانات أن الحفر بالماء والهواء ليس تبديلًا بسيطًا.
هذا يعني أن ظروف الموقع تتضمن بندًا آخر: إمكانية تنفيذ التقنية الهوائية. المرجع المذكور لضاغط الهواء هو ضغط عمل 1.7–2.5 ميجاباسكال، واستهلاك هواء 17–31 م³/دقيقة، ويُختار وفق قطر الفتحة، ومواصفات المطرقة الثقبية، وعمق الفتحة المستهدف، والارتفاع عن سطح البحر، وصلابة الطبقة الصخرية. يجب تأكيد ما إذا كان الموقع يتسع لوضع ضاغط الهواء، وهل مسافة الإمداد بالهواء معقولة، وهل هناك حاجة إلى قدرة نقل إضافية، قبل بدء العمل.
| ظرف الموقع | الوصف الذي تدعمه البيانات | ما يزال يحتاج إلى تأكيد |
|---|---|---|
| طريق الدخول | عرض الهيكل حوالي 1750 مم، هيكل مدمج | عرض الطريق الفعلي، الانعطاف، التحمل والعوائق العلوية |
| استواء الموقع | الهيكل المدمج مناسب للبيئة الريفية والزراعية | عمق سطح العمل ومساحة إخراج المخلفات عند الفوهة |
| الميل | قدرة الصعود القصوى المرجعية 30° | الانزلاق، استمرارية الميل وحالة مركز الثقل |
| دعم السطح | مشوار الأرجل العالية 1.4 م | سماكة التربة الرخوة وخطة ألواح الدعم |
| عمق البحث عن المياه | أقصى عمق حفر 220 م | موقع الطبقة الحاملة المحلية وعمق البئر الفعلي |
| مصدر الطاقة | محرك ديزل Yuchai 48 kW، يمكن الاستقلال عن الشبكة الكهربائية الثابتة | مسافة تزويد الوقود وظروف الانبعاثات في الموقع |
طاقة الديزل والمواقع الميدانية
تذكر البيانات أن تكوين الطاقة هو محرك Yuchai 48 kW، وتشير إلى أن طاقة الديزل تتيح للمعدات العمل بشكل مستقل في المواقع التي لا توجد فيها شبكة كهربائية ثابتة، وتناسب البيئات الزراعية وبيئات التربية البعيدة نسبيًا. الحكم الذي يدعمه هذا البند هو: وجود كهرباء مدينة مستقرة في الموقع ليس شرطًا مسبقًا إلزاميًا للمعدات. أما الحكم الذي لا يدعمه فهو أن أي موقع ميداني يمكن دخوله بسلاسة — فتلك مسألة ظروف مرور، ولا علاقة لها بشكل الطاقة.
ملاحظتان متعلقتان بالموقع أثناء التنفيذ
هناك ملاحظتان في البيانات تتعلقان بحالة الموقع والطبقات، وهما توضيحيتان وليستا إرشادات تشغيل. الأولى: الطبقات الرملية والحصوية الرملية يسهل فيها انهيار الفتحة ودفن المثقاب وتوسع القطر، ويظهر ذلك أكثر عند وفرة المياه الجوفية، وينبغي في هذه الطبقات إعطاء الأولوية لحماية جدار الفتحة ومتابعة أنبوب التغليف. الثانية: عند مواجهة الشقوق ونطاقات التكسر، يجب تقليل سرعة التقدم والحفاظ على تنظيف الفتحة باستمرار ومراقبة تغيرات ضغط الهواء وعودة الماء. وهاتان الملاحظتان تشيران بالمقابل إلى من يختار المعدات: توضيح أنواع الطبقات الرئيسية في الموقع مسبقًا أنفع من تفسير ما يحدث داخل الفتحة لاحقًا.
بالإضافة إلى ذلك، سرعة الرفع السريع 30 م/دقيقة وسرعة التقدم السريع 60 م/دقيقة تصفان الحركة السريعة لرأس القدرة ومناولة قضبان الحفر، ولا يجوز قراءتهما كسرعة حفر فعلية. كفاءة التقدم الحقيقية تعتمد على صلابة الطبقة، وقطر الفتحة، وتآكل أدوات الحفر، وقدرة ضاغط الهواء، وطريقة التشغيل.
الأحكام التي تدعمها البيانات والأحكام التي لا تدعمها
بناءً على ما سبق، الاستنتاج الذي يمكن الوصول إليه من البيانات المتاحة هو: حفارات آبار المياه المجنزرة المصغرة مثل WR220SE تناسب أكثر السيناريوهات الزراعية والريفية التي يكون فيها طريق الدخول محدودًا، وموقع العمل ضيقًا، وحجم البئر الواحد غير كبير، ونقاط استخدام المياه متفرقة، ومنسوب المياه الجوفية محتمل التغير. وتذكر البيانات أن الأرضية المناسبة هي الطرق القروية، الحقول الزراعية، البساتين، الأراضي الحصوية والمواقع غير المستوية عمومًا، ويمكن اعتبار ذلك أساسًا لهذا الحكم.
الأحكام التي لا تدعمها البيانات تشمل: إمكانية المرور عبر طريق أو منحدر معين؛ عمق البئر النهائي ونتيجة إتمام البئر؛ كفاءة الحفر الفعلية في طبقة معينة؛ وما إذا كان يلزم تجهيز معدات إضافية خارج التقنية الهوائية. يجب تحديد هذه الأمور بعد الجمع بين ظروف الموقع الفعلية والبيانات الهيدروجيولوجية المحلية وتأكيد الشركة المصنعة. ونظرًا لاختلاف الظروف الجيولوجية الفعلية، وأدوات داخل الفتحة، وزاوية الحفر، وطريقة التشغيل، فإن كفاءة الحفر النهائية وعمق الحفر ونتيجة إتمام البئر تخضع لظروف الموقع الفعلية.
