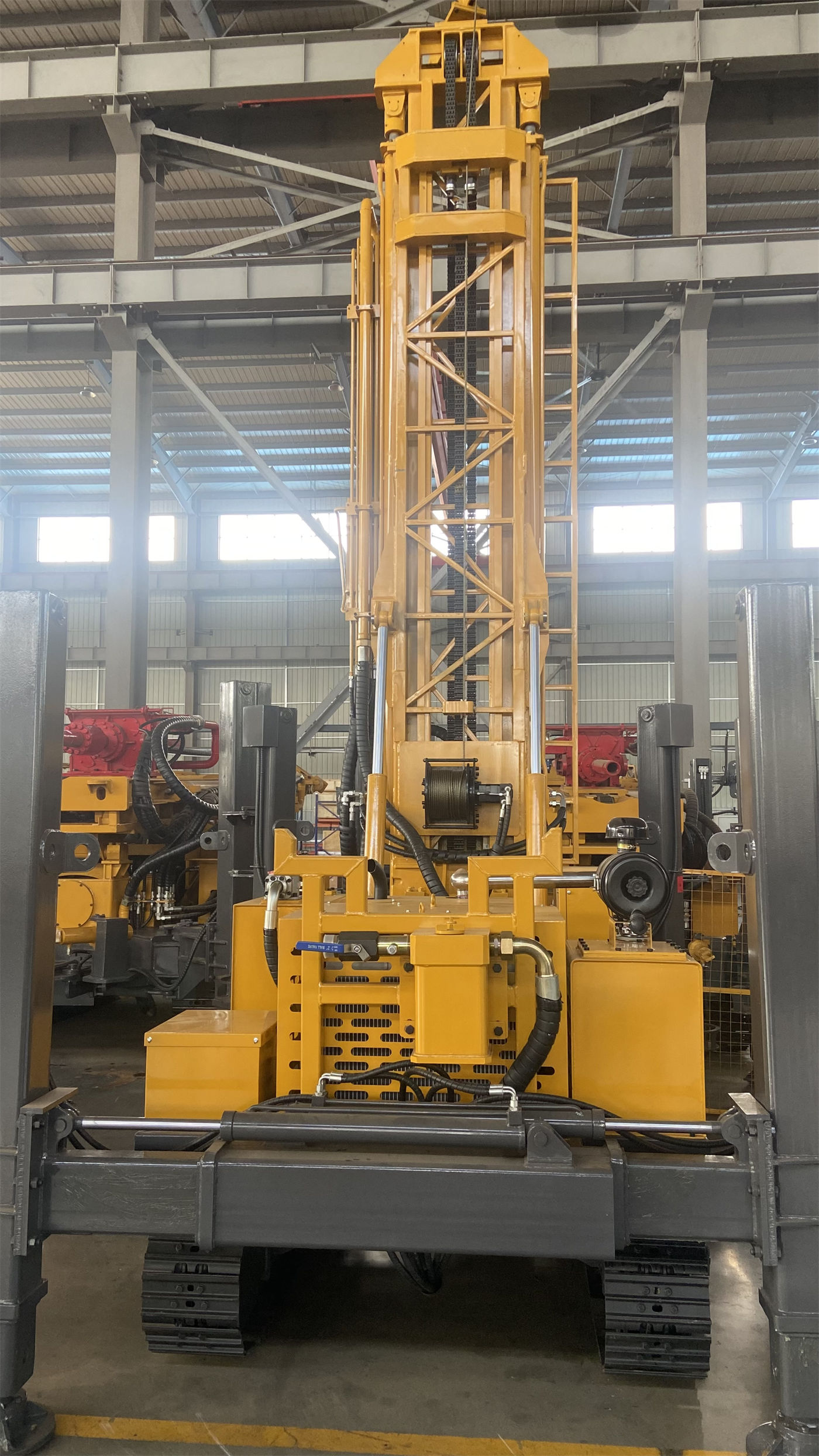

غالبًا ما يُنظر إلى "أقصى عمق حفر 750 م" كأول رقم يتم فحصه عند اختيار المعدات، لكن في بيانات WR750S، ما يحد من نطاق التشغيل الفعلي لم يكن أبدًا هذا الرقم وحده. عند إفراد 750 م للمقارنة، يسهل تجاهل سلسلتين من الأرقام خلفه: قضيب الحفر 6 م وأنبوب التغليف 6 م، ونطاق قطر الثقب 105–450 مم؛ ثم بعد ذلك قوة الرفع 40 طنًا، وضغط المحور 6 أطنان، وقدرة 176 كيلوواط، وضغط العمل 1.6–6 ميغاباسكال، واستهلاك الهواء 16–75 م³/دقيقة. لا يسرد هذا المقال المعلمات بندًا بندًا، بل يقدم ثلاث مجموعات من العلاقات الرقمية التي يجب قراءتها معًا، والانحرافات التي تظهر عند قراءة رقم واحد فقط.
لماذا تشكل 750 م وقضيب الحفر 6 م و105–450 مم مجموعة واحدة
البنود الثلاثة المذكورة في البيانات - عمق الحفر وطول قضيب الحفر وقطر الثقب - تقيد كل منها اتجاهًا مختلفًا: عمق الحفر هو الحد الأقصى لعمق الثقب، وطول قضيب الحفر يؤثر على عدد مرات توصيل القضبان، وقطر الثقب يؤثر على سرعة عودة الحلقة الهوائية وحجم تدفق الهواء المطلوب. عند وضعها جنبًا إلى جنب، لا يمكن اعتبار قدرة العمق الفعلية صحيحة بمجرد أخذ 750 م.
في ثقب عميق بمستوى 750 م، يكون عدد مرات توصيل القضبان كبيرًا جدًا. تذكر البيانات دعم العمل المباشر بقضيب حفر 6 م وأنبوب تغليف 6 م، وأن حرف S في الطراز يمثل برجًا متداخلًا، مما يحسن ملامح النقل للماكينة بالكامل في حالة النقل. طول 6 م هذا لا يصبح صالحًا إلا عند قراءته مع البرج المتداخل - إذا لم يكن الهيكل ذا شوط طويل أو برج متداخل، فإن توصيل وفصل قضيب الحفر 6 م سيكون محدودًا بارتفاع البرج. لذلك تشكل "750 م + 6 م + برج متداخل" شرطًا كاملًا، وإذا غاب أحدها، يجب إعادة تقييم قابلية التشغيل الفعلية لـ 750 م.
وبالمثل، لا ينبغي قراءة نطاق قطر الثقب 105–450 مم بمفرده. القطر الكبير في الثقب العميق يعني مساحة حلقة أكبر، وطلبًا أعلى لتدفق الهواء، ومتطلبات احتياطي عزم دوران أكبر. كتابة 105 مم و450 مم كنطاق قدرة لنفس الجهاز توضح في الواقع أن هذه الماكينة تغطي نطاقًا واسعًا من ظروف التشغيل، ولا تعني أن كلا القطرين يمكنهما الوصول إلى 750 م.
يجب النظر إلى قوة الرفع 40 طنًا مع ضغط المحور 6 أطنان ووزن عمود الحفر
قوة الرفع وضغط المحور مكتوبان بشكل منفصل في البيانات: قوة الرفع 40 طنًا، وضغط المحور 6 أطنان. الرقمان لهما اتجاهان مختلفان - قوة الرفع مسؤولة عن إنزال ورفع عمود الحفر، وضغط المحور مسؤول عن تطبيق ضغط لأسفل على رأس الحفر. وهي مع وزن عمود الحفر واحتكاك جدار الثقب تحدد معًا ما إذا كان يمكن إنزال ورفع عمود الحفر بشكل طبيعي في ثقب عميق 750 م.
مع زيادة عمق الثقب، يزداد وزن العمود بالكامل، ويزداد الاحتكاك بشكل ملحوظ. في قسم قوة الرفع، تذكر البيانات حكمًا: إذا ظهرت مقاومة غير طبيعية عند رفع القضيب، يجب أولاً التعامل معها من خلال تنظيف الثقب والرفع البطيء وتقييم حالة داخل الثقب، وتجنب اعتبار أقصى قوة رفع الحل الوحيد. هذه الجملة نفسها هي تلميح لطريقة قراءة المعلمات - 40 طنًا هي الحد الأقصى لقدرة الجهاز، وليست وسيلة للتعامل عند حدوث انحشار.
ويظهر مع قوة الرفع رافعة مساعدة 2.5 طن، تُستخدم لنقل المطرقة الدوارة وقضبان الحفر وأدوات التغليف والملحقات الميدانية. هذا الرقم مع الرفع الرئيسي 40 طنًا ووزن الماكينة الكامل 14 طنًا يشكل صورة كاملة لقدرة المناولة.
يجب أن يقترن ضغط الهواء 1.6–6 ميغاباسكال باستهلاك الهواء 16–75 م³/دقيقة
هذا هو الجزء الأكثر عرضة للقراءة المنفصلة في كامل البيانات. ضغط العمل 1.6–6 ميغاباسكال واستهلاك الهواء 16–75 م³/دقيقة هما على التوالي نطاق الحد الأقصى للضغط ونطاق التدفق. تذكر البيانات بوضوح: عندما يصل الضغط إلى المطلوب لكن الإزاحة غير كافية، قد يحدث نقص في قوة الطرق وصعوبة في إزالة الحطام.
لذلك ينتمي هذان الرقمان إلى نفس المجموعة، ولا يمكن اختيار ضاغط الهواء بالنظر إلى الضغط فقط. الحد الأقصى 6 ميغاباسكال يتوافق مع متطلبات استخدام المطرقة الدوارة ذات ضغط الهواء المتوسط إلى العالي، لكن المطابقة المحددة تتطلب تلبية الضغط والإزاحة معًا. في ثقب عميق بمستوى 750 م، تؤثر سهولة إزالة الحطام في قاع الثقب مباشرة على عزم الدوران واستهلاك الطاقة، وتراكم الحطام وإعادة التكسير يضيفان إلى حمل الدوران. تذكر البيانات في قسمي الصخور الصلبة والصخور المتآكلة ضرورة التنظيف المستمر للثقب والتعديل وفقًا لحالة داخل الثقب، وهذا ينتمي إلى نفس سلسلة التقييم مع ضغط الهواء واستهلاك الهواء.
وتجدر الإشارة إلى أن البيانات لا تقدم الحد الأدنى المحدد لتدفق الهواء المطابق لطرازات المطرقة الدوارة تحت أقطار وأعماق ثقب مختلفة، وهذا الجزء يحتاج إلى تأكيد كتابي من الشركة المصنعة أو مورد ضاغط الهواء.
وضعا عزم الدوران وقطر الثقب هما نفس مجموعة التقييم
تقدم البيانات مجموعتين من إعدادات الدوران: 13000 / 6500 نيوتن·م و15000 / 7500 نيوتن·م، بسرعة دوران قصوى 95 / 190 دورة/دقيقة على التوالي. ظهور وضعين لعزم الدوران ووضعين للسرعة في نفس نظام الدوران يعني أن اختيار الوضع يعتمد على ظروف التشغيل المحددة، وليس مجرد أخذ القيمة الأكبر.
العلاقة بين نطاق قطر الثقب المجاور 105–450 مم وعزم دوران الدوران لم تقدم البيانات جدولًا مطابقًا لها. لذلك يمكن القول: احتياطي عزم الدوران يميل نحو الأقطار الكبيرة والصخور الصلبة وأقسام الثقب ذات الاحتكاك العالي، والسرعة الأعلى تميل نحو المراحل ذات المقاومة المنخفضة؛ ويجب تحديد المطابقة النهائية بناءً على قطر الثقب وأدوات الحفر والطبقات الصخرية الرئيسية. لا يتم إجراء تخمينات للأجزاء غير المغطاة في البيانات.
يجب أيضًا قراءة أبعاد الماكينة ووزنها وأرجل الدعم كمجموعة واحدة
يبلغ وزن الماكينة الكامل في البيانات حوالي 14 طنًا، والأبعاد الخارجية حوالي 6.64 × 2.25 × 2.67 م، وزاوية التسلق القصوى المرجعية 21°، وسرعة السير حوالي 3 كم/س. هذه الأرقام مع شوط أرجل الدعم الهيدروليكية 1.6 م هي نفس المجموعة: أبعاد النقل وقدرة التسلق ونطاق تعديل الأرجل تحدد معًا المواقع التي يمكن للماكينة دخولها والمنصات التي يمكنها العمل عليها.
تشير البيانات أيضًا إلى ضرورة استخدام ألواح دعم بمساحة كافية على الأرض الرخوة، وتأكيد قدرة تحمل الطرق والمنصات قبل النقل. هذه شروط استخدام وليست قدرات جهاز، لذلك لا يمكن الحكم على جدوى موقع معين بمجرد النظر إلى الأبعاد والوزن.
قيم تحتاج إلى تصنيف منفصل
- الرفع السريع 31 م/دقيقة والدفع السريع 65 م/دقيقة هما سرعتان لحركات مساعدة، وليستا من نفس نوع مؤشرات قدرة الحفر.
- مضخة الطين ومضخة الطرد المركزي والمولد ومضخة الرغوة الاختيارية تنتمي إلى نطاق الملحقات، ولا تمثل التجهيز القياسي.
- استهلاك الهواء 16–75 م³/دقيقة هو نطاق موصى به للجهاز، ولا يساوي الخرج الفعلي لضاغط الهواء المختار.
أمور تحتاج إلى تأكيد كتابي قبل الشراء
- عمق الحفر 750 م تحت أقطار ثقب مختلفة (105–450 مم) وما يقابلها من تركيبات أدوات الحفر والعمق القابل للوصول.
- ضغط الهواء 1.6–6 ميغاباسكال واستهلاك الهواء 16–75 م³/دقيقة، وإزاحة ضاغط الهواء المطلوب وطراز المطرقة الدوارة.
- التجهيز القياسي وشروط الاختيار المقابلة لمجموعتي إعداد عزم الدوران.
- مواصفات قضيب الحفر 6 م وأنبوب التغليف 6 م، وشكل الأسنان، والتوافق مع الأدوات الحالية.
- يشير نص نهاية البيانات إلى أن جزءًا من ظروف تنفيذ الثقب العميق 750 م غير مكتمل، ويجب طلب النسخة الكاملة من الشركة المصنعة.
المعلمات الفنية الرئيسية
| البند | قيمة البيانات |
|---|---|
| أقصى عمق حفر | 750 م |
| قطر الحفر | 105–450 مم |
| قوة الرفع / ضغط المحور | 40 طنًا / 6 أطنان |
| عزم دوران الدوران / السرعة | 13000 / 6500 نيوتن·م؛ 15000 / 7500 نيوتن·م؛ 95 / 190 دورة/دقيقة |
| المحرك | 176 كيلوواط Weichai |
| قضيب الحفر / أنبوب التغليف | 6 م / 6 م، يوصى بقضيب حفر 102 مم |
| ضغط العمل / استهلاك الهواء | 1.6–6 ميغاباسكال / 16–75 م³/دقيقة |
| الرفع السريع / الدفع السريع | 31 م/دقيقة / 65 م/دقيقة |
| الرافعة المساعدة | 2.5 طن |
| سرعة السير / التسلق | حوالي 3 كم/س / مرجعي 21° |
| شوط أرجل الدعم الهيدروليكية | 1.6 م |
| وزن الماكينة الكامل / الأبعاد الخارجية | حوالي 14 طنًا / حوالي 6.64 × 2.25 × 2.67 م |
بنية هذه البيانات نفسها هي تلميح: غالبًا ما تُحدد القدرة نفسها برقمين أو ثلاثة معًا. عند قراءة 750 م، انظر أيضًا إلى 6 م و105–450 مم؛ عند قراءة 40 طنًا، انظر أيضًا إلى 6 أطنان وظروف عمود الحفر؛ عند قراءة 6 ميغاباسكال، انظر أيضًا إلى الإزاحة. لم تكتب البيانات الشروط الحدية لكل بند بالكامل، لذلك لا تزال مرحلة اختيار المعدات تتطلب تأكيد العلاقات المقابلة بندًا بندًا من الشركة المصنعة، بدلاً من اعتبار كل قيمة قصوى مؤشرًا يمكن أن يتحقق مع الآخرين في نفس الوقت.
