معظم المشكلات التي تظهر عند استلام أنابيب الحفر لأخذ العينات بالدورة العكسية لا تتعلق بجسم الأنبوب نفسه، بل بعدم تطابق الواجهات: فقد لا يكون الخيط اللولبي من نفس النظام المستخدم في أدوات الحفر الحالية، أو لا يمكن توصيل مخرج رأس القدرة، أو لا تتوافق مواصفات مطرقة RC مع قناة الأنبوب الداخلي لأنبوب الحفر، أو لا يتوافق تركيب طول أنبوب الحفر مع عمق الحفرة المستهدف وشوط البرج. إذا تم اكتشاف هذه المشكلات قبل الشحن، فالأمر مجرد تعديل طلب؛ أما إذا تم اكتشافها بعد الاستلام، فستتحول إلى انتظار قطع الغيار وإرجاع واستبدال وتعطل العمل. فيما يلي، وفقًا لهدف "ما هي معلومات الواجهة التي يجب جمعها قبل الاستلام"، يتم تفكيك المحتوى الذي يحتاج إلى تحقق بندًا بندًا، مع توضيح العلاقة المقابلة بالاستناد إلى البيانات المنشورة لأنابيب الحفر مزدوجة الجدار بالدورة العكسية Φ114.
أولاً: تحديد أي أجزاء تعني "الواجهة" في هذا النظام
أنبوب الحفر بالدورة العكسية ليس مجرد أنبوب منفرد، بل يتصل من الأعلى والأسفل برأس القدرة ومطرقة RC أو أدوات قاع الحفرة، ويحتوي داخليًا على قناة مستقلة لإرجاع العينات. ما يسمى بمعلومات الواجهة يقع على الأقل في الأجزاء الخمسة التالية:
- نظام الخيوط اللولبية بين أنابيب الحفر وبعضها، وبين أنابيب الحفر وأدوات قاع الحفرة؛
- شكل التوصيل بين الطرف العلوي لأنبوب الحفر ومخرج رأس القدرة لوحدة الحفر؛
- مواصفات مطرقة RC وعلاقة توافقها مع قناة الأنبوب الداخلي لأنبوب الحفر؛
- التركيبة بين طول الأنبوب الواحد والعدد الإجمالي وعمق الحفرة المستهدف وشوط البرج؛
- ما إذا كانت الخيوط اللولبية وقطر الأنبوب والقطع الملحقة في نظام أدوات الحفر الحالي موحدة.
إذا كانت أي معلومات من هذه الأجزاء الخمسة ناقصة، يصعب الحكم قبل الاستلام على ما إذا كانت مجموعة أدوات الحفر بالدورة العكسية بأكملها يمكن توصيلها والعمل بها بسلاسة. توفر البيانات المنشورة خيارات واضحة لبعض هذه الأجزاء، بينما تتطلب أجزاء أخرى تأكيدًا منفصلاً وفقًا للتكوين الميداني.
نظام الخيوط اللولبية: توفر البيانات خيارات، لكن الخيارات لا تعني بالضرورة ما هو مستخدم في الموقع
تذكر البيانات المنشورة لأنابيب الحفر مزدوجة الجدار بالدورة العكسية Φ114 أن خيوط التوصيل يمكن اختيارها من Remet أو Metzke أو FH أو IF. هذه الخيارات الأربعة هي نطاق اختياري عند الشراء، وليست واجهة عامة "يمكن استخدام أي منها". عند الطلب الفعلي، تشير البيانات نفسها أيضًا إلى أنه يجب تأكيد مواصفات الخيط المحددة وفقًا لوحدة الحفر ورأس القدرة ومطرقة RC ونظام أدوات الحفر الحالي.
ما يجب التحقق منه قبل الاستلام ليس "أي خيط نختار"، بل "ما هو نظام الخيط المستخدم فعليًا في الموقع". ويشمل ذلك:
- نظام الخيط المستخدم في أنابيب الحفر والمفاصل ووصلات التحويل الحالية؛
- نظام الخيط في الطرف العلوي لمطرقة RC حيث يتصل بأنبوب الحفر؛
- ما إذا كان مخرج رأس القدرة يحتاج إلى وصلة تحويل، وشكل خيط تلك الوصلة.
إذا كان الموقع يستخدم أدوات حفر مختلطة من أنظمة مختلفة، فيجب خاصة تحديد أي طرف يعتبر المرجع. لا تقدم البيانات قائمة بقطع التحويل بين أنظمة الخيوط المختلفة، ويجب تأكيد هذا الجزء بشكل منفصل من الشركة المصنعة وإدارة أدوات الحفر في الموقع، ولا يمكن افتراض أن الخيوط الأربعة قابلة للتبادل في الموقع.

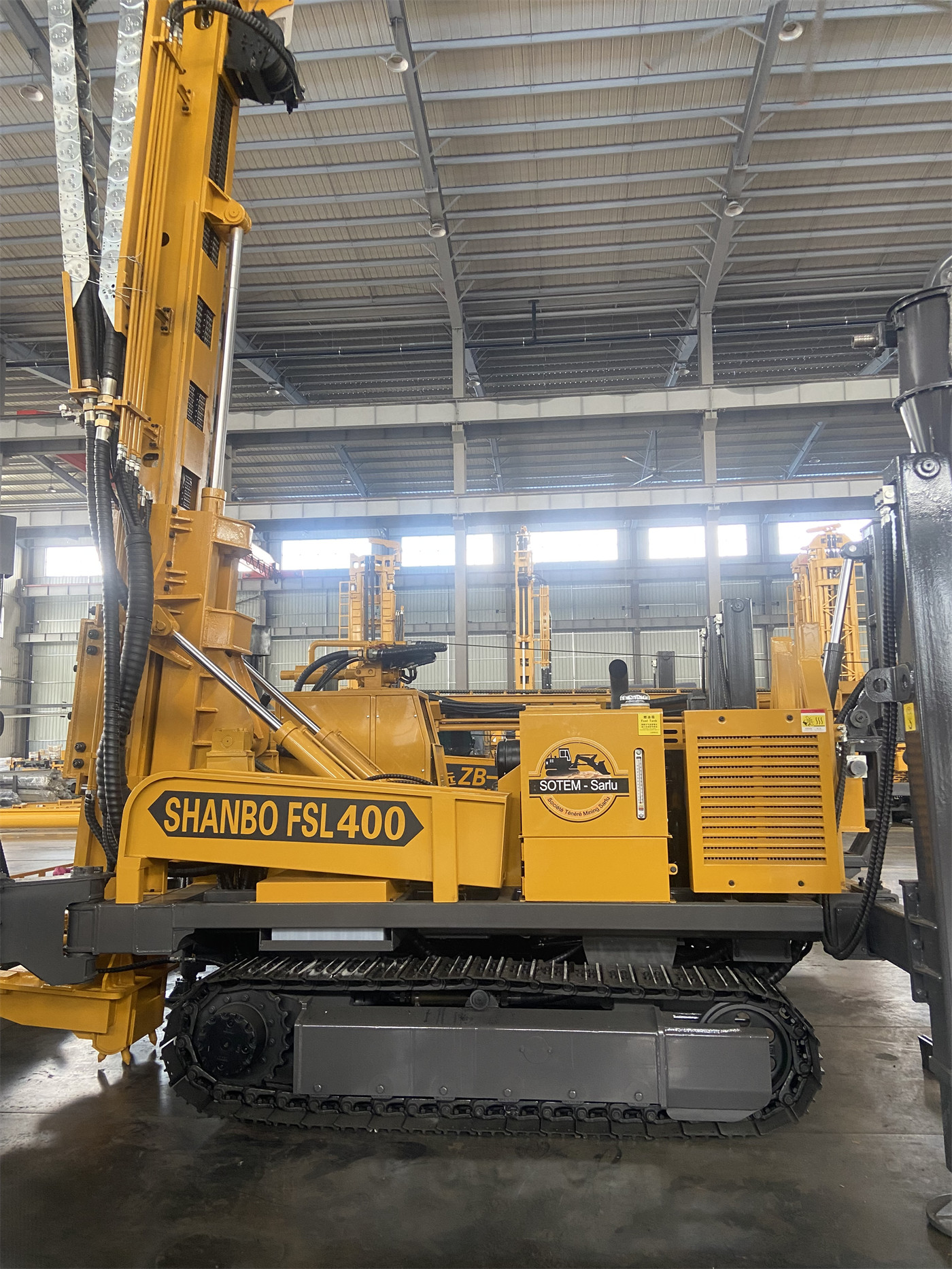

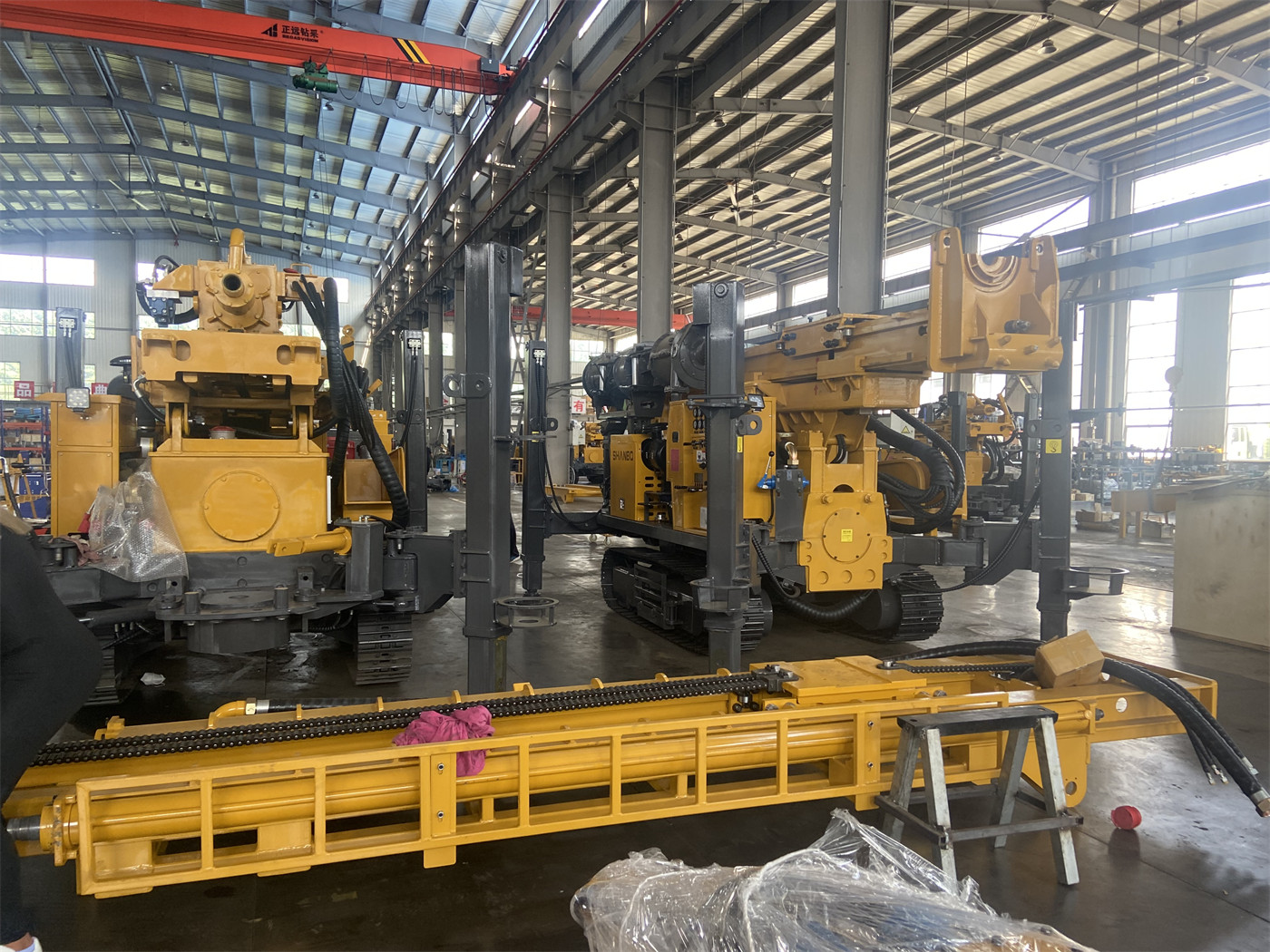

وحدة الحفر ورأس القدرة: تأكد أولاً من إمكانية التوصيل بمخرج رأس القدرة
تقع واجهة أنبوب الحفر مع وحدة الحفر عند مخرج رأس القدرة. تطلب البيانات المنشورة في إرشادات اختيار الطراز تقديم طراز وحدة الحفر، وأحد الأهداف هو تأكيد هذا الطرف. تشمل المعلومات التي يجب تحديدها مسبقًا:
- طراز وحدة الحفر وشكل التوصيل في مخرج رأس القدرة؛
- ما إذا كانت هناك حاجة إلى وصلة تحويل بين رأس القدرة والطرف العلوي لأنبوب الحفر؛
- ما إذا كانت الفتحة أو القناة المركزية لرأس القدرة متوافقة مع قناة إرجاع العينات في الأنبوب الداخلي لأنبوب الحفر مزدوج الجدار.
البند الأخير يُغفل بسهولة. يشكل أنبوب الحفر مزدوج الجدار عبر الأنبوب الخارجي والأنبوب الداخلي قناة مستقلة لتدفق الهواء واستعادة القطع الصخرية، وتعود العينات إلى السطح من الأنبوب الداخلي. إذا لم يكن في طرف رأس القدرة قناة أو واجهة مقابلة، فإن مسار إرجاع العينات عبر الأنبوب الداخلي لن يتصل من جهة السطح. لا تشرح البيانات بالتفصيل المتطلبات المحددة للقناة المركزية لرأس القدرة، وهذا يعد شرط واجهة يجب التحقق منه من الشركة المصنعة لوحدة الحفر أو مورد المعدات.
مواصفات مطرقة RC: علاقة توافق مع قناة الأنبوب الداخلي لأنبوب الحفر
تدرج البيانات مواصفات مطرقة RC ضمن المعلومات التي يجب تقديمها عند الشراء، وتشير إلى أن أنابيب الحفر مزدوجة الجدار مناسبة لأنظمة الحفر بالدورة العكسية RC. العلاقة بين مطرقة RC وأنبوب الحفر لا تقتصر على إمكانية ربط الخيط، بل تشمل أيضًا توافق مواصفات جسم المطرقة مع قناة الأنبوب الداخلي لأنبوب الحفر. يجب تأكيد ما يلي قبل الاستلام:
- طراز ومواصفات مطرقة RC، وخيط التوصيل في طرفها العلوي؛
- علاقة التوافق في الأبعاد بين مطرقة RC وقناة الأنبوب الداخلي لأنبوب الحفر؛
- العلاقة المكانية بين قطر الأنبوب الخارجي لأنبوب الحفر وقطر مطرقة RC وقطر الحفرة.

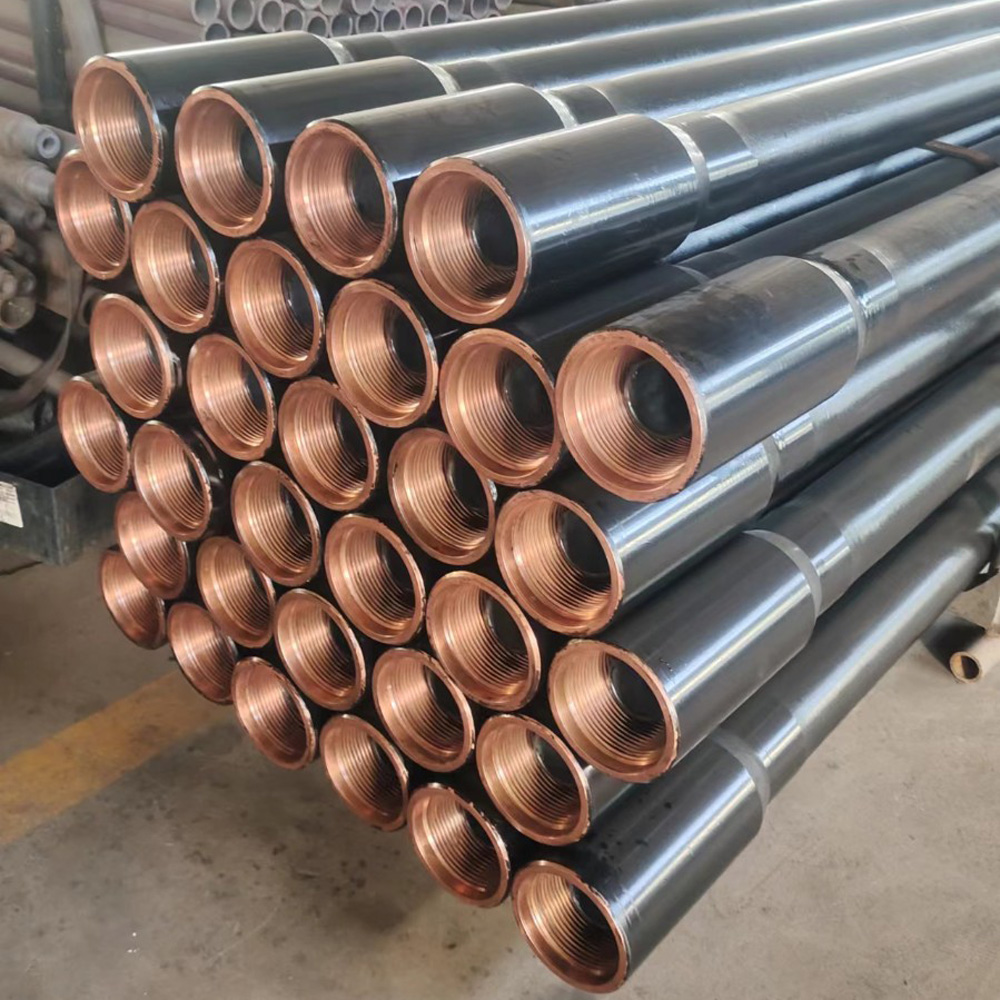

يبلغ قطر الأنبوب الخارجي لأنبوب الحفر Φ114 114 مم، وسماكة الجدار 8–10 مم، والأنبوب الداخلي من مادة مقاومة للتآكل. لا تقدم البيانات القيمة الدقيقة للقطر الداخلي للأنبوب الداخلي، ولا تسرد جدول توافق مع مختلف مواصفات مطرقة RC. لذلك، لا يمكن استنتاج "ما إذا كانت مطرقة RC هذه يمكن أن تتوافق مع أنبوب الحفر Φ114" بناءً على القطر الخارجي فقط، بل يجب تأكيد ذلك بندًا بندًا من الشركة المصنعة وفقًا لمواصفات مطرقة RC وواجهة الأنبوب الداخلي لأنبوب الحفر.
تركيبة الطول: يجب تطبيق خيارات 1500–9500 مم على عمق الحفرة وشوط البرج
يتراوح طول هذا الطراز من أنابيب الحفر بين 1500 و9500 مم. يوضح هذا النطاق أن طول الأنبوب الواحد يمكن اختياره حسب المشروع، لكنه لا يوضح أن تركيبة طول معينة مناسبة لعمق حفرة معين. يجب التحقق قبل الاستلام من الطول مع الشروط التالية:
- عمق الحفرة المستهدف والعدد الإجمالي المتوقع لأنابيب الحفر؛
- شوط برج وحدة الحفر أو طول الدفع الواحد، ومساحة التشغيل لإضافة وفك الأنابيب؛
- قيود النقل والتخزين في الموقع على طول الأنبوب الواحد؛
- ما إذا كان الارتفاع بين فوهة الحفرة ورأس القدرة يسمح بإضافة وفك طول الأنبوب المختار بسلاسة.
تقدم البيانات نطاق الطول فقط، ولا تقدم العلاقة الموصى بها بين طول الأنبوب الواحد وعمق الحفرة، ولا توضح تأثير تركيبات الأطوال المختلفة على كفاءة الحفر. يجب حساب هذا الجزء بشكل منفصل وفقًا لعمق حفرة المشروع ومعلمات برج وحدة الحفر. إن فهم "اتساع النطاق" مباشرة على أنه "مناسب لأي عمق حفرة" سيخفي القيود الفعلية بين تركيبة الطول والتشغيل الميداني.
نظام أدوات الحفر الحالي: التوحيد يستحق الفحص قبل المعلمات الفردية
تدرج البيانات في إرشادات اختيار الطراز "نظام أدوات الحفر الحالي" إلى جانب طراز وحدة الحفر ومواصفات مطرقة RC وطول أنبوب الحفر ونوع الخيط وعمق الحفرة المستهدف ومعلومات التكوين الجيولوجي الرئيسية. والسبب أن أنبوب الحفر بالدورة العكسية يجب أن يتصل مع أدوات الحفر الموجودة في سلسلة واحدة: إذا كانت خيوط وأقطار المفاصل ووصلات التحويل والمثبتات أو أدوات قاع الحفرة الأخرى لا تتوافق مع أنابيب الحفر المضافة، فحتى لو كانت معلمات أنبوب الحفر الفردي مناسبة، لا يمكن تجميع عمود حفر كامل.
يوصى قبل الاستلام بترتيب معلومات أدوات الحفر الحالية بالترتيب التالي:
- إدراج كل أداة تتصل مباشرة بأنبوب الحفر ونظام خيطها؛
- تحديد أي القطع جديدة وأيها مستمرة في الاستخدام؛
- تأكيد ما إذا كانت وصلات التحويل المستمرة في الاستخدام يمكنها تغطية اختلاف الخيوط بين الطرفين القديم والجديد؛
- التحقق من القطر الخارجي وسماكة الجدار مع أدوات الحفر الحالية، لتجنب خلط أجسام أنابيب ذات فروق كبيرة في نفس عمود الحفر.
لا تقدم البيانات قائمة مواصفات لوصلات التحويل أو القطع الملحقة، ولا توضح القيود عند خلط أجسام أنابيب مختلفة. يمكن تنفيذ هذا الجزء بندًا بندًا فقط بين سجل أدوات الحفر وتأكيد الشركة المصنعة.
قائمة التحقق من معلومات الواجهة
يتم تجميع المحتوى أعلاه في قائمة منظمة حسب الكائن، لتسهيل وضع علامة أو تدوين "بانتظار التأكيد" بندًا بندًا قبل الاستفسار عن السعر والشحن.
| كائن التحقق | المعلومات المطلوب تحديدها | الأساس أو الفجوة في البيانات |
|---|---|---|
| خيط أنبوب الحفر | نظام الخيط المستخدم فعليًا في أدوات الحفر الميدانية؛ وأي من Remet أو Metzke أو FH أو IF يقابله | تقدم البيانات أربعة خيارات، وتطلب التأكيد وفقًا لوحدة الحفر ورأس القدرة ومطرقة RC وأدوات الحفر الحالية |
| وحدة الحفر/رأس القدرة | شكل التوصيل في مخرج رأس القدرة؛ الحاجة إلى وصلة تحويل؛ إمكانية توصيل القناة المركزية بإرجاع العينات عبر الأنبوب الداخلي | تطلب البيانات تقديم طراز وحدة الحفر؛ ولم يتم تفصيل الواجهة المحددة لرأس القدرة |
| مطرقة RC | مواصفات جسم المطرقة والخيط العلوي؛ علاقة التوافق مع قناة الأنبوب الداخلي | تطلب البيانات تقديم مواصفات مطرقة RC؛ ولم تقدم جدول التوافق والقطر الداخلي المحدد للأنبوب الداخلي |
| تركيبة الطول | مطابقة طول الأنبوب الواحد والعدد الإجمالي مع عمق الحفرة وشوط البرج وظروف النقل | تقدم البيانات نطاق 1500–9500 مم، ولم تقدم تركيبة موصى بها |
| نظام أدوات الحفر الحالي | توحيد الخيوط والأقطار في وصلات التحويل والمفاصل والقطع الملحقة | تطلب البيانات تقديم معلومات أدوات الحفر الحالية؛ ولم تقدم قائمة بالقطع الملحقة |
ما هي المعلومات التي أوضحتها البيانات وما يجب تأكيده بشكل منفصل
تشمل الأجزاء التي أوضحتها البيانات المنشورة: قطر الأنبوب الخارجي 114 مم، وسماكة الجدار 8–10 مم، ونطاق الطول 1500–9500 مم، وأربعة أنظمة خيوط اختيارية، والبنية مزدوجة الجدار (أنبوب خارجي من سبائك فولاذية عالية القوة وأنبوب داخلي مقاوم للتآكل)، وملاءمتها لأخذ عينات RC بالدورة العكسية في استكشاف المناجم وأخذ عينات الخام والحفر الجيولوجي. توضح البيانات أيضًا أنه عند الطلب الفعلي يجب تأكيد مواصفات الخيط المحددة وفقًا لوحدة الحفر ورأس القدرة ومطرقة RC ونظام أدوات الحفر الحالي.
تشمل الأجزاء التي لم تقدمها البيانات ويجب تأكيدها بشكل منفصل: القطر الداخلي المحدد للأنبوب الداخلي؛ وجدول التوافق مع مختلف مواصفات مطرقة RC؛ ومتطلبات واجهة القناة المركزية لرأس القدرة؛ ومواصفات قطع التحويل بين أنظمة الخيوط المختلفة؛ والتركيبة الموصى بها لطول الأنبوب الواحد وعمق الحفرة؛ وتأثير تكوينات وحدات الحفر المختلفة وعمق الحفرة وظروف التكوين الجيولوجي على الأداء الفعلي وعمر أنابيب الحفر. لا تؤثر هذه الفجوات على اعتبار معلومات الواجهة خط التحقق الرئيسي قبل الاستلام، لكنها تعني أنه لا يمكن إكمال حكم مطابقة مجموعة أدوات الحفر بالكامل بالاعتماد فقط على الطراز وجدول المعلمات.
إذا كانت الظروف الميدانية غير مكتملة، فإن أحد الأساليب العملية هو: أولاً تجميع طراز وحدة الحفر وشكل مخرج رأس القدرة ومواصفات مطرقة RC ونظام خيط أدوات الحفر الحالية وعمق الحفرة المستهدف في صفحة معلومات واحدة، ثم مقارنتها بالخيوط الاختيارية ونطاق الطول في البيانات وتدوين كل بند "مؤكد" أو "بانتظار تأكيد الشركة المصنعة". وقبل تصفير بنود "بانتظار التأكيد"، لا ينبغي جدولة موعد استلام أنابيب الحفر قريبًا جدًا من خطة بدء الحفر.
