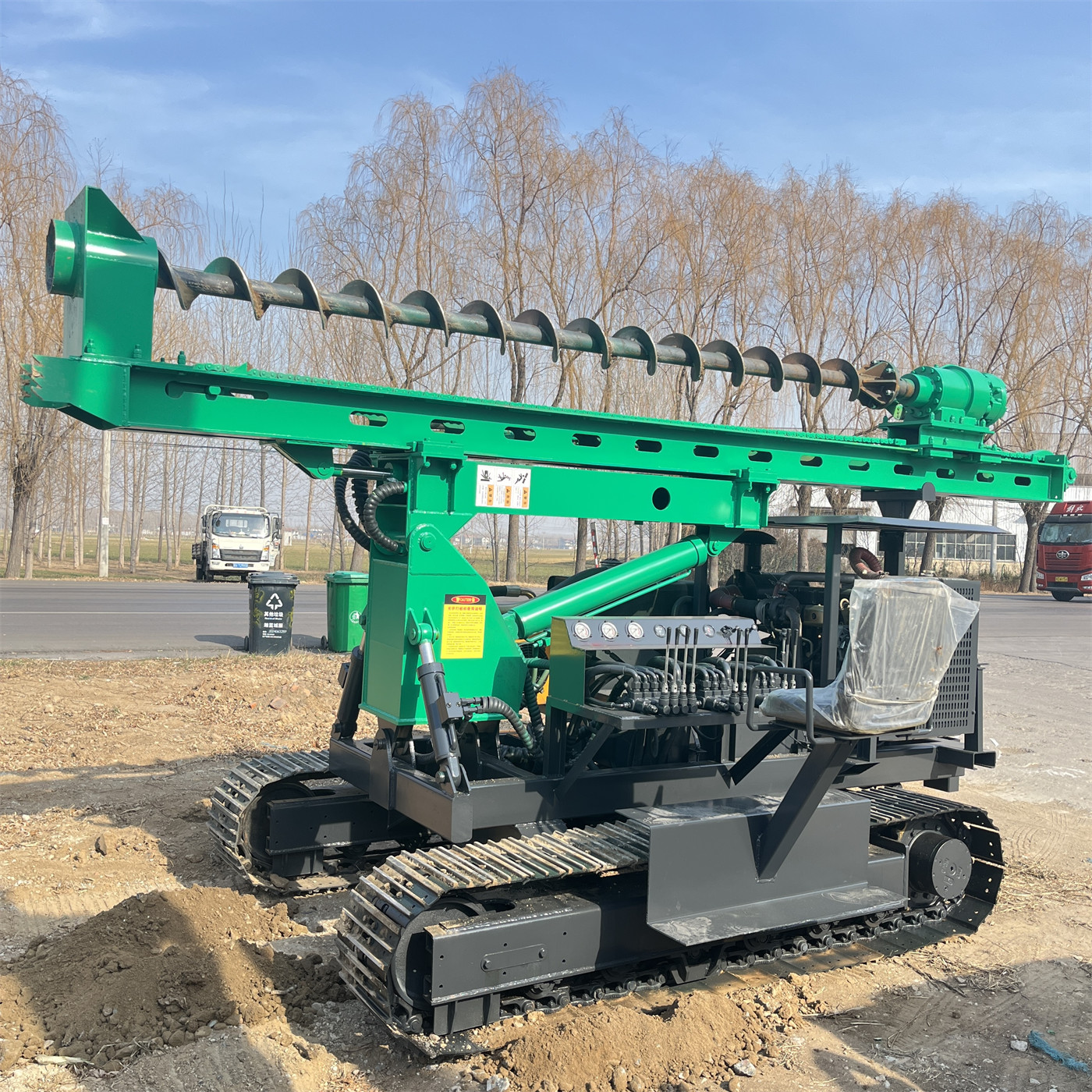

يختلف التحضير لدخول معدات الحفر المسبق للأساسات الكهروضوئية عن مشاريع الاستكشاف الجيولوجي: فعدد مواقع الخوازيق كبير، والمسافات منتظمة، والثقب الفردي ضحل، لكن الموقع غالبًا ما يكون في نفس الوقت بين عدة خطوط عمل مثل طرق المحطة، والأسوار، وتركيب الدعامات. ما يعيق بدء العمل عادة ليس قدرة المعدات، بل عدم توفر بعض المستندات — إحداثيات مواقع الخوازيق ونسخة شكل الأساس غير محددة، ومسار الكابلات تحت الأرض لا يوجد له مخطط، والطريق الذي ستصعد عليه المعدات لم يتم السير عليه. تستند هذه المقالة إلى المعلمات المعلنة لـ PV390 في هذا الموقع كمرجع، وتسرد المستندات وشروط الموقع التي يجب تجهيزها قبل الدخول بالترتيب. PV390 هي معدة دق خوازيق كهروضوئية هيدروليكية مجنزرة رباعية الأسطوانات، بقطر حفر 80–600 مم وعمق حفر 0–6 م، وهذه القيم لا معنى لها إلا ضمن النطاق المحدد في التصميم الأساسي للمشروع.
الفئات الأربع من المستندات التي يجب تجهيزها أولاً
أي فئة من الفئات الأربع التالية إذا نقصت، ستتحول في يوم الدخول إلى بند توقف عن العمل. وعلاقتها بالمعدات ليست متطابقة، لذا لا يتم وضعها في جدول واحد وخلطها معًا.
1、مستندات التصميم الأساسي
تحدد هذه الفئة ما إذا كانت معلمات المعدات يمكن أن تقع ضمن نطاق متطلبات المشروع، وتحتاج على الأقل إلى: مخطط تخطيط مواقع الخوازيق وإحداثياتها؛ شكل الأساس ونوع الخازوق (خازوق مصبوب في الموقع، ثقب إرشادي لخازوق مسبق الصنع أو غير ذلك)؛ القطر التصميمي وعمق التصميم للخازوق الواحد؛ منسوب مواقع الخوازيق والتصميم الرأسي للمنطقة. بمقارنة القطر التصميمي وعمق التصميم مباشرة مع 80–600 مم و0–6 م لـ PV390، يمكن أولاً استبعاد المقاطع غير المتطابقة بشكل واضح. القطر والعمق النهائيان يعتمدان على مخططات تصميم المشروع وشكل الأساس، والنطاق في مستندات المعدات ليس أساسًا للتصميم.
2、مستندات المرافق تحت الأرض
عادة ما توجد تحت منطقة المحطة الكهروضوئية في نفس الوقت خطوط التجميع، وكابلات الاتصالات الضوئية، وأنابيب الإمداد والصرف، والخطوط القائمة خارج المنطقة. وظيفة هذه الفئة من المستندات هي تحديد المناطق غير القابلة للحفر حول مواقع الخوازيق، وليس الحكم على قدرة المعدات على الحفر. يجب تنفيذ: المخطط الشامل للخطوط تحت الأرض في المنطقة؛ عمق ومسار مد الكابلات؛ الخطوط المؤقتة الممددة غير المؤشرة؛ معلومات الاتصال بالجهات المالكة للخطوط القائمة حول المنطقة.
لا تقدم المستندات قدرة معالجة المعدات المتعلقة بالمرافق تحت الأرض، لذا يمكن الاعتماد في هذا الجزء فقط على الإحاطة المسبقة والتأكيد الميداني، ولا يمكن حله بمعلمات المعدات.
3、مستندات الموقع والمرور
تحدد هذه الفئة ما إذا كانت المعدات يمكن أن تصل إلى الموقع وتعمل بشكل مستقر. القيم بين الأقواس هي الأجزاء المعلنة في مستندات PV390 ويمكن استخدامها للتحقق: أبعاد الماكينة الخارجية 5200×2300×2650 مم؛ عرض لوح الجنزير 400 مم؛ زاوية التسلق 35°. تشمل المستندات التي يجب تنفيذها:
- أدنى نصف قطر انعطاف لطريق الدخول، وعرض سطح الطريق، وظروف التحمل، للتحقق منها مقابل أبعاد الماكينة الخارجية؛
- نوعية التربة وظروف الدمك للطرق المؤقتة داخل المنطقة، للتحقق منها مقابل ظروف التلامس لعرض لوح الجنزير 400 مم؛
- أقصى ميل بين أسطح العمل، والميل العرضي، ودرجة الانزلاق الرطب، للتحقق منها مقابل زاوية التسلق 35° — لاحظ أن هذه القيمة هي قيمة موضحة في المستندات، ويجب في أعمال المنحدرات الفعلية مراعاة الميل العرضي ونوعية التربة ومركز ثقل الماكينة بشكل شامل، ولا ينبغي اعتبار أقصى زاوية تسلق فقط كأساس للسير الآمن؛
- أدنى مساحة عمل حول موقع الثقب، يجب أن تستوعب أبعاد الماكينة بعد التوقف الثابت ونطاق تأرجح الإطار المنزلق؛
- توزيع فروق منسوب الأرض والمناطق غير المتجانسة في الصلابة، وهذا يؤثر مباشرة على عدد مرات تعديل الوضع عند محاذاة الثقب.
4、المستندات الجيولوجية والطبقية
توضح مستندات PV390 طرق التعامل حسب الطبقات الترابية، واللوس، والطين، والرمل الحصوي، وطبقة النفايات المردومة، والصخور شديدة التجوية والطبقات الصخرية، لذا يجب قبل الدخول على الأقل وجود مستند مسح يمكن أن يقع ضمن هذه الأوصاف: أصل الطبقات وتقسيمها؛ كثافة كل طبقة ومحتوى الرطوبة؛ حجم ونسبة الحصى، وتكوين طبقة الردم وعمقها؛ عمق ودرجة تكامل الصخور شديدة التجوية والطبقات الصخرية.
يجب تمييز طبقة النفايات المردومة والرمل الحصوي بشكل خاص، حيث يوضح المستند التعامل معهما بالوقاية من الأجسام الغريبة والفراغات والانسداد الموضعي، واختيار أدوات الحفر حسب حجم الحصى ودرجة الكثافة. إذا كان المسح يعطي فقط وصفًا عامًا مثل "طبقة ترابية"، فإن قيمته المرجعية لإيقاع محاذاة الثقب واختيار أدوات الحفر محدودة.
بالإضافة إلى المستندات، شروط الموقع التي يجب التحقق منها عند الدخول
هل يتوفر سطح عمل بموقف توقف مستقر

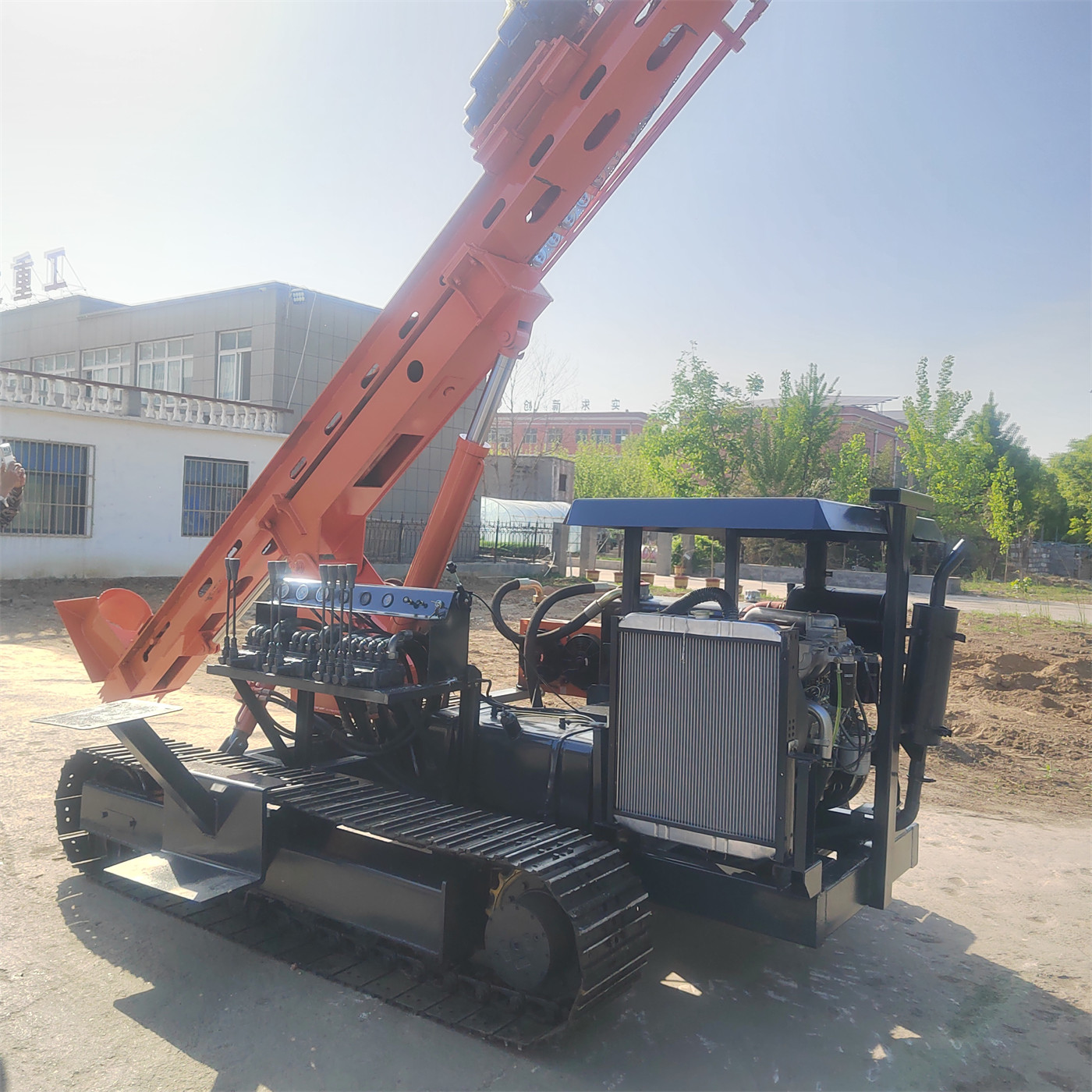

يستخدم PV390 هيكلًا مجنزرًا، والإطار المنزلق مزود بإمالة صعود وهبوط 120°، وذراعي تأرجح يمين ويسار بأسطوانتين هيدروليكيتين، وتعويض تمدد أمامي وخلفي 50 سم. يمكن لهذه القدرات الثلاث لتعديل الوضع أن تقلل من التعديل الدقيق المتكرر للماكينة، لكن شرطها الأساسي أن تكون المعدات قد توقفت بثبات. ما يجب تأكيده قطعة قطعة عند الدخول هو وجود موقف توقف يسمح للجنزير بالاستقرار وجسم الماكينة بأن يكون أفقيًا تقريبًا، وليس الاعتماد على تعديل الوضع لاستيعاب فروق منسوب كبيرة جدًا.
هل يتوافق اتجاه المصفوفة مع اتجاه تأرجح الإطار المنزلق
عادة ما تترتب مواقع الخوازيق في المناطق الكهروضوئية المصفوفية بانتظام في اتجاه واحد. الزاوية بين اتجاه توقف المعدات واتجاه المصفوفة تؤثر على عدد مواقع الخوازيق التي يمكن لذراعي التأرجح يمينًا ويسارًا تغطيتها فعليًا. لا توجد معلمة مقابلة لهذا في المستندات، ويجب السير ميدانيًا وفق مخطط مواقع الخوازيق في مرحلة الاستطلاع قبل الدخول لتحديد طريقة التوقف المناسبة.
هل تدخل المواد والمعدات المساندة في نفس الوقت
عادة ما تشمل المعدات المساندة في مرحلة الحفر المسبق للأساسات الكهروضوئية أدوات الحفر، ومواد دعم الجدار أو المعالجة الفورية بعد تشكيل الثقب، وأدوات القياس والتخطيط. لا تتضمن المستندات متطلبات المواصفات لهذه المساند، لذا لا تُستخدم كاستنتاج في هذه المقالة، ويجب تأكيدها بشكل منفصل على مستوى المشروع وفق التصميم الأساسي.
بعض التأكيدات التي يسهل نسيانها
- هل مخطط مواقع الخوازيق والقطر التصميمي وعمق الثقب من نفس النسخة، فمخططات المشاريع الكهروضوئية تتغير بشكل متكرر، وعدم تطابق النسخ يؤدي مباشرة إلى إعادة العمل؛
- هل تم الانتهاء من القياس والتخطيط في المنطقة، فمحاذاة الحفار للثقب تعتمد على إحداثيات معايرة وليس إحداثيات المخطط؛
- هل تمت الإحاطة بالكابلات تحت الأرض ووضع علامات عليها، وعادة ما يتم تأكيد هذا البند بشكل مشترك بين جهة التنفيذ والتخصص الكهربائي؛
- حالة المرور على طريق الدخول في الأيام الممطرة أو بعد ذوبان الثلوج، فلوح الجنزير 400 مم يساعد في توزيع ضغط التلامس، لكن ظروف الالتصاق للطرق الترابية لا تزال تتغير مع محتوى الرطوبة؛
- ترتيبات إدارة الأفراد ضمن نصف قطر عمل المعدات، فلا يجوز للأفراد الاقتراب من قضيب الحفر الدوار وآلية الضغط بالسلسلة ونطاق تأرجح الإطار المنزلق أثناء الحفر؛
- هل تم تنفيذ إجراءات التوقف وتخفيف الضغط لاستبدال أدوات الحفر الصدمية (عند استخدامها لأعمال الصخور شديدة التجوية والطبقات الصخرية) على مستوى الفرق.
بنود تحتاج إلى تأكيد منفصل
تعطي المستندات نطاق قدرة PV390 عند قطر حفر 80–600 مم، وعمق حفر 0–6 م، وظروف الضغط بالسلسلة، بالإضافة إلى أوصاف الموقع والطبقات المتوافقة. الحالات التالية لا يمكن لهذه المقالة إعطاء استنتاج بشأنها، وتحتاج إلى تأكيد من الشركة المصنعة أو جهة تصميم المشروع: معدل التقدم الفعلي والكفاءة في ظروف جيولوجية محددة؛ طراز أداة الحفر الصدمية وطاقة الصدم (لم تعط المستندات الأصلية هذا البند)؛ المخطط المساند لدعم الجدار أو عملية تشكيل الثقب؛ تقدير الإنتاجية عند العمل المتواصل على عدد كبير من مواقع الخوازيق.
بالإضافة إلى ذلك، كان الطراز الأصلي في مستندات هذا المشروع هو SL390، وتم تأكيد أنه PV390، وتستخدم هذه المقالة PV390 بشكل موحد. توجد اختلافات في الظروف الجيولوجية الفعلية، وشكل أدوات الحفر، ونوع الخازوق، وقطر الثقب، وزاوية التنفيذ، وطريقة التشغيل، وينبغي أن تعتمد كفاءة الحفر النهائية وجودة تشكيل الثقب وتأثير التنفيذ على ظروف الموقع والتصميم الأساسي للمشروع.
