في مشروع تنقيب واحد، غالباً ما يُناقش أخذ عينات القطع الصخري بالدوران العكسي والحفر باللباب الصخري معاً، لكنهما يوفران نوعين مختلفين من المعلومات. توضح بيانات RC400 في هذا الموقع هذه النقطة بوضوح: مقارنةً بحفارات اللباب الصخري، فإن RC400 يحصل بشكل أساسي على عينات قطع صخري تُعاد حسب العمق، وليس لباباً صخرياً متصلاً وكاملاً. هذه العبارة ليست حكماً بالتفضيل، بل تفصل بين نواتج الطريقتين. عينات القطع الصخري هي شظايا، وعينات اللباب الصخري هي أجسام أسطوانية؛ والأسئلة التي يمكن للأولى الإجابة عنها لا تتطابق مع تلك التي يمكن للثانية الإجابة عنها.
ما هو كل نوع من العينات
وفقاً لبيانات RC400، عادةً ما يُنشئ الحفر بالدوران العكسي قناة عودة مستقلة عبر أنابيب الحفر مزدوجة الجدار، وبعد أن يقود الهواء المضغوط أدوات الحفر في قاع الثقب، تعود القطع الصخري بسرعة إلى السطح عبر الأنبوب الداخلي. مقارنةً بالتصريف التقليدي عبر الحلقة الخارجية، تساعد هذه الطريقة على تقصير مسار اختلاط القطع الصخري داخل الثقب، مما يسهل جمع العينات حسب فترات العمق. تشير البيانات أيضاً إلى أن ميزة الحفر بالدوران العكسي ليست الحصول على لباب صخري كامل، بل الحصول بسرعة على عينات قطع صخري متصلة.
ينتج الحفر باللباب الصخري لباباً أسطوانياً يُستخرج بشكل متصل من قاع الثقب. لا تكمن قيمته في الكمية الكبيرة، بل في أن التسلسل الطبقي يُحفظ بشكل شبه كامل في نفس العينة أو نفس المقطع. يستهدف نوعا العينات مستويات مختلفة من المسائل الجيولوجية.
توزيع المهام من حيث نوع المعلومات
| نقطة الاهتمام | عينات القطع الصخري (وفقاً لبيانات RC400) | عينات اللباب الصخري |
|---|---|---|
| شكل العينة | شظايا | جسم أسطواني متصل |
| الارتباط بالعمق | تُجمع حسب فترات تقدم ثابتة، مع تسجيل العمق المقابل | تُسجل حسب الدورات، والتسلسل الطبقي متصل نسبياً |
| الاستخدام الرئيسي | تسجيل اللون والصخور والتغيرات والتمعدن، وإرسالها للمختبر لتحليل الرتبة | قراءة علاقات التلامس بين الطبقات والسمك والبنية وزاوية الميل |
| خصائص الكفاءة | مناسبة لإنشاء نقاط تحكم إضافية في الثقوب بسرعة | كثافة معلوماتية عالية للثقب الواحد، وسرعة تقدم أبطأ نسبياً |
يمكن تلخيص الفروق في الجدول بعبارة واحدة: عينات القطع الصخري تجيب عن "أين يوجد"، وعينات اللباب الصخري تجيب عن "كيف يبدو، وما سمكه، وكيف يتواجد". تحتاج مشاريع التنقيب إلى أسئلة مختلفة في مراحل مختلفة، وبالتالي يختلف ترتيب الطرق.
الأسئلة التي يجيد أخذ عينات القطع الصخري الإجابة عنها
في سيناريوهات التطبيق التي تقدمها بيانات RC400، يمكن استخدامها في مناجم الذهب للتحقق من الشواذ السطحية، ودراسة التمعدن تحت الغطاء، والتحكم في حدود الجسم المعدني، وحفر التوسعة الخارجية. يمكن لمشاريع النحاس والحديد والليثيوم استخدام عينات الدوران العكسي لتحديد الصخور والتغيرات واتجاهات التمعدن. القاسم المشترك بين هذه المهام هو: الحاجة إلى تحديد ما إذا كان التمعدن قد ظهر على نطاق واسع، وما إذا كان الاتجاه مستمراً، وليس الوصف الدقيق للبنية الداخلية لجسم معدني معين أولاً.
تشير البيانات أيضاً إلى أن أخذ عينات RC مناسب لإنشاء نقاط تحكم إضافية في الثقوب بسرعة في مناطق تنقيب واسعة، ثم تحديد المناطق الرئيسية التي تحتاج إلى مزيد من الحفر باللباب الصخري بناءً على النتائج. هذه العبارة توضح بالفعل العلاقة التسلسلية بين الطريقتين في سير العمل.
الجوانب التي لا يمكن لعينات القطع الصخري استبدالها
بعد مغادرة الشظايا لموقعها الأصلي، تكون معلومات مثل واجهات التلامس بين الطبقات وسمك الطبقة الواحدة وزاوية ميل الأسطح البنيوية قد تشتتت. تشير بيانات RC400 عند وصف مناطق الصدوع والشقوق إلى أن مناطق الصدوع المتكسرة عرضة لسقوط الكتل وتوسيع الثقب محلياً، وقد تبقى القطع الصخري في الثقب ثم تعود مركزة، مما يؤدي إلى تدهور علاقة الارتباط بالعمق. تشير هذه الفقرة إلى مشكلة تمثيل العينة: حتى لو كانت العينات العائدة متصلة، فإن انتماء القطع الصخري للعمق لا يزال يتأثر بظروف الثقب.
لذلك، عندما يحتاج المشروع إلى تأكيد الموقع المحدد لحدود الجسم المعدني، أو سمك الطبقات البينية، أو وضعية البنية، يمكن لعينات القطع الصخري تقديم أدلة، لكن يصعب عليها تقديم معلومات قاطعة مباشرة.
تحديد نوع المعلومات المطلوبة أولاً وفقاً لمرحلة التنقيب
وفقاً لمنطق التسلسل الذي تقدمه بيانات RC400، يمكن ترتيب مسار قرار:
- عندما يكون هدف المرحلة هو "هل توجد معادن في منطقة الشواذ، وفي أي اتجاه تستمر"، يُفضل النظر في طريقة أخذ عينات القطع الصخري التي تسمح بحفر سريع، واستخدام نقاط تحكم إضافية لتحديد النطاق.
- عندما يتحول هدف المرحلة إلى "أين تقع حدود الجسم المعدني، وما السمك والوضعية"، يلزم لباب صخري متصل لقراءة التسلسل الطبقي والبنية، وعلاقات الارتباط في عينات القطع الصخري لا تكفي لدعم هذا النوع من الأحكام.
- في المناطق ذات الغطاء السميك أو التي لا تظهر فيها المكاشف السطحية بوضوح، توصي بيانات RC400 بالحصول على قطع صخري من أعماق مختلفة عبر ثقوب بمستوى 400 متر، للمساعدة في فهم تغيرات الطبقات ومواقع التمعدن المحتملة، وتوفير أساس لتخطيط الثقوب في المرحلة التالية. الناتج هنا هو "كيفية تخطيط الثقوب في الخطوة التالية"، وليس "تم تحديد شكل الجسم المعدني".
يكمن مفتاح هذا المسار في أن الطريقتين ليستا نسختين مختلفتي الدقة لنفس المعلومة، بل تفتقر كل منهما إلى الجزء الذي يمكن للطريقة الأخرى تقديمه.
الشروط القدرية المتعلقة بأخذ العينات في بيانات RC400

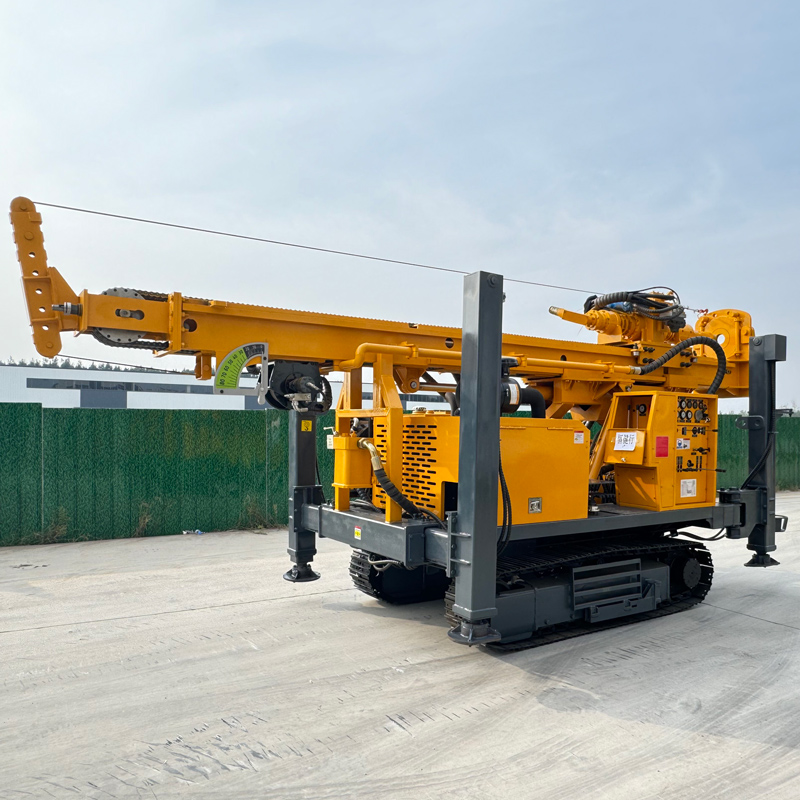

تشمل الشروط التي يوفرها RC400 لأخذ عينات الدوران العكسي: أقصى عمق حفر 400 m، قطر الثقب 105–305 mm، قطر أنابيب الحفر الموصى به للدوران العكسي 89 / 102 mm، طول أنبوب الحفر 3 m، ضغط العمل 1.2–3.5 MPa، استهلاك الهواء 16–55 m³/min، أقصى عزم دوران 8000 / 4000 N·m، المقابل لأقصى سرعة دوران 75 / 150 r/min، قوة الرفع 22 T، قوة الضغط المحوري 6 T، سرعة السير حوالي 2.5 km/h، أقصى زاوية صعود مرجعية 21°، وزن الآلة الكامل حوالي 11 T، الأبعاد الخارجية حوالي 7 × 1.85 × 2.86 m، شوط الأرجل الهيدروليكية 1.6 m، قوة رفع الونش المساعد 1.5 T، المحرك 92 kW من Yuchai. توضح البيانات أن زوايا العمل المدعومة هي 45°/90°.
تشير البيانات أيضاً إلى أن عمق الحفر الفعلي يتأثر بقطر الثقب، وأنابيب الحفر، وقدرة ضاغط الهواء، وظروف الطبقات، وانحراف الثقب، وتآكل أدوات الحفر، لذلك يجب فهم 400 m على أنها قدرة مرجعية في التكوين النموذجي. يرتبط استهلاك الهواء 16–55 m³/min وضغط العمل 1.2–3.5 MPa مباشرة بسرعة عودة القطع الصخري: عند زيادة عمق الثقب أو قطر الثقب أو صلابة الطبقات، إذا كانت كمية الهواء غير كافية، فقد تتأثر استمرارية أخذ العينات ونظافة قاع الثقب.
إدارة العينات ليست امتداداً لقدرات المعدات
تذكر بيانات RC400 في قسم إدارة العينات: عند استخدامها للتنقيب عن المعادن، يجب ترقيم العينات ووزنها وتغليفها وفقاً لفترات عمق ثابتة، وتسجيل رقم الثقب والعمق والوقت والحالات الشاذة؛ كما يجب تنظيف نظام أخذ العينات أو الإعصار أو معدات تقسيم العينات بشكل دوري؛ ما يقدمه RC400 هو منصة حفر، وتعتمد جودة العينة النهائية أيضاً على إجراءات أخذ العينات الميدانية وعمليات الأفراد. تشير البيانات أيضاً إلى أنه عند استئناف أخذ العينات بعد كل وصلة أنابيب أو تنظيف ثقب أو توقف حفر، يجب التعامل مع الفترة الانتقالية وفقاً لنظام أخذ العينات الميداني، لتجنب اختلاط عينات من أعماق مختلفة.
توضح هذه الفقرة أنه بين عودة القطع الصخري ووصولها كعينة قابلة للتحليل، توجد عدة حلقات إدارية لا تخضع لمعاملات الحفار. المعدات مسؤولة عن وصول العينة إلى السطح، أما ما إذا كانت العينة تمثل عمقاً معيناً فيعتمد على تزامن التسجيل والتنظيف.
أمور تحتاج إلى تأكيد منفصل على مستوى المشروع
تذكر بيانات RC400 أيضاً أن الطراز يمكن استخدامه لبناء آبار المياه العميقة، ويدعم الحفر بالطين، ويمكن اختيار تدوير الطين والأنابيب الحاجزة حسب حالة جدار الثقب في الغطاء الرخو، ثم التحول إلى تقنية أخرى بعد الدخول في طبقات صخرية مستقرة. هذه المحتويات تندرج ضمن نطاق استخدام المعدات، وليست مسألة تتعلق بالمحتوى المعلوماتي لأخذ العينات.
أما بالنسبة لعدد ثقوب RC التي يجب حفرها أولاً في منطقة تعدين محددة، ثم عدد ثقوب اللباب التي تُستخدم للتكثيف، فلم تقدم البيانات علاقة كمية أو عتبات قرار، ويجب تحديدها بالاشتراك مع نوع المعدن ومعايير مرحلة الاستكشاف والتصميم الجيولوجي. يمكن لهذا المقال فقط التمييز على مستوى "ما الأسئلة التي يمكن لكل نوع من العينات الإجابة عنها"، أما الخطط الأكثر تحديداً فهي خارج نطاق البيانات المتاحة.
