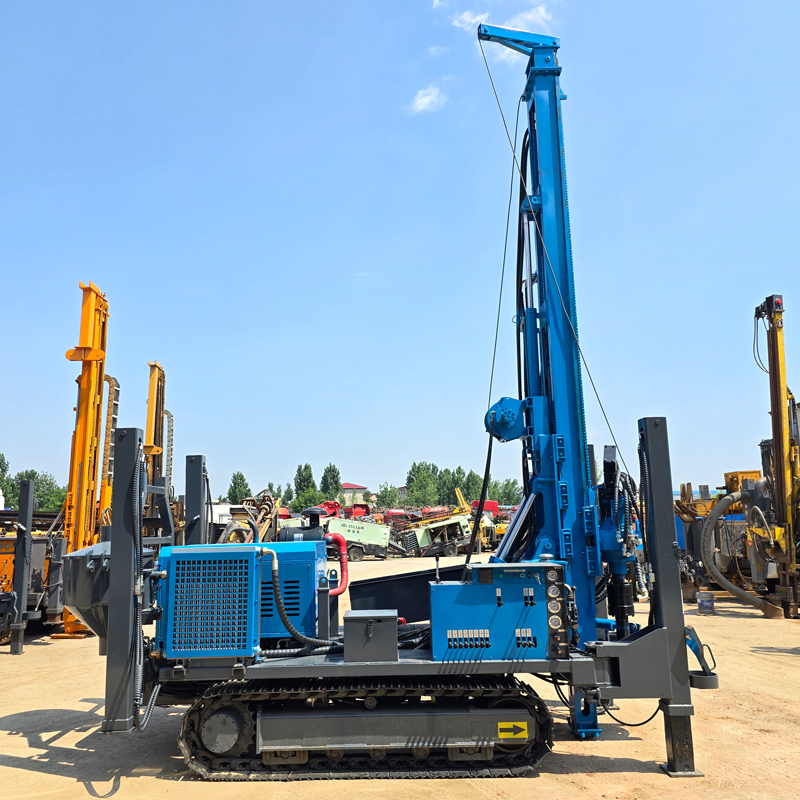

عند كتابة "مشروع بئر ماء بمستوى 500 متر" في خانة المعدات، عادةً ما يتبقى سطر واحد فقط: أقصى عمق حفر 500 متر. لكن نفس وصف المتطلبات غالبًا ما يتضمن أيضًا نطاق قطر البئر، وأبعاد أنبوب البئر، ومواصفات المضخة الغاطسة، وعمق طبقة المياه الجوفية، وطريقة دخول الموقع، ومن سيوفر ضاغط الهواء. هذه المحتويات لا تتحول تلقائيًا إلى شروط معدات، بل يجب تفكيكها بندًا بندًا لتتوافق مع معلمات محددة. فيما يلي، باستخدام القيم المعلنة لـ RC500E في هذا الموقع كمرجع، يتم تفكيك متطلبات مشروع بئر ماء بمستوى 500 متر إلى عدة فئات من الشروط القدرية القابلة للتحقق.
أولاً تفكيك عمق البئر المستهدف: أي جزء يمثله 500 متر في هذه المعدات
أقصى عمق حفر مذكور في بيانات RC500E هو 500 متر، ونطاق قطر الحفر 140–400 مم. هاتان القيمتان هما شرطا تصنيف، وليس مطلوبًا استخدامهما بالكامل في كل بئر. في المشاريع الفعلية، يُحدد عمق البئر بناءً على البيانات الهيدروجيولوجية وموقع طبقة المياه، ويُحدد قطر البئر بناءً على أبعاد أنبوب البئر وأنبوب الترشيح والمضخة الغاطسة. استخدام الحدين الأقصيين في الوقت نفسه كقيم مستهدفة سيؤدي إلى المبالغة في تقدير عبء المعدات، وسيجعل أيضًا تكوين ضاغط الهواء وأدوات الحفر المرافقة ينحرف.
الطريقة الأكثر عملية هي تثبيت كميتين معروفتين أولاً: عمق إتمام البئر وقطر البئر التصميمي. بعد تحديد هاتين القيمتين، يصبح هناك أساس للمقارنة لطول أنابيب الحفر التي يجب التعامل معها داخل البئر، ووزن عمود الحفر، وحجم إزالة الركام من الحلقة. الشروط المتبقية هي التي تتمحور حول هذين الرقمين.
أي مرحلة عملية تقيدها قوة الرفع
قوة الرفع لـ RC500E هي 300 كيلو نيوتن، وقوة التغذية 150 كيلو نيوتن. في حفر بمستوى 500 متر، يتراكم الوزن الذاتي لأنابيب الحفر، والاحتكاك بجدار البئر، ووزن الغلاف مع عمق البئر. قوة الرفع هنا تقيد عمليات إنزال ورفع أنابيب الحفر، وإنزال الغلاف، واستعادة الأدوات داخل البئر، وليس تحديد سرعة الحفر مباشرة.
يجب التمييز: وجود هامش رقمي في قوة الرفع لا يعني أنه يمكن استخدام أقصى قوة رفع لسحب بقوة عند مواجهة مقاومة غير طبيعية. الاتجاه المذكور في البيانات للتعامل مع المقاومة غير الطبيعية داخل البئر هو تنظيف البئر أولاً، وتحديد حالة الكتل المتساقطة والرواسب داخل البئر، ثم تحديد طريقة المعالجة. قوة الرفع في مثل هذه الحالات توفر هامشًا تشغيليًا، وليست حلاً للمشكلة.
يجب النظر إلى عزم الدوران وسرعة الدوران معًا
عزم دوران هذه المعدات هو 8000–12000 نيوتن·متر، وسرعة الدوران 40–160 دورة/دقيقة، مع استخدام تنظيم السرعة بالتردد المتغير. التركيبة ذات القطر الكبير والصخور الصلبة والاحتكاك العالي تناسب السرعة المنخفضة وعزم الدوران العالي؛ بينما يمكن اختيار سرعة أعلى في أقسام البئر المستقرة ذات المقاومة الأقل. هذان جانبان لنفس نظام الدوران الهيدروليكي، ولا يمكن الحكم على أي إعداد يجب استخدامه لطبقة أرضية معينة بمجرد النظر إلى قيمة عزم الدوران.
تشمل الطبقات الصخرية المناسبة المذكورة في البيانات الجرانيت والبازلت والحجر الجيري والحجر الرملي، وتوضح أن هذه الطبقات الصخرية الأكثر تماسكًا تستخدم الحفر بالطرق الدوار DTH. عند العمل في الصخور الصلبة، يجب تنسيق الطرق بالمطرقة الدوارة وسرعة الدوران وقوة التغذية وتدفق الهواء. إذا لم تكن إزالة الركام في قاع البئر سلسة، فإن زيادة الدفع قد تزيد من تآكل رأس الحفر وخطر الانحشار.
الدفع العكسي بالهواء المضغوط يغير مسار إزالة الركام ويجلب شرطًا إلزاميًا مرافقًا
يستخدم RC500E تقنية الدفع العكسي بالهواء المضغوط. يبني الهواء المضغوط تدفقًا عكسيًا في الأنبوب الداخلي، ويعيد شظايا الصخور والركام من قاع البئر إلى السطح عبر داخل أنابيب الحفر، بدلاً من الصعود لمسافة طويلة عبر الحلقة. بالنسبة لآبار المياه العميقة في الصخور الصلبة، يساعد هذا المسار في الحفاظ على نظافة قاع البئر وتقليل إعادة تكسير الشظايا ومشاكل الرواسب. لكن البيانات توضح أيضًا أن التأثير الفعلي يعتمد على إزاحة ضاغط الهواء، وقطر البئر، وإحكام أنابيب الحفر، وظروف الطبقات.
لذلك، لا يظهر الدفع العكسي بالهواء المضغوط في الحفارة فقط، بل ينقل شرطًا إلزاميًا إلى النظام المرافق: ضاغط الهواء. ضغط العمل الموصى به في البيانات هو 1.7–3.5 ميجا باسكال، واستهلاك الهواء 17–42 م³/دقيقة. عند زيادة عمق البئر، أو زيادة قطر البئر، أو صلابة الطبقات، أو ارتفاع الموقع عن سطح البحر، تزداد الإزاحة المطلوبة. عند الاختيار، يجب مراعاة احتياجات الهواء لكل من المطرقة الدوارة وإزالة الركام بالدفع العكسي في الوقت نفسه.
| الشرط القدرى | القيمة المعلنة لـ RC500E | العملية المقيدة |
|---|---|---|
| عمق الحفر وقطر البئر | 500 م؛ 140–400 مم | تصميم عمق إتمام البئر وقطر البئر |
| قوة الرفع وقوة التغذية | 300 كيلو نيوتن؛ 150 كيلو نيوتن | إنزال ورفع أنابيب الحفر، إنزال الغلاف، استعادة الأدوات |
| عزم الدوران وسرعة الدوران | 8000–12000 نيوتن·متر؛ 40–160 دورة/دقيقة | حمل الدوران في ظروف الصخور الصلبة والقطر الكبير |
| ضغط العمل واستهلاك الهواء | 1.7–3.5 ميجا باسكال؛ 17–42 م³/دقيقة | إزالة الركام بالدفع العكسي بالهواء المضغوط وتغذية المطرقة الدوارة بالهواء |
| القدرة | 132 كيلوواط ديزل، 2400 دورة/دقيقة | العمل المستقل في المواقع بدون مصدر طاقة مستقر |
ظروف الطبقات ستقسم نفس مجموعة المعلمات إلى متطلبات مختلفة
توضح البيانات ملاحظات لكل نوع من الطبقات: الصدوع ومناطق التكسر عرضة للكتل المتساقطة وتقلص القطر وتسرب الهواء والانحشار، وبعد دخول هذه الأقسام يجب تقليل سرعة الدفع والحفاظ على تنظيف البئر المستمر، واستخدام الغلاف أو الرغوة حسب استقرار جدار البئر؛ صعوبة الصخور المتجمدة والطبقات السطحية المفكوكة العلوية هي عدم استقرار جدار البئر، ويمكن أولاً استخدام الغلاف أو الطين أو طرق أخرى لتثبيت البئر لإنشاء قسم مستقر، ثم الدخول إلى الطبقات الصخرية الأكثر تماسكًا للحفر بالدفع العكسي الهوائي؛ بعد الدخول إلى طبقة المياه الرئيسية، ستغير المياه الجوفية حالة إزالة الركام داخل البئر وعمل المطرقة الدوارة، ويجب تسجيل عمق طبقة المياه الرئيسية، وبناءً عليه تعديل توفير الهواء وتنظيف البئر وطريقة الغلاف.
أما الشقوق المفتوحة والكهوف والتكوينات عالية النفاذية فقد تسبب تسربًا شديدًا للهواء. توضح البيانات أنه إذا تم رفع الضغط فقط دون كفاية الإزاحة، فقد لا يحصل قاع البئر على تدفق هواء فعال، ويمكن حسب الحالة زيادة إزاحة ضاغط الهواء، أو استخدام الرغوة، أو الغلاف، أو تعديل طريقة الحفر. تشير هذه الحالات مجتمعة إلى نقطة واحدة: في شروط معدات مشروع بمستوى 500 متر، العلاقة بين تقييم الطبقات وإزاحة ضاغط الهواء أكثر مباشرة من رقم عمق الحفر نفسه.
شوط التغذية ومواصفات أنابيب الحفر تؤثر على تنظيم التنفيذ
يمكن تجهيز RC500E بشوط تغذية 3.3 م أو 6.6 م، ويدعم أنابيب حفر 1.5 / 2 / 3 / 6 م. الشوط الطويل 6.6 م مناسب للمشاريع التي تريد تقليل عدد مرات توصيل الأنابيب وزيادة كفاءة الحفر المستمر؛ بينما تكوين 3.3 م أكثر ملاءمة للتحكم في ارتفاع عمل الماكينة الكاملة وقابلية التكيف مع الموقع. هذا الاختيار لا يؤثر فقط على الكفاءة، بل يؤثر أيضًا على خطة النقل وترتيب مساحة موقع البئر.
أبعاد النقل حوالي 6300 × 2100 × 2500 مم، وأبعاد العمل حوالي 4000 × 2900 × 6800 مم، ووزن الماكينة الكاملة حوالي 12 طنًا. قبل الانتقال، يجب تأكيد حمولة المركبة ونقاط تثبيت التحميل وحدود ارتفاع الطريق؛ وبعد الوصول، يجب ترك مساحة لرفع البرج ونطاق عمل آمن. سرعة السير الزاحف حوالي 2.5 كم/س، وقدرة التسلق المرجعية 30°، وهي أكثر ملاءمة لطرق الحصى في مناطق التعدين والطرق الريفية والأسطح غير المستوية العامة، ويجب توخي الحذر عند التحرك في التربة الطرية والمناطق الزلقة.
خارج هذه الشروط، أمور يجب تأكيدها بشكل منفصل في المشروع
- العمق النهائي لموقع البئر وموقع طبقة المياه يجب أن يعتمدا على البيانات الهيدروجيولوجية وظروف الحفر الفعلية، وعمق حفر المعدات لا يشكل ضمانًا لوجود المياه.
- من سيوفر ضاغط الهواء، وهل يوجد مصدر طاقة مستقر في الموقع، سيؤثر مباشرة على خطة القدرة والتكلفة المرافقة.
- مواقع الآبار وقطر البئر وأنبوب الترشيح ومعدل تدفق المضخة والمسافات في مشاريع آبار خفض منسوب المياه يجب تحديدها بناءً على حسابات هيدروجيولوجية، والمعدات تتولى فقط أعمال الحفر.
- يمكن تجهيز نظام التنفيذ الكامل حسب المشروع بمطرقة DTH للدفع العكسي، ورؤوس الحفر، وأنابيب حفر بمواصفات مختلفة، وأدوات الغلاف، وضاغط الهواء، وخراطيم الهواء عالي الضغط، ومرذاذ الزيت، ومضخة الرغوة، والمولد، إلخ. ولا حاجة لتجهيزها كلها في كل الطبقات.
بعد تفكيك مشروع بئر ماء بمستوى 500 متر إلى الفئات المذكورة أعلاه، يمكن رؤية بوضوح أكبر أن عمق الحفر هو مجرد مدخل. قوة الرفع، وعزم الدوران، ومسار إزالة الركام بالدفع العكسي بالهواء المضغوط وإزاحة ضغط الهواء المرافقة، وشوط التغذية، وشروط الانتقال، كل منها يقيد عملية مختلفة، ويجب التحقق منها معًا حتى تتوافق المتطلبات مع المعدات.
