غالبًا ما يتم اختصار مقارنة حفارات الاستخراج بالقلب للآبار العميقة إلى مجموعة من أرقام عمق الحفر. لكن ما يحدد حقًا تقدم مشروع الآبار العميقة ليس مدى سرعة حفر رحلة معينة، بل قدرة العمليات داخل البئر على الإنجاز حلقة تلو الأخرى: إنزال أدوات الحفر في مكانها، رفع أنبوب القلب، إزالة القلب الصخري بالكامل، ثم إعادة الإنزال. في المعلمات المعلنة لـ CR1200I، هناك عدة مجموعات من الأرقام تقع مباشرة على هذه السلسلة، وبعض الأرقام تبدو وكأنها تتحدث عن شيء آخر، لكنها في الواقع لا تزال تؤثر على الاستمرارية.
دورة الرحلة: الجزء الذي يطول فعليًا في الآبار العميقة
تتكون إيقاعية العمل في الاستخراج بالكابل من رحلات. كلما زاد عمق البئر، ارتفعت نسبة الوقت المستغرق في كل رحلة لرفع الأنبوب الداخلي، واستخراج القلب الصخري، وإعادة إنزال الأنبوب الداخلي. تجمع وثائق CR1200I بين معلمتين: سعة حبل الرافعة 1200 م، وسرعة الرفع 116 م/دقيقة، وقوة الرفع 13.5 كيلونيوتن. هذه الثلاثة تحدد مجتمعة ما إذا كان الجزء المساعد من الرحلة قادرًا على مواكبة الإيقاع.
- تتوافق سعة الحبل مع العمق الذي يمكن للمعدات الحفاظ فيه على قدرة الاستخراج بالكابل، وهي مسجلة بـ 1200 م، متوافقة مع عمق الحفر المرجعي لمقاس N.
- تؤثر سرعة الرفع في الوقت المستغرق لاستخراج الأنبوب الداخلي لمرة واحدة، وهذه القيمة لا تتغير مع عمق البئر، لكن عدد الرحلات يتراكم مع زيادة العمق.
- تتوافق قوة الرفع مع مستوى مقاومة الحبل والأنبوب الداخلي داخل البئر، وتغير ظروف تلامس عمود الحفر مع جدار البئر في المقاطع العميقة هذه المقاومة.
فقط عند النظر إلى هذه الثلاثة معًا يمكن فهم لماذا تدرج وثائق معدات الاستخراج بالقلب للآبار العميقة معلمات الرافعة بشكل منفصل، بدلاً من تصنيفها ضمن بند قدرة الماكينة الكلية.
حمل عمود الحفر: الاستمرارية من خلال فتحة التثبيت وقوة السحب
النقطة الأكثر شيوعًا لانقطاع العمليات داخل البئر هي انحشار أدوات الحفر أو عدم كفاية هامش الرفع. في معلمات CR1200I، قطر فتحة المثبت 150 مم، ويتوافق مع أنظمة أنابيب الحفر الشائعة NQ، HQ، PQ، NTW، HTW، وطريقة التثبيت هيدروليكية مع إسفين خشبي مانع للانفلات بالوزن الذاتي؛ قوة الدفع 55 كيلونيوتن، وقوة السحب 160 كيلونيوتن. هذه البنود تتوافق مع سيناريوهات القوى في مراحل مختلفة.
- فتحة التثبيت وأنظمة أنابيب الحفر المتوافقة تحدد ما إذا كانت هذه المعدات قادرة على التبديل بين أقطار استخراج مختلفة داخل نفس البئر، دون الحاجة لإيقاف العملية بأكملها لتغيير المقاس.
- تتوافق قوة السحب مع هامش الرفع عند التعامل مع مقاطع بئر معقدة، والوثيقة تعطي 160 كيلونيوتن، لكن القيمة الفعلية المتاحة تعتمد أيضًا على احتكاك جدار البئر، وتزييت الطين، والوزن الذاتي لأنابيب الحفر.
- تتوافق قوة الدفع 55 كيلونيوتن مع الدفع المحوري في مرحلة الحفر العادية، وفي الصخور الصلبة تحتاج إلى استخدامها بالتزامن مع عزم رأس الطاقة.
لا يمكن استخدام هذه الأرقام بمفردها كأساس للحكم على "ما هي الطبقات التي يمكن لهذه المعدات الحفر فيها". توضح الوثيقة نفسها أيضًا أن كفاءة الحفر الفعلية وعمق الحفر واستعادة القلب الصخري يجب أن تخضع لظروف الموقع الفعلية.
رأس الطاقة: تبديل السرعة والعزم يحدث عند تغير ظروف البئر
يستخدم رأس الطاقة في CR1200I نقل حركة تروس، بأقصى عزم 2200 نيوتن·م، وأقصى سرعة 1500 دورة/دقيقة، ويوفر مجموعتي تحويل تروس بنسبة 1:2.2 و1:3.3. هاتان النسبتان ليستا وضعي سرعة، بل إعادة توزيع بين السرعة والعزم.
عندما تتبادل الطبقات الصخرية في الآبار العميقة، قد تنتقل الرحلة نفسها من كتلة صخرية غير مكتملة إلى صخر صلب مكتمل. يتوافق تبديل التروس وتعديل السرعة مع هذا التغير داخل البئر، وليس مجرد خيار كفاءة. تصف الوثيقة 2200 نيوتن·م كأقصى عزم، وهذا الحد يقيد قدرة الدوران التي يمكن للمعدات توفيرها عند ارتفاع المقاومة، ولا يعني استخدامه بالكامل في كل مقطع.
الهيدروليك والطين: دعامتان للاستمرارية
نظام الهيدروليك في CR1200I: تدفق المضخة الرئيسية 300 لتر/دقيقة، وضغط 28 ميجاباسكال، وتدفق المضخة المساعدة 120 لتر/دقيقة، وضغط 21 ميجاباسكال، وطريقة التبريد هوائية مائية. نظام الطين: تدفق 150 لتر/دقيقة، وضغط 7 ميجاباسكال. يختلف دور هذين النظامين في الآبار العميقة.
- يدعم تدفق وضغط النظام الهيدروليكي الاستجابة المستقرة لعدة مشغلات تحت أحمال عالية لفترات طويلة. دورة البناء في الآبار العميقة طويلة، ويحتاج النظام الهيدروليكي إلى الحفاظ على العمل المستمر في هذه الظروف.
- يتولى نظام الطين حمل فتات الصخور، وتبريد رأس الحفر، واستقرار جدار البئر، ويتوافق تدفق 150 لتر/دقيقة مع قدرة التدوير. تذكر الوثيقة أنه في مواجهة الشقوق المتطورة، وعدم استقرار رجوع الماء، والفقدان الموضعي، يجب تعديل معلمات الطين وفقًا لأداء البئر، وعند الضرورة استخدام إجراءات سد التسرب أو تدعيم الجدار على مراحل.
لا يحدد هذان النظامان مباشرة عمق الحفر الممكن، لكن استقرارهما يحدد ما إذا كانت العمليات داخل البئر قادرة على التقدم بشكل متواصل وفقًا للخطة.
تأثير الزاوية والهيكل المتكامل على استمرارية العمليات

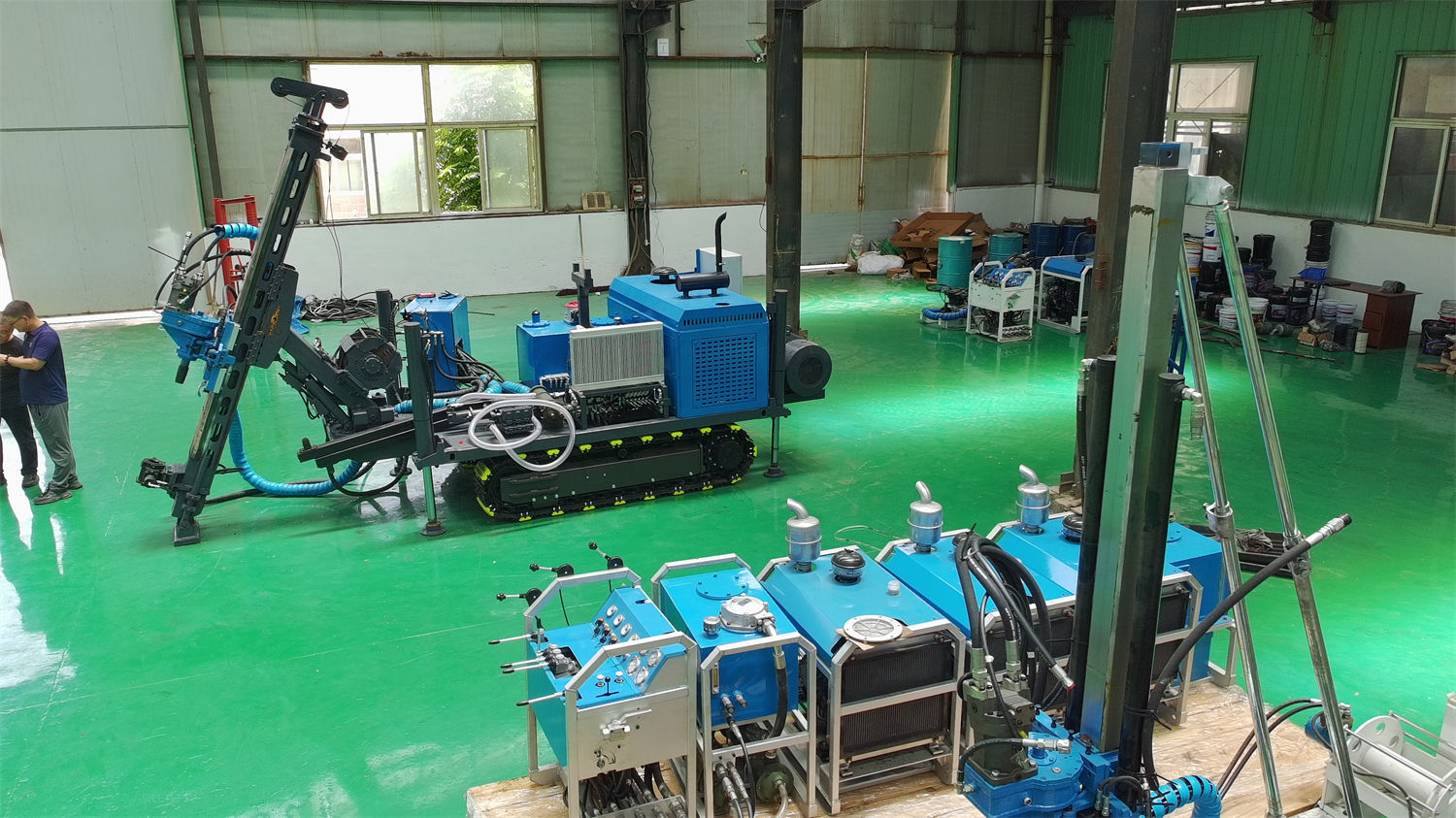

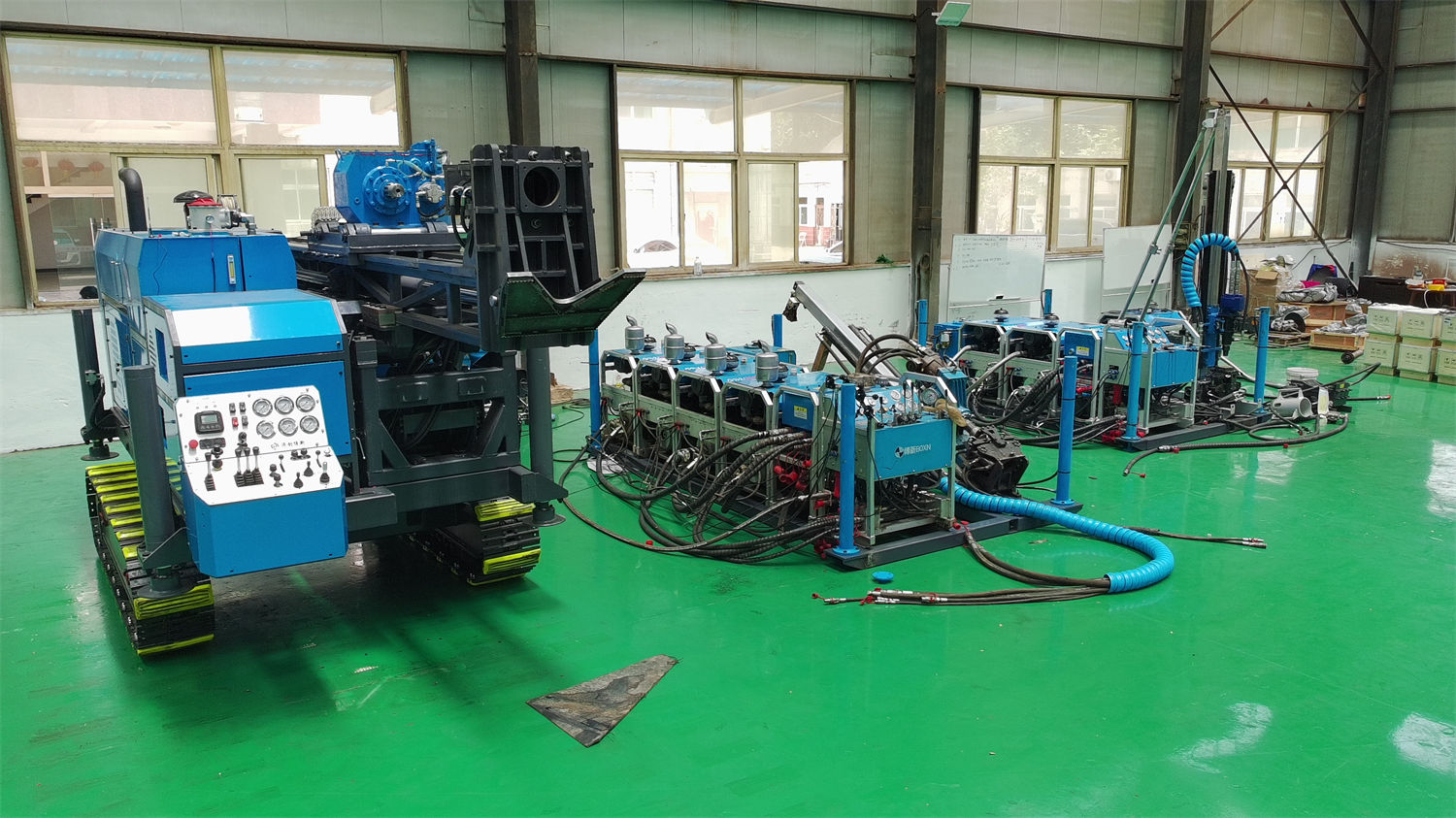

يدعم CR1200I زوايا حفر من 45° إلى 90°، ويستخدم صاريًا هيدروليكيًا منزلقًا جانبيًا وطريقة تركيب صاري قابل للطي، مع شوط دفع 1.9 م، والماكينة بالكامل بهيكل جنزير متكامل. في مناطق الاستكشاف ذات الثقوب المتتالية، تقلل هذه المعلمات مباشرة وقت الفك والتركيب المتكرر وإعادة محاذاة البئر.
غالبًا ما تتضمن مشاريع الاستكشاف العميقة حفر عدة آبار في نفس منطقة التعدين، وبعض الآبار تحتاج إلى ثقوب مائلة لقطع جسم الخام. يقلل الهيكل الجنزير المتكامل من الفك والتركيب المتكرر بين محطة الطاقة والوحدات الهيدروليكية ونظام الصاري، دون تغيير محتوى عمليات الحفر نفسها. لا توفر الوثيقة وقت الانتقال المحدد لهذه المعدات بين منصات مناطق التعدين المختلفة، ويحتاج هذا الجزء إلى تقييم منفصل بناءً على الطرق الميدانية وترتيب المنصات.
ما لا تستطيع بعض الأرقام الإجابة عنه بشأن الاستمرارية
يغطي جدول معلمات CR1200I قدرة الحفر، ورأس الطاقة، والدفع، والرافعة، والتثبيت، والهيدروليك، والطين، لكن البنود التالية المرتبطة مباشرة باستمرارية العمليات لم ترد في الوثيقة، وتحتاج إلى التحقق على مستوى المشروع:
- طول الرحلة الفعلي وعمر رأس الحفر في تركيبات صخرية مختلفة، وهذه تعتمد على اختيار أدوات الحفر وظروف الطبقات.
- طريقة التحكم في انحراف البئر في المقاطع العميقة، ومراقبة تآكل أنابيب الحفر ودورة الاستبدال.
- التركيبات المحددة لنظام الطين في طبقات مختلفة وإجراءات سد التسرب.
- خبرة العاملين الميدانيين في تشغيل نظام الكابل وطرق التعامل مع مقاطع البئر المعقدة.
قيمة حفارة الاستخراج بالقلب للآبار العميقة لا تكمن في النهاية في القيمة المطلقة لمعلمة معينة، بل في ما إذا كانت معلمات المعدات والظروف الفعلية داخل البئر قادرة على تشكيل تعاون متواصل. توفر الوثائق المعلنة لـ CR1200I تصنيف عمق الحفر المرجعي لمقاس B عند 1600 م، ومقاس N عند 1200 م، ومقاس H عند 700 م، بالإضافة إلى معلمات نظام الرافعة والتثبيت والهيدروليك والطين المهيأة لعمليات الآبار العميقة. يمكن استخدام هذه المعلمات للتحقق من اتجاه تكوين المعدات، لكنها لا يمكن أن تحل محل الحكم على ظروف الموقع. يجب أن يخضع مخطط الحفر لمشروع معين، وتجميعة أدوات الحفر، ومعلمات التشغيل للظروف الفعلية في الموقع ونتائج التأكيد الفني من الشركة المصنعة.
