نقطة انطلاق مهمة التحقق من الشذوذات العميقة تكون عادةً اكتشاف معدن أو شذوذ في الأعماق الضحلة. بعد تحديد التمعدن أو التغيّر أو البنية في الأعماق الضحلة، يحتاج المشروع إلى متابعة امتداده العميق لتحديد ما إذا كان الشذوذ مستمراً أو متضائلاً أو منتهياً. غالباً ما يبدأ العمق المستهدف لهذه الآبار من مئات الأمتار، وتكون مواقع الآبار متفرقة نسبياً، لذلك يُوكل الأمر عادةً إلى تقنية الدوران العكسي (RC) — لبناء نقاط تحكم عميقة بسرعة عبر الاسترجاع المستمر لفتات الصخور، ثم تقرير ما إذا كان سيتم تكثيف المواقع المهمة بآبار لبّية.
اعتبار "الحفر حتى 600 متر" الشرط الوحيد سيُغفل البنود التي تقيّد التنفيذ فعلياً. تستند هذه المقالة إلى المواصفات المعلنة لـ WR600RC كنموذج، وتفكك مهام التحقق من الشذوذات العميقة إلى خمس مجموعات من شروط المعدات القابلة للتحقق بنداً بنداً. جميع القيم مأخوذة من مواد هذا الطراز، والجزء غير المغطى مذكور بشكل منفصل ولا يُعد استنتاجاً لاختيار المعدات.
الشرط الأول: يجب أن يتحمل شخص ما عمود الحفر فئة 600 متر
الحد الأقصى لعمق الحفر في WR600RC هو 600 م. مع زيادة عمق البئر، يرتفع في الوقت نفسه الوزن الذاتي لأنابيب RC مزدوجة الجدار والاحتكاك مع جدار البئر، وتقع عمليات الإنزال والرفع واسترجاع أدوات الحفر ومعالجة جزء من الأنابيب الغلافية على نفس نظام الرفع. قوة الرفع لهذا الطراز هي 29 طن.
لا يقابل هذا البند رقماً ثابتاً، بل عدة مراحل: سلاسة الإنزال والرفع العادي، إمكانية استرجاع أدوات الحفر بأمان عند الاعتراض، وكم يمكن تقصير الوقت المساعد عند تغيير رأس الحفر في المقاطع العميقة. تشير المواد أيضاً إلى أنه عند استمرار مقاومة سحب الأنابيب بشكل غير طبيعي، ينبغي معالجتها أولاً عبر تنظيف البئر وتقييم حالته الداخلية، ولا يُنصح باستخدام أقصى قوة رفع للسحب القسري. أي أن 29 طناً هي الحد الأقصى للقدرة، وليست وسيلة لمعالجة حوادث داخل البئر.
قوة رفع الونش 2.5 طن، وتُستخدم لنقل مطرقة RC وأنابيب الحفر وأدوات التغليف والملحقات الأخرى في الموقع. في المشاريع العميقة تكون أدوات الحفر أثقل، ويؤثر هذا البند على الجهد البشري وإيقاع العمليات المساعدة، ويختلف دوره عن نظام الرفع الرئيسي.
الشرط الثاني: قطر الفتحة والطبقة يحددان أي مستوى عزم دوران يُستخدم
قطر الحفر لهذا الطراز 105–450 مم، وعزم دوران الرحو 12000 / 6000 نيوتن·متر، ويقابل سرعة دوران قصوى 75 / 150 دورة/دقيقة. السرعة المنخفضة مع العزم العالي تناسب الفتحات الكبيرة والصخور الصلبة ومقاطع الحفر عالية الحمل، بينما تناسب السرعة العالية الطبقات المستقرة ذات المقاومة الأقل.
التركيبة الشائعة في التحقق من الشذوذات العميقة هي: فتح البئر بقطر أكبر في الغطاء العلوي، ثم تقليص القطر ومواصلة الحفر بعد الدخول في الطبقة الصخرية المستقرة. عند تغير القطر يتغير حمل الدوران، ويجب تعديل اختيار المستوى تبعاً لذلك. تنص المواد على أن حفر RC يجب أن يراعي في الوقت نفسه حالة الدوران والطرق واسترجاع العينات، مع الحفاظ على تناسقها الثلاثة — فمجرد النظر إلى قيمة عزم الدوران لا يكفي للحكم على مدى ملاءمة مقطع بئر معين.
أما زاوية الحفر، فالمعدات تدعم 45° و90°. تُستخدم 90° للآبار العمودية التقليدية، بينما تناسب 45° الاختراق المائل للجسم المعدني أو العروق المعدنية أو نطاقات الصدوع. في التحقق من الشذوذات العميقة، ترتبط زاوية الحفر غالباً بشكل مباشر بوضعية الجسم المعدني، وينبغي تحديدها وفق التصميم الاستكشافي بدلاً من اختيار العمودي افتراضياً.
الشرط الثالث: إلى جانب ضغط إمداد الهواء، يجب النظر إلى استمرارية استرجاع العينات
ضغط العمل الموصى به لهذا الطراز 1.6–6 ميجاباسكال، واستهلاك الهواء 16–75 م³/دقيقة. لا يقتصر حفر RC فئة 600 متر على تشغيل أدوات قاع البئر، بل يجب أيضاً إعادة فتات الصخور عبر الأنبوب الداخلي إلى السطح، وعند زيادة عمق البئر وقطر الفتحة والارتفاع وصلابة الصخور، يزداد عادةً حجم الهواء الفعّال المطلوب. لذلك يُعد ضغط الضاغط ومعدل تدفقه شرطاً مستقلاً عن الآلة الرئيسية.
ما يُغفل أكثر من المواصفات هو استمرارية استرجاع العينات. يجب مراقبة تغيرات كمية العينات وحجم الحبيبات واللون والرطوبة باستمرار في الموقع؛ وإذا حدث انخفاض مفاجئ في العينات أو تأخر في الاسترجاع أو خلط واضح، فيجب فحص إحكام أنابيب الحفر وقناة استرجاع العينات وخرج الضاغط وتسرب الهواء داخل البئر. تكمن قيمة التحقق من الشذوذات العميقة في عينات فتات الصخور المستمرة المقسمة حسب العمق، وفور انقطاع الاسترجاع يفقد التقييم الجيولوجي لهذا المقطع أساسه.
ويواكب استرجاع العينات إدارة أخذ العينات. يجب جمع العينات في الموقع على فترات تقدم ثابتة، وتسجيل رقم البئر ورقم العينة وعمق البداية والنهاية والحالات غير الطبيعية. أما عينات المعادن المرسلة إلى المختبر فيجب أيضاً إعداد عينات مكررة وعينات قياسية وعينات فارغة وفق نظام ضبط الجودة للمشروع. الحفار مسؤول عن الحصول على العينات، لكن جودة البيانات تعتمد أيضاً على إجراءات أخذ العينات نفسها.
الشرط الرابع: المتطلبات المسبقة لمعالجة نطاقات التصدع والغطاء كلٌّ على حدة
غالباً ما تخترق آبار التحقق من الشذوذات العميقة طبقات متعددة. تشير المواد إلى أن WR600RC يدعم حفر RC وحفر DTH التقليدي بالمطرقة الغاطسة، كما يدعم طريقة الدوران بالطين.
- الصخور الصلبة المتماسكة (الجرانيت، الحجر الجيري، الحجر الرملي، إلخ): يمكن اختيار RC أو DTH العادي حسب الحاجة إلى عينات جيولوجية.
- الغطاء الرخو مثل طبقات التربة والرمل والحصى: قد لا يكون مناسباً لاستخدام حفر RC بضغط الهواء العالي مباشرة، ويمكن أولاً تثبيت البئر بالدوران بالطين، ثم التبديل إلى RC أو DTH بعد الدخول في الطبقة الصخرية المستقرة.
- نطاقات الصدوع المتصدعة والطبقات المشققة: يسهل فيها سقوط كتل من جدار البئر وتسرب الهواء واضطراب استرجاع العينات، وبعد الدخول في هذه المقاطع ينبغي تقليل التقدم السريع والحفاظ على تنظيف البئر المستمر ومراقبة تغيرات ضغط الهواء؛ وعند التسرب الشديد للهواء يلزم الجمع بين الرغوة أو التغليف أو طرق معالجة أخرى.
هذه الطبقات الثلاث لا تقابلها المجموعة نفسها من المواصفات، وينبغي في مرحلة تصميم موقع البئر النظر إلى العمود الطبقي والمسار التكنولوجي معاً، بدلاً من التبديل المؤقت بعد دخول الموقع.
الشرط الخامس: ترتيب الموقع لآلة تزن نحو 12.5 طن والمعدات المرافقة

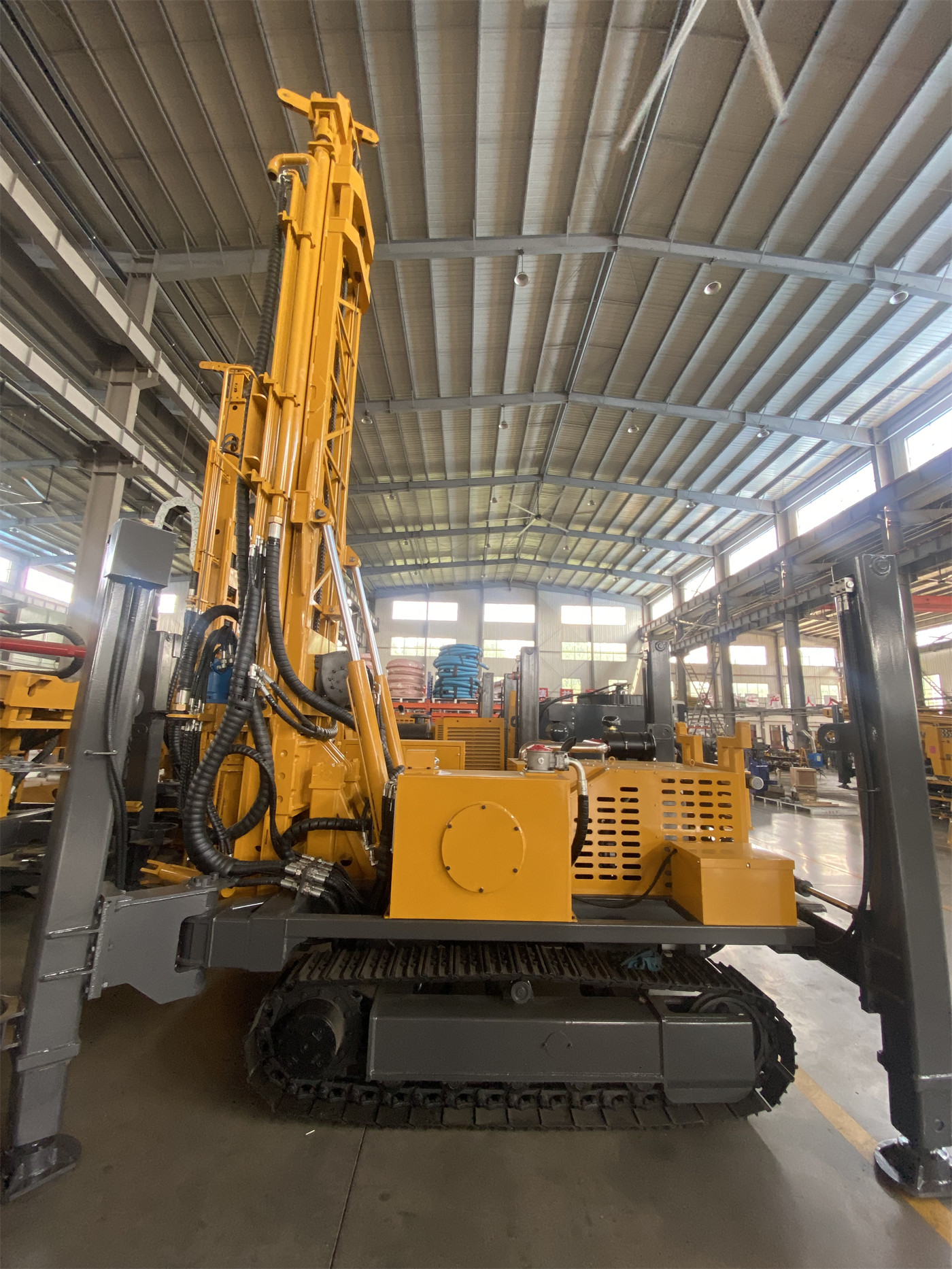

الوزن الإجمالي لـ WR600RC حوالي 12.5 طن، والأبعاد الخارجية حوالي 7 × 2.1 × 2.9 م، وسرعة السير حوالي 3.5 كم/س، والحد الأقصى لزاوية الصعود المرجعية 21°، ومشوار الأرجل الداعمة 1.7 م. الطاقة محرك كامينز بقدرة 132 كيلوواط.
بالنسبة لمشاريع التحقق من الشذوذات العميقة، لا تقتصر قيود الموقع على الحفار نفسه. يحتاج مشروع RC أيضاً إلى ضاغط هواء وخراطيم استرجاع العينات وجهاز أخذ العينات ومنطقة العينات، وينبغي تخطيط أبعاد منصة الحفر مسبقاً لضمان مسافات أمان كافية وممرات تشغيل بين المعدات. تناسب الهيكل المجنزر الطرق الحصوية في مناطق التعدين ومنصات الاستكشاف الميدانية والأسطح غير المستوية عموماً، لكن قبل الانتقال يجب التأكد من قدرة تحمل الطريق والمنحدر واستقرار الموقع؛ وعند الحفر المائل 45° أو الحفر بعزم دوران عالٍ، تؤثر الأرجل الداعمة وتحمل الأرض والحالة الأفقية للآلة مباشرة على التحكم في اتجاه البئر.
ترتيب التحقق من الشروط الخمسة
| الشرط | المواصفات المقابلة | ما يديره في التحقق من الشذوذات العميقة |
|---|---|---|
| التعامل مع عمود الحفر | قوة رفع 29 طن، ونش 2.5 طن | الإنزال والرفع في الآبار العميقة، واسترجاع أدوات الحفر ونقل الملحقات |
| الدوران وقطر الفتحة | 12000/6000 نيوتن·متر، 105–450 مم، 45°/90° | اختيار المستوى والزاوية حسب القطر وصلابة الطبقة ووضعية الجسم المعدني |
| إمداد الهواء واسترجاع العينات | 1.6–6 ميجاباسكال، 16–75 م³/دقيقة | تشغيل أدوات الحفر في الأعماق وإعادة فتات الصخور إلى السطح |
| الطبقات والتقنية | RC / DTH / الدوران بالطين | معالجة الغطاء والصخور الصلبة ونطاقات التصدع على مراحل |
| الموقع والنقل | حوالي 12.5 طن، 7×2.1×2.9 م | أبعاد المنصة وقدرة تحمل الطريق وتسوية الأرجل |
بالتحقق وفق هذا الترتيب، يمكن إنزال عبارة "الحفر حتى 600 متر" إلى عمليات محددة: من يتحمل عمود الحفر البالغ 600 متر، ومن يقود أدوات الحفر في الصخور الصلبة، ومن يعيد فتات الصخور باستمرار إلى السطح، وهل يمكن للموقع أن يستوعب الحفار ومعداته المرافقة في الوقت نفسه.
أمور يجب التحقق منها مع المورّد
المحتوى التالي خارج نطاق المواد المتاحة في هذا الموقع، ولا يمكن الحكم بناءً عليه، وينبغي تأكيده بشكل منفصل في مرحلة اختيار المعدات أو طلب العرض: كفاءة الحفر الفعلية في تركيبات محددة من العمق والقطر والطبقات؛ كيفية مطابقة طراز الضاغط ومعدل تدفقه مع هذا الطراز؛ المتطلبات التصميمية المحددة لقدرة تحمل الموقع وعرض الطرق المؤقتة وأبعاد المنصة؛ الخطة المحددة لدقة تقسيم العينات وتدابير منع التلوث؛ وتصحيح إمداد الهواء عند ارتفاعات مختلفة. يجب اعتبار 600 م المذكورة في المواد قدرة مرجعية في تكوين نموذجي، وسيتأثر عمق الحفر الفعلي بقطر الفتحة وأنابيب الحفر والضاغط والطبقات وانحراف البئر وتآكل أدوات الحفر.
