يتضح من بيانات PV390 ما يلي: عمق الحفر 0–6 م، وقطر الفتحة 80–600 مم، والغرض هو الحفر المسبق لأساسات دعامات الطاقة الشمسية. عند قراءة هذه العناصر معًا، يتحدد الفارق بينه وبين آلات حفر آبار المياه. ما يسبب المشكلات فعليًا ليس هذا الحد نفسه، بل عدة تفسيرات تدور حوله — اعتبار الحفر المسبق الكهروضوئي حفرًا لآبار مياه صغيرة، أو اعتبار أقصى عمق حفر هو العمق المتوقع لكل فتحة، أو اعتبار قيمة العزم تصريحًا لاختراق الطبقات، أو اعتبار زاوية الصعود أساسًا للسير الآمن. وفيما يلي توضيح لكل بند وفقًا لما ورد في المصادر.
أولًا: الاستخدام — الحفر المسبق للأساسات الكهروضوئية وحفر آبار المياه ليسا نفس النوع من الأعمال
يُصنَّف PV390 في المصادر على أنه مطرقة خوازيق هيدروليكية مجنزرة موجهة لمحطات الطاقة الشمسية الأرضية والمناطق الجبلية والحفر المسبق للأساسات الهندسية، ويقوم أساسًا بالحفر المسبق لأساسات دعامات الطاقة الشمسية وتشكيل الفتحات، مع تنفيذ أعمال الخوازيق باستخدام الملحقات المناسبة. ولم تُدرَج عمليات إنشاء الآبار أو تركيب الأنابيب أو غسل الآبار ضمن نطاق استخدامه.
وهذا ليس اختلافًا في التسمية، بل في مجموعة المعايير. فعمق الحفر في PV390 هو 0–6 م، وقطر الفتحة 80–600 مم. أما مشاريع آبار المياه فتهتم عادةً بموقع طبقة المياه الجوفية وعمق البئر وقطر البئر وتقنية تركيب الأنابيب، وهذه الشروط لا يوجد لها ما يقابلها في بيانات PV390. لذلك، فإن إسناد مهام حفر آبار المياه إلى PV390 يفتقر إلى أساس معياري قابل للتحقق.
من بين القراءات الست الخاطئة، أيها الأكثر شيوعًا
القراءة الخاطئة الأولى: عمق الحفر 0–6 م يعني أن كل فتحة يجب أن تصل إلى 6 أمتار
0–6 م هو نطاق عمق الحفر المعلن للمعدة، وليس قيمة هدف التنفيذ. يتم تحديد العمق الفعلي لأساسات دعامات الطاقة الشمسية وأعمدة الأسوار وغيرها من الأساسات الضحلة وفقًا لمخططات تصميم المشروع، وقد لا تتطلب المشاريع العادية الوصول إلى 6 م. فالحد الأقصى لقدرة المعدة وعمق تصميم المشروع أمران مختلفان.
القراءة الخاطئة الثانية: قطر الفتحة 80–600 مم مجرد نطاق اختياري
توضح المصادر أن 80–600 مم يمكن استخدامه لتلائم أنواعًا مختلفة من الخوازيق وفتحات التوجيه وفتحات الأساس: القطر الأصغر مناسب للحفر المسبق لمواقع الخوازيق التقليدية، والقطر الأكبر مناسب للأعمال التي تتطلب فتحات أساس أكبر. لكن القطر النهائي يجب أن يخضع لمخططات تصميم المشروع وشكل الأساس، وليس مجرد قدرة المعدة على تغطيته.
القراءة الخاطئة الثالثة: عزم 13000 نيوتن·متر يغطي طبقات أرضية أكثر
عزم المخفض في PV390 هو 13000 نيوتن·متر، وسرعة دوران قضيب الحفر 90 دورة/دقيقة، مع الضغط بالسلسلة. وتصف المصادر العزم بأنه: بالنسبة للفتحات الكبيرة والتربة الكثيفة والطبقات المختلطة بالحصى، يساعد العزم الأعلى في الحفاظ على الدوران؛ لكن معدل الاختراق الفعلي لا يزال يعتمد على نوع رأس الحفر وبنية الطبقة والتحكم في الدفع. أي أن العزم ليس العامل الحاسم الوحيد، وسرعة الضغط بالسلسلة تؤثر أيضًا في النتيجة.
القراءة الخاطئة الرابعة: زاوية الصعود 35° تعني منحدرًا يمكن السير عليه بأمان
تشير المصادر إلى زاوية صعود 35°، مع تنبيه واضح: يجب عند العمل الفعلي على المنحدرات مراعاة المنحدر العرضي ودرجة انزلاق الأرض ونوع التربة ومركز ثقل الماكينة، ولا ينبغي اعتبار أقصى زاوية صعود أساسًا للسير الآمن. فالطرق الترابية والعشبية والحصوية الشائعة في مناطق الطاقة الشمسية تختلف ظروف الالتصاق الفعلية فيها عن القيم الاسمية.
القراءة الخاطئة الخامسة: إمكانية استخدامه في الطبقات الصخرية بعد تغيير أدوات الحفر بالصدم تعني قدرته على حفر آبار في الصخور الصلبة
ينص المصدر حرفيًا على ما يلي: بعد تغيير أدوات الحفر بالصدم يمكن استخدامه في أعمال الصخور شديدة التجوية والطبقات الصخرية، مع توضيح ضرورة اختيار أدوات حفر مناسبة وفقًا لصلابة الصخور ودرجة تماسكها وقطر الفتحة المستهدف. ولم تقدم المصادر طراز مطرقة الصدم أو طاقة الصدم، لذلك لا يمكن تقديم وعود إضافية بشأن كفاءة الصخور الصلبة المحددة. ولا يمكن فهم هذه القدرة إلا وفق العبارات الواردة في المصادر.
القراءة الخاطئة السادسة: الهيكل المجنزر وتعديل الوضعية يحلان جميع مشكلات الموقع
يمتلك PV390 إمالة ورفع للإطار بزاوية 120°، وذراعين متأرجحتين يمينًا ويسارًا بأسطوانتين هيدروليكيتين، وتعويض تمدد أمامي وخلفي 50 سم. وهذه قدرات لتعديل وضعية الحفر وموضع الفتحة، وليست قدرة على شق الطرق أو تسوية الموقع. فوصول المعدة واستقرارها عند التوقف لا يزالان مرهونين بطريق الوصول وظروف الموقع حول موقع الخازوق.
مرجع سريع لحدود المعايير
| البند | القيمة في المصادر | القيود عند الاستخدام |
|---|---|---|
| عمق الحفر | 0–6 م | مخصص لأساسات الخوازيق الكهروضوئية والأساسات الضحلة، وليس لحفر آبار المياه العميقة |
| قطر الحفر | 80–600 مم | يخضع لمخططات تصميم المشروع وشكل الأساس |
| عزم المخفض | 13000 نيوتن·متر | معدل الاختراق يعتمد أيضًا على نوع رأس الحفر وبنية الطبقة والتحكم في الدفع |
| سرعة دوران قضيب الحفر | 90 دورة/دقيقة | تُستخدم مع الضغط بالسلسلة |
| إمالة ورفع الإطار | 120° | لتعديل وضعية الحفر على المنحدرات |
| تعويض التمدد الأمامي والخلفي | 50 سم | ضبط دقيق طولي لموقع الخازوق |
| زاوية الصعود | 35° | يجب مراعاة المنحدر العرضي والرطوبة ونوع التربة ومركز الثقل، وليس أساسًا للسير الآمن |
قراءة المصادر حسب الطبقات: ما يمكن فعله وما يجب الانتباه إليه
قدمت المصادر وصفًا تصنيفيًا للجيولوجيا المناسبة، لكن ملاحظات كل فئة تستحق النظر أكثر من مجرد "مناسب أو غير مناسب":
- التربة: مناسبة للحفر المسبق التقليدي لأساسات الطاقة الشمسية وأعمال مواقع الخوازيق.
- اللوس: ضبط معايير الحفر وفقًا للكثافة ومحتوى الرطوبة.
- الطين: الانتباه إلى التصاق الطين برأس الحفر وإزالة المخلفات.
- الحصى الرملي: اختيار أدوات الحفر وفقًا لحجم الحبيبات ودرجة الكثافة؛ ويجب تقييم حالة جدار الفتحة وحمل الدوران ميدانيًا.
- طبقة النفايات المردومة: التركيز على الوقاية من الأجسام الغريبة والفراغات والانسداد الموضعي.
- الصخور شديدة التجوية والطبقات الصخرية: بعد تغيير أدوات الحفر بالصدم يمكن استخدامه في الطبقات المقابلة.
توجد أيضًا فقرة في المصادر حول التحكم في الدفع: عند مواجهة الحصى أو الطبقات المردومة أو الصخور شديدة التجوية، يجب التحكم في الدفع وفقًا لحمل الدوران وحالة أدوات الحفر، لتجنب الضغط السريع المفرط الذي يؤدي إلى انحراف الفتحة أو انحشار الحفر أو صدم أدوات الحفر بقوة زائدة؛ وعند حدوث صدم غير طبيعي أو زيادة مفاجئة في حمل الدوران، يجب رفع أداة الحفر للفحص في الوقت المناسب.
قسم الطاقة والهيكل: الاقتصار على المعلومات الواردة في المصادر

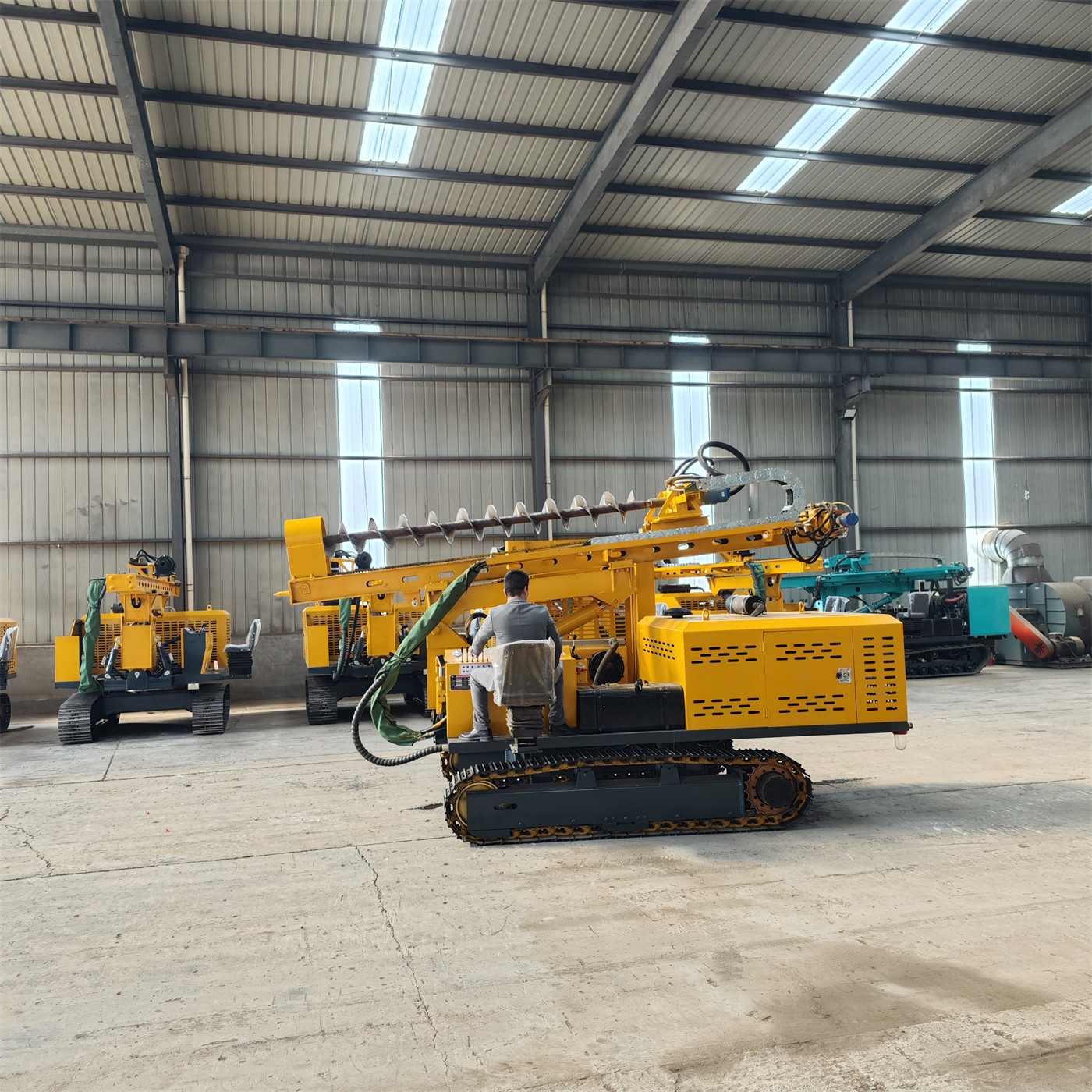

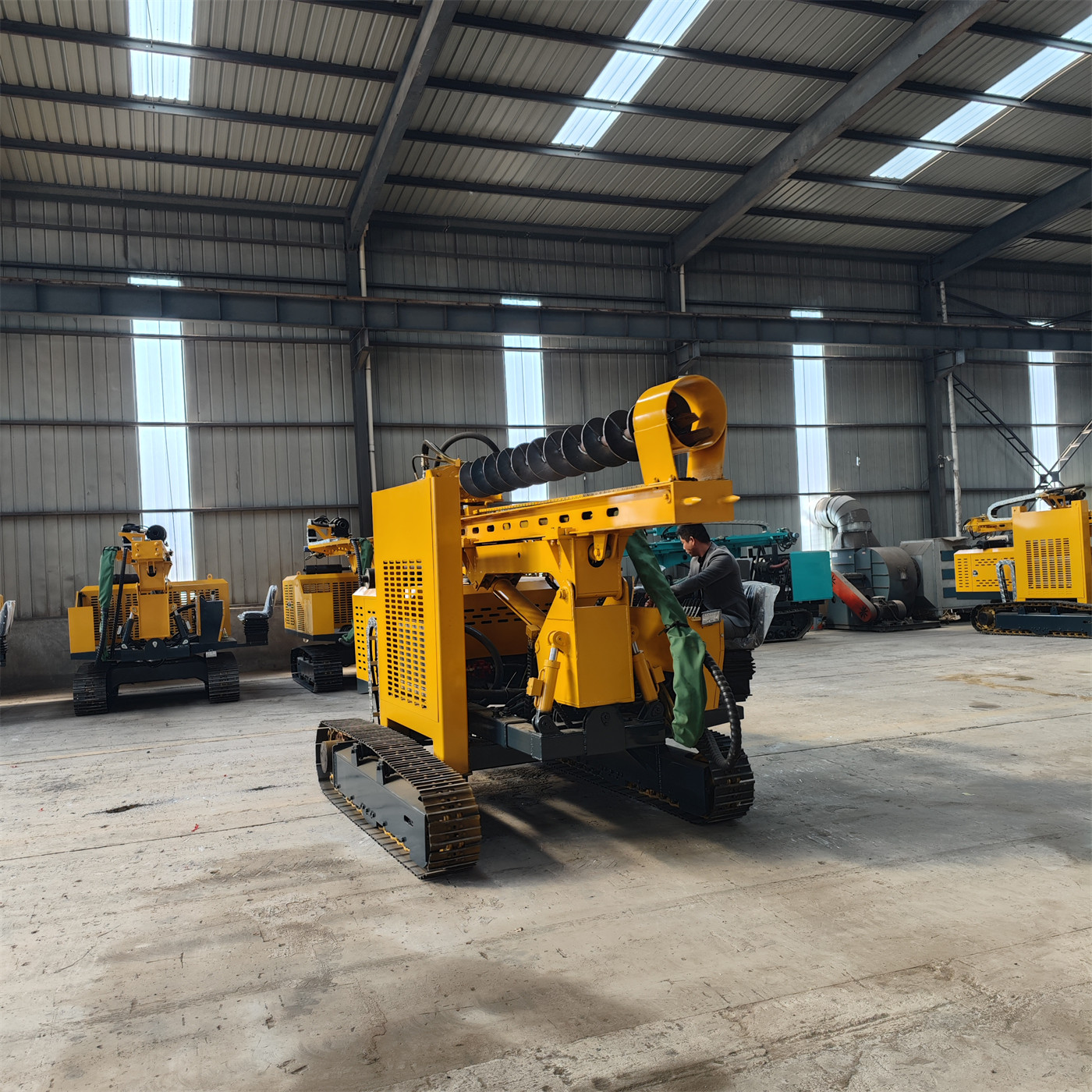

PV390 مزود بمحرك يوتشانغ رباعي الأسطوانات بقوة 85 كيلوواط، ومضخة ثلاثية 40 / 40 / 32، ومحرك سير TM09، وأبعاد الماكينة الكلية 5200 × 2300 × 2650 مم، وعرض جنزير 400 مم، والهيكل مجنزر. وتوضح المصادر أن جنزير 400 مم يساعد في توزيع ضغط التلامس وزيادة قدرة الالتصاق على الطرق الترابية والعشبية والحصوية والمنحدرات؛ كما توضح أن محرك الديزل أكثر ملاءمة للعمل الميداني المستقل، ويجب عند التشغيل المستمر تحت حمل عالٍ التركيز على فحص نظام التبريد وفلتر الهواء ونظام الوقود.
تذكر المصادر أيضًا ملاحظة حول الطراز: الطراز في المصادر الأصلية هو SL390، وتم تأكيد أنه PV390، وتستخدم هذه المقالة PV390 بشكل موحد، بينما تُنظَّم بقية المعايير الفنية وفقًا للمصادر المقدمة.
الأجزاء التي تحتاج إلى تأكيد ميداني أو من ملفات التصميم
لم تقدم المصادر الحالية استنتاجات بشأن البنود التالية، ولا يمكن تركها للتحقق على مستوى المشروع: كفاءة الحفر الفعلية وجودة الفتحة، وتحتاج إلى الربط بالظروف الجيولوجية وشكل أدوات الحفر ونوع الخازوق وقطر الفتحة وزاوية التنفيذ وطريقة التشغيل؛ وقيمة القطر المناسبة، ويجب أن تخضع لمخططات تصميم الأساس؛ والطراز المحدد لأدوات الحفر بالصدم وطاقة الصدم، ولم تقدمها المصادر؛ وظروف السير الآمن على المنحدرات، وتحتاج إلى تقييم شامل للمنحدر العرضي الفعلي ودرجة انزلاق الأرض ونوع التربة ومركز ثقل الماكينة.
بعد توضيح هذه البنود، لن تنحرف حدود PV390 بسبب قيمة رقمية واحدة: فهو معدّة هيدروليكية مجنزرة موجهة للحفر المسبق لأساسات الطاقة الشمسية، وعمق الحفر وقطر الفتحة والقدرة على التكيف الجيولوجي كلها ضمن نطاق بياناته الخاصة، والمهام الخارجة عن هذا النطاق تحتاج إلى أساس آخر.
