يعالج نظام أخذ العينات الحلزوني الثلاثي CS3 في WR500RC-CS3 مشكلة تركيز مسار إعادة العينة والفصل الحلزوني وتقسيم العينة وجمعها، لكنه لا يعني تلقائيًا إنشاء أرشيف لعمق العينات. لضمان توافق كل كيس عينة مع عمق الحفرة في مشاريع التنقيب عن الذهب والنحاس، وتحمل الإرسال للفحص والمراجعة، يجب على المشتري في مرحلة الشراء تضمين قواعد علامات العمق وطريقة السجلات الميدانية ومتطلبات مراقبة جودة العينات واتفاقيات التعامل مع نطاقات الحفر غير الطبيعية في قائمة التحقق الفني، بدلاً من مجرد تأكيد قدرة المعدات على إخراج العينات.
أولاً: التمييز بين ما يمكن للمعدات فعله وما لا يمكن استبداله

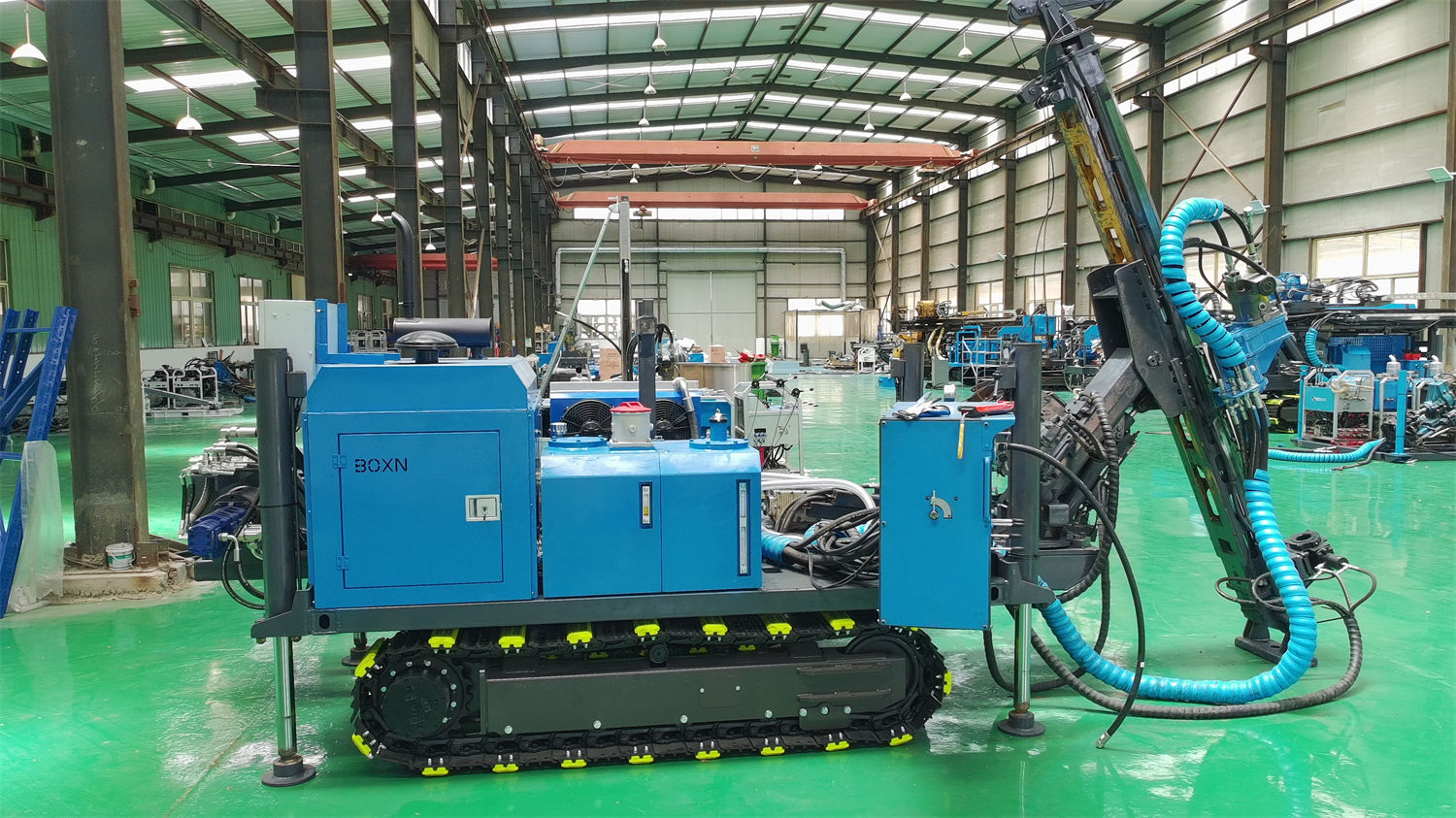

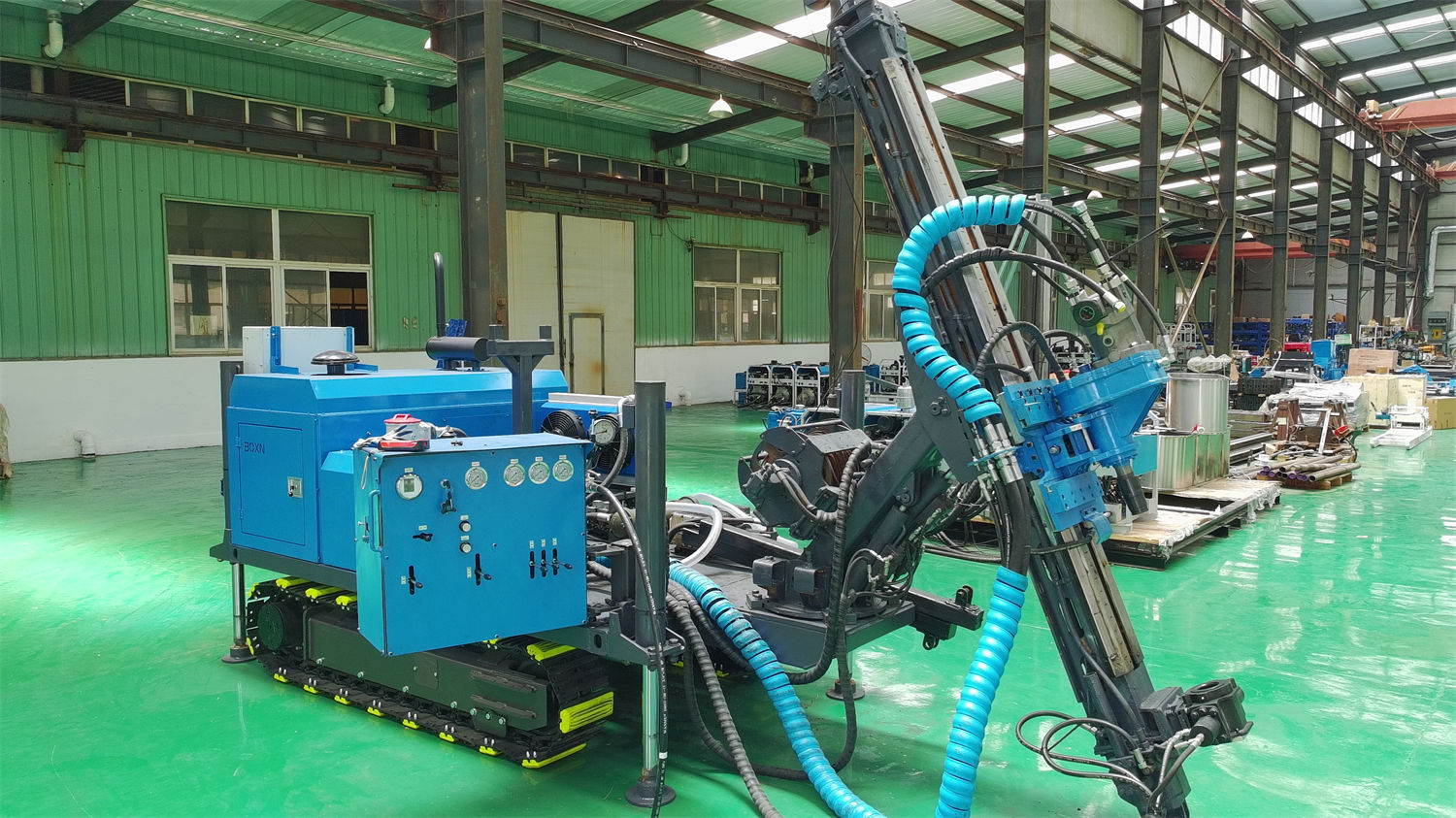

تشير المعلومات إلى أن WR500RC-CS3 هو حفار دوران عكسي مجنزر من فئة 500 متر، بعمق حفر أقصى 500 متر، وقطر حفرة 105–400 مم، ومزود بمحرك كامينز بقوة 132 كيلوواط، ويدعم زوايا عمل 45° و90°. يدمج نظام CS3 الفصل الحلزوني وتقسيم العينة التمثيلي وجمع العينات في وحدة واحدة، حيث تعود القطع الصخرية عبر الأنبوب الداخلي لقضيب RC مزدوج الجدار إلى السطح ثم تدخل النظام الحلزوني لإتمام الفصل بين الغاز والصلب، ثم تشكل عينات صالحة للسجل الجيولوجي والتحليل عبر آلية تقسيم العينة.
تذكر معلومات المعدات أيضًا أنه يمكن وضع علامة على كل كيس عينة تشمل رقم الحفرة والعمق من-إلى والتاريخ ورقم العينة، لتسهيل الإرسال للفحص والأرشفة والتتبع لاحقًا. أي أن تحقيق قابلية التتبع يتم عبر مزيج من «تقسيم العينة بواسطة المعدات + وضع العلامات يدويًا + السجل الميداني». ما يحتاج المشتري إلى التحقق منه هو من يوفر قواعد الربط بين هذه العناصر الثلاثة، وهل هي مكتوبة، وهل يمكن تنفيذها ميدانيًا.
إلى أي مدى يجب تحديد علامات أكياس العينات
الحد الأدنى من الحقول الواردة في المعلومات هو رقم الحفرة ورقم العينة والعمق من-إلى والتاريخ. في التواصل الشرائي يمكن تأكيد البنود التالية بندًا بندًا، وهل يوضحها المصنع في وثائق التسليم:
- هل توجد قاعدة ترقيم موحدة على أكياس العينات بخلاف الكتابة اليدوية، وهل يستخدم الترقيم نفس مجموعة أرقام العينات في جدول السجل الميداني.
- هل يتم تحويل «العمق من-إلى» حسب عمق الحفرة أم حسب طول قضيب الحفر، وهل يتم تسجيل طول وصلة القضيب كأساس للتحويل.
- هل يقابل كيس العينة نطاق تقدم ثابت، أم يُسمح بتعديل النطاق مؤقتًا حسب تغير الصخور؛ وكيف يتم الحفاظ على تسلسل الترقيم عند التعديل.
- مادة الكيس وطريقة الإغلاق للعينات الرطبة أو المحتوية على ماء، وهل يلزم وضع علامة منفصلة على حالة العينة.
- كيف يتم التحقق المتقاطع بين أكياس العينات وجدول السجل الميداني، وما الإجراء عند عدم تطابق عدد الأكياس مع عدد السجلات.
هذه المحتويات تنتمي إلى مستوى نظام إدارة أخذ العينات في المشروع، والمعلومات تذكر فقط الحقول القابلة للعلامة، ولا تقدم صيغة جدول محددة أو مواصفات ترقيم. لذلك يجب طرحها عند الشراء كبنود تحتاج إلى تأكيد مشترك بين المشروع والمصنع، ولا يُفترض أنها مدمجة في المعدات.
كيف يتم تحقيق التوافق الفردي بين السجلات الميدانية والعينات
علاقة توافق العمق في أخذ عينات الدوران العكسي تعتمد في النهاية على السجل الميداني. تذكر المعلومات أن إعادة العينة عبر الأنبوب الداخلي للدوران العكسي تساعد في تقليل احتمال خلط العينات من نطاقات حفر مختلفة، لكن تمثيلية العينة لا تزال مرتبطة بتنظيف الحفرة ووصلات القضبان واستقرار إعادة العينة وإدارة أخذ العينات الميدانية. قبل الشراء يمكن تأكيد تقسيم المسؤوليات في المراحل التالية:
- من يسجل التقدم أثناء الحفر، ومن يتولى تقسيم العينة، ومن يتولى التعبئة والترقيم، وهل وظيفة التسجيل منفصلة عن وظيفة أخذ العينات.
- عند استئناف الحفر بعد وصلة قضيب أو تنظيف الحفرة أو التوقف، ما قواعد التعامل مع عينات النطاق الانتقالي، وهل تُحفظ أو تُوسم بشكل منفصل.
- من يراقب باستمرار كمية العائدة وحجم الحبيبات واللون والرطوبة ووجود علامات خلط العينات ويسجلها في تقرير الوردية.
- من يقوم بمراجعة واحدة بين جدول السجل الميداني وأكياس العينات قبل الإرسال للفحص، وأين تُحفظ نتيجة المراجعة.
الاتجاه الذي تقدمه المعلومات لعينات الانتقال هو «المعالجة وفق نظام أخذ العينات الميداني»، دون تحديد طريقة معينة. لذلك يمكن أن يكون هذا الجزء فقط بندًا نظاميًا يجب تأكيده عند الشراء مع المصنع والمسؤول الجيولوجي للمشروع، ولا يمكن فرض معايير تشغيل غير معتمدة على الطرف الآخر.
في أي ظروف جيولوجية يسهل فقدان دقة علامات العمق
تشير المعلومات بوضوح إلى حالتين تؤثران على علاقة توافق العينات مع العمق. الأولى هي نطاقات التمزق الصدعي والكتل الزاوية والصخور ذات الشقوق المتطورة، حيث قد تبقى كتل من جدار الحفرة مؤقتًا ثم تعود مجتمعة، مما يؤثر على توافق العينات مع العمق؛ والاتجاه المقابل هو التحكم في سرعة التقدم والحفاظ على إمداد هواء مستقر وزيادة السجلات الميدانية في نطاقات الحفر غير الطبيعية، ووضع علامة منفصلة على حالة جودة العينة عند الضرورة. الثانية هي طبقات التربة العلوية والطين والرمل والحصى الرملي، وتشير المعلومات إلى أن هذه الطبقات قد لا تكون مناسبة مباشرة للحفر الهوائي RC، ويمكن أولاً استخدام الطين أو الأنابيب لتثبيت الجزء العلوي من الحفرة، ثم التبديل إلى الدوران العكسي أو DTH بعد دخول الصخور.
عند التحقق من قابلية تتبع العينات في مشاريع الذهب والنحاس، يمكن للمشتري مقارنة الظروف الجيولوجية المعروفة في المنجم مع الحالتين المذكورتين، وتحديد نطاقات الحفر التي يُتوقع أن تحتاج إلى تكثيف السجلات أو وضع علامات منفصلة أو تغيير العملية، وإدراج ذلك كجزء من خطة أخذ العينات الميدانية في سجل التواصل الفني.
يجب تأكيد عينات مراقبة الجودة للمشروع مسبقًا
تذكر المعلومات أنه بالنسبة لعينات الخام التي تحتاج إلى تحليل مختبري، يجب أيضًا إعداد عينات مكررة وعينات فارغة وعينات قياسية وفق متطلبات مراقبة الجودة للمشروع. وتكرار إدراج هذه الأنواع الثلاثة وطريقة الترقيم وعلاقتها بالعينة الرئيسية تنتمي إلى متطلبات مراقبة الجودة للمشروع، ولم تقدم المعلومات عددًا أو نسبة محددة. ما يمكن تأكيده في مرحلة الشراء هو: هل تتضمن وثائق التسليم من المصنع ملفات توضيحية متعلقة بإدارة العينات، وهل تشمل تدريبات الموظفين الميدانيين متطلبات وضع العلامات والسجلات، وهل أكياس العينات وجداول السجلات وغيرها من المواد الاستهلاكية ضمن نطاق التوريد. يمكن التحقق من هذه البنود مع نطاق التسليم والملحقات المرفقة، لتجنب اكتشاف نقص وسائل التسجيل بعد بدء التنفيذ.
اقتراح قائمة تحقق الشراء
حول «علامات عمق العينات وقابلية تتبع البيانات»، يمكن تنظيم البنود المطلوب تأكيدها في الجدول التالي، والحصول على إجابة واضحة من المصنع أو المسؤول الجيولوجي للمشروع بندًا بندًا.
| بند التحقق | المحتوى المطلوب تأكيده | حالة الاستناد إلى المعلومات |
|---|---|---|
| حقول علامات أكياس العينات | رقم الحفرة، رقم العينة، العمق من-إلى، التاريخ، وهل تُضاف علامة حالة العينة | المعلومات توضح إمكانية وضع أربعة أنواع من الحقول |
| توافق الترقيم مع السجلات | هل يشترك ترقيم أكياس العينات وجدول السجل الميداني في نفس مجموعة أرقام العينات | يحتاج إلى تأكيد من المصنع والمشروع |
| أساس تحويل العمق | هل يتم تحويل العمق من-إلى حسب عمق الحفرة أم حسب طول قضيب الحفر | يحتاج إلى تأكيد، المعلومات لا تحدد ذلك |
| معالجة عينات الانتقال | قواعد معالجة النطاق الانتقالي عند وصلات القضبان وتنظيف الحفرة واستئناف الحفر بعد التوقف | المعلومات تشير إلى نظام أخذ العينات الميداني |
| سجلات نطاقات الحفر غير الطبيعية | تكثيف السجلات وطريقة وضع العلامات المنفصلة في نطاقات التمزق والكتل الزاوية والصخور ذات الشقوق المتطورة | المعلومات تشير إلى التأثير واتجاه التسجيل |
| عينات مراقبة الجودة | متطلبات إعداد العينات المكررة والفارغة والقياسية | المعلومات تذكرها، والتكرار المحدد يحتاج إلى تأكيد حسب متطلبات المشروع |
| وثائق التسليم والتدريب | ملفات توضيح إدارة العينات ونطاق تدريب الموظفين الميدانيين | يحتاج إلى تأكيد، المعلومات لا توضحه |
تجدر الإشارة إلى أن العديد من البنود في الجدول أعلاه تعتمد على نظام أخذ العينات ومتطلبات مراقبة الجودة الخاصة بمشروع الذهب والنحاس، ومعلومات المنتج في هذا الموقع تغطي فقط وصف المعدات ونظام CS3، ولا تقدم جداول أخذ عينات أو مواصفات ترقيم أو تكرار مراقبة جودة لمشروع معين. يجب على المشتري إدراج هذه البنود كأمور تحتاج إلى تأكيد، ويحددها المسؤول الجيولوجي للمشروع مع المصنع قبل الدخول في العقد أو الاتفاق الفني.
نقطة يسهل الخلط فيها
ما يقلله نظام CS3 الثلاثي هو العمليات المتكررة في نقل العينات على السطح والتقسيم اليدوي، وما يحسنه هو كفاءة تقسيم العينة وترابط المسار. وهو لا يستبدل إجراءات الإدارة مثل ترقيم العينات وتسجيلها ومراجعتها. عند الشراء، اعتبار «كفاءة تقسيم العينة» و«قابلية تتبع البيانات» شيئًا واحدًا للتحقق قد يؤدي إلى فجوات في السجلات خلال مرحلة التنفيذ. الطريقة الأكثر أمانًا هي التحقق بشكل منفصل: من جهة المعدات تأكيد مسار إعادة العينة وطريقة تقسيم العينة وقدرة جمع العينات؛ ومن جهة الإدارة تأكيد قواعد وضع العلامات وتوافق السجلات واتفاقيات معالجة الحالات غير الطبيعية.
