تتموضع WR500SE كحفارة آبار مياه مجنزرة ببرج تلسكوبي من فئة 500 متر، بعمق حفر أقصى 500 متر وقطر حفر 140–350 مم. يمكن للشوط الطويل 6.6 متر أن يعمل مباشرة مع أنابيب حفر بطول 6 أمتار، وهذا له دلالة عملية في تقدير حجم فريق الحفر: فمع تقليل عدد مرات توصيل الأنابيب، يصبح العمل المستمر في البئر الواحد أكثر اعتمادًا على التنسيق المستقر بين المعدات وضاغط الهواء وأنابيب الحفر والعمال، بدلاً من الاعتماد على زيادة الأيدي العاملة لتعويض الوقت الإضافي.
لذلك، فهي تناسب أكثر الفرق التي لديها بالفعل أو تخطط لتجهيز مطرقة DTH وضاغط هواء مطابق، والقادرة على تنظيم حفر آبار متواصل عند مستوى 400–500 متر، ولا تناسب التجهيزات المبتدئة التي تعمل فقط في الآبار الضحلة أو الأقطار الصغيرة أو الآبار المتفرقة. وفيما يلي نوضح أساس الحكم وفقًا للمعلمات الموثقة في المصادر.
أولاً القدرة عند مستوى 500 متر: مزيج عمق الحفر وقطر الحفر وقوة الرفع
تشمل المعلمات الأساسية الواردة في مصادر WR500SE: عمق حفر أقصى 500 متر، قطر حفر 140–350 مم، قوة رفع 26 طنًا، عزم دوران 7500–10000 نيوتن·متر، سرعة دوران 45–130 دورة/دقيقة، محرك يوتشاي 118 كيلوواط، وزن إجمالي حوالي 9.5 طن، أبعاد خارجية حوالي 6150×2200×2600 مم، سرعة سير حوالي 2.5 كم/ساعة، قدرة صعود قصوى مرجعية 30 درجة، وشوط أرجل دعم 1.6 متر.
| المعلمة | القيمة في المصدر |
|---|---|
| عمق الحفر الأقصى | 500 متر |
| قطر الحفر | 140–350 مم |
| قوة الرفع | 26 طنًا |
| عزم الدوران | 7500–10000 نيوتن·متر |
| سرعة الدوران | 45–130 دورة/دقيقة |
| المحرك | يوتشاي 118 كيلوواط |
| شوط التغذية | 6.6 متر |
| قطر أنابيب الحفر | 102/108/114 مم |
| طول أنابيب الحفر | 1.5/2/3/6 أمتار |
| الوزن الإجمالي | حوالي 9.5 طن |
وتجدر الإشارة إلى أن 500 متر هي القدرة الاسمية للمعدات، وليست شرطًا لحفر كل مشروع إلى 500 متر. يجب تحديد عمق البئر الفعلي وفقًا لموقع طبقة المياه الجوفية والبيانات الهيدروجيولوجية المحلية، كما يجب تصميم قطر البئر وعمقه بالاشتراك مع معدل التدفق المتوقع ومواصفات أنابيب البئر والمضخة.
شوط 6.6 متر مع أنابيب حفر 6 أمتار: ماذا يعني تقليل عدد مرات توصيل الأنابيب
تأثير الشوط الطويل على إيقاع الحفر المستمر
تذكر المصادر بوضوح أن الشوط الطويل 6.6 متر يمكن أن يعمل مباشرة مع أنابيب حفر بطول 6 أمتار. وبالنسبة للحفر عند مستوى 400–500 متر، كلما زاد عدد مرات توصيل الأنابيب، تراكم الوقت الإضافي بشكل أوضح؛ ويقلل هيكل الشوط الطويل من تكرار رجوع رأس القدرة وتوصيل أنابيب الحفر، مما له قيمة عملية أكبر في المشاريع ذات الحفر المستمر أو القليل من التعاون متعدد الأفراد أو الجدول الزمني الضيق.
يمكن الجمع بين مواصفات أنابيب الحفر حسب الموقع والكفاءة
- ثلاثة أقطار لأنابيب الحفر 102 و108 و114 مم؛ الأقطار الأكبر تميل أكثر إلى الآبار العميقة عند مستوى 500 متر وظروف العزم الأعلى.
- أطوال أنابيب الحفر اختيارية: 1.5 متر، 2 متر، 3 أمتار، 6 أمتار. أنابيب 6 أمتار مناسبة للحفر المستمر، والأنابيب الأقصر مناسبة أكثر للمواقع المحدودة المساحة أو ظروف النقل المقيدة.
- سرعة سير الهيكل المجنزر حوالي 2.5 كم/ساعة، والبرج التلسكوبي والهيكل المجنزر يساعدان على الانتقال بين مواقع العمل المختلفة؛ ولكن نظرًا لأن المعدات مجهزة بشوط طويل 6.6 متر، يجب تأكيد طول المركبة وظروف الطريق قبل النقل.
من حيث حجم فريق الحفر، فإن مزيج أنابيب الحفر 6 أمتار مع شوط 6.6 متر يناسب أكثر الفرق التي تنظم أطقم العمل على أساس الحفر المستمر؛ أما إذا كان المشروع يعتمد أساسًا على الآبار الضحلة وحجم العمل في البئر الواحد صغير، فإن ميزة الكفاءة الناتجة عن الشوط الطويل لا تظهر بسهولة.
اعتماد حفر المطرقة DTH على ضاغط الهواء والتجهيزات المساندة
متطلبات التجهيز لحفر DTH الواردة في مصادر WR500SE هي: ضغط عمل موصى به 1.7–3.5 ميجاباسكال، واستهلاك هواء 17–42 متر مكعب/دقيقة. عند زيادة قطر الحفر أو صلابة الطبقات أو عمق البئر أو الارتفاع عن سطح البحر، يلزم تدفق هواء أوفر، ولا ينبغي النظر إلى الضغط الاسمي فقط.
يشير نطاق استهلاك الهواء هذا إلى أن الفرق التي تختار WR500SE تحتاج إلى تأكيد التوافق بين مواصفات ضاغط الهواء وقطر أنابيب الحفر وطراز المطرقة DTH في الوقت نفسه. تذكر المصادر أيضًا أن الطبقات الترابية والرملية والغطاء المفكك تحتاج عادة إلى مزيد من الاهتمام بتثبيت الجدار، ويمكن استخدام أنابيب التغليف أو الطين أو طرق أخرى لدعم الجدار حسب المشروع؛ وبالنسبة للمشاريع ذات الطبقات المفككة السميكة، ينبغي التفكير مسبقًا في نظام الطين خلال مرحلة تجهيز المعدات. هذه كلها أمور تجهيز تُقدَّر حسب ظروف المشروع.
حجم الفريق ونوع المشروع حسب سيناريو التطبيق
الآبار العميقة الريفية وإمداد المياه للمجتمعات الصغيرة
تشمل اتجاهات التطبيق المذكورة في المصادر: الآبار العميقة الريفية، وآبار الري الزراعي، وآبار المياه الصناعية، وإمداد المياه في المناجم، ومشاريع المياه الجوفية المتوسطة والعميقة العامة، ويمكن استخدامها أيضًا في تطوير المياه الجوفية للقرى والمدارس والعيادات والمجتمعات الصغيرة. غالبًا ما تكون هذه المشاريع ذات عمق بئر كبير، لكن عدد الآبار ليس كثيفًا بالضرورة، وتتطلب قدرة على العمل المستمر وسهولة الانتقال.
الري الزراعي ومشاريع الزراعة الواسعة النطاق
غالبًا ما تتطلب مشاريع الأراضي الزراعية الواسعة والبساتين والبيوت المحمية حفرًا مستمرًا لعدة آبار، ويمكن للشوط الطويل 6.6 متر وأنابيب الحفر 6 أمتار أن يقللا عدد مرات توصيل الأنابيب ويرفعا كفاءة الحفر المستمر في البئر الواحد. يجب تصميم قطر البئر وعمقه الفعليين وفقًا لمعدل التدفق المتوقع ومساحة الري ومواصفات أنابيب البئر والمضخة.
إمداد المياه في المناجم والمجمعات الصناعية
مياه الشرب في المناجم، وغسل المعدات، وكبح الغبار، ومصادر المياه المساعدة للإنتاج، وكذلك مصادر المياه المستقلة في المجمعات الصناعية والمصانع ومخيمات الإنشاء، كلها ضمن اتجاهات التغطية في المصادر. الهيكل المجنزر مناسب للأراضي الحصوية في المناجم والطرق البرية العامة، كما أن محرك 118 كيلوواط وقوة الرفع 26 طنًا أكثر ملاءمة لحفر آبار المناجم ذات نسبة الصخور الصلبة الأعلى والأعماق الأكبر.
ظروف الطبقات تحدد فكرة التجهيز، وليس "إمكانية الحفر من عدمها"
تذكر المصادر أن WR500SE مناسبة للطبقات الصخرية المتماسكة نسبيًا مثل الجرانيت والبازلت والحجر الجيري والحجر الرملي؛ أما الصخور المتجمدة والطبقات المتبادلة بين الصلبة واللينة فقد يسهل فيها سقوط كتل من جدار البئر وتقلص القطر، وينبغي أثناء الحفر تعديل المعلمات وفقًا لعزم الدوران ومقاومة التغذية وتغيرات رجوع الفتات، واستخدام أنابيب تغليف للجزء العلوي غير المستقر عند الحاجة. قد تسبب مناطق التكسر سقوط كتل وتسرب هواء وانحشار الأنابيب وعدم انتظام رجوع الفتات؛ والمعدات مزودة بوظيفة مساعدة لمضخة الرغوة، ويمكنها تحسين إزالة الفتات في بعض الطبقات الجافة والمتشققة والمتسربة للهواء؛ وإذا كان تسرب الهواء شديدًا، فيجب المعالجة المتكاملة بالرغوة وأنابيب التغليف وتصريف ضاغط الهواء، لا بمجرد زيادة الضغط.
بعد الدخول إلى طبقة المياه الجوفية الرئيسية، ستغير المياه الجوفية حالة رجوع الفتات وعمل المطرقة DTH داخل البئر، وينبغي تسجيل عمق طبقات التدفق الرئيسية، وتعديل الإمداد بالهواء وتنظيف البئر وطريقة التغليف وفقًا لكمية التدفق، وعند إتمام البئر يتم تركيب أنابيب الترشيح وأجزاء سد المياه وفقًا لموقع طبقة المياه الجوفية. تُستخدم هذه المحتويات للحكم على ما إذا كان فريق الحفر يمتلك الخبرة الفنية المقابلة، وليست وعدًا منفردًا من المعدات نفسها.
تجهيزات الصيانة الميدانية وحدود التشغيل

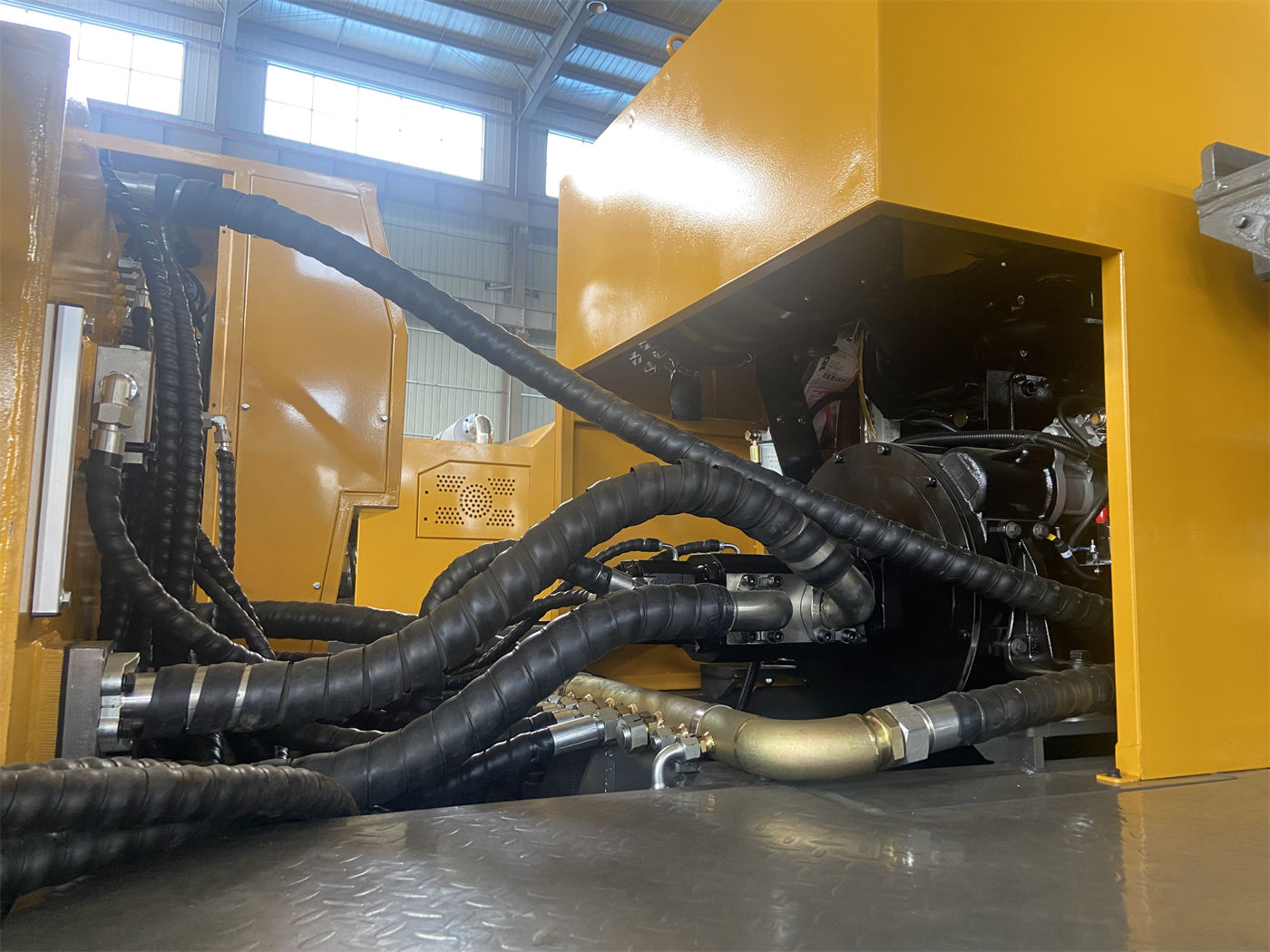

تشمل التجهيزات المتعلقة بالصيانة الميدانية في المصادر: وظيفة مساعدة لمضخة الرغوة، ووصلات سريعة مزدوجة، وسلالم صعود، ودعم لحام كهربائي اختياري. تسهل الوصلات السريعة المزدوجة توصيل النظام الهيدروليكي المساعد وصيانته، ويجب الحفاظ على نظافة الوصلات أثناء الاستخدام وفحص حلقات الإحكام وحالة الإغلاق؛ ويتطلب البرج الطويل فحصًا أكثر تكرارًا للمسارات والأسطوانات والمحاور والهيكل العلوي، ويجب تنفيذ العمل على الارتفاع بعد إيقاف المعدات وتثبيت البرج بشكل موثوق.
يمكن استخدام دعم اللحام الكهربائي الاختياري في بعض أعمال الإصلاح الميداني والأعمال المساعدة، لكن يجب أن يقوم به أشخاص مؤهلون، وبعيدًا عن الوقود وخراطيم الهواء عالي الضغط والخراطيم الهيدروليكية والمواد القابلة للاشتعال. شوط أرجل الدعم 1.6 متر، ويمكنها دعم وتسوية الأرض غير المستوية بشكل خفيف؛ وفي الأرض اللينة يجب إضافة ألواح دعم لتجنب هبوط الأرجل بعد الحفر الطويل مما يؤدي إلى ميل البرج وزيادة انحراف البئر. سرعة السير حوالي 2.5 كم/ساعة، وقدرة الصعود القصوى المرجعية 30 درجة، وينبغي عند الصعود والانتقال الفعليين مراعاة مركز ثقل الماكينة ودرجة رطوبة الأرض وحالة نقل البرج.
أي فرق الحفر تناسبها أكثر، وأيها تحتاج إلى مزيد من التأكيد
من المعلمات المتاحة، تناسب WR500SE أكثر فرق الحفر ذات الخصائص التالية:
- تتخذ من آبار المياه المتوسطة والعميقة عند مستوى 400–500 متر مشروعًا رئيسيًا، وتحتاج إلى هيكل مجنزر للانتقال في الطرق الريفية والمناجم والأراضي غير المستوية عمومًا.
- لديها بالفعل أو تخطط لتجهيز ضاغط هواء ونظام مطرقة DTH مطابقين لضغط 1.7–3.5 ميجاباسكال واستهلاك هواء 17–42 متر مكعب/دقيقة.
- يعتمد المشروع أساسًا على الحفر المستمر، ويرغب في استخدام شوط 6.6 متر وأنابيب حفر 6 أمتار لتقليل عدد مرات توصيل الأنابيب.
- يحتاج إلى وظيفة مساعدة لمضخة الرغوة للتعامل مع بعض الطبقات الجافة والمتشققة والمتسربة للهواء.
وعلى العكس، إذا كان المشروع يعتمد أساسًا على الآبار الضحلة أو الأقطار الصغيرة أو الآبار المتفرقة، أو لم تكن ظروف التجهيز مثل ضاغط الهواء وأنابيب الحفر وطريقة دعم الجدار محددة بعد، فينبغي أولاً إكمال بيانات ظروف العمل وتأكيد التجهيزات، ثم الحكم على مدى ملاءمة WR500SE.
لا تقدم المصادر حالات عملاء محددة أو أسعار البيع أو دورة التسليم أو معلومات الشهادات أو بيانات الحفر الفعلية في مناطق مختلفة، وهذه المحتويات لا يمكن تقديمها في هذا المقال. قبل الشراء يُنصح بالتحقق من الشركة المصنعة بشأن أبعاد نقل الماكينة ومتطلبات المركبة، وطريقة التوافق المحددة بين ضاغط الهواء وأنابيب الحفر، وشروط استخدام نظام مضخة الرغوة، ونطاق الملحقات المرفقة وخدمات التدريب.
