تؤثر قدرة WR400S على العمل المباشر بغلاف 6 أمتار وبنية البرج التلسكوبي على أمرين: أولاً ترتيبات عمليات إدخال الغلاف وتوصيله في مرحلة إكمال البئر، وثانيًا طريقة تحميل الجهاز ونقله بين مواقع الآبار ومواقع العمل المختلفة. قبل الشراء، يجب التحقق من هاتين النقطتين جنبًا إلى جنب مع الظروف الهيدروجيولوجية للمشروع ومواصفات الغلاف ومسافة الانتقال، وليس فقط النظر إلى رقم عمق الحفر 400 متر.
المعلمات الأساسية المؤكدة لـ WR400S
المعلمات التالية مأخوذة من مواد المنتج على هذا الموقع، وعند الشراء يجب الاعتماد على الملفات الفنية النهائية المؤكدة من الشركة المصنعة.
| البند | القيمة في المواد |
|---|---|
| الطراز | WR400S (حرف S يرمز إلى البرج التلسكوبي) |
| أقصى عمق حفر | 400 متر |
| قطر الحفر | 105–325 مم |
| قدرة العمل بقضيب الحفر والغلاف | يدعم العمل المباشر بقضيب حفر 6 أمتار وغلاف 6 أمتار، قطر قضيب الحفر الموصى به 89 / 102 مم |
| المحرك | Yuchai بقوة 92 كيلوواط |
| قوة الرفع | 22 طنًا |
| قوة الضغط المحوري | 4 أطنان |
| نظام الدوران | أقصى عزم 8000 / 4000 نيوتن·متر، يقابل أقصى سرعة دوران 75 / 150 دورة/دقيقة |
| الرفع السريع / الدفع السريع | 29 م/دقيقة / 56 م/دقيقة |
| ضغط العمل (مطرقة DTH) | 1.2–3.5 ميجاباسكال، استهلاك الهواء 16–55 م³/دقيقة |
| سرعة السير المجنزر | حوالي 2.5 كم/ساعة، أقصى زاوية صعود مرجعية 21° |
| مشوار الأرجل الهيدروليكية | 1.6 متر |
| قوة رفع الونش المساعد | 1.5 طن |
| وزن الجهاز الكلي | حوالي 9.8 طن |
| الأبعاد الخارجية (حالة النقل) | حوالي 6.26 × 1.85 × 2.43 متر |
| الملحقات الاختيارية | مضخة الطين، المضخة الطاردة المركزية، المولد، مضخة الرغوة |
ماذا يعني العمل المباشر بغلاف 6 أمتار لعملية إكمال البئر
تقليل عدد مرات التوصيل والفك أثناء إدخال الغلاف
يؤدي الغلاف في إكمال البئر دور تدعيم الجدار والفصل بين الطبقات والعزل المائي. تشير المواد إلى أن WR400S يدعم العمل المباشر بغلاف 6 أمتار، مما يعني أن طول الغلاف الواحد المدخل في البئر يصبح أطول، وبالتالي يقل عدد مرات التوصيل أثناء إدخال الغلاف. الانخفاض في عدد مرات التوصيل يؤدي مباشرة إلى تقليل وقت العمل عند فوهة البئر وتقليل عدد مرات التنسيق اليدوي، كما يقلل من مشاكل التمركز والإحكام المحتملة عند كل توصيل.
يجب ملاحظة أن 6 أمتار هي طول الغلاف الذي يمكن للجهاز دعمه، وليست ضمانًا لإمكانية استخدام غلاف 6 أمتار مع أي قطر بئر وأي عمق. لا يزال قطر الغلاف وسماكة الجدار وطريقة التوصيل ومقاومة الإدخال بحاجة إلى تقييم منفصل وفقًا لقطر البئر المستهدف (نطاق قطر الحفر للجهاز 105–325 مم) واستقرار جدار البئر.
مجال الترتيب لعمليات إدخال الغلاف والعزل المائي
في عملية إكمال البئر، يعتمد عمق إدخال الغلاف وموقع أنبوب التصفية وترتيب قسم العزل المائي على عمق الطبقة الحاملة للماء وتوزيع الطبقات غير المنفذة. يوفر العمل المباشر بغلاف 6 أمتار هامشًا في تنظيم العمليات: إذا كان موقع قسم العزل المائي أو قسم أنبوب التصفية قريبًا من مضاعفات 6 أمتار، فسيكون حجم القطع والتوصيل الميداني للغلاف أقل. لكن نسبة فتحات أنبوب التصفية ومواصفات اللف السلكي ومواد العزل المائي تنتمي إلى نطاق تصميم إكمال البئر، ولم تقدم المواد قيمًا مقابلة، ويجب تأكيدها من الشركة المصنعة ومصمم إكمال البئر بشكل منفصل في مرحلة الشراء.
الترابط مع عملية الحفر
يستخدم قضيب الحفر 6 أمتار والغلاف 6 أمتار نفس نظام الطول، مما يجعل التبديل بين أدوات الحفر وإدخال الغلاف أكثر انتظامًا. تذكر المواد أن قضبان الحفر الطويلة في آبار المياه من فئة 300–400 متر يمكن أن تقلل بشكل ملحوظ من عدد مرات توصيل القضبان، وتخفض الوقت المساعد وتكرار النقل اليدوي. يمكن للمشتري بناءً على ذلك حساب الوقت الموفر في عملية البئر الواحد بسبب تقليل التوصيل والفك، لكن مقدار التوفير الفعلي يعتمد على الطبقات وقطر البئر وطريقة تنظيم فريق العمل، ولا ينبغي تطبيق قيمة ثابتة مباشرة.
ماذا يعني البرج التلسكوبي لترتيبات الانتقال
التبديل بين حالة النقل وحالة العمل

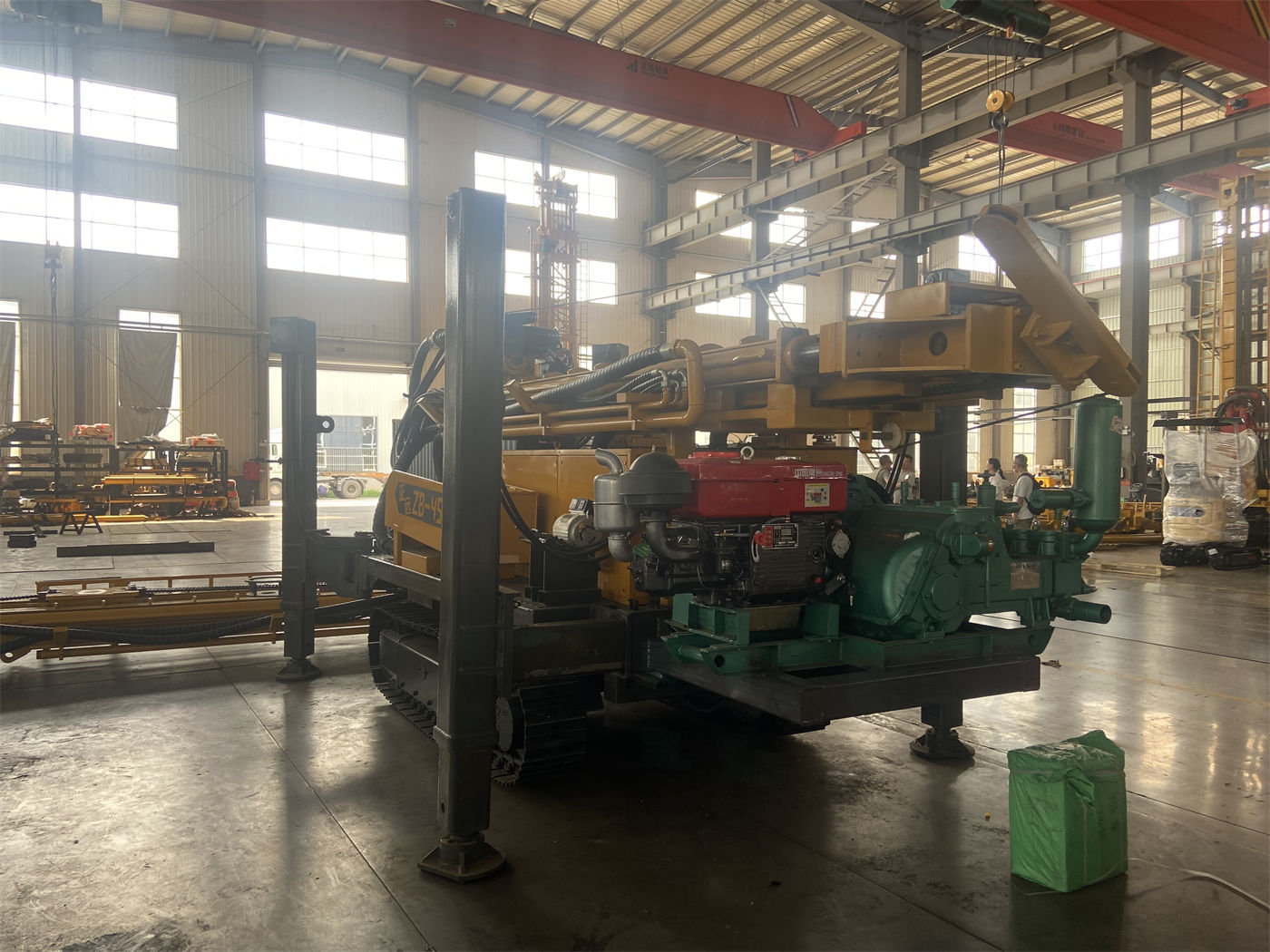

يمكن للبرج التلسكوبي في WR400S تقصير الهيكل الخارجي للجهاز في حالة النقل، ثم يُفتح إلى حالة العمل بعد الوصول إلى موقع البئر، ويستمر في دعم العمل بقضيب حفر 6 أمتار أو غلاف 6 أمتار. تذكر المواد أن الأبعاد الخارجية في حالة النقل حوالي 6.26 × 1.85 × 2.43 متر، ووزن الجهاز الكلي حوالي 9.8 طن. بالنسبة لفرق العمل التي تحتاج إلى التحميل المتكرر، تؤثر هذه البنية بشكل أساسي على صعوبة التحميل وعبور الطرق والانعطاف في الموقع.
الهيكل المجنزر والتنقل بين مواقع الآبار
يستخدم الجهاز هيكلًا مجنزرًا، بسرعة سير حوالي 2.5 كم/ساعة، وأقصى زاوية صعود مرجعية 21°. الهيكل المجنزر مناسب للطرق الريفية والأراضي الحصوية والأسطح غير المستوية عمومًا. يمكنه التنقل ذاتيًا بين عدة مواقع آبار داخل نفس موقع العمل، أما الانتقال بين مواقع العمل المختلفة فيتطلب التحميل والنقل. تشير المواد بشكل خاص إلى أنه قبل الانتقال يجب أن يكون البرج في حالة نقل آمنة، ويجب تقييم قدرة تحمل الأرض والانحدار والانزلاق. مدى ملاءمته لظروف طريق معينة غير كافٍ في المواد، ويجب تأكيده بناءً على ظروف الطريق والموقع المحلية.
الأرجل الهيدروليكية والتمركز والتسوية
مشوار الأرجل الهيدروليكية 1.6 متر، ويُستخدم لتسوية الجهاز ودعمه بثبات. دورة حفر البئر الواحد من فئة 400 متر طويلة نسبيًا، وتؤثر حالة استواء الجهاز على انحراف البئر والأحمال على البرج. تشير المواد إلى أنه يجب استخدام ألواح تحت الأرجل على الأرض الطرية لضمان توزيع الأحمال بالتساوي وتجنب الهبوط أثناء العمل. وهذا الأمر يتطلب بشكل خاص تخصيص وقت في العملية عند الانتقال المتتالي بين عدة مواقع آبار.
البنود المتعلقة بالمعدات والظروف التي يجب التحقق منها مع الشركة المصنعة قبل الشراء
- مواصفات الغلاف وطريقة التوصيل: تذكر المواد دعم العمل المباشر بغلاف 6 أمتار، لكنها لا تسرد قطر الغلاف المناسب وسماكة الجدار وشكل التوصيل، ويجب تأكيدها وفقًا لقطر البئر المستهدف.
- توافق ضاغط الهواء: عند استخدام مطرقة DTH يوصى بضغط عمل 1.2–3.5 ميجاباسكال واستهلاك هواء 16–55 م³/دقيقة. يجب أن يلبي ضاغط الهواء الضغط والتصريف معًا؛ ففي القطر الكبير والصخور الصلبة والارتفاعات العالية، يؤثر نقص التصريف على الطرق وإزالة الركام.
- اختيار نظام الطين: تشير المواد إلى أن WR400S يدعم الحفر بالطين، ويمكن تزويده بمضخة طين ومضخة طاردة مركزية. تحتاج الطبقات الرخوة مثل التربة والطين والرمل إلى تدعيم بالطين ونقل القطع، ويجب تحديد ما إذا كان سيتم تجهيزه بناءً على سماكة الطبقات العلوية.
- أساس التبديل بين وضعي التشغيل: نظام الدوران مزدوج الوضع بعزم 8000 / 4000 نيوتن·متر، ويقابل 75 / 150 دورة/دقيقة. تشير المواد إلى أنه يجب التبديل وفقًا لأدوات الحفر والطبقات الصخرية وحالة إزالة الركام، وليس البقاء على وضع واحد لفترة طويلة. أما تحديد أي وضع لأي قطر بئر وطبقة صخرية فيجب تحديده بناءً على نوع رأس الحفر والتغذية الراجعة الميدانية.
- التحقق من قوة الرفع: قوة الرفع 22 طنًا، والضغط المحوري 4 أطنان. في حفر بئر من فئة 400 متر، يزداد وزن قضيب الحفر والاحتكاك مع جدار البئر ووزن الغلاف تدريجيًا، وعند الشراء يجب حساب ما إذا كان هناك هامش وفقًا لأقصى عمق بئر مخطط ومجموعة أدوات الحفر ووزن الغلاف.
- معلمات تصميم إكمال البئر: أنبوب البئر وأنبوب التصفية وقسم العزل المائي وتكوين المضخة تنتمي إلى محتوى تصميم إكمال البئر، ولم تقدم المواد بيانات مقابلة، ويجب تأكيدها بشكل منفصل.
- قطع غيار صيانة البرج التلسكوبي: تشير المواد إلى أنه بالإضافة إلى الفحص الروتيني للمحرك والنظام الهيدروليكي والجنازير والأرجل وأدوات الحفر، يجب التركيز على فحص أدلة البرج التلسكوبي والأسطوانات الهيدروليكية والمحاور والمكونات القافلة. عند الشراء يمكن تأكيد توفر قطع الغيار لهذه المكونات أيضًا.
سيناريوهات الاستخدام وحدود الحكم
تدرج المواد اتجاه استخدام WR400S في ري الأراضي الزراعية وإمداد المياه الريفية والزراعة الصناعية وآبار المياه لأعمال البناء. يغطي عمق الحفر 400 متر وقطر الفتحة 105–325 مم جزءًا من احتياجات تطوير المياه الجوفية متوسطة العمق، وفي المناطق التي تكون فيها المياه الجوفية الضحلة غير مستقرة أو منسوب المياه الجوفية عميقًا نسبيًا أو التي تحتاج إلى هامش أكبر للعثور على المياه، يكون نطاق العمل أوسع من أجهزة حفر الآبار الضحلة الصغيرة.
لكن عمق إكمال البئر الفعلي لا يزال يجب تحديده وفقًا للظروف الهيدروجيولوجية. لا تقدم المواد حالات طبقات لمناطق محددة أو معدلات نجاح إكمال البئر أو بيانات دورة حفر البئر الواحد، ولا تتضمن أي سجلات استخدام من العملاء. عند تحديد ما إذا كان WR400S يناسب مشروعًا معينًا، يحتاج المشتري إلى إعداد قائمة ظروف تشمل عمق البئر المستهدف وقطر البئر المستهدف وسماكة الطبقات العلوية ونوع الطبقة الصخرية الرئيسية ومسافة الانتقال المخططة، ثم التحقق منها بندًا بندًا مع الشركة المصنعة، بدلاً من الحكم بناءً على عمق الحفر وحده.
