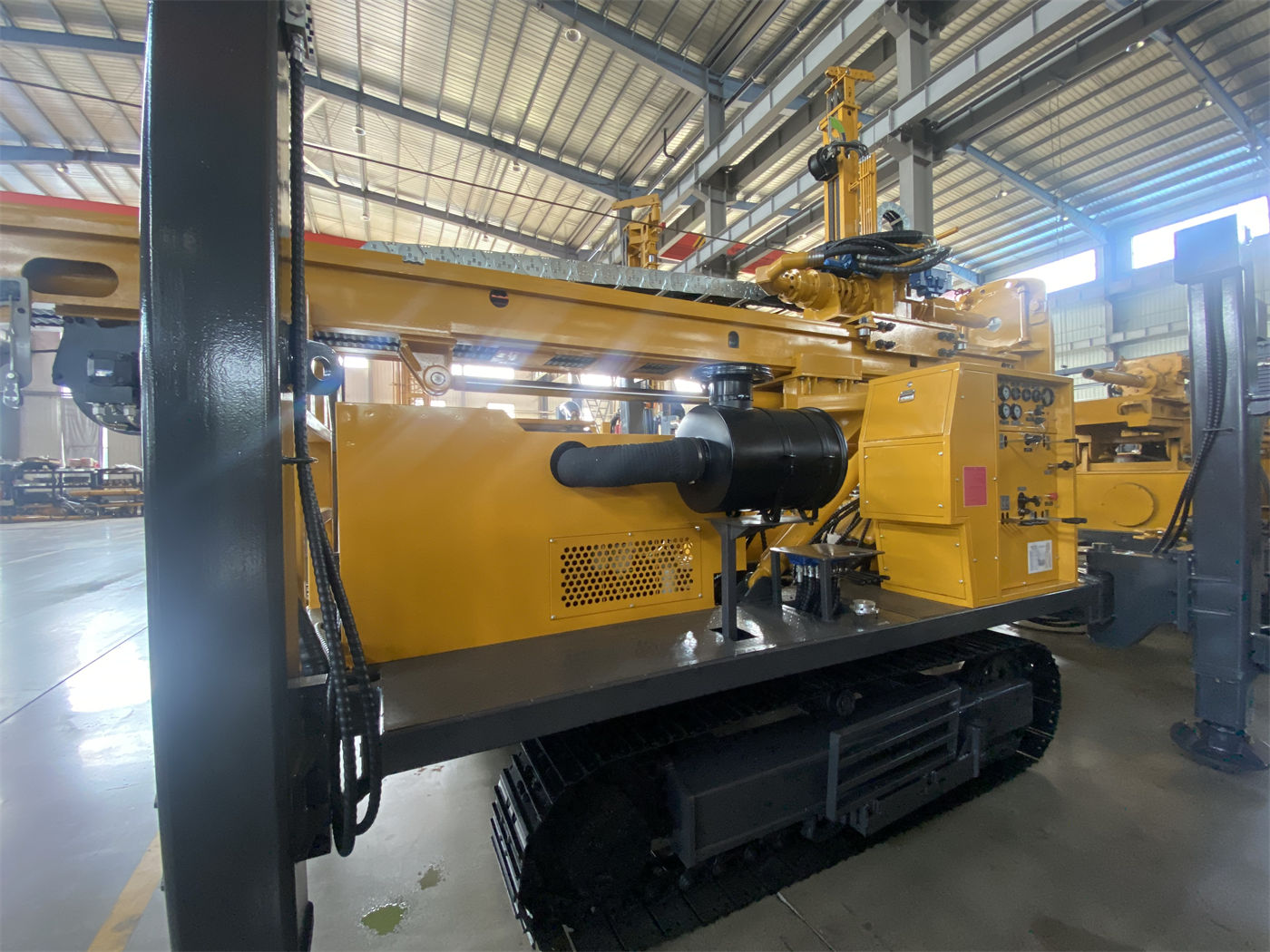

ينتمي WR220SE إلى فئة حفارات آبار المياه المجنزرة الصغيرة بعمق 220 مترًا، بأبعاد خارجية حوالي 3950×1750×2250 مم ووزن حوالي 4.7 طن، مزود بمحرك Yuchai بقدرة 48 كيلوواط، ويدعم الحفر بالماء والهواء، بقطر حفر 140–254 مم. يتمثل استخدامه في المواقع الضيقة نسبيًا مثل الري الزراعي والبساتين وإمدادات المياه الريفية ومزارع التربية. قبل الشراء، لتحديد ما إذا كانت المعدات قابلة للاستخدام، بالإضافة إلى عمق الحفر وقطر الفتحة، فإن السؤال الأكثر عملية هو: من طريق النقل إلى موقع البئر، هل يمكن لهذه الماكينة أن تمر وتقف بثبات؟ فيما يلي، استنادًا إلى بيانات المنتج، تفصيل لشروط المرور التي يجب تأكيدها بندًا بندًا قبل الدخول.
أولاً: النظر إلى الأبعاد الإلزامية للطريق والنقل
WR220SE مزود بهيكل سفلي مجنزر، لكن قبل الدخول لا يزال هناك جزء من الطريق يتم نقله بواسطة مركبة نقل. تشير بيانات المنتج إلى عرض التحميل 2.6 م، والعرض الخارجي للماكينة 1750 مم، والطول 3950 مم، والارتفاع 2250 مم. يحتاج المشتري إلى مطابقة هذه الأبعاد مع الظروف على طول الطريق.
- هل يتجاوز العرض الكلي والارتفاع الكلي والطول الكلي بعد تحميل مركبة النقل حدود العرض والارتفاع ونصف قطر الانعطاف على الطريق؟
- هل يوجد هامش كافٍ في العرض الصافي لطرق القرى وممرات البساتين ومداخل الجدران وفتحات الأسوار، وهل قد يحدث احتكاك في منتصف الجسم عند المنعطفات؟
- هل تلبي الجسور والعبّارات والممرات المؤقتة قدرة التحمل للوزن المشترك لمركبة النقل والمعدات، ولا يمكن الاعتماد فقط على وزن الحفار الذاتي 4.7 طن؟
- هل توجد مساحة كافية بالقرب من نقطة التفريغ لنزول الجنازير ذاتيًا إلى الطريق، وهل المسار من موقع التفريغ إلى موقع البئر متصل وقابل للمرور؟
عرض التحميل 2.6 م هو بيانات يجب إبلاغ شركة النقل بها مسبقًا. إذا كان عرض الطريق في الموقع قريبًا من هذه القيمة، يُنصح بالقياس الفعلي أولاً ثم تحديد خطة النقل، وعدم التقدير بالتجربة.
ثانياً: تأكيد العرض والمنحدر والأرض في قسم السير الذاتي بالجنازير
بعد نزول المعدات من مركبة النقل، تدخل إلى موقع البئر بالجنازير ذاتيًا. تشير بيانات المنتج إلى سرعة سير حوالي 2.5 كم/س، وقدرة صعود أقصى مرجعية 30°. هاتان القيمتان تعكسان الحد الأقصى لقدرة المعدات، وليسا شرط مرور يمكن تحقيقه في أي موقع.
العرض والانعطاف
العرض الكلي للماكينة 1750 مم، وعند السير بالجنازير يجب مراعاة الهامش على الجانبين. إذا كانت ممرات البساتين وحدود الحقول والممرات الضيقة قريبة من هذا العرض، فسيصبح التوجيه والتفادي وضبط موقع البئر صعبًا. يُنصح بالتحقق الميداني من عرض الممر ونصف قطر الانعطاف والعرض الفعلي الذي تشغله الجنازير بعد الضغط على الأرض.
المنحدر وحالة الأرض
30° هي قدرة صعود مرجعية. أما إمكانية الصعود الفعلية فتعتمد أيضًا على ما إذا كانت الأرض ترابية جافة أو طينية رطبة أو حصوية، وما إذا كانت تنزلق، وما إذا كان سطح المنحدر مستويًا. الأراضي الطينية الرطبة وحدود الحقول الرخوة تقلل بشكل واضح من الالتصاق. تشير البيانات أيضًا إلى أنه قبل الصعود أو الانتقال الفعلي يجب الحكم بناءً على درجة رطوبة الأرض والمنحدر وحالة مركز الثقل، ويجب أن يكون البرج في وضع نقل آمن.
الأراضي الرخوة وحقول الأرز والمواقع بعد المطر
تتمتع الجنازير بقدرة التصاق جيدة على الطرق الترابية والطرق الحصوية والبساتين والأسطح غير المستوية عمومًا. لكن الأراضي الرخوة وحقول الأرز والمواقع بعد المطر قد تغوص، ويؤثر هبوط موقع الأرجل بشكل مباشر على التسوية وميل البئر. يجب الحكم مسبقًا على هذه المواقع لتحديد ما إذا كانت تحتاج إلى فرش أو تغيير الموقع.
ثالثاً: الارتفاع الصافي في الموقع ومساحة البرج والأرجل
بعد الوصول، يجب ترك مساحة لفتح المعدات للعمل. تشمل البيانات ذات الصلة من المنتج: ارتفاع البرج 2.6 م، وطول الدفع الواحد 3.3 م، ومشوار الأرجل العالية 1.4 م.
- هل توجد فروع أشجار أو مظلات أو أسلاك كهربائية أو عوائق أخرى فوق موقع البئر تحد من رفع وخفض البرج؟
- هل توجد مساحة حول الموقع لتشغيل قضبان الحفر وتوصيل الأنابيب وتصريف الحطام؟
- هل تقع نطاق فتح الأرجل ومواقع الدعم المقابلة لمشوار 1.4 م على أرض صلبة؟
- هل تم تجهيز ألواح فرش للأراضي الرخوة لتجنب هبوط الأرجل الذي يؤثر على استقرار الماكينة وميل البئر؟
تذكر البيانات أنه قبل بدء الحفر الرسمي يجب تأكيد استقرار الماكينة واتجاه البرج. هذا الجزء من العمل يشغل مساحة أفقية في الموقع، ويجب التخطيط مسبقًا للعلاقة بين موقع البئر واتجاه المعدات خاصة في المواقع الضيقة.
رابعاً: المعدات المساعدة تؤثر أيضًا على تقييم المرور
يدعم WR220SE العمل بالماء والهواء. إذا كانت الطبقة تحتاج إلى الحفر بمطرقة DTH، فإن ضاغط الهواء هو معدات مساعدة مهمة تحدد الكفاءة، بضغط عمل مرجعي 1.7–2.5 ميجا باسكال واستهلاك هواء 17–31 م³/دقيقة. ضاغط الهواء نفسه له حجم ووزن، ويجب مراعاة ما إذا كان يمكنه الدخول إلى نفس الموقع وأين يوضع وكيف تُمد خراطيم الهواء. عند زيادة قطر الفتحة أو صلابة الصخور أو الارتفاع عن سطح البحر، تزداد متطلبات إزاحة ضاغط الهواء، ويجب اختياره وفقًا لمواصفات مطرقة DTH الفعلية.
تشمل الملحقات الشائعة أيضًا قضبان حفر Φ76 أو Φ89، ومطرقة DTH، ولقم الحفر، وأنابيب التغليف، وخراطيم الهواء، ومرشات الزيت، وملحقات الحفر بالماء. نقل هذه المواد وتخزينها في الموقع يعد أيضًا جزءًا من شروط المرور والموقع.
خامساً: بنود يُنصح بالتحقق منها وقياسها قبل الشراء
| بند التأكيد | بيانات المنتج المقابلة | ما يجب التحقق منه ميدانيًا |
|---|---|---|
| النقل بالتحميل | عرض التحميل 2.6 م، الوزن الكلي 4.7 طن | حدود العرض والارتفاع على الطريق، قدرة تحمل الجسور والعبّارات، مساحة نقطة التفريغ |
| دخول الجنازير | سرعة السير 2.5 كم/س، مرجع الصعود 30° | عرض الممر الفعلي، المنحدر، جفاف الأرض والالتصاق |
| الأبعاد الخارجية | 3950×1750×2250 مم | العرض الصافي للمداخل، نصف قطر الانعطاف، الارتفاع الصافي العلوي |
| فتح العمل | البرج 2.6 م، الدفع الواحد 3.3 م، مشوار الأرجل 1.4 م | المساحة حول موقع البئر، قدرة تحمل الأرض عند نقاط الأرجل |
| الملحقات الهوائية | ضغط الهواء 1.7–2.5 ميجا باسكال، استهلاك الهواء 17–31 م³/دقيقة | مسار دخول ضاغط الهواء، موقع وضعه، تمديد خراطيم الهواء |
سادساً: لماذا يجب تأكيد هذه الشروط قبل الشراء
من نقاط البيع في WR220SE هو الهيكل المدمج المناسب للمواقع الضيقة، لكن "مناسب للمواقع الضيقة" لا يعني أنه يمكنه الدخول إلى أي موقع ضيق. الوزن الكلي 4.7 طن، وعرض الجسم 1750 مم، وعرض التحميل 2.6 م، وارتفاع البرج 2.6 م، ومشوار الأرجل 1.4 م، كلها أرقام محددة يمكن قياسها ومطابقتها مسبقًا. إذا ركز المشتري فقط على عمق الحفر 220 مترًا وقطر الفتحة 140–254 مم وتجاهل مسار الدخول، فقد تصل المعدات إلى الموقع لكن لا تستطيع الدخول أو الوقوف بثبات، مما يؤثر على تقدم المشروع.
بالإضافة إلى ذلك، أقصى عمق حفر 220 مترًا هو تصنيف الطراز، ولا يزال العمق الفعلي للبئر بحاجة إلى تحديده بناءً على البيانات الهيدروجيولوجية المحلية وموقع طبقة المياه الجوفية. وبالمثل، فإن كفاءة الحفر النهائية وعمق الحفر ونتيجة إنجاز البئر يجب أن تستند إلى ظروف الموقع، كما أن شروط المرور تحتاج إلى الحكم بناءً على القياس الفعلي.
لا تقدم البيانات حالات مرور محددة لظروف طرق مختلفة، ولا تقدم بيانات مقاسة للصعود أو قدرة تحمل الأراضي الرخوة. لذلك، فإن أي استنتاج يتعلق بقدرة المرور في الموقع يجب أن يؤكده المشتري بعد القياس الميداني والتواصل مع الشركة المصنعة، ولا ينبغي استنتاجه فقط من جدول المواصفات.
