شراء WR200SE لآلة حفر آبار المياه ببرج تلسكوبي 200 متر: دفع 3.3 متر مع قدرة 58 كيلو واط، أين تكمن حد

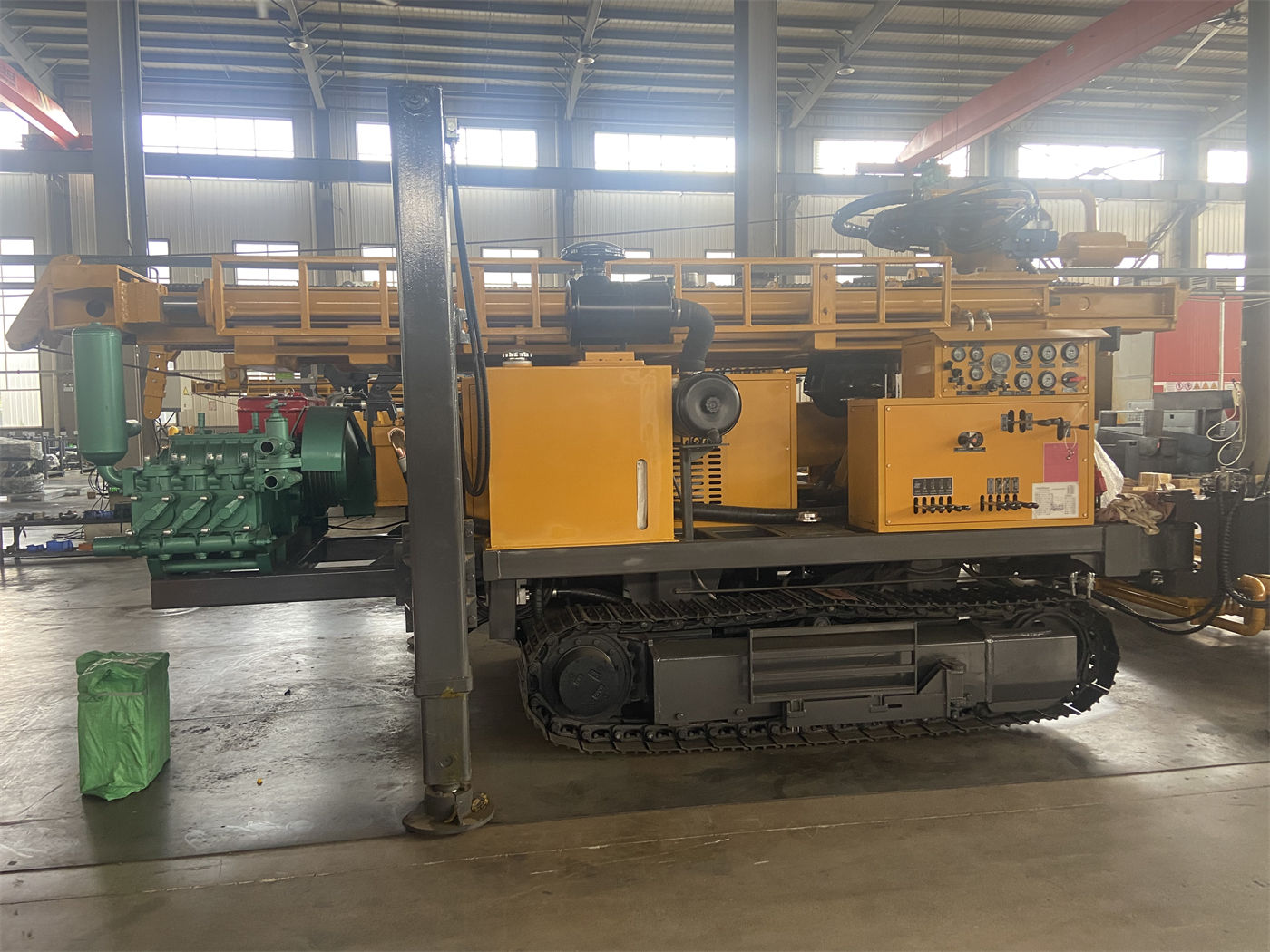

تتميز WR200SE بكونها آلة حفر آبار مياه مجنزرة ببرج تلسكوبي عالية القيمة مقابل السعر من فئة 200 متر، مزودة بمحرك ديزل يوتشاي بقدرة 58 كيلو واط، قطر الحفر 140–254 مم، طول الدفع لمرة واحدة 3.3 متر، عزم دوران 3400–4700 نيوتن·متر، قوة رفع 13 طن. وهي موجهة لمشاريع الآبار متوسطة العمق مثل إمداد المياه الريفية، الري الزراعي، مياه الثروة الحيوانية، مياه البناء، وآبار المناجم الصغيرة. ما يسمى "حدود التكوين" لا يكمن بشكل أساسي في عمق الحفر الاسمي 200 متر، بل في ثلاثة جوانب: أولاً، هل يمكن تحقيق هذا العمق عند موقع الطبقة الحاملة للمياه في ظروفك الهيدروجيولوجية؛ ثانيًا، هل يمكن مطابقة قطر 140–254 مم، قضبان الحفر 1.5/2.0/3.0 متر وقوة الرفع 13 طن مع هيكل البئر الخاص بك؛ ثالثًا، هل يمكن لضاغط الهواء توفير ضغط العمل 1.7–2.5 ميجا باسكال واستهلاك الهواء 17–31 م³/دقيقة بشكل كافٍ. فيما يلي تفصيل وفقًا للمعلمات التي تم التحقق منها، والجزء غير المدعوم بالأدلة يقتصر على الإشارة إلى الاتجاهات التي تحتاج إلى تأكيد.

الحد الأول: إمداد المياه الريفية والري الزراعي، عمق البئر يحدده موقع الطبقة الحاملة للمياه وليس الحد الأقصى للجهاز

الحد الأقصى لعمق الحفر لـ WR200SE هو 200 متر، ويغطي نطاق عمق أكبر من الآلات الصغيرة فئة 120 متر، مما يجعله مناسبًا للمناطق الريفية ذات منسوب المياه الجوفية الأعمق نسبيًا، ومناطق الري الزراعي، والمناطق التلالية. لكن المعلومات توضح أيضًا الشرط المسبق: لا يزال عمق البئر الفعلي بحاجة إلى تحديده بناءً على الظروف الهيدروجيولوجية المحلية، موقع الطبقة الحاملة للمياه، القطر، أدوات الحفر وتقنية التنفيذ. أي أن 200 متر هو الحد الأقصى لقدرة الجهاز، وليس هدف عمق البئر للمشروع.

بالنسبة للقرى التي تعاني من نقص المياه للاستخدام المنزلي الريفي والإمداد المركزي، يمكن للجهاز حفر آبار منزلية، آبار مياه للاستخدام الريفي، وآبار سحب مياه عامة صغيرة؛ أما بالنسبة لآبار الري الزراعي، آبار البساتين، إمداد المياه للبيوت المحمية ومشاتل الري، فيجب مراعاة مطابقة قطر البئر، أنبوب الفلتر ونوع المضخة تحت ظروف الضخ طويلة الأمد. توصي المعلومات بتحديد قطر البئر، أنبوب الفلتر ونوع المضخة بناءً على كمية المياه المتوقعة قبل التنفيذ، بدلاً من السعي فقط للحصول على قطر أكبر. كلما زاد القطر، زادت كمية الهواء المطلوبة لكل وحدة تغلغل، وزاد عبء الدوران وإزالة الحطام، ويجب حساب ذلك مع ضاغط الهواء عند اختيار القطر الأقصى 254 مم.

الحد الثاني: التربة والرمل والحصى والمناطق المتشققة لا يمكن حلها بالمطرقة الداخلية فقط

المشكلة الشائعة في مشاريع آبار المياه ليست عدم القدرة على اختراق الصخور الصلبة في الأسفل، بل وقوع حوادث في الجزء العلوي من البئر أولاً. وفقًا للوصف، في الطبقات العلوية من التربة، الطين، الرمل أو الحصى، ليس بالضرورة أن يكون استخدام المطرقة الداخلية مباشرة هو الحل الأفضل؛ الطبقات السطحية الرخوة عرضة لانهيار البئر، دفن المثقاب وتوسع القطر، ويجب معالجة الجزء العلوي من البئر باستخدام أنابيب التغليف، الطين أو طرق تثبيت أخرى قبل الدخول إلى الصخور المستقرة ومواصلة الحفر.

بعد الدخول إلى طبقات صخرية متماسكة نسبيًا مثل الحجر الجيري، الحجر الرملي، الجرانيت، يمكن استخدام مطرقة داخلية ورأس حفر مناسبين للحفر الهوائي، مع التركيز على التحكم في تدفق الهواء، الدوران والدفع. الطبقات الصخرية المتشققة والمكسورة قد تسبب تسرب الهواء، سقوط الكتل وانحشار المثقاب، ويجب أثناء التنفيذ تقليل الدفع السريع، الحفاظ على تنظيف مستمر للبئر، ومراقبة تغيرات ضغط الهواء وإزالة الحطام داخل البئر؛ إذا كانت المنطقة المتشققة سميكة، يمكن النظر في استخدام الأنابيب المتزامنة أو التغليف. عادةً ما تكون طبقات الصخور المتجمدة أسرع في التغلغل، لكن استقرار جدار البئر قد يكون ضعيفًا، ويجب تحديد ما إذا كان سيتم متابعة التغليف بناءً على سقوط الكتل وتقلص القطر. بعد الحفر في الطبقة الحاملة للمياه، سيؤدي تدفق المياه إلى تغيير حالة إزالة الحطام وظروف عمل المطرقة الداخلية، مما يتطلب تعديل إمداد الهواء وطريقة تنظيف البئر، وتسجيل عمق الطبقة الحاملة للمياه، وترتيب أنابيب البئر، أنبوب الفلتر وهيكل عزل المياه بشكل معقول قبل إكمال البئر.

لذلك قبل الشراء يجب التأكد من: في مقطع الطبقات للمشروع، ما هو سمك التربة، طبقة الرمل والحصى، والمنطقة المتشققة، وما إذا كانت هناك استعدادات لوسائل تثبيت مثل التغليف أو الطين، بدلاً من مجرد السؤال عما إذا كان الجهاز قادرًا على حفر 200 متر.

الحد الثالث: يجب مطابقة ضاغط الهواء مع القطر، العمق، المطرقة الداخلية والارتفاع عن سطح البحر

WR200SE نفسها تعطي فقط نطاق المطابقة: ضغط العمل المرجعي 1.7–2.5 ميجا باسكال، استهلاك الهواء 17–31 م³/دقيقة، وتوضح أن اختيار ضاغط الهواء يجب أن يتم بناءً على القطر، مواصفات المطرقة الداخلية، عمق البئر المستهدف، الارتفاع عن سطح البحر وصلابة الطبقات. عند زيادة القطر، تصلب الطبقات أو ارتفاع الارتفاع عن سطح البحر، عادةً ما تكون هناك حاجة إلى إزاحة أكبر؛ عدم كفاية مطابقة ضاغط الهواء يؤثر مباشرة على تردد الطرق، إزالة الحطام وكفاءة الحفر.

القيم 1.7–2.5 ميجا باسكال و17–31 م³/دقيقة في الجدول هي نطاق مرجعي لمطابقة الجهاز، وليست قيمًا عامة يمكن تطبيقها بشكل عشوائي على ضاغط الهواء. عند الشراء يجب تقديم القطر المستهدف، العمق المستهدف، طراز المطرقة الداخلية المخطط استخدامها، الارتفاع عن سطح البحر لموقع المشروع وصلابة الطبقات الرئيسية إلى الشركة المصنعة للتحقق، وتأكيد الإزاحة المطلوبة لأي تركيبة قطر وعمق. لم تقدم المعلومات طراز ضاغط الهواء المحدد والسعر المصاحب، وهذا الجزء يحتاج إلى تأكيد منفصل.

البرج وقضبان الحفر: ماذا يعني دفع 3.3 متر لمرة واحدة لمشاريع آبار المياه الريفية

يستخدم هذا الطراز برجًا تلسكوبيًا، بطول دفع لمرة واحدة 3.3 متر، ويمكن تجهيزه بقضبان حفر 1.5 م، 2.0 م و3.0 م. الهيكل التلسكوبي أكثر مرونة في النقل والتكيف مع الموقع من البرج الطويل الثابت، وفي حالة التشغيل العادي يوفر مساحة عمل لمناولة قضبان الحفر والحفر المستمر. سرعة الرفع السريع 30 م/دقيقة وسرعة الدفع السريع 60 م/دقيقة تُستخدم لحركة رأس الطاقة ومناولة قضبان الحفر في حالة عدم الحفر، والغرض منها تقليل الوقت المساعد لتحميل وتفريغ قضبان الحفر ورفع وإنزال أدوات الحفر؛ لا تزال سرعة التغلغل الفعلية في الطبقات تعتمد على خصائص الصخور، المطرقة الداخلية، رأس الحفر وقدرة ضاغط الهواء، ولا يمكن اعتبار الكفاءة المرجعية 10–35 م/س كالتزام بجدول زمني.

تُستخدم قوة الرفع 13 طن لعمليات الإنزال والرفع العادية، مناولة قضبان الحفر وبعض عمليات التغليف. عند مواجهة انحشار المثقاب، تقلص جدار البئر أو عودة المياه غير الطبيعية، فإن اتجاه المعالجة المذكور في المعلومات هو أولاً تحديد الطبقة وحالة البئر، ثم حل المشكلة من خلال تنظيف البئر، فحص رفع المثقاب أو معالجة التغليف، بدلاً من الاعتماد فقط على قوة الرفع الكبيرة لسحب أدوات الحفر بالقوة. يجب على فرق آبار المياه الريفية الانتباه بشكل خاص لهذه النقطة، لأن مثل هذه المشاريع غالبًا ما تفتقر إلى معدات المعالجة الثقيلة.

الهيكل السفلي وظروف الموقع: حدود حركة الآلة المجنزرة

الوزن الإجمالي للجهاز حوالي 4.7 طن، الأبعاد حوالي 3950 × 1750 × 2250 مم، مما يضعه في نطاق آلات حفر آبار المياه المجنزرة الصغيرة والمتوسطة، وهو أسهل في ترتيب مركبات النقل مقارنة بالآلات الكبيرة التي تزيد عن 500 متر، كما يناسب فرق حفر الآبار التي لديها مواقع متعددة وتحتاج إلى نقل متكرر. سرعة السير للهيكل المجنزرة حوالي 2.5 كم/س، أقصى قدرة تسلق مرجعية 30°، مناسبة للطرق الريفية، الأراضي الزراعية، المواقع الحصوية والأسطح غير المستوية قليلاً؛ عند التحرك على المنحدرات يجب خفض مركز الثقل، سحب البرج وتأكيد ظروف التصاق الأرض، ويجب تقدير قدرة التسلق الآمنة الفعلية بناءً على حالة الموقع.

يمكن استخدام أرجل الدعم بارتفاع 1.4 متر للدعم والتسوية في المواقع غير المستوية. قبل بدء الحفر يجب ضمان استقرار الهيكل السفلي وأرجل الدعم تحت الحمل، وإضافة ألواح دعم عند الضرورة، لتجنب هبوط الأرض الرخوة مما يؤدي إلى ميل البرج وانحراف موقع البئر. بالنسبة لمشاريع الأراضي الزراعية والبساتين، يُنصح بالتحقق من عرض طريق الدخول، قدرة تحمل الجسور والعبّارات، وظروف المرور عبر الحواجز الترابية وقنوات الري كبنود منفصلة قبل الشراء؛ لم تقدم المعلومات قيمًا محددة لهذه القيود.

قبل الشراء يُنصح بالتحقق من هذه البنود الخمسة بندًا بندًا

• البيانات الهيدروجيولوجية: منسوب المياه الجوفية المحلي، عمق وسمك الطبقات الحاملة للمياه الرئيسية، لتحديد ما إذا كانت آلة فئة 200 متر كافية، بدلاً من الإبلاغ عن عمق البئر مباشرة على أساس 200 متر.
• هيكل البئر والقطر: هل يقع قطر البئر المستهدف ضمن 140–254 مم، هل تتطابق أنابيب البئر، أنبوب الفلتر، نوع المضخة مع القطر، وهل ستحدث حالة "اختيار قطر كبير، ضاغط الهواء لا يواكب".
• تركيبة الطبقات وخطة تثبيت البئر: ما هو سمك التربة العلوية، طبقة الرمل والحصى، والمنطقة المتشققة، وما إذا كانت هناك حاجة إلى التغليف، الطين أو إجراءات تثبيت أخرى، وهل أدوات الأنابيب المتزامنة ضمن نطاق الشراء.
• مطابقة ضاغط الهواء: تقديم القطر، العمق، مواصفات المطرقة الداخلية، الارتفاع عن سطح البحر وصلابة الطبقات إلى الشركة المصنعة، لتأكيد ضغط الهواء والإزاحة المطلوبة، وتوضيح ما إذا كان ضاغط الهواء، خراطيم الهواء، مزيت الضباب ومعدات الرغوة ضمن نطاق هذا الشراء.
• الملحقات والصيانة: تركيبة مواصفات قضبان الحفر 76 مم أو 89 مم، المطرقة الداخلية، رأس الحفر، أدوات التغليف، وكذلك جاهزية أدوات الحفر القابلة للتلف وبنود الفحص اليومية (خطوط هيدروليكية، رأس دوار، رافعة، جنازير، برج، وصلات قضبان الحفر، وصلات ضاغط الهواء وخراطيم الهواء عالي الضغط وأجهزة الأمان).

يشير الحرف "E" في WR200SE إلى تكوين عالي القيمة مقابل السعر، مع التركيز على تلبية متطلبات حفر آبار المياه التقليدية فئة 200 متر مع مراعاة سعر الجهاز، صعوبة الصيانة وتكلفة الاستخدام اليومية. هذا التوجه له أهمية مرجعية لفرق حفر الآبار الإقليمية، فرق مشاريع المياه الزراعية والعملاء الجدد في مجال آلات حفر آبار المياه، لكن ما إذا كان مناسبًا لمشروع إمداد مياه ريفي أو مشروع ري معين لا يزال يعتمد على بيانات ظروف العمل المذكورة أعلاه. تشمل المعلومات غير المقدمة: طراز وسعر ضاغط الهواء المحدد، كفاءة إتمام البئر الفعلية في طبقات مختلفة، قائمة تكوين أدوات التغليف والأنابيب المتزامنة، متطلبات مركبات النقل، وبيانات حالات إتمام الآبار في ظروف جيولوجية مختلفة، وكلها تحتاج إلى تأكيد بندًا بندًا مع الشركة المصنعة في مرحلة الاستفسار والعقد، ولا يُنصح باتخاذ القرار بناءً فقط على عمق الحفر الاسمي والقطر.
