WR600RC-CS3

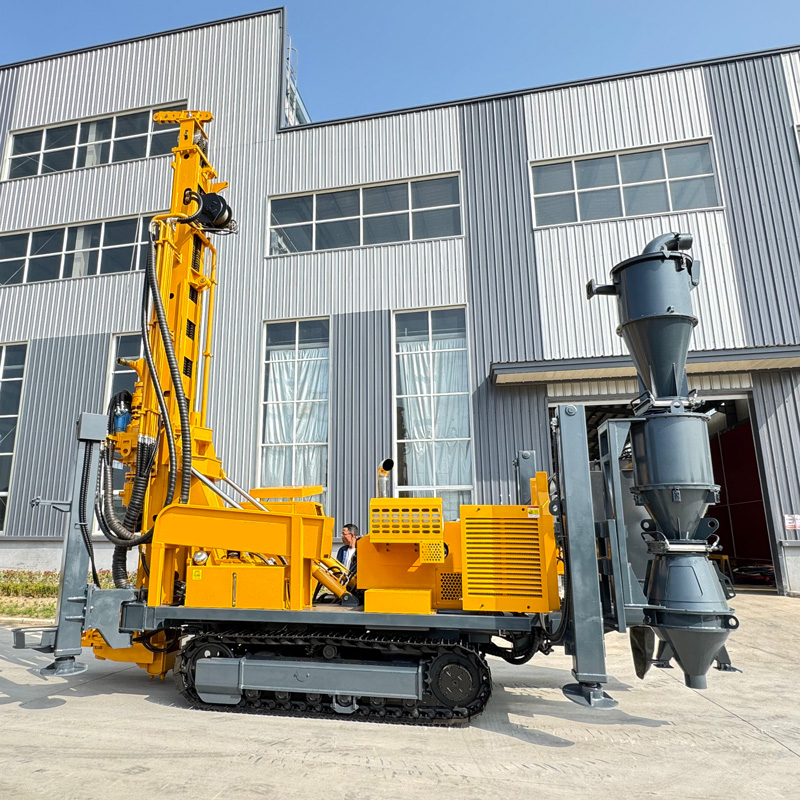

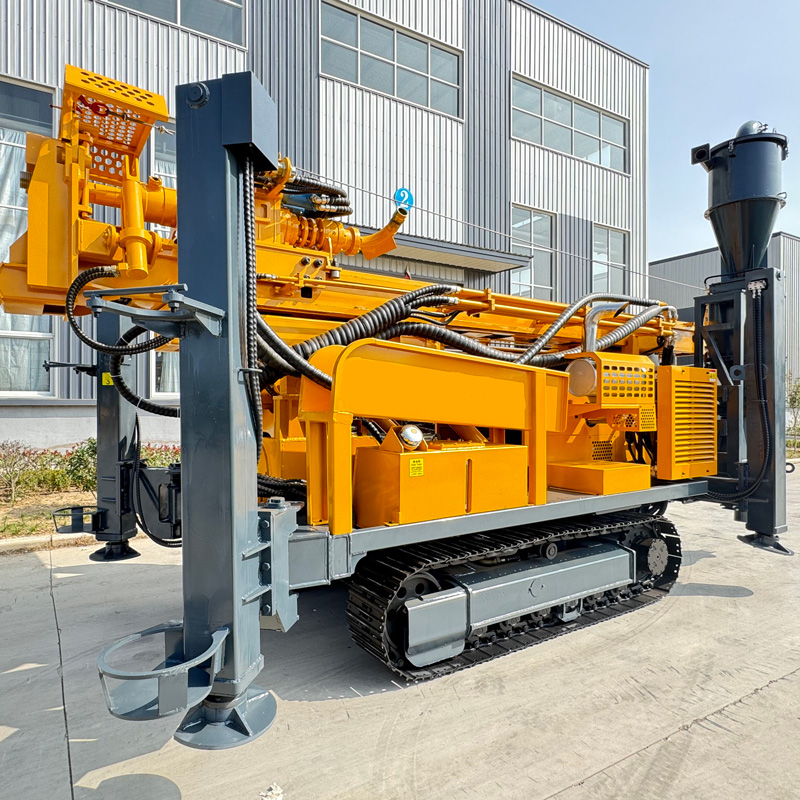

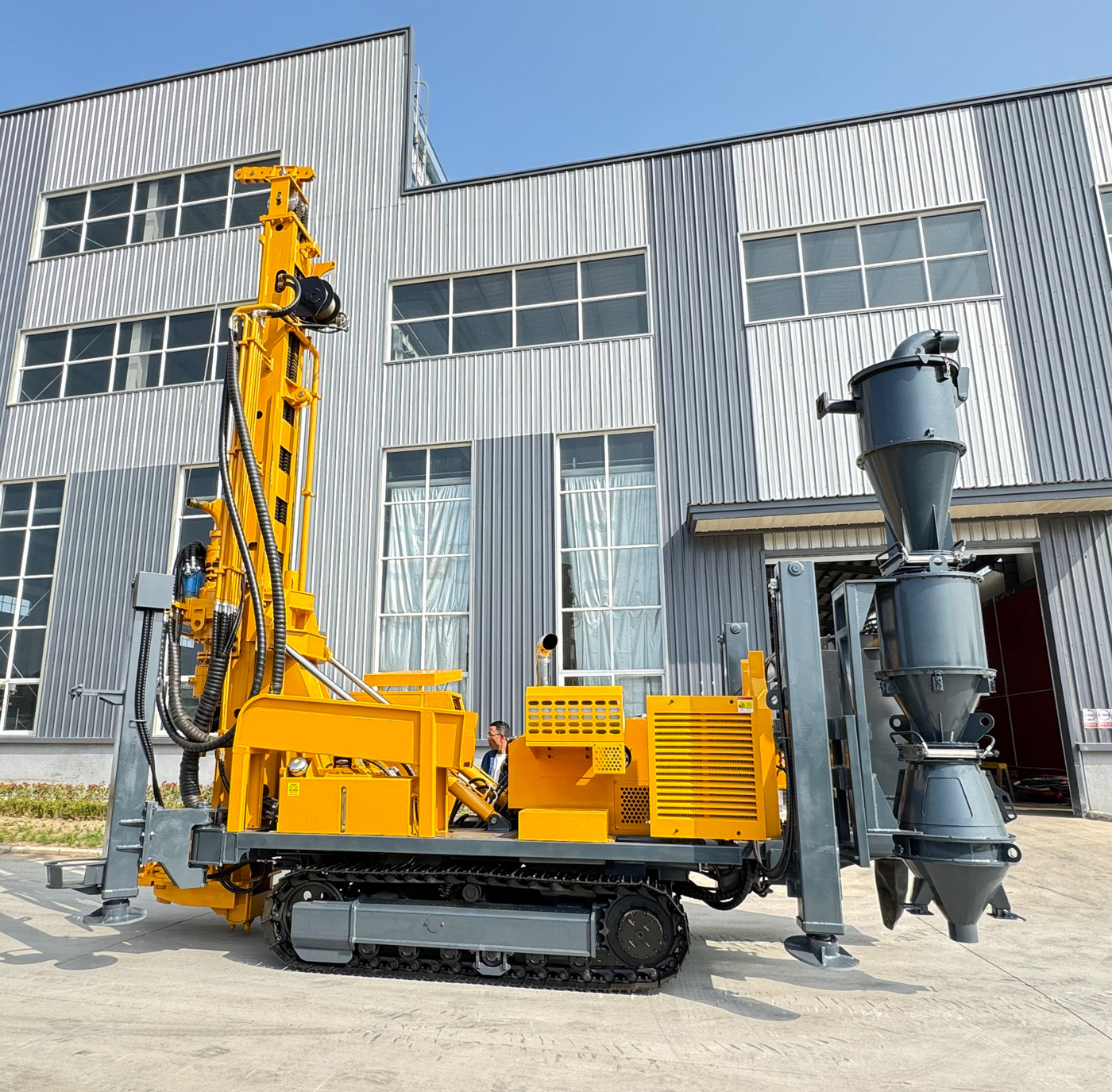

⛏️ WR600RC-CS3 حفارة RC مجنزرة بعمق 600 متر

WR600RC-CS3 هي حفارة RC مجنزرة بعمق 600 متر مصممة لاستكشاف المعادن في الأعماق المتوسطة والعميقة وأخذ العينات الميدانية بكميات كبيرة. تعتمد على منصة WR600RC للحفر العميق مع إضافة نظام أخذ عينات إعصاري ثلاثي في واحد، يربط عودة cuttings والفصل الإعصاري وتقسيم العينات وتعبئتها مباشرة، مما يجعلها أكثر ملاءمة لمشاريع الاستكشاف التي تتطلب حفرًا مستمرًا وعودة مستمرة للعينات وإدارة أرقام العينات.

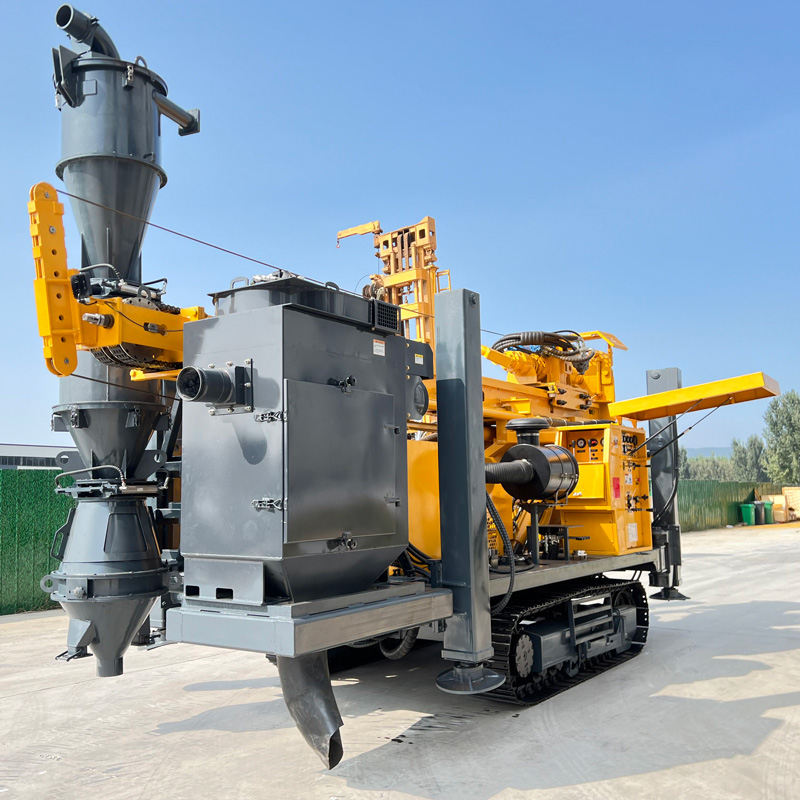

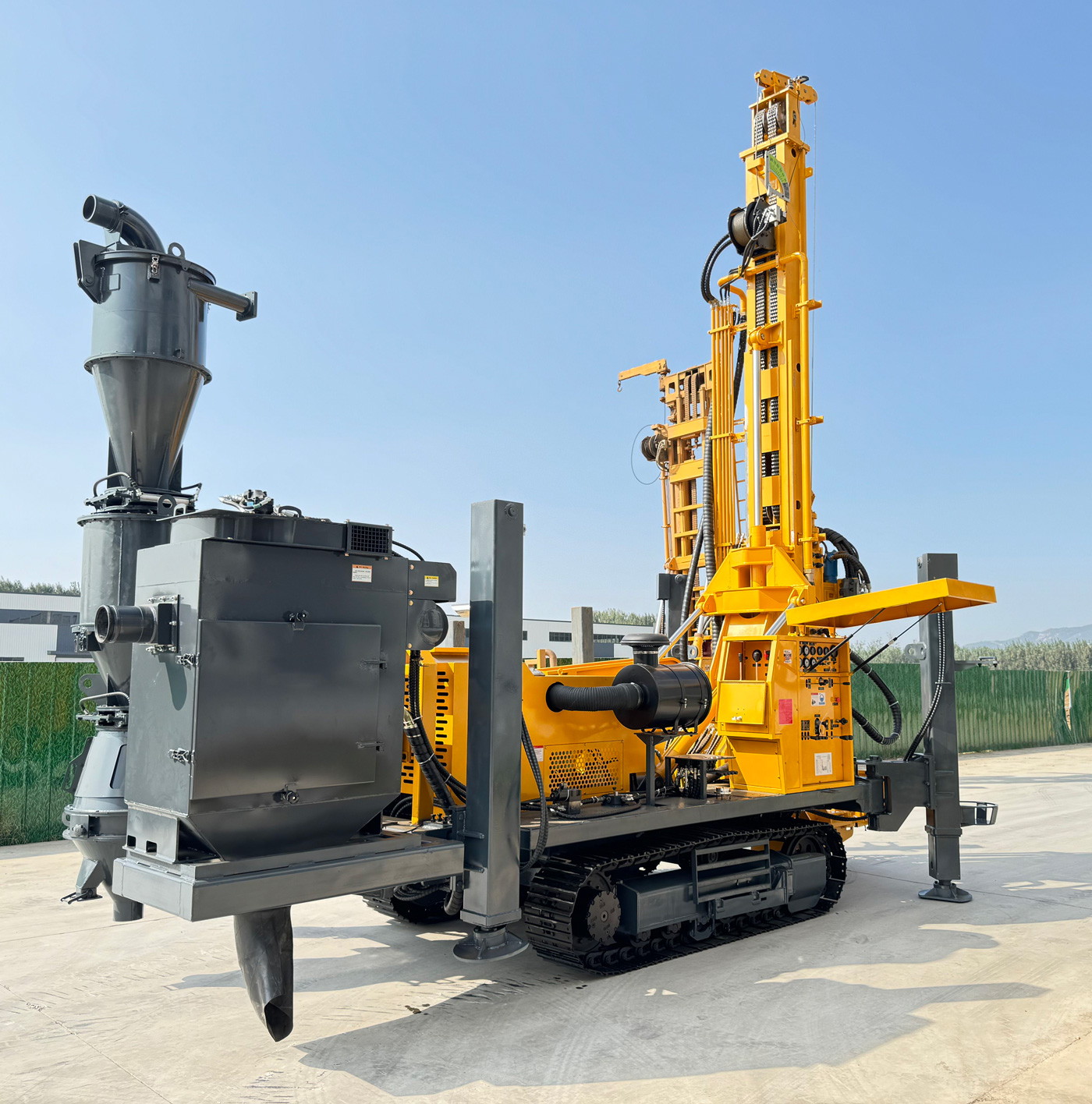

🌀 نظام CS3 الثلاثي في واحد يجمع عملية أخذ العينات في موقع الحفارة

يدمج نظام أخذ العينات الثلاثي في واحد الفصل الإعصاري والتقسيم التمثيلي وجمع العينات في عملية مستمرة. بعد عودة cuttings عبر الأنبوب الداخلي لقضيب الحفر المزدوج إلى السطح، تدخل مباشرة إلى النظام الإعصاري لفصل الغاز عن الصلب، ثم إلى مرحلة التقسيم والتعبئة. هذا يقلل من المناولة اليدوية وإعادة النقل، وهو مناسب بشكل خاص لمشاريع الاستكشاف المعدني ذات الكميات اليومية الكبيرة من العينات.

🔄 عودة العينات في RC بعمق 600 متر تركز أكثر على استقرار الحفر العميق

مع زيادة عمق الحفرة، تطول مسافة عودة cuttings، ويصبح تأثير فقدان تدفق الهواء وإحكام قضيب الحفر وتسرب الهواء داخل الحفرة أكثر وضوحًا على استعادة العينات. يوصى بضغط عمل 1.6–6 ميجا باسكال واستهلاك هواء 16–75 م³/دقيقة لـ WR600RC-CS3، ليس فقط لتشغيل مطرقة RC، بل لضمان عودة cuttings بشكل مستمر عبر الأنبوب الداخلي إلى نظام أخذ العينات الإعصاري.

🧪 مناسب لأخذ العينات المستمرة حسب العمق

الحفر بـ RC يحصل على عينات cuttings، وليس لباب صخري كامل. يمكن في الموقع تحديد فاصل أخذ عينات ثابت حسب متطلبات المشروع، مثل جمع كيس عينة كل 1 متر أو كل 2 متر، مع تسجيل رقم الحفرة وعمق البداية والنهاية ورقم العينة. يسمح نظام أخذ العينات الثلاثي في واحد بربط الحفر والعودة والتقسيم والتعبئة بشكل أكثر إحكامًا.

🥇 التحقق من شذوذ الذهب في الأعماق

في استكشاف الذهب، غالبًا ما تحتاج الشذوذات الجيولوجية والجيوكيميائية الضحلة إلى حفر أعمق لتأكيد امتدادها للأسفل. يمكن لعمق الحفر 600 متر لـ WR600RC-CS3 تغطية نطاقات هيكلية ومناطق تحول وطبقات معدنية أعمق، مما يجعله مناسبًا لتحديد استمرارية التمعدن العميق والمناطق المستهدفة المحيطة وحدود الجسم المعدني المحتمل بسرعة.

🟠 الفحص العميق الواسع للنحاس والحديد والليثيوم

غالبًا ما تتطلب مشاريع النحاس والحديد والليثيوم والمعادن المتعددة حفر عدة آبار تحقق في منطقة واسعة. يمكن لطريقة RC الحصول على كميات كبيرة من عينات cuttings بسرعة، واختيار المناطق المستهدفة العميقة الرئيسية من خلال نتائج التحليل. بالنسبة للشذوذات المهمة، يمكن استخدام حفارة اللباب للحصول على لباب مستمر، مما يشكل خطة استكشاف مشتركة "فحص RC السريع + التحقق الدقيق باللباب".

📍 علامات العمق وتتبع العينات يحددان جودة البيانات اللاحقة

يحسن النظام الثلاثي في واحد كفاءة عملية أخذ العينات، لكن إدارة العينات يجب أن تظل صارمة. يجب وضع علامة على كل كيس عينة برقم الحفرة ورقم العينة وعمق البداية والنهاية والتاريخ والوردية، ويجب أن تتوافق السجلات الميدانية مع أكياس العينات. إذا كان المشروع يطبق نظام QA/QC، فيجب أيضًا إعداد عينات مكررة وعينات قياسية وعينات فارغة حسب المتطلبات.

🧹 يجب تنظيف الإعصار والمقسم بانتظام

إذا لم يتم تنظيف cuttings المتبقية بين أقسام التمعدن المختلفة في الوقت المناسب، فإن ذلك يزيد من خطر تلوث العينات. عند كل توقف للحفر أو تغيير الحفرة أو الدخول إلى منطقة أخذ عينات رئيسية جديدة، يجب فحص الإعصار والمقسم وخراطيم عودة العينات بحثًا عن بقايا، لتجنب اختلاط عينات العمق السابق بقسم أخذ العينات التالي.

📏 عمق حفر 600 متر وقطر حفرة 105–450 مم

أقصى عمق حفر 600 متر، وقطر الحفرة 105–450 مم. هذا النطاق لا يلبي فقط معظم آبار استكشاف المعادن في الأعماق المتوسطة والعميقة، بل يمكنه أيضًا تنفيذ بعض آبار المياه ذات القطر الكبير ومشاريع خفض منسوب المياه في المناجم. يعتمد العمق الفعلي على قطر الحفرة ووزن قضيب الحفر المزدوج وقدرة ضاغط الهواء وظروف الطبقات.

📐 زوايا العمل 45° / 90° مناسبة لأشكال مختلفة من الأجسام المعدنية

يدعم الجهاز زوايا عمل 45° و90°. بالنسبة للعروق المعدنية المائلة والأجسام المعدنية المتحكم بها الصدوع والمناطق المستهدفة المحددة، يمكن استخدام حفر مائل بزاوية 45° لتحسين فعالية اختراق الهدف؛ بالنسبة لمسوحات الغطاء الرأسي وآبار المياه العميقة العامة، يمكن استخدام 90°. يجب أن تعتمد زاوية الحفرة على التصميم الجيولوجي.

💪 قوة رفع 29 طن تلبي إنزال ورفع قضبان الحفر المزدوجة بعمق 600 متر

هيكل قضيب RC المزدوج أكثر تعقيدًا من قضيب الحفر العادي أحادي الجدار، ووزن العمود الكامل والاحتكاك أعلى في الحفر العميق. يمكن استخدام قوة الرفع 29 طن لعمليات الإنزال والرفع العادية واستعادة مطرقة RC وبعض عمليات التغليف. في حالة انحشار القضيب أو مقاومة رفع غير طبيعية، يجب أولاً معالجة الحالة من خلال تنظيف الحفرة وتقييم حالة الحفرة.

🔄 نظام دوران مزدوج 12000 / 6000 نيوتن·متر

أقصى عزم دوران 12000 / 6000 نيوتن·متر، بسرعة دوران 75 / 150 دورة/دقيقة. السرعة المنخفضة مع العزم العالي مناسبة للقطر الكبير والمقاومة العالية وأقسام الصخور الصلبة؛ السرعة الأعلى مناسبة للطبقات المستقرة ذات الحمل المنخفض. يجب التعديل ديناميكيًا في الموقع وفقًا لحالة عودة العينات وحمل أدوات الحفر.

💨 إزاحة ضاغط الهواء تحدد استمرارية عودة العينات في الحفر العميق

في حفرة RC بعمق 600 متر، لا يحتاج ضاغط الهواء فقط إلى توفير طاقة الصدم، بل يجب أيضًا نقل cuttings من قاع الحفرة إلى السطح. يوصى باستهلاك هواء يصل إلى 16–75 م³/دقيقة. إذا كان تدفق الهواء غير كافٍ، تشمل الأعراض الشائعة انخفاض عودة العينات وتأخر العودة وتراكم الحطام في قاع الحفرة، لذلك يجب أن يأخذ اختيار ضاغط الهواء في الاعتبار عمق الحفرة وقطرها والارتفاع.

💎 في الصخور الصلبة يمكن استخدام مطرقة RC أو DTH مباشرة

يمكن استخدام مطرقة RC أو مطرقة DTH في الجرانيت والحجر الجيري والحجر الرملي والطبقات الصخرية الأخرى الأكثر تماسكًا. مطرقة RC أكثر ملاءمة لآبار الاستكشاف التي تتطلب عينات مستمرة؛ مطرقة DTH العادية أكثر ملاءمة لآبار المياه والحفر العام الذي لا يركز على جودة العينات. يمكن لنفس الجهاز تبديل أدوات الحفر حسب أهداف المشروع.

🌧️ في الطبقات السطحية المفككة يمكن استخدام الحفر الدوراني بالطين

التربة والطين والرمال والحصى عرضة لانهيار الحفرة، وقد لا تكون مناسبة للحفر المباشر بـ RC عالي ضغط الهواء. يدعم الجهاز الحفر الدوراني بالطين، ويمكن أولاً استخدام الطين والتغليف لتثبيت الجزء العلوي من الحفرة، ثم التبديل إلى RC أو DTH بعد دخول الطبقة الصخرية، مما يحسن استقرار الحفرة.

🧱 في مناطق التمزق والطبقات المتسربة يجب الانتباه إلى تشوه العينات

مناطق الصدوع المتمزقة والشقوق الكبيرة تسبب تسرب الهواء، وقد تبقى cuttings في الحفرة ثم تعود بشكل مركّز، مما يؤدي إلى ضعف تطابق العينات مع العمق الفعلي. أثناء التنفيذ يجب تقليل التقدم والحفاظ على نظافة الحفرة وتسجيل خاص في الأقسام غير الطبيعية. عند الضرورة، استخدم الرغوة أو التغليف أو طرق أخرى لمعالجة تسرب الهواء.

💧 يمكن استخدامها أيضًا لآبار المياه العميقة وإمداد المياه في المناجم

WR600RC-CS3 لا يقتصر على استكشاف المعادن، بل يمكن استخدامه أيضًا لآبار المياه العميقة الزراعية والصناعية وفي المناجم. تركز مشاريع آبار المياه أكثر على استقرار جدار الحفرة والطبقات الحاملة للمياه وهيكل البئر، وقد لا تحتاج إلى تشغيل نظام أخذ العينات الكامل. يمكن تغيير أدوات الحفر وعملية التنفيذ حسب الغرض لتحسين استخدام الجهاز.

🌊 خفض منسوب المياه في المناجم والتحقيق في المياه الجوفية

عمق 600 متر والقطر الأكبر مناسب أيضًا لبعض مشاريع خفض منسوب المياه في المناجم والتحقيق في المياه الجوفية. يجب تحديد موقع البئر والمسافة بين الآبار وقطر البئر ومعدل الضخ وفقًا للظروف الهيدروجيولوجية، والحفارة مسؤولة فقط عن إنشاء الحفرة، ولا يمكنها أن تحل محل تصميم خفض المنسوب الكامل.

⚡ محرك كامينز 132 كيلوواط مناسب للعمليات الثقيلة المستمرة

يستخدم الجهاز محرك كامينز بقوة 132 كيلوواط، لتوفير الطاقة لنظام الدوران والتغذية والزحف الهيدروليكي والأنظمة المساعدة. عادة ما يحتاج موقع RC أيضًا إلى ضاغط هواء كبير ونظام أخذ عينات، لذلك يجب التخطيط لتزويد الوقود وترتيب المعدات ومساحة الصيانة قبل بدء العمل.

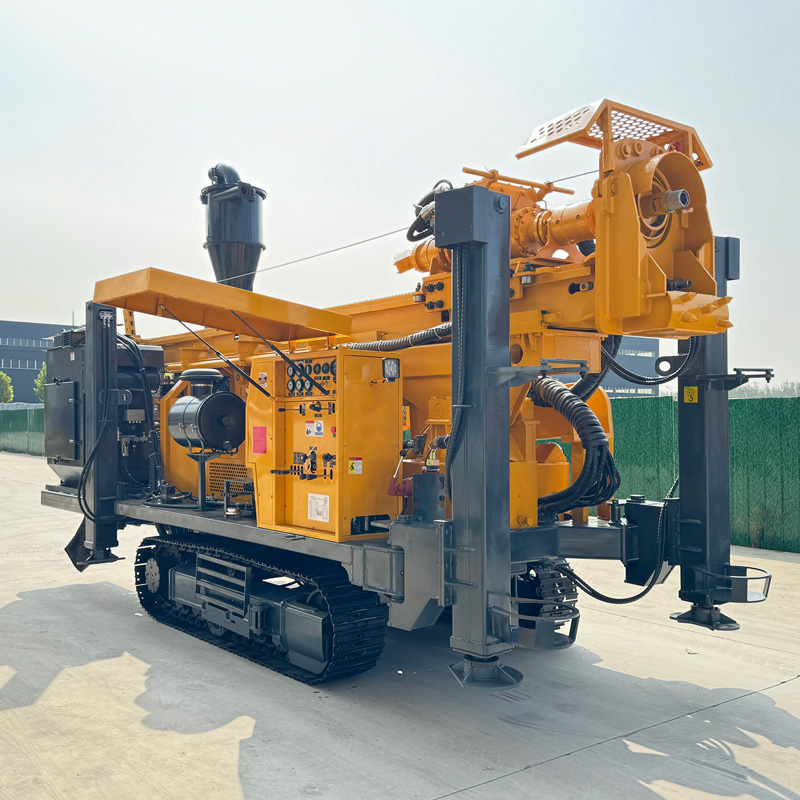

🚜 زحف مجنزر بسرعة 3.5 كم/س مناسب للتنقل داخل المناجم

سرعة الزحف حوالي 3.5 كم/س، وزاوية الصعود القصوى المرجعية 21°. الهيكل المجنزر مناسب للطرق الحصوية في المناجم والمنصات غير المستوية عمومًا. يبلغ وزن الجهاز الكامل حوالي 12.5 طن، لذلك يجب التأكد من قدرة تحمل الطريق والمنحدرات والأرضية الرخوة قبل النقل.

🦵 شوط أرجل 1.7 متر مفيد لاستقرار الحفر المائل والعزم العالي

شوط الأرجل 1.7 متر، يساعد على تسوية الجهاز ودعمه بثبات. عند الحفر المائل بزاوية 45° أو الحفر بعزم عالٍ، تصبح اتجاهات القوى على الجهاز أكثر تعقيدًا، وتؤثر قوى الأرجل واستقرار المنصة مباشرة على التحكم في اتجاه الحفرة وسلامة العمل.

🧵 رافعة 2.5 طن لتسهيل نقل مطرقة RC وملحقات أخذ العينات

قوة رفع الرافعة 2.5 طن، يمكن استخدامها لنقل مطرقة RC وقضبان الحفر المزدوجة وخراطيم عودة العينات والأدوات المساعدة الأخرى. عادة ما تكون منطقة العينات قريبة من الحفارة والإعصار، ويجب تجنب دخول الأحمال المعلقة إلى نطاق عمل فنيي أخذ العينات أثناء الرفع.

📦 وزن الجهاز 12.5 طن يتطلب تخطيطًا أكثر اكتمالًا لمنصة الحفر

وزن الجهاز الكامل حوالي 12.5 طن، والأبعاد الخارجية حوالي 7 × 2.1 × 2.9 متر. بالإضافة إلى الحفارة، يجب ترتيب ضاغط الهواء ونظام أخذ العينات الإعصاري وأكياس العينات ومركبات النقل في الموقع، لذلك يجب تخصيص مساحة كافية لمنصة الحفر لضمان سلاسة خطوط عودة العينات وسلامة ممرات الأفراد.

⚠️ نقاط الصيانة اليومية لنظام أخذ العينات

قبل بدء العمل يوميًا، يجب فحص إحكام قضيب الحفر المزدوج وخراطيم عودة العينات والإعصار والمقسم والمحرك والنظام الهيدروليكي وخراطيم الهواء عالي الضغط؛ أثناء التنفيذ، راقب استمرارية عودة العينات؛ عند تغيير الحفرة أو قسم العينات، نظف نظام أخذ العينات في الوقت المناسب لتجنب تلوث العينات اللاحقة بالبقايا.

نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات الحفرة وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر واستعادة العينات ونتائج إنشاء البئر على ظروف الموقع الفعلية.

📊 المواصفات الفنية الرئيسية
