WR500RCE

💧 WR500RCE حفارة آبار مياه بنظام الدوران العكسي بالرفع الهوائي من فئة 500 متر وعالية القيمة مقابل السعر

WR500RCE هي حفارة آبار مياه مجنزرة بنظام الدوران العكسي بالرفع الهوائي من فئة 500 متر، موجهة أساساً لإنشاء الآبار العميقة. وهي تختلف عن طرازات RC المخصصة لأخذ عينات المعادن، حيث تركز المنتج على إخراج المخلفات من الثقوب العميقة، وآبار المياه في الصخور الصلبة، وإمداد المياه في المناجم، وتكوين الثقوب في الطبقات المعقدة؛ كما تؤكد فئة E على القيمة العالية مقابل السعر، مع الحفاظ على قدرة الحفر من فئة 500 متر وقوة الرفع 300 kN وعزم الدوران المرتفع، مع التحكم في تكلفة الشراء وتعقيد التجهيز.

💰 جوهر فئة E هو تركيز الميزانية على القدرات التي تؤثر فعلاً في التنفيذ

أهم ما في مشاريع الآبار العميقة ليس كثرة الوظائف الإضافية، بل كفاية عمق الحفر وقوة الرفع والدوران وتوافق ضاغط الهواء وقدرة تنظيف الثقب. يحتفظ WR500RCE بقوة 132 kW وعزم دوران 8000–12000 N·m وقوة رفع 300 kN وتجهيزات أنابيب حفر متعددة المواصفات، مما يجعله أكثر ملاءمة لفرق التنفيذ التي ترغب في دخول سوق آبار المياه من فئة 500 متر مع التحكم في الاستثمار الأولي في المعدات.

🔄 الدوران العكسي بالرفع الهوائي يركز أكثر على إخراج المخلفات من الثقوب العميقة وتنظيف قاع الثقب

يعمل الدوران العكسي بالرفع الهواء على إنشاء تدفق عكسي داخل الأنبوب الداخلي بواسطة الهواء المضغوط، فيعيد كسارة الصخور والمخلفات من قاع الثقب إلى السطح عبر داخل أنبوب الحفر. وبالنسبة لآبار المياه العميقة في الصخور الصلبة، يمكن لمسار إخراج المخلفات هذا أن يقلل صعود المخلفات لمسافات طويلة في الحلقة، مما يساعد على الحفاظ على نظافة قاع الثقب وتقليل إعادة التكسير ومشكلات الرواسب. ولا يزال التأثير الفعلي يعتمد على تصريف ضاغط الهواء وقطر الثقب وإحكام أنابيب الحفر وظروف الطبقات.

📏 عمق الحفر 500 متر مناسب لتطوير المياه الجوفية متوسطة وعميقة

أقصى عمق حفر 500 m، وقطر الحفر 140–400 mm، ويمكن أن يغطي احتياجات متعددة مثل الآبار العميقة الريفية وآبار المياه الزراعية عالية التدفق وآبار المياه الصناعية وإمداد المياه في المناجم. وفي المناطق التي يكون فيها منسوب المياه الجوفية عميقاً أو الطبقات الحاملة للمياه الضحلة غير مستقرة، توفر معدات فئة 500 متر هامشاً أكبر لعمق البحث عن المياه، لكن عمق البئر النهائي يجب أن يحدده still وفقاً للبيانات الهيدروجيولوجية وطبقة الإنتاج الفعلية.

🌾 ري الأراضي الزراعية وآبار الاستخدام الزراعي عالية التدفق

يمكن استخدام WR500RCE في آبار ري الأراضي الزراعية الواسعة والبساتين والبيوت المحمية والمزارع. ويسمح نطاق قطر الحفر 140–400 mm بتصميم أقطار بئر مختلفة وفقاً لحجم أنبوب البئر والمضخة الغاطسة وكمية المياه المتوقعة. وبالنسبة للمشاريع الزراعية التي تحتاج إلى كميات ضخ كبيرة، ينبغي الاهتمام بجانب عمق الحفر بتصميم أنبوب البئر وأنبوب الفلتر وقطاع الطبقة الحاملة للمياه.

⛏️ إمداد المياه في المناجم تطبيق مهم لهذا الطراز

تحتاج مشاريع المناجم عادة إلى مياه للشرب وكبح الغبار وغسل المعدات ومصادر مياه مساعدة للإنتاج. وغالباً ما تكون طبقات المناجم ذات نسبة عالية من الصخور الصلبة وظروف طرق عادية، لذا فإن هيكل الجنزير وعملية الدوران العكسي الهوائي في WR500RCE أكثر ملاءمة لهذه البيئة. وبالنسبة للمناجم المكشوفة ومخيمات الاستكشاف والمناجم النائية البعيدة عن شبكات إمداد المياه، يمكن أن يوفر عمق الحفر من فئة 500 متر مساحة أكبر لتطوير المياه الجوفية.

🌊 يمكن استخدامه لحفر آبار نزح المياه في المناجم وهندسة نزح المياه

بالنسبة لمنحدرات المناجم المكشوفة ومحيط المناجم تحت الأرض ومشاريع الحفر العميقة، تحتاج بعض المشاريع إلى حفر آبار نزح المياه من خلال توزيع الثقوب. ويمكن لـ WR500RCE تنفيذ أعمال الحفر المقابلة، لكن موقع الثقب وقطر البئر وأنبوب الفلتر وكمية المضخة والمسافات يجب تحديدها وفقاً للحسابات الهيدروجيولوجية؛ فالمعدات ليست سوى منصة حفر ولا يمكن أن تحل محل تصميم نزح المياه الكامل.

💎 ظروف الصخور الصلبة مثل الجرانيت والبازلت والحجر الجيري

المعدات مناسبة لحفر DTH بالطرق الدوار في طبقات صخرية متماسكة نسبياً مثل الجرانيت والبازلت والحجر الجيري والحجر الرملي. وعند العمل في الصخور الصلبة، يجب تنسيق مطارق الطرق الدوار وسرعة الدوران وقوة التغذية وكمية الهواء. وإذا لم يكن إخراج المخلفات من قاع الثقب سلساً، فقد يؤدي الاستمرار في زيادة الدفع إلى تفاقم تآكل لقمة الحفر وخطر الانحشار.

🧱 الصدوع ونطاقات التكسير والطبقات المتشققة

يسهل في نطاقات التكسير حدوث سقوط الكتل وتقلص القطر وفقدان الهواء والانحشار. وبعد الدخول في هذا القطاع من الثقب، ينبغي تقليل سرعة الدفع والحفاظ على التنظيف المستمر، واستخدام أنابيب التغليف أو الرغوة حسب استقرار جدار الثقب. وإذا استمرت مقاومة سحب الأنابيب في الارتفاع، ينبغي أولاً تقييم حالة سقوط الكتل والرواسب في الثقب قبل تحديد طريقة المعالجة.

🌦️ الصخور المتأثرة بالتجوية والطبقات السطحية المفككة

صعوبة الصخور المتأثرة بالتجوية والطبقات السطحية المفككة ليست في "عدم القدرة على الحفر"، بل في عدم استقرار جدار الثقب. ويمكن في طبقات التربة والرمل والحصى الرملي والقطاعات شديدة التجوية استخدام أنابيب التغليف أو الطين أو وسائل أخرى لتثبيت الثقب أولاً لإنشاء قطاع مستقر، ثم الدخول إلى الصخور المتماسكة للحفر بالدوران العكسي الهوائي، مما يقلل مشكلات جدار الثقب في المراحل المتأخرة من الحفر العميق.

💧 الطبقات الحاملة للمياه وقطاعات التدفق القوي

عند دخول الحفر إلى الطبقة الحاملة الرئيسية للمياه، تغير المياه الجوفية حالة إخراج المخلفات وعمل مطارق الطرق الدوار في الثقب. وينبغي تسجيل عمق طبقات الإنتاج الرئيسية، وضبط إمداد الهواء وطريقة التنظيف والتغليف وفقاً لكمية التدفق. وفي مرحلة إكمال البئر، يجب أيضاً ترتيب أنبوب الفلتر وقطاعات عزل المياه بشكل معقول حسب موقع الطبقة الحاملة للمياه لضمان تأثير الضخ على المدى الطويل.

🌬️ الطبقات المفقودة للهواء تحتاج إلى معالجة من جانبي التصريف والعملية

قد تسبب الشقوق المفتوحة والكهوف الذائبة والطبقات عالية النفاذية فقداناً شديداً للهواء. وإذا تمت زيادة الضغط فقط دون كفاية التصريف، فقد لا يصل تدفق هواء فعال إلى قاع الثقب. ويمكن في مثل هذه الحالات زيادة تصريف ضاغط الهواء أو استخدام الرغوة أو أنابيب التغليف أو تعديل طريقة الحفر حسب درجة الحالة، لتجنب فقدان كميات كبيرة من الهواء وتعطل مطارق الطرق الدوار.

💪 قوة الرفع 300 kN توفر هامشاً للتعامل مع عمود الحفر من فئة 500 متر

قوة الرفع للمعدات 300 kN، وقوة التغذية 150 kN. وفي حفر فئة 500 متر، يزداد وزن أنابيب الحفر والاحتكاك مع جدار الثقب ووزن أنابيب التغليف بشكل واضح، لذا فإن قدرة السحب الأكبر تساعد على إنزال ورفع أنابيب الحفر واستعادة الأدوات بشكل طبيعي. وإذا ظهرت مقاومة غير طبيعية، ينبغي إعطاء الأولوية لتنظيف الثقب وتقييم حالته الداخلية، وتجنب استخدام أقصى قوة رفع للسحب القسري مباشرة.

🔄 عزم الدوران 8000–12000 N·m يناسب الأحمال المختلفة

عزم الدوران 8000–12000 N·m، وسرعة الدوران 40–160 r/min. وتحتاج الأحجام الكبيرة للثقوب والصخور الصلبة والاحتكاك العالي إلى سرعة منخفضة وعزم مرتفع؛ أما القطاعات المستقرة ذات المقاومة الأقل فيمكن اختيار سرعة أعلى فيها. ويجب ضبط الحفر الفعلي في الوقت الحقيقي وفقاً لتغيرات العزم وكمية المخلفات وحالة أدوات الحفر.

🪜 شوط التغذية 3.3 / 6.6 متر يمكن اختياره حسب كفاءة التنفيذ

يمكن تجهيز شوط التغذية بـ 3.3 m أو 6.6 m، ويدعم أنابيب حفر 1.5 / 2 / 3 / 6 m. ويناسب الشوط الطويل 6.6 m المشاريع التي ترغب في تقليل عدد مرات توصيل الأنابيب وزيادة كفاءة الحفر المستمر؛ أما تجهيز 3.3 m فيساعد أكثر على التحكم في ارتفاع عمل الماكينة الكاملة وملاءمة الموقع. ويجب أن يعتمد الاختيار النهائي على النقل ومساحة موقع الثقب وطول أنابيب الحفر الرئيسية.

💨 ضغط عمل 1.7–3.5 MPa واستهلاك هواء 17–42 m³/min

ضاغط الهواء هو التجهيز الرئيسي لنظام الدوران العكسي بالرفع الهوائي. يوصى بضغط عمل 1.7–3.5 MPa واستهلاك هواء 17–42 m³/min. وعند زيادة عمق الثقب أو كبر قطره أو صلابة الطبقة أو ارتفاع موقع العمل، تزداد كمية التصريف المطلوبة. ويجب عند الاختيار الفعلي مراعاة احتياجات مطارق الطرق الدوار وإخراج مخلفات الدوران العكسي معاً.

⚡ قوة ديزل 132 kW مناسبة للعمل المستقل في الميدان

تستخدم المعدات محرك ديزل بقوة 132 kW وسرعة مقدرة 2400 r/min. وغالباً ما تفتقر المناجم والمناطق الريفية ومواقع العمل النائية إلى مصدر كهرباء مستقر، لذا يمكن للديزل توفير قدرة أفضل على العمل المستقل. وعند التشغيل لفترات طويلة بأحمال عالية، ينبغي تعزيز تبريد المحرك وتنظيف فلتر الهواء وصيانة نظام الوقود.

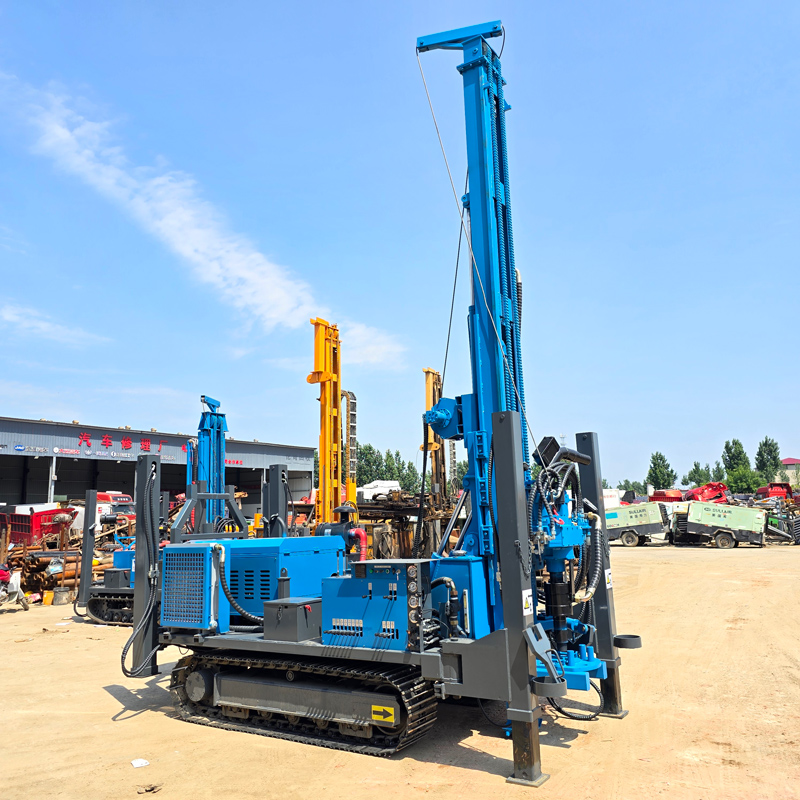

🚜 هيكل الجنزير مناسب للمناجم والطرق الريفية والأراضي الحصوية

سرعة السير حوالي 2.5 km/h، وقدرة الصعود المرجعية 30°. ويناسب هيكل الجنزير أكثر طرق المناجم الحصوية والطرق الريفية والأسطح غير المستوية العامة. ونظراً لأن وزن الماكينة الكاملة حوالي 12 T، يجب قبل الانتقال التأكد من قدرة تحمل الأرض وظروف المنحدر، والتحرك بحذر في التربة الرخوة والمناطق الزلقة الرطبة.

🧵 رافعة مساعدة 20 kN تقلل عبء نقل أدوات الحفر

قوة رفع الرافعة المساعدة 20 kN، ويمكن استخدامها لنقل مطارق الطرق الدوار وأنابيب الحفر وأدوات التغليف وبعض الملحقات الموقعية. ويمكن للاستخدام المعقول للرافعة المساعدة أن يقلل الجهد اليدوي، لكن يجب التحكم في الحمل المقدر أثناء الرفع وتجنب دخول الأشخاص تحت الأحمال المعلقة ومناطق توتر الأسلاك الفولاذية.

📦 يجب التخطيط المسبق لأبعاد النقل وحالة العمل

أبعاد النقل حوالي 6300 × 2100 × 2500 mm، وأبعاد العمل حوالي 4000 × 2900 × 6800 mm، ووزن الماكينة الكاملة حوالي 12 T. وقبل النقل يجب التأكد من حمولة المركبة ونقاط تثبيت التحميل وحدود ارتفاع الطريق؛ وبعد الوصول إلى الموقع، يجب أيضاً ترك مساحة كافية لرفع البرج ونطاق عمل آمن.

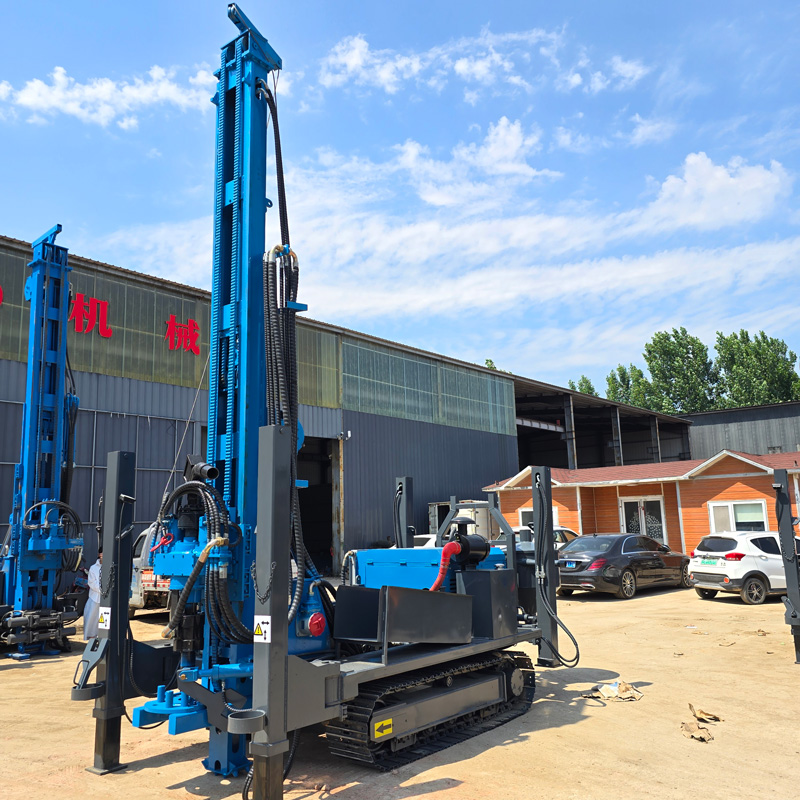

🧰 تجهيز مطارق RC ولقم الحفر وأنابيب التغليف ونظام الرغوة حسب المشروع

يمكن تجهيز نظام التنفيذ الكامل حسب المشروع بمطارق DTH للدوران العكسي ولقم الحفر وأنابيب حفر بمواصفات مختلفة وأدوات تغليف وضاغط هواء وخراطيم هواء عالية الضغط ومزيتات و مضخة رغوة ومولد كهرباء وغيرها. ولا حاجة لتجهيز كل الطبقات بكل المعدات، ويمكن للتجهيز المعقول أن يحافظ على قدرة التنفيذ ويظهر في الوقت نفسه ميزة التكلفة لفئة E.

⚠️ ملاحظات العمل بالهواء المضغوط عالي الضغط والحفر العميق

يجب قبل بدء العمل يومياً فحص خراطيم الهواء عالي الضغط والوصلات وحبال الأمان ورأس الدوران والجنزير والبرج والنظام الهيدروليكي؛ ومراقبة ضغط الهواء والمخلفات والمياه العائدة وتغيرات العزم باستمرار أثناء الحفر؛ وبعد الانتهاء تنظيف أدوات الحفر وقناة الدوران العكسي في الوقت المناسب وفحص تزييت مطارق الطرق الدوار وإحكام أنابيب الحفر وتآكل خطوط الضغط العالي.

نظراً لاختلاف الظروف الجيولوجية الفعلية وأدوات الثقب وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر ونتيجة إكمال البئر على ظروف الموقع الفعلية.

📊 المواصفات الفنية الرئيسية
