WR500RC-CS3

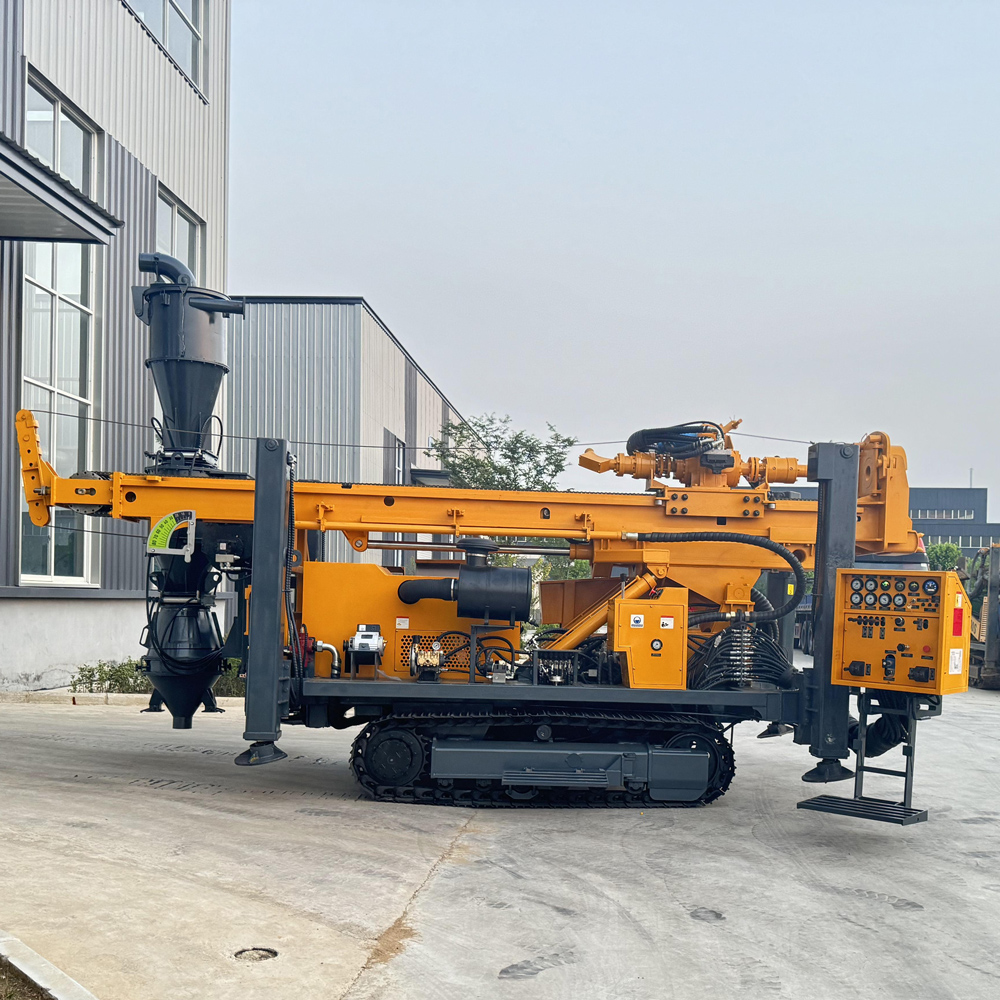

⛏️ WR500RC-CS3 حفارة دائرية عكسية مجنزرة بعمق 500 متر

WR500RC-CS3 هي حفارة دائرية عكسية مجنزرة من فئة 500 متر مصممة بشكل أساسي لاستكشاف المعادن وأخذ العينات الميدانية السريعة. مقارنة بحفارات RC العادية، يتمثل الاختلاف الأكبر في هذه المعدات في نظام أخذ العينات الإعصاري الثلاثي المدمج، الذي يجمع عودة cuttings الصخور، والفصل الإعصاري، وتقسيم العينات، وجمع العينات في سير عمل واحد، مما يقلل من العمليات المتكررة في نقل العينات على السطح والتقسيم اليدوي، وهو أكثر ملاءمة لمهام ثقوب الاستكشاف المستمرة وجمع العينات بكميات كبيرة.

🌀 نظام أخذ العينات الإعصاري الثلاثي CS3 هو جوهر هذه المعدات

يدمج نظام CS3 الفصل الإعصاري والتقسيم التمثيلي وجمع العينات في وحدة واحدة. بعد عودة cuttings الصخور الناتجة عن الحفر عبر الأنبوب الداخلي لقضيب RC المزدوج الجدار إلى السطح، تدخل مباشرة إلى النظام الإعصاري، الذي يفصل تيار الهواء عالي السرعة عن الجزيئات الصلبة، ثم من خلال آلية التقسيم تشكل عينات صالحة للتسجيل الجيولوجي والتحليل. بالنسبة لمشاريع استكشاف المعادن التي تتطلب أخذ عينات صارم حسب العمق، يمكن لهذه العملية المتكاملة تقليل الخطوات الوسيطة.

🔄 عودة العينات عبر الأنبوب الداخلي للدوران العكسي تقلل من خطر خلط العينات من أقسام مختلفة من الثقب

يعتمد الحفر الدائري العكسي على قضبان الحفر المزدوجة الجدار لإنشاء قناة عودة مستقلة للعينات، حيث تعود cuttings الصخور بشكل رئيسي من داخل قضيب الحفر، وليس عبر الفراغ الحلقي على الجدار الخارجي لقضيب الحفر. وهذا يقلل من مسار تلامس العينات مع طبقات أخرى في جدار الثقب، مما يساعد على تقليل احتمالية اختلاط cuttings الصخور من أعماق مختلفة. ومع ذلك، فإن تمثيلية العينة النهائية لا تزال تعتمد على تنظيف الثقب، وتوصيل القضبان، واستقرار عودة العينات، وإدارة أخذ العينات في الموقع.

🧪 يمكن ربط الحفر والتقسيم والتعبئة بشكل مستمر

WR500RC-CS3 مناسب لأخذ العينات المستمرة على فترات تغلغل ثابتة. يمكن تمييز كل كيس عينة برقم الثقب، وعمق البداية والنهاية، والتاريخ، ورقم العينة، لتسهيل الإرسال اللاحق للفحص والأرشفة والتتبع. بالنسبة لفرق الاستكشاف التي تحتاج إلى معالجة عدد كبير من العينات في يوم واحد، يمكن للنظام الثلاثي تقليل سكب العينات يدويًا وإعادة التقسيم والمناولة المتكررة، مما يحسن كفاءة التنظيم في الموقع.

🥇 استكشاف الذهب: مناسب للتحقق السريع من الشذوذات على نطاق واسع

غالبًا ما تتطلب مرحلة المسح الجيولوجي للذهب والتنقيب في المناطق المحيطة نشر العديد من الثقوب للتحقق من الشذوذات السطحية والتمعدن تحت الغطاء وامتداد الأحزمة التركيبية. يمكن لـ WR500RC-CS3 الحصول بسرعة على عينات cuttings الصخور مقسمة حسب العمق، لمراقبة تغيرات اللون والتغيرات الحرارية المائية والكبريتيدات والتمعدن، ثم من خلال التحليل المخبري لفحص المناطق المستهدفة الرئيسية. بالنسبة لمناطق الشذوذات عالية القيمة، يمكن استخدام الحفر اللبي للحصول على لب كامل.

🟠 مسح سريع لـ cuttings الصخور في مشاريع النحاس والحديد والليثيوم

يمكن أيضًا استخدام عينات RC في مشاريع النحاس والحديد والليثيوم والمعادن الأخرى لتحديد الطبقات واتجاهات التمعدن بسرعة. عمق الحفر من فئة 500 متر يمكن أن يغطي نطاقًا رأسيًا أكبر، وهو مناسب بشكل خاص للمناطق ذات الغطاء السميك أو الرواسب المعدنية العميقة. بالنسبة لمناطق الاستكشاف الواسعة، فإن استخدام حفر RC أولاً لإنشاء المزيد من نقاط التحكم، ثم إجراء الحفر اللبي الدقيق للمناطق الرئيسية، هو نهج مشترك.

📏 عمق الحفر 500 متر يوسع نطاق استكشاف الرواسب المعدنية والمياه الجوفية

أقصى عمق حفر 500 متر، وقطر الحفر 105–400 مم، مما يجعل WR500RC-CS3 قادرة على القيام باستكشاف المعادن في الثقوب متوسطة العمق، وكذلك استخدامها لآبار المياه العميقة ومشاريع المياه الجوفية العامة. تختلف متطلبات أدوات الحفر وطرق التنفيذ حسب الاستخدام: ثقوب الاستكشاف تركز أكثر على جودة العينات وإدارة التقسيم، بينما تركز آبار المياه على استقرار جدار الثقب وهيكل إكمال البئر وطبقة الإنتاج.

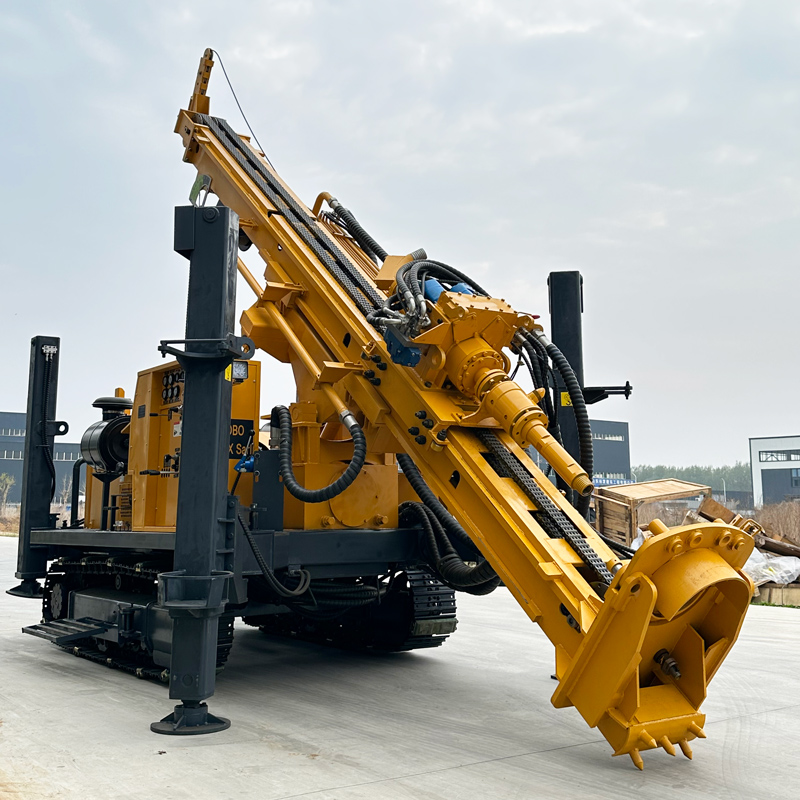

📐 زوايا العمل 45° / 90° تسهل التحكم في الأجسام المائلة المستهدفة

تدعم المعدات زوايا عمل 45° و90°. بالنسبة للرواسب المعدنية المائلة والعروق والمناطق المصدعة، يمكن تحسين زاوية اختراق الخام من خلال الثقوب المائلة بزاوية 45°؛ بالنسبة لآبار المياه العامة ومسح الغطاء والاستكشاف الرأسي التقليدي، يمكن استخدام زاوية 90°. قبل بدء الحفر، يجب تحديد زاوية الثقب بناءً على المقطع الجيولوجي ووضعية الرواسب وظروف موقع الثقب.

💪 قوة الرفع 25 طن مناسبة لمناولة سلسلة الحفر من فئة 500 متر

قوة الرفع 25 طن، وقوة الضغط المحوري 7 طن. عند عمق ثقب من فئة 500 متر، يكون وزن قضيب الحفر والاحتكاك مع جدار الثقب أعلى من الطرازات 400 متر، وقدرة الرفع الأكبر تساعد في عمليات رفع وإنزال قضبان الحفر وعمليات التغليف الجزئية. إذا حدثت مقاومة غير طبيعية عند رفع القضبان، يجب أولاً معالجتها من خلال تنظيف الثقب وتقييم العملية، ولا ينصح بالاعتماد مباشرة على أقصى قوة رفع لسحب الأدوات بالقوة.

🔄 عزم دوران مزدوج 10000 / 5000 نيوتن·متر

أقصى عزم دوران 10000 / 5000 نيوتن·متر، يقابل سرعة دوران قصوى 75 / 150 دورة/دقيقة. وضع عزم الدوران العالي أكثر ملاءمة للحفر بقطر أكبر وحمل أعلى، بينما وضع السرعة الأعلى مناسب للأقسام ذات المقاومة الأقل. في حفر RC، يجب مراقبة حمل الدوران وتأثير المطرقة الهوائية وحالة عودة العينات في نفس الوقت، لضمان استقرار الحفر واستعادة العينات.

💨 نطاق ضغط الهواء 1.6–6 ميجا باسكال مناسب للحفر الهوائي ذي الحمل الأعلى

ضغط العمل الموصى به وفقًا للبيانات هو 1.6–6 ميجا باسكال، واستهلاك الهواء الموصى به 16–55 م³/دقيقة. بالنسبة لحفر RC من فئة 500 متر، يجب على ضاغط الهواء ليس فقط تشغيل المطرقة الهوائية، بل أيضًا تحمل مهمة عودة cuttings الصخور من الأنبوب الداخلي إلى السطح بسرعة عالية، لذا فإن الضغط والتصريف مهمان للغاية. يجب أن يعتمد الاختيار الفعلي على قطر الثقب ومواصفات مطرقة RC والارتفاع وصلابة الطبقات الصخرية.

🧹 يجب مراقبة كمية العينات ونظافتها باستمرار

أثناء عملية أخذ العينات بالدوران العكسي، يجب على الجيولوجيين مراقبة كمية العينات وحجم الجزيئات واللون والرطوبة ووجود علامات خلط باستمرار. إذا تم استئناف الحفر بعد توصيل القضبان أو تنظيف الثقب أو إيقاف الحفر، يجب معالجة العينات الانتقالية وفقًا لنظام أخذ العينات في الموقع، لتجنب خلط cuttings الصخور المتبقية من القسم السابق في عينة العمق التالي.

🏷️ علامات العمق وأرقام العينات تحدد إمكانية تتبع البيانات لاحقًا

يمكن لنظام أخذ العينات الثلاثي تحسين كفاءة التقسيم، لكن إدارة العينات لا تزال بحاجة إلى توحيد. يجب أن يحدد كل كيس عينة رقم الثقب ورقم العينة وعمق البداية والنهاية والتاريخ، ويجب أن تتوافق السجلات الميدانية مع أكياس العينات واحدًا لواحد. بالنسبة لعينات الخام التي تحتاج إلى تحليل مخبري، يجب أيضًا إعداد عينات مكررة وعينات فارغة وعينات قياسية وفقًا لمتطلبات مراقبة الجودة للمشروع.

🚜 الهيكل السفلي المجنزر مناسب لمناطق التعدين ومنصات الاستكشاف النائية

سرعة السير حوالي 2.5 كم/ساعة، وأقصى زاوية صعود مرجعية 21°، مناسبة للطرق الحصوية في مناطق التعدين ومواقع الاستكشاف الميدانية والأرض غير المستوية عمومًا. نظرًا لأن الوزن الإجمالي حوالي 12 طن، قبل نقل الموقع يجب تأكيد قدرة تحمل الطريق ومساحة المنصة وسلامة المنحدرات، ولا يمكن الحكم مباشرة بناءً على ظروف مرور المعدات المجنزرة الصغيرة.

⚡ محرك كامينز 132 كيلوواط يوفر احتياطيًا كبيرًا لنظام RC

WR500RC-CS3 مزودة بمحرك كامينز بقوة 132 كيلوواط، يوفر الطاقة للدوران والتغذية والسير على الجنازير والحركات الهيدروليكية المساعدة. في مواقع مشاريع الدوران العكسي، غالبًا ما يكون من الضروري أيضًا تجهيز ضاغط هواء كبير ومعدات أخذ العينات في نفس الوقت، لذلك يجب التخطيط مسبقًا لإمدادات الوقود وترتيب المعدات ومساحة الصيانة، لتجنب ازدحام ممرات التنفيذ.

🧱 المناطق المصدعة والطبقات المتشققة تؤثر بسهولة على تطابق العينات مع العمق

في مناطق الصدوع المصدعة والطبقات البريشيا والطبقات المتشققة، قد تبقى الكتل المتساقطة من جدار الثقب لفترة قصيرة ثم تعود بشكل مركز، مما يؤثر على تطابق العينات مع العمق. يجب على المشغلين التحكم في سرعة التقدم والحفاظ على إمداد هواء مستقر، بينما يجب على الجيولوجيين زيادة التسجيلات الميدانية في الأقسام غير الطبيعية، ووضع علامات منفصلة على جودة العينات عند الضرورة.

🌧️ يمكن دمج الحفر بالطين في الطبقات السطحية الرخوة

قد لا تكون الطبقات العلوية من التربة والطين والرمل والحصى مناسبة مباشرة للحفر الهوائي بالدوران العكسي. تشير البيانات إلى أن هذا الطراز يدعم أيضًا الحفر الدوراني بالطين، لذا يمكن أولاً استخدام الطين والتغليف لتثبيت القسم العلوي من الثقب، ثم التبديل إلى الدوران العكسي أو DTH بعد دخول الطبقة الصخرية، لتحسين استقرار الثقب.

💧 يمكن استخدامها أيضًا لآبار المياه العميقة في الزراعة والصناعة ومناطق التعدين

بالإضافة إلى استكشاف المعادن، يمكن استخدام WR500RC-CS3 حسب التكوين للري الزراعي والإمداد الصناعي بالمياه وإمداد مناطق التعدين بالمياه وتطوير المياه الجوفية. قد لا تحتاج مشاريع آبار المياه إلى تفعيل نظام أخذ العينات الثلاثي الكامل، ويجب اختيار طريقة الحفر والمعدات وفقًا لهدف إكمال البئر، لتجنب إضافة عمليات ميدانية غير ضرورية.

🧵 رافعة مساعدة 1.5 طن لمناولة أدوات الحفر وملحقات أخذ العينات

قوة الرفع للرافعة المساعدة الصغيرة 1.5 طن، يمكن استخدامها لنقل مطرقة RC وقضبان الحفر وخراطيم أخذ العينات والأدوات المساعدة الأخرى. بالقرب من نظام أخذ العينات الإعصاري الثلاثي، غالبًا ما تكون هناك حاجة أيضًا إلى أكياس العينات ومنطقة تشغيل، ويجب تجنب دخول الأحمال المعلقة إلى نطاق عمل أخذ العينات.

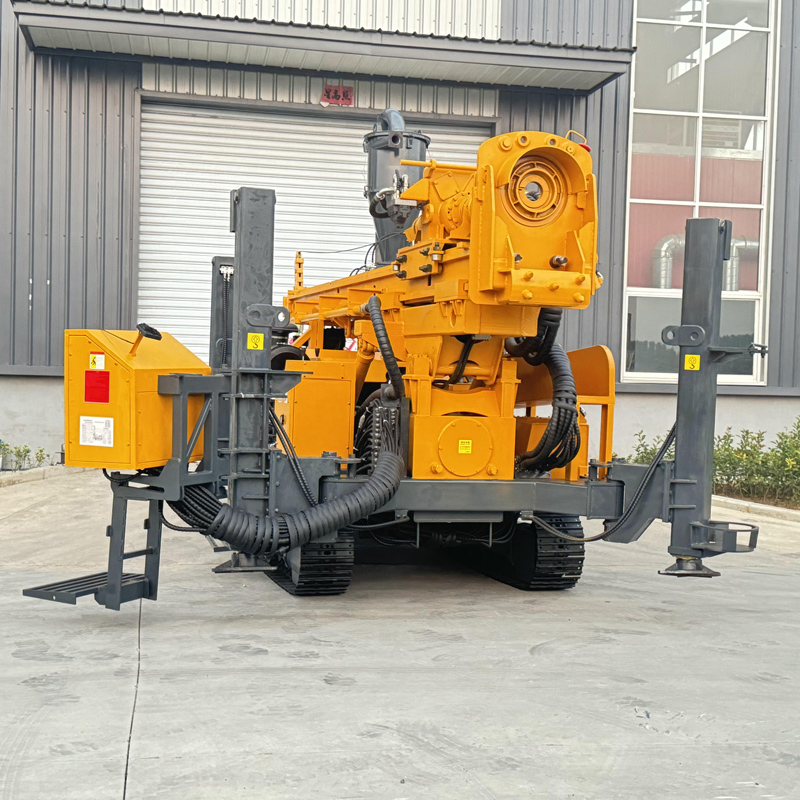

🦵 أرجل هيدروليكية 1.6 متر لضمان استقرار العمل بعزم دوران عالٍ

شوط الأرجل الهيدروليكية 1.6 متر، مما يساعد المعدات على التسوية والدعم المستقر. خاصة في الثقوب المائلة بزاوية 45° وحفر RC بعزم دوران عالٍ، يكون اتجاه القوى على المعدات أكثر تعقيدًا، وتؤثر الأرجل وظروف تحمل الأرض مباشرة على استقرار الماكينة والتحكم في اتجاه الثقب.

📦 الوزن الإجمالي 12 طن يتطلب تخطيطًا أكثر اكتمالًا للموقع

الوزن الإجمالي حوالي 12 طن، والأبعاد الخارجية حوالي 7 × 2.1 × 2.9 متر. في مشاريع RC، بالإضافة إلى الحفارة، غالبًا ما تكون هناك حاجة إلى ضاغط هواء وفاصل إعصاري وجهاز تقسيم وأكياس عينات ومركبات نقل، لذلك يجب تصميم مساحة منصة الحفر وترتيب المعدات مسبقًا، لضمان سلاسة خطوط عودة العينات وسلامة ممرات الأفراد.

🧰 مضخة طين ومضخة طرد مركزي ومولد ومضخة رغوة اختيارية

حسب الطبقات وطريقة الحفر، يمكن اختيار مضخة طين أو مضخة طرد مركزي أو مولد أو مضخة رغوة. المشاريع ذات الطبقات الرخوة تركز أكثر على نظام الطين، ومشاريع الصخور الصلبة وRC تعتمد أكثر على ضاغط الهواء وأدوات الحفر الهوائية، وقد تحتاج الطبقات ذات التسرب الشديد للهواء إلى مساعدة الرغوة. يجب أن يتم الجمع حول احتياجات المشروع الرئيسية.

⚠️ ملاحظات حفر وأخذ عينات RC

قبل بدء العمل يوميًا، يجب فحص إحكام قضبان RC المزدوجة الجدار وخطوط عودة العينات والفاصل الإعصاري وجهاز التقسيم وأكياس العينات والمحرك والنظام الهيدروليكي وخراطيم الهواء عالي الضغط؛ أثناء التنفيذ، يجب الحفاظ على عودة العينات مستمرة وتسجيل العمق بدقة؛ بعد الانتهاء، يجب تنظيف cuttings الصخور المتبقية في نظام أخذ العينات في الوقت المناسب، لمنع تلوث الثقب التالي أو قسم العينة التالي.

نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات الثقب وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر واستعادة العينات ونتائج إكمال البئر على ظروف الموقع الفعلية.
