WR400RC

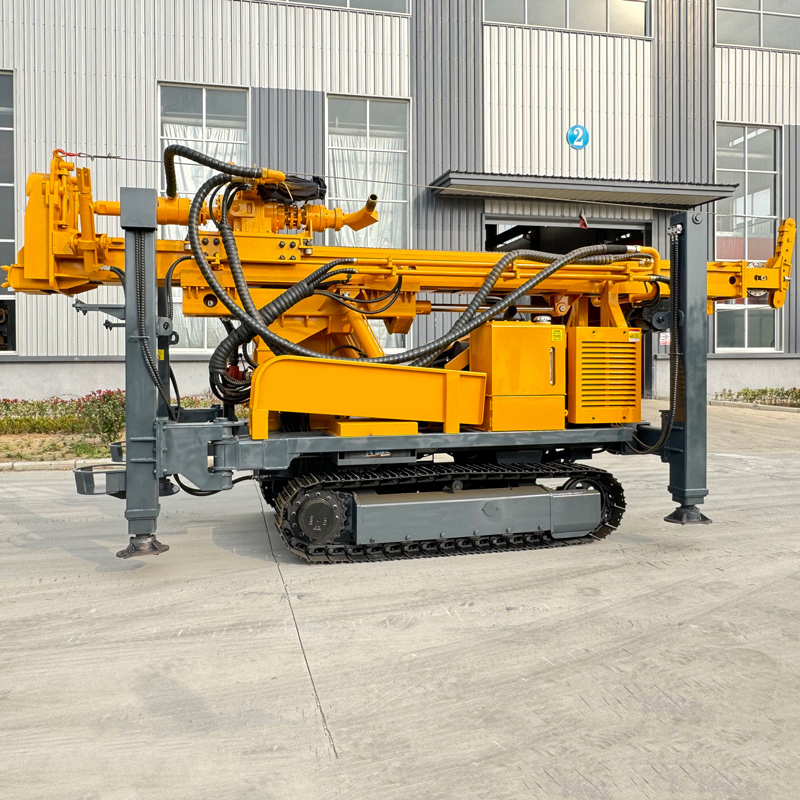

⛏️ WR400RC حفارة دائرية عكسية مجنزرة بعمق 400 متر

WR400RC هي حفارة دائرية عكسية مجنزرة تجمع بين استكشاف المعادن وأخذ العينات الجيولوجية وحفر الآبار المائية متوسطة وعميقة. مقارنة بحفارات الآبار المائية العادية، تركز بشكل أكبر على إرجاع فتات الصخور وأخذ العينات؛ ومقارنة بحفارات اللب، فهي تحصل بشكل أساسي على عينات فتاتية تعود حسب العمق، وليس لبًا متواصلًا كاملًا. أقصى عمق حفر 400 متر، وقطر الحفر 105–305 مم، مناسبة لفرق استكشاف المناجم وشركات الخدمات الجيولوجية ومقاولي الحفر الذين يحتاجون إلى تنفيذ آبار استكشافية ومشاريع آبار مائية في نفس الوقت.

🔄 جوهر الحفر الدائري العكسي هو إعادة فتات الصخور من داخل أنبوب الحفر

عادةً ما يتم الحفر الدائري العكسي عبر أنابيب حفر مزدوجة الجدار لإنشاء قناة عودة مستقلة، حيث يقوم الهواء المضغوط بتشغيل أدوات الحفر في قاع البئر، ثم تعود فتات الصخور بسرعة إلى السطح عبر الأنبوب الداخلي. مقارنة بإزالة الفتات من الحلقة الخارجية العادية، تساعد هذه الطريقة في تقصير مسار اختلاط الفتات داخل البئر، مما يسهل جمع العينات حسب عمق البئر ويوفر أساسًا للتقييم الجيولوجي الميداني والتحليل اللاحق.

🧪 كفاءة أخذ عينات الفتات عالية، مناسبة للمراحل المبكرة من استكشاف المعادن والتحقق المكثف

ميزة الحفر RC ليست الحصول على لب كامل، بل الحصول بسرعة على عينات فتاتية متواصلة. بالنسبة لاستكشاف الذهب والنحاس والحديد والليثيوم والمعادن الأخرى، يمكن جمع العينات على فترات تقدم ثابتة، وتسجيل اللون والخصائص الصخرية والتغيرات والتغيرات المعدنية، وإرسالها إلى المختبر لتحليل الدرجة. بالنسبة للمشاريع التي تتطلب عددًا كبيرًا من الآبار للتحقق السريع من مناطق الشذوذ، تتمتع الطريقة الدائرية العكسية بكفاءة ميدانية عالية.

🥇 استكشاف الذهب: التحقق السريع من شذوذ التمعدن وحدود الجسم المعدني

في مشاريع الذهب، يمكن استخدام WR400RC للتحقق من الشذوذ السطحي، والتحقيق تحت الغطاء، والتحكم في حدود الجسم المعدني، والحفر التوسعي الخارجي. مقارنة بأخذ اللب المتواصل، يركز أخذ عينات RC أكثر على الكفاءة وكمية العينات، وهو مناسب لإنشاء نقاط تحكم إضافية في الآبار بسرعة في مناطق استكشاف واسعة، ثم تحديد المناطق الرئيسية التي تحتاج إلى حفر لب إضافي بناءً على النتائج.

🟠 استكشاف النحاس والحديد والليثيوم

يمكن لمشاريع النحاس والحديد والليثيوم أيضًا استخدام العينات الدائرية العكسية لتحديد الخصائص الصخرية والتغيرات واتجاهات التمعدن. بالنسبة للمناطق ذات الغطاء السميك أو المكشوفات السطحية غير الواضحة، يمكن الحصول على فتات من أعماق مختلفة عبر آبار بعمق 400 متر، مما يساعد المستكشفين على فهم تغيرات الطبقات ومواقع التمعدن المحتملة، ويوفر أساسًا لتخطيط الآبار في المرحلة التالية.

📐 زوايا العمل 45° / 90° تسهل توزيع الآبار لأهداف مختلفة

زوايا العمل المذكورة هي 45° و90°، ويمكن تنفيذ آبار مائلة أو شبه عمودية حسب متطلبات المشروع. الآبار العمودية مناسبة للمياه الجوفية واستكشاف الغطاء وبعض استكشاف المعادن، بينما يمكن استخدام الآبار المائلة 45° للتحقق من الأجسام المعدنية المائلة أو الأحزمة البنيوية أو الأهداف المحددة. قبل التنفيذ الرسمي، يجب تأكيد اتجاه وزاوية البئر وفقًا للتصميم الجيولوجي.

📏 عمق الحفر 400 متر يغطي الاستكشاف متوسط العمق ومشاريع الآبار المائية

أقصى عمق حفر 400 متر وقطر الحفر 105–305 مم، مما يتيح لـ WR400RC تحمل آبار استكشاف المعادن وكذلك حفر الآبار المائية متوسطة وعميقة. يتأثر العمق الفعلي بقطر البئر وأنابيب الحفر وقدرة ضاغط الهواء وظروف الطبقات وانحراف البئر وتآكل أدوات الحفر، لذلك يجب فهم 400 متر على أنها قدرة مرجعية في التكوين النموذجي.

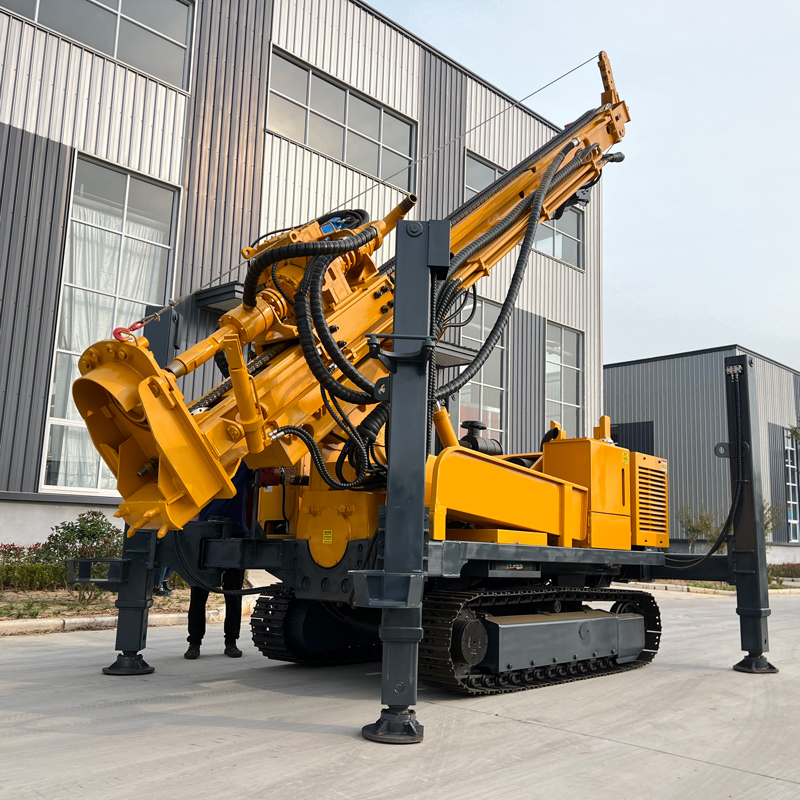

🔩 أنابيب RC بقطر 89 / 102 مم مناسبة لأنظمة الدائري العكسي التقليدية

يوصى باستخدام أنابيب RC بقطر 89 / 102 مم وطول 3 أمتار. تختلف أنابيب RC عن أنابيب الجدار الواحد العادية في الهيكل، ويجب ضمان إحكام القنوات الداخلية والخارجية وموثوقية التوصيل. أثناء العمل، يجب فحص وصلات أنابيب الحفر مزدوجة الجدار والحشوات وتآكل الأنبوب الداخلي بانتظام، لتجنب تسرب الهواء واختلاط العينات الذي يؤثر على جودة أخذ العينات.

💪 قوة رفع 22 طن توفر هامشًا لمناولة سلسلة الحفر بعمق 400 متر

قوة رفع WR400RC هي 22 طن، وقوة الضغط المحوري 6 طن. يمكن استخدام قدرة الرفع القوية لإنزال ورفع أنابيب الحفر واستعادة الأدوات وبعض عمليات التغليف. أثناء الحفر الدائري العكسي، إذا زادت مقاومة سحب الأنابيب فجأة، يجب أولاً تحديد ما إذا كان هناك سقوط كتل أو تضيق أو انحشار أو ضعف في إزالة الفتات، ثم اتخاذ تدابير تنظيف البئر والرفع البطيء.

🔄 عزم دوران مزدوج 8000 / 4000 نيوتن·متر

أقصى عزم دوران لنظام الدوران 8000 / 4000 نيوتن·متر، يقابل سرعة دوران قصوى 75 / 150 دورة/دقيقة. حالة العزم الأعلى مناسبة للحفر بقطر كبير والحمل العالي، بينما السرعة الأعلى مناسبة للأجزاء ذات المقاومة الأقل. يجب أن يوازن الحفر الدائري العكسي بين قطع رأس الحفر والصدمات في قاع البئر وحالة عودة الفتات، ولا ينبغي السعي وراء السرعة أو العزم بشكل منفصل.

💨 ضغط العمل 1.2–3.5 ميجاباسكال يحدد قدرة إزالة الفتات في RC

ضغط العمل الموصى به 1.2–3.5 ميجاباسكال، واستهلاك الهواء 16–55 م³/دقيقة. يتطلب حفر RC متطلبات عالية من ضغط وتدفق ضاغط الهواء، خاصة عند زيادة العمق أو القطر أو صلابة الصخور. إذا كان تدفق الهواء غير كافٍ، تنخفض سرعة عودة الفتات، مما قد يؤثر على استمرارية أخذ العينات ونظافة قاع البئر.

🧹 حالة عودة العينات تؤثر مباشرة على جودة بيانات الاستكشاف

لا يقتصر أخذ عينات الدائري العكسي على "الحفر بسرعة"، بل يجب ضمان عودة العينات بشكل متواصل حسب العمق. أثناء العمل، يجب مراقبة كمية العينات وحجم الحبيبات وتغيرات الغبار ووجود اختلاط واضح. عند إعادة بدء أخذ العينات بعد توصيل الأنابيب أو تنظيف البئر أو إيقاف الحفر، يجب التعامل مع الفترة الانتقالية وفقًا لنظام أخذ العينات الميداني، لتجنب اختلاط العينات من أعماق مختلفة.

🏷️ إدارة عينات RC أكثر صرامة من إزالة فتات الآبار المائية العادية

عند استخدامها لاستكشاف المعادن، يجب ترقيم العينات ووزنها وتغليفها وفقًا لفترات عمق ثابتة، وتسجيل رقم البئر والعمق والوقت والحالات غير الطبيعية. يجب أيضًا تنظيف نظام أخذ العينات أو الإعصار أو معدات تقسيم العينات بانتظام. توفر WR400RC منصة حفر، لكن جودة العينات النهائية تعتمد أيضًا على إجراءات أخذ العينات الميدانية وتشغيل الأفراد.

💧 يمكن استخدامها أيضًا لحفر الآبار العميقة في المناطق الريفية والزراعية والمناجم

على الرغم من أن WR400RC تتمتع بخصائص واضحة لاستكشاف المعادن، إلا أن المعلومات تدرج أيضًا الآبار المائية العميقة كأحد التطبيقات الرئيسية. بالنسبة لإمدادات المياه الريفية والري الزراعي والمياه الصناعية وتطوير المياه الجوفية في المناجم، يمكن اختيار المطرقة الهوائية أو الحفر بالطين أو طرق أخرى مناسبة حسب الطبقات ومتطلبات إكمال البئر. لا يتطلب حفر الآبار المائية بالضرورة استخدام نظام أخذ عينات RC طوال العملية.

⛏️ يمكن مشاركة نفس المنصة لإمدادات المياه في المناجم والاستكشاف

قد تحتاج مشاريع المناجم إلى آبار استكشافية وكذلك آبار مياه للشرب ومكافحة الغبار والإنتاج المساعد. تمتلك WR400RC طرق حفر متعددة، ويمكن تعديل التكوين حسب أهداف الآبار المختلفة في مشروع واحد، مما يزيد من معدل استخدام المعدات. تركز آبار الاستكشاف على جودة العينات، بينما تركز الآبار المائية على استقرار الحفر وقطر البئر وطبقة المياه المنتجة.

🌧️ يمكن استخدام الحفر بالطين في الغطاء السائب

التربة والطين والرمال والحصى عرضة لانهيار البئر، وقد لا تكون مناسبة للحفر الهوائي RC المباشر. تشير المعلومات إلى أن هذا الطراز يدعم الحفر بالطين، لذلك في الطبقات السائبة العلوية يمكن اختيار تدوير الطين والتغليف حسب حالة جدار البئر، ثم التحول إلى العملية الهوائية أو الدائرية العكسية بعد الدخول إلى الصخور المستقرة.

💎 يمكن مطابقة الصخور المتآكلة والصلبة مع مطرقة هوائية متوسطة وعالية الضغط

يمكن تجهيز المعدات بمطرقة هوائية متوسطة وعالية الضغط للصخور المتآكلة والمتشققة والصلبة نسبيًا. في ظروف الصخور الصلبة، يجب مراقبة تدفق ضاغط الهواء وتزييت المطرقة وتآكل رأس الحفر وحالة عودة الفتات. إذا انخفضت كمية العينات العائدة، يجب فحص تسرب الهواء وإحكام أنابيب الحفر ووجود فتات متراكمة في قاع البئر.

🧱 يجب الانتباه لاختلاط العينات في مناطق الكسر والشقوق

مناطق الصدوع والكسر عرضة لسقوط الكتل وتوسيع البئر محليًا، وقد تتراكم الفتات في البئر ثم تعود بشكل مفاجئ، مما يضعف تطابق العينات مع العمق. أثناء العمل، يجب التحكم في سرعة التقدم والحفاظ على إمداد هواء مستقر، وتسجيل الأجزاء غير الطبيعية. إذا كانت دقة أخذ العينات مطلوبة بشدة، يجب زيادة مراقبة الجيولوجيين الميدانيين لتغيرات العينات العائدة.

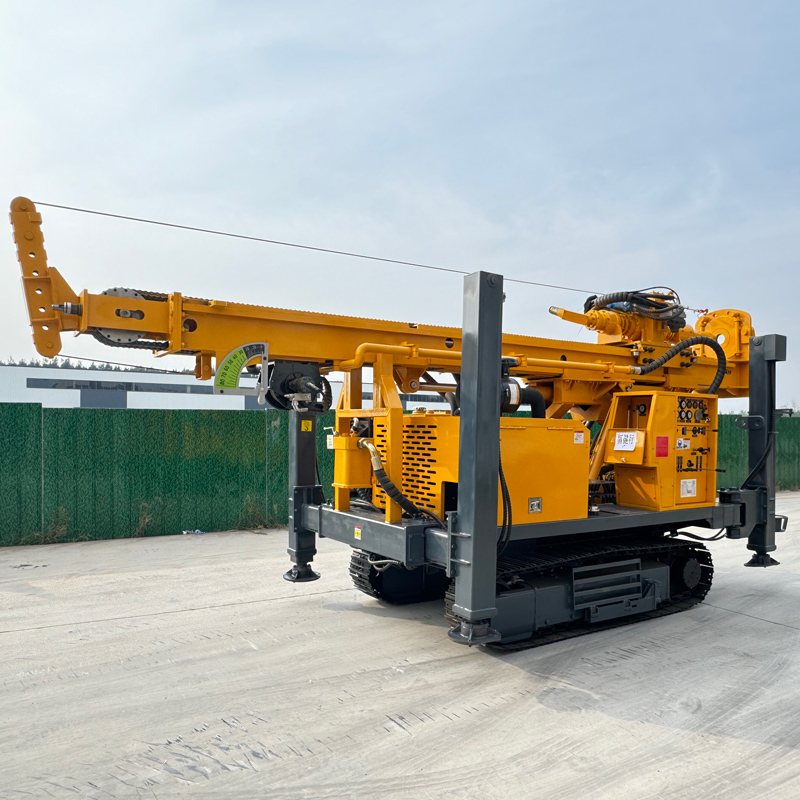

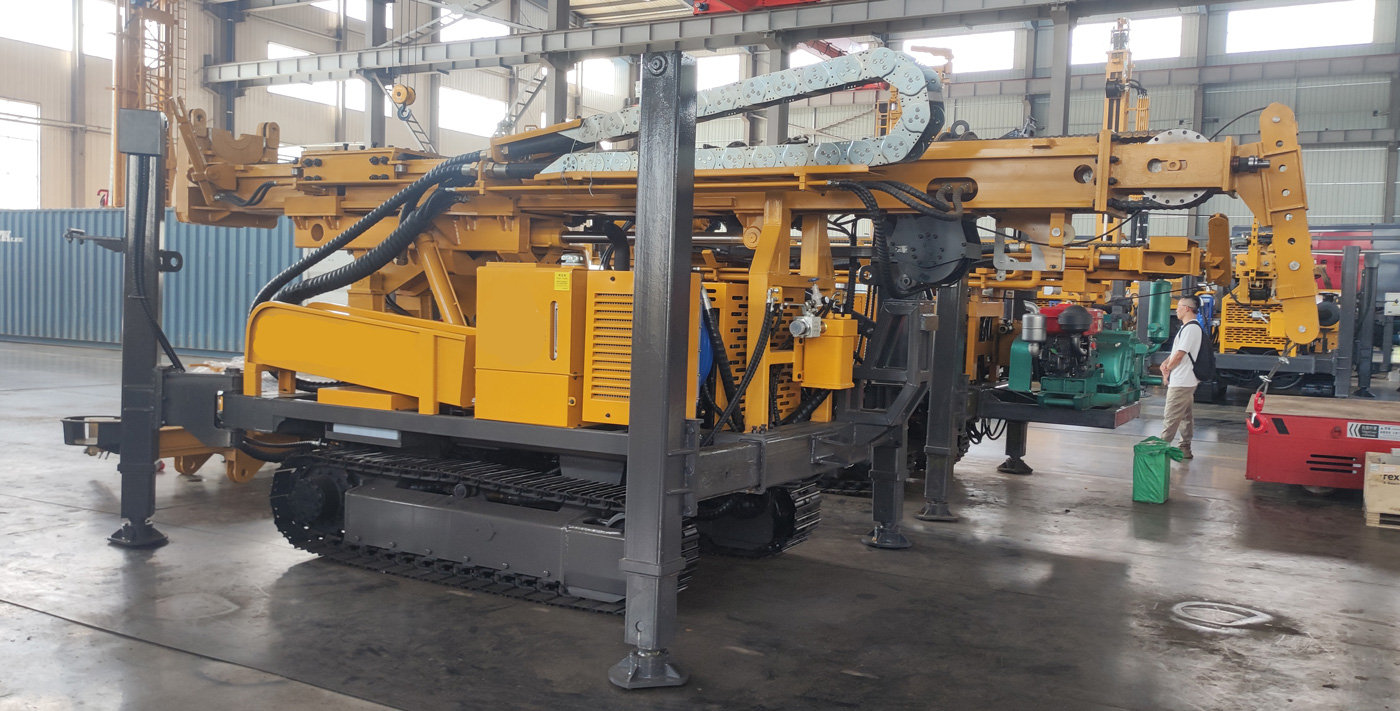

🚜 الهيكل المجنزر مناسب للمناجم والتنقل الميداني

سرعة سير WR400RC حوالي 2.5 كم/ساعة، وأقصى زاوية صعود مرجعية 21°، ووزن الماكينة الكامل حوالي 11 طن. الهيكل المجنزر مناسب للطرق الحصوية في المناجم ومنصات العمل الميدانية والأرضيات غير المستوية عمومًا. نظرًا للوزن الكبير، يجب تأكيد قدرة تحمل الأرض والمنحدر ومسار النقل قبل التنقل.

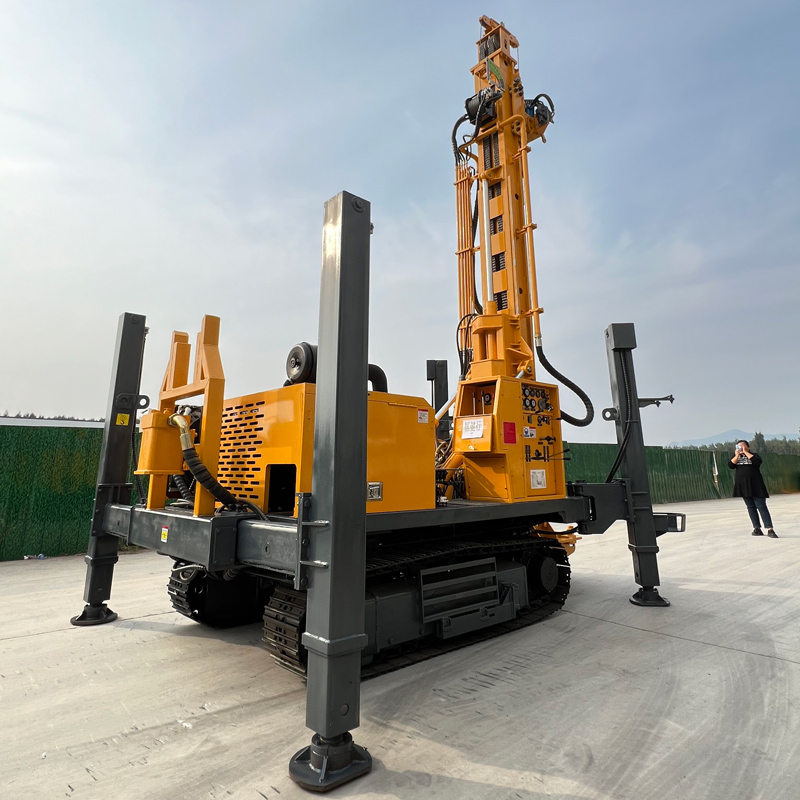

⚡ محرك يوتشاي 92 كيلوواط يلبي احتياجات الأنظمة الهيدروليكية المتعددة

تستخدم المعدات محرك يوتشاي بقوة 92 كيلوواط، لتوفير الطاقة لأنظمة الدوران والتغذية والسير المجنزر والأنظمة الهيدروليكية المساعدة. عادةً ما ترافق مشاريع الدائري العكسي ضاغط هواء ومعدات أخذ وتقسيم العينات، لذلك يجب التخطيط مسبقًا للوقود وترتيب المعدات وممرات العمل، لتجنب تداخل الأنظمة.

🦵 أرجل هيدروليكية 1.6 متر لضمان استقرار الحفر المائل والعزم العالي

شوط الأرجل الهيدروليكية 1.6 متر، ويمكن استخدامها لتسوية المعدات ودعم الحفر. خاصة في الحفر المائل 45°، يؤثر استقرار المعدات مباشرة على التحكم في اتجاه البئر وسلامة التشغيل. في الأرض الطينية يجب إضافة ألواح دعم، لتجنب غرق الأرجل بسبب الحفر عالي الحمل لفترات طويلة.

🧵 رافعة مساعدة 1.5 طن لتسهيل نقل أدوات الحفر والملحقات

قوة الرفع للرافعة المساعدة الصغيرة 1.5 طن، ويمكن استخدامها لنقل أنابيب RC والمطرقة الهوائية وملحقات أخذ العينات والأدوات الميدانية الأخرى. عند استخدام الرافعة، يجب الالتزام بمتطلبات الحمل المقدر، وتجنب دخول الأشخاص تحت الأحمال المعلقة وفي اتجاه شد الكابل.

📦 وزن الماكينة 11 طن وترتيب الموقع

وزن الماكينة الكامل حوالي 11 طن، والأبعاد الخارجية حوالي 7 × 1.85 × 2.86 متر. في موقع استكشاف المعادن، قد يتم وضع ضاغط الهواء والإعصار ومقسم العينات وأكياس العينات والمركبات بجانب الحفارة، لذلك يجب التخطيط مسبقًا لمساحة منصة البئر، وضمان ممرات الأفراد ومسافات الأمان للمعدات.

🧰 مضخة الطين والمضخة الطاردة والمكنسة ومضخة الرغوة اختيارية

يمكن تجهيز المعدات بمضخة طين أو مضخة طاردة أو مكنسة أو مضخة رغوة حسب المشروع. المشاريع ذات الطبقات السائبة تعتمد أكثر على نظام الطين؛ الطبقات ذات التسرب الشديد يمكن أن تستفيد من الرغوة المساعدة؛ المناجم النائية قد تحتاج إلى معدات توليد كهرباء مستقلة. يجب تحديد التكوين المحدد بناءً على طريقة الحفر الرئيسية والظروف الأساسية للموقع.

⚠️ ملاحظات التشغيل وأخذ العينات

في استكشاف المعادن، يجب التركيز على فحص إحكام أنابيب RC وخطوط عودة العينات ومعدات أخذ العينات، لضمان استمرارية العينات ودقة الترقيم؛ وفي حفر الآبار المائية، يجب التركيز على جدار البئر والتغليف وطبقة المياه. في كلتا الحالتين، يجب فحص المحرك والنظام الهيدروليكي وخراطيم الهواء عالي الضغط ورأس الدوران والأرجل وحالة توصيل أنابيب الحفر يوميًا.

نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية والعمق واستعادة العينات ونتائج إكمال البئر على ظروف الموقع الفعلية.

📊 المواصفات الفنية الرئيسية
