WRT1000

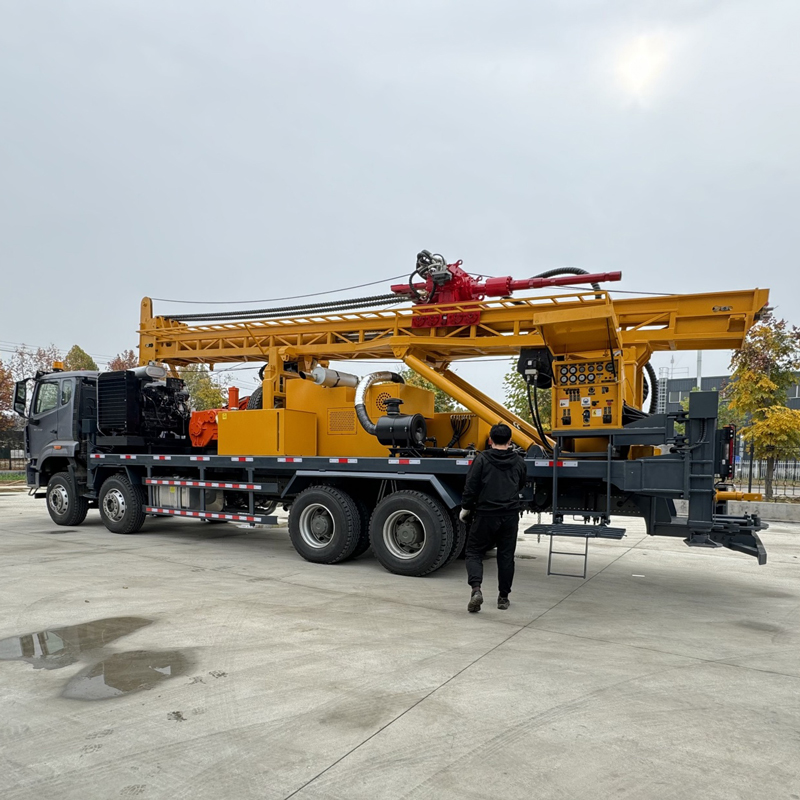

💧 WRT1000 حفارة آبار مياه مثبتة على شاحنة ببرج مستقيم لفئة 1000 متر

WRT1000 هي حفارة آبار مياه هيدروليكية بالكامل مثبتة على شاحنة، مصممة للآبار العميقة حتى 1000 متر، وتطوير المياه الجوفية بقطر كبير، والظروف الجيولوجية المعقدة. تعتمد الهيكل ببرج مستقيم، وتدمج البرج ورأس الطاقة والتغذية الهيدروليكية والرافعتين المساعدتين ونظام التشغيل على هيكل الشاحنة. الحد الأقصى لعمق الحفر 1000 متر، وقطر الحفر 105–800 مم، مع قوة رفع 51/52 طن، وعزم دوران مزدوج 20000/10000 نيوتن·متر، ومحرك ديزل بقوة 194 كيلوواط، مناسبة لإمدادات المياه في المناجم، والاستخدام الصناعي، والري الزراعي، ونزح المياه، والاستكشاف الجيوتقني.

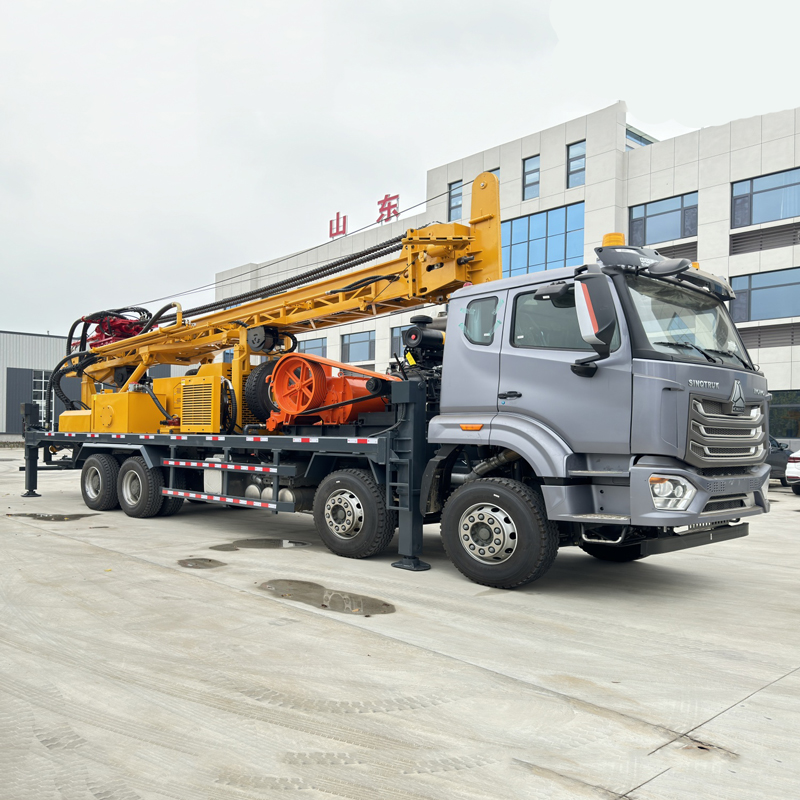

🚚 الهيكل المثبت على شاحنة مناسب للتنقل السريع بين مشاريع فئة 1000 متر

إحدى المزايا الرئيسية لـ WRT1000 هي تركيب نظام الحفر الثقيل مباشرة على منصة شاحنة. بالنسبة للمناجم والمزارع والمناطق الصناعية ومشاريع حفر الآبار العابرة للمناطق، يمكن نقل المعدات عبر الطرق إلى موقع العمل التالي بعد الانتهاء من موقع الحفر، دون الحاجة إلى ترتيب شاحنات مسطحة للتحميل والتفريغ المتكرر كما هو الحال مع الحفارات المجنزرة، مما يجعلها مناسبة بشكل خاص لفرق الحفر المتخصصة ذات مواقع الحفر المتناثرة والتنقل المتكرر.

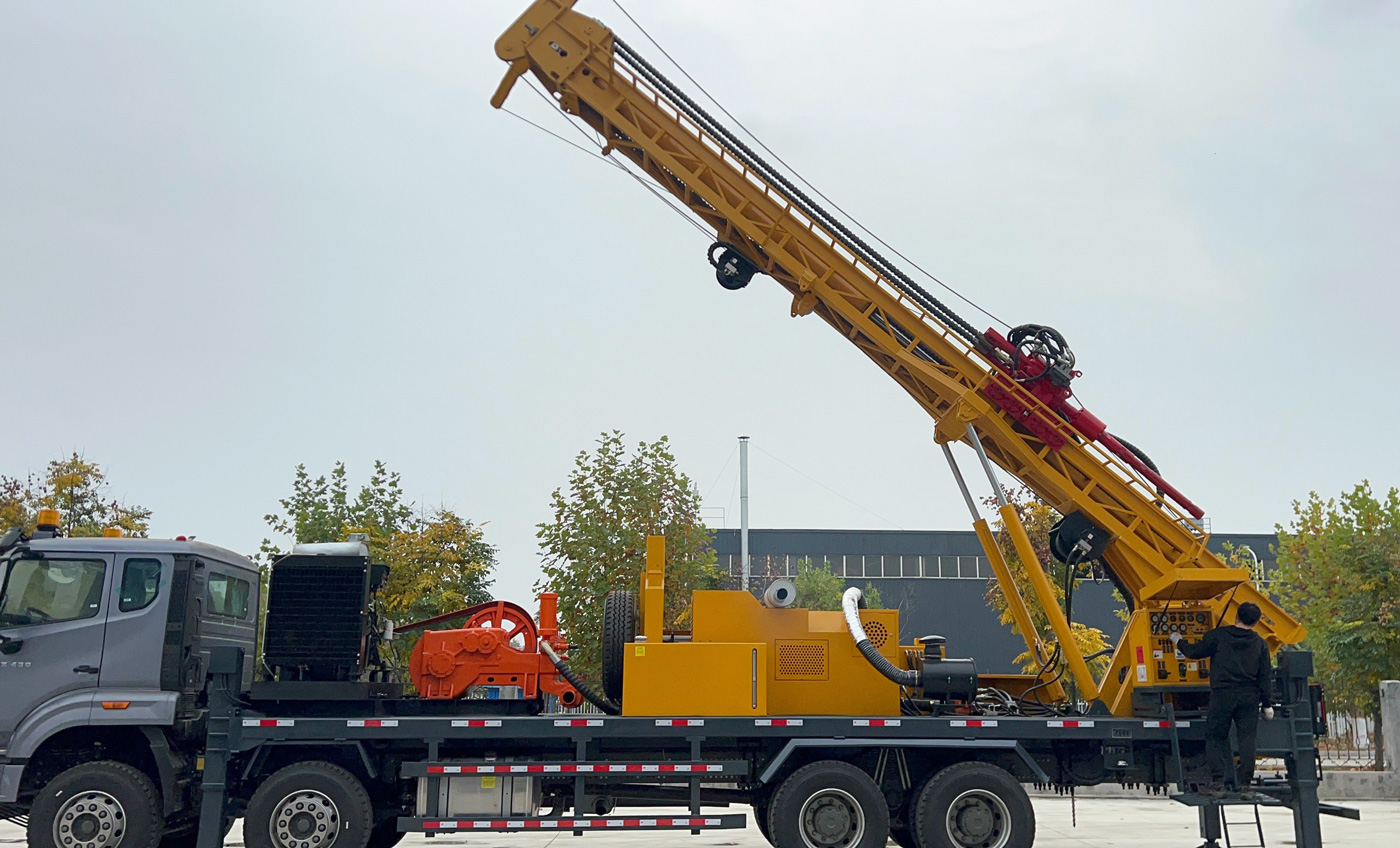

🏗️ هيكل البرج المستقيم يؤكد على استقرار الحفر العميق

يستخدم هذا الطراز برجًا مستقيمًا بدلاً من برج قابل للتمديد. مسار القوى في هيكل البرج المستقيم أكثر مباشرة، مما يجعله مناسبًا للدوران عالي العزم لفترات طويلة ومناولة أنابيب الحفر في الآبار العميقة وعمليات التغليف. بالنسبة لآبار المياه فئة 1000 متر، يؤثر استقرار البرج مباشرة على تشغيل عمود الحفر والتحكم في انحراف البئر والعمليات عالية الحمل، لذلك يميل البرج المستقيم إلى عمليات الحفر العميق المستمرة بدلاً من تقليل أبعاد النقل.

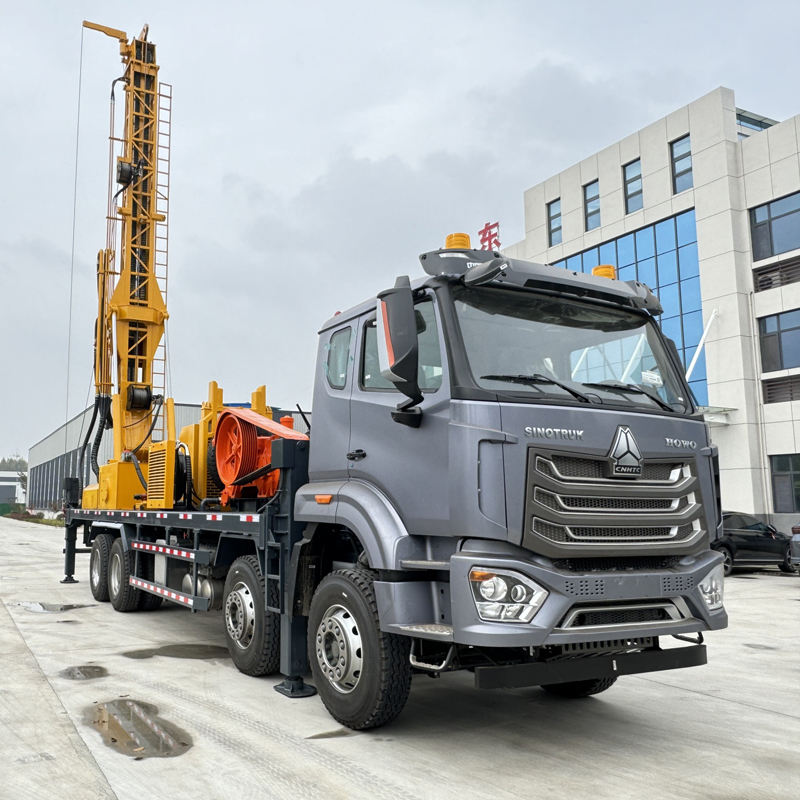

🌐 عمق حفر 1000 متر يغطي مشاريع المياه الجوفية العميقة الحقيقية

عمق الحفر الأقصى 1000 متر يتيح لـ WRT1000 تغطية تطوير المياه الجوفية العميقة التي يصعب على معدات 300–600 متر العادية القيام بها. في الحالات التي تكون فيها الطبقات المائية الضحلة غير مستقرة، أو تحتاج المناجم إلى مصادر مياه أعمق، أو تحتاج المشاريع الصناعية إلى إمداد مياه مستقر طويل الأجل، أو يحتاج الاستكشاف الجيوتقني إلى التحقق من طبقات أعمق، يوفر عمق الحفر فئة 1000 متر هامشًا أكبر للعمليات.

🕳️ قطر الحفر 105–800 مم مناسب من الآبار العادية إلى آبار المياه ذات القطر الكبير

يغطي نطاق قطر الحفر 105–800 مم الآبار العادية وآبار إمداد المياه ذات التدفق الكبير وبعض آبار الهندسة ذات القطر الكبير. القطر الأكبر مناسب لأنابيب بئر ومضخات أكبر، لكن زيادة القطر ترفع في الوقت نفسه حمل أدوات الحفر ومتطلبات ضاغط الهواء ووزن التغليف وصعوبة إتمام البئر، لذلك يجب اختيار القطر بشكل معقول في المشروع الفعلي بناءً على كمية المياه وهيكل البئر.

💪 قوة الرفع 51/52 طن توفر ضمانًا لمناولة أنابيب الحفر في الآبار العميقة

عند عمق بئر فئة 1000 متر، يزداد وزن أنابيب الحفر ووزن التغليف والاحتكاك مع جدار البئر بشكل ملحوظ. يوفر WRT1000 قوة رفع 51/52 طن وضغط محوري 11 طن، ويمكن استخدامها في إنزال ورفع أنابيب الحفر في الآبار العميقة، واستعادة المطرقة السفلية، وبعض عمليات التغليف، ومعالجة الأدوات في أقسام البئر غير الطبيعية. عند استمرار زيادة مقاومة رفع الأنابيب، يجب تنظيف البئر أولاً وتقييم حالة البئر بدلاً من الاعتماد مباشرة على أقصى قوة رفع للسحب القسري.

🔄 عزم الدوران 20000/10000 نيوتن·متر يناسب القطر الكبير والصلب الصخري

الحد الأقصى لعزم دوران النظام 20000/10000 نيوتن·متر، مع تكوين سرعتين 70/140 دورة/دقيقة. السرعة المنخفضة والعزم العالي مناسبان للقطر الكبير والصلب الصخري وأقسام البئر ذات الاحتكاك العالي، بينما تناسب السرعة العالية الطبقات المستقرة ذات المقاومة المنخفضة. يجب ضبط ظروف التشغيل ديناميكيًا أثناء الحفر العميق بناءً على حمل الدوران وطرد الفتات وتآكل أدوات الحفر.

🚀 شوط تغذية 7 أمتار مع أنابيب حفر 3 أو 6 أمتار

شوط التغذية 7 أمتار، ويمكن استخدام أنابيب حفر بطول 3 أو 6 أمتار، والقطر الموصى به 114 مم. أنابيب الحفر بطول 6 أمتار مناسبة للحفر العميق طويل الأمد وتقلل عدد مرات توصيل الأنابيب؛ بينما أنابيب 3 أمتار مناسبة أكثر لمواقع العمل المحدودة بالمساحة أو النقل أو ظروف التشغيل اليدوي. سرعة الرفع السريع 28 م/دقيقة وسرعة التغذية السريعة 42 م/دقيقة تُستخدمان بشكل أساسي للحركات غير المتعلقة بالحفر.

💨 نطاق ضغط الهواء 1.65–8 ميجاباسكال يناسب ظروف DTH المختلفة

ضغط العمل الموصى به لحفر DTH بالمطرقة السفلية هو 1.65–8 ميجاباسكال، واستهلاك الهواء 16–96 م³/دقيقة. تتطلب الآبار العميقة فئة 1000 متر والقطر الكبير في الصخور الصلبة متطلبات عالية لضغط وتدفق ضاغط الهواء. يجب أن يعتمد الاختيار على مواصفات المطرقة السفلية وقطر الحفر وعمق البئر والارتفاع وصلابة الطبقة الصخرية، وليس فقط على الضغط المقدر.

💎 الصخور الصلبة المتكاملة يمكن استخدام مطرقة DTH متوسطة إلى عالية الضغط

عند دخول طبقات صخرية متكاملة نسبيًا مثل الحجر الجيري والحجر الرملي والجرانيت، يمكن تجهيز مطرقة DTH متوسطة أو عالية الضغط للحفر. يجب ضمان تشحيم المطرقة السفلية وحالة لقمة الحفر والتنظيف المستمر للبئر أثناء الحفر العميق في الصخور الصلبة؛ إذا انخفض طرد الفتات أو تقلب ضغط الهواء أو زادت مقاومة الدوران بشكل غير طبيعي، يجب تحديد تسرب الهواء أو تراكم الفتات في قاع البئر أو تآكل اللقمة في الوقت المناسب.

🌧️ الطبقات الترابية والطينية والرملية والحصوية مناسبة للحفر الدوراني بالطين

يمكن استخدام الحفر الدوراني بالطين أو التغليف أو طرق أخرى لتثبيت البئر في الطبقات السطحية المفككة. بالنسبة للآبار العميقة 1000 متر، يعد استقرار قسم البئر العلوي مهمًا بشكل خاص، لأنه بمجرد حدوث انهيار أو تضيق أو مشاكل في التغليف في المرحلة المبكرة، تزداد مخاطر وتكاليف معالجة الحفر العميق اللاحق بشكل كبير.

🧱 الصخور المتأثرة بالتجوية ومناطق التصدع والطبقات المختلطة

تمر العديد من الآبار العميقة بتغيرات متتالية من الغطاء المفكك والصخور المتأثرة بالتجوية ومناطق التصدع والطبقات الصخرية المتكاملة. يمكن لـ WRT1000 استخدام الطين أو التغليف لتثبيت البئر في الجزء العلوي، ثم التبديل إلى DTH بعد دخول الصخور الصلبة المستقرة. في مناطق التصدع، يجب تقليل التغذية وتعزيز تنظيف البئر ومعالجة الكتل المتساقطة والتضيق حسب حالة جدار البئر.

💧 الطبقات المائية القوية وأقسام البئر ذات التدفق العالي

بعد دخول الطبقة المائية الرئيسية، تؤثر زيادة كمية المياه في البئر على طرد الفتات ودورة الحفر بالمطرقة السفلية. يجب تسجيل عمق الطبقات المنتجة للمياه الرئيسية أثناء الحفر، وضبط إمداد الهواء وتنظيف البئر وخطة التغليف وفقًا لكمية التدفق. في مرحلة إتمام البئر، يجب أيضًا تركيب أنابيب التصفية وأقسام العزل المائي ونوع المضخة النهائي بناءً على توزيع الطبقات المائية.

🏜️ المناجم الجافة والمشاريع النائية يمكنها الاستفادة من مزايا الحفر الهوائي

في الطبقات الصخرية المناسبة، يعتمد حفر DTH الهوائي بشكل أقل على كميات كبيرة من ماء الطين، مما يجعله مناسبًا للمناجم الجافة والزراعة النائية ومواقع العمل التي تعاني من نقص المياه. كما يسهل الهيكل المثبت على شاحنة التنقل بين مواقع حفر متعددة بعيدة، مما يجعل WRT1000 أكثر ملاءمة لمشاريع تطوير المياه الجوفية واسعة النطاق.

🌾 الري الزراعي العميق وإمداد المياه للمزارع الكبيرة

بالنسبة للأراضي الزراعية ذات منسوب المياه الجوفية العميق والمزارع الكبيرة ومناطق الرعي، يمكن استخدام WRT1000 لآبار الري العميقة وآبار إمداد المياه للماشية. يجب تحديد قطر وعمق البئر النهائيين في كل مشروع بناءً على سمك الطبقة المائية وكمية المياه المتوقعة ونوع المضخة وحجم أنابيب البئر.

🏘️ إمداد المياه للبلديات والمجتمعات الكبيرة

يمكن للقرى والمجتمعات والمرافق العامة استخدام WRT1000 لتطوير المياه الجوفية العميقة. بالنسبة لمشاريع الإمداد طويلة الأجل، يجب إجراء المسح الهيدروجيولوجي وتقييم جودة المياه قبل بدء الحفر، ثم تحديد الطبقة المائية المستهدفة، بدلاً من الحفر فقط وفقًا لأقصى عمق للجهاز.

🏭 آبار المياه في المناطق الصناعية والمشاريع الكبيرة

يمكن للمصانع والمناطق الصناعية ومخيمات البناء الكبيرة استخدام WRT1000 لحفر آبار المياه المساعدة للإنتاج وآبار مياه الشرب وآبار غسيل المعدات. توفر القدرة على القطر الكبير والتكوين العميق مساحة أكبر لإتمام مشاريع إمداد المياه عالية التدفق.

⛏️ إمداد المياه في المناجم ونزح المياه من المناجم

WRT1000 مناسبة لإمداد المياه لمخيمات المناجم ومكافحة الغبار وغسيل المعدات ومياه الإنتاج المساعدة، ويمكنها أيضًا القيام بجزء من آبار نزح المياه في المناجم وفقًا للتصميم الهيدرولوجي. ظروف الطرق في المناجم معقدة، ويجب قبل الدخول التأكد من قدرة الهيكل المثبت على شاحنة على اجتياز الطرق والمنحدرات والمنعطفات وقدرة تحمل المنصة.

♨️ الاستكشاف الجيوتقني وآبار التدرج الحراري

عمق الحفر فئة 1000 متر مناسب أيضًا لبعض أعمال الاستكشاف الجيوتقني وآبار التدرج الحراري والتحقق الجيولوجي العميق. تتطلب مشاريع الطاقة الحرارية الأرضية أيضًا مراعاة درجة حرارة الطبقات ودرجة التغليف ووسط الدوران ومتطلبات تدعيم الآبار، ويجب تجهيز آبار التطوير الحراري الرسمية بأدوات الحفر ونظام إتمام البئر وفقًا لتصميم متخصص.

🧵 رافعتان مساعدتان 4 طن + 3 طن تزيدان كفاءة العمليات الميدانية

الجهاز مجهز برافعة مساعدة كبيرة 4 طن ورافعة مساعدة صغيرة 3 طن، ويمكن استخدامهما لنقل المطرقة السفلية وأنابيب الحفر والتغليف وأنابيب الهواء والملحقات الميدانية. مشاريع الآبار العميقة 1000 متر تتطلب أدوات أكثر وأثقل، والرافعتان تساعدان في تقليل المناولة اليدوية وتحسين تنظيم موقع الحفر.

⚡ محرك ديزل 194 كيلوواط يدعم الحفر العميق طويل الأمد

الجهاز مزود بمحرك ديزل بقوة 194 كيلوواط لتوفير الطاقة لأنظمة الدوران والتغذية والرفع والأنظمة المساعدة. أثناء الحفر العميق في الصخور الصلبة لفترات طويلة، يجب التركيز على صيانة تبريد المحرك وفلتر الهواء ونظام الوقود، وفي المواقع ذات الغبار الكثيف يجب زيادة تكرار تنظيف الفلاتر والمبردات.

📦 وزن الجهاز 26 طن وارتفاع النقل 4.23 متر يتطلبان تخطيطًا مسبقًا

يبلغ وزن الجهاز حوالي 26 طنًا، وأبعاد النقل حوالي 10.8 × 2.5 × 4.23 متر. يحسن الهيكل المثبت على شاحنة كفاءة التنقل على الطرق، لكن ارتفاع النقل 4.23 متر يعني أنه يجب قبل الدخول التحقق من حدود ارتفاع الطرق والجسور والخطوط العلوية ومداخل المصانع والعوائق العلوية الأخرى.

⚠️ ملاحظات التشغيل والتنقل لحفارة الآبار المثبتة على شاحنة ببرج مستقيم

يجب فحص هيكل الشاحنة وهيكل البرج المستقيم والنظام الهيدروليكي ورأس الطاقة والرافعات وأنابيب الحفر وأنابيب الهواء عالية الضغط يوميًا قبل بدء العمل؛ ومراقبة ضغط الهواء وعزم الدوران وطرد الفتات والمياه ومقاومة رفع الأنابيب باستمرار أثناء الحفر العميق؛ وقبل التنقل، يجب إعادة البرج وآليات العمل إلى حالة النقل الآمن وتثبيت المعدات وفقًا لمتطلبات النقل البري.

نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق البئر ونتائج إتمام البئر على ظروف الموقع الفعلية.

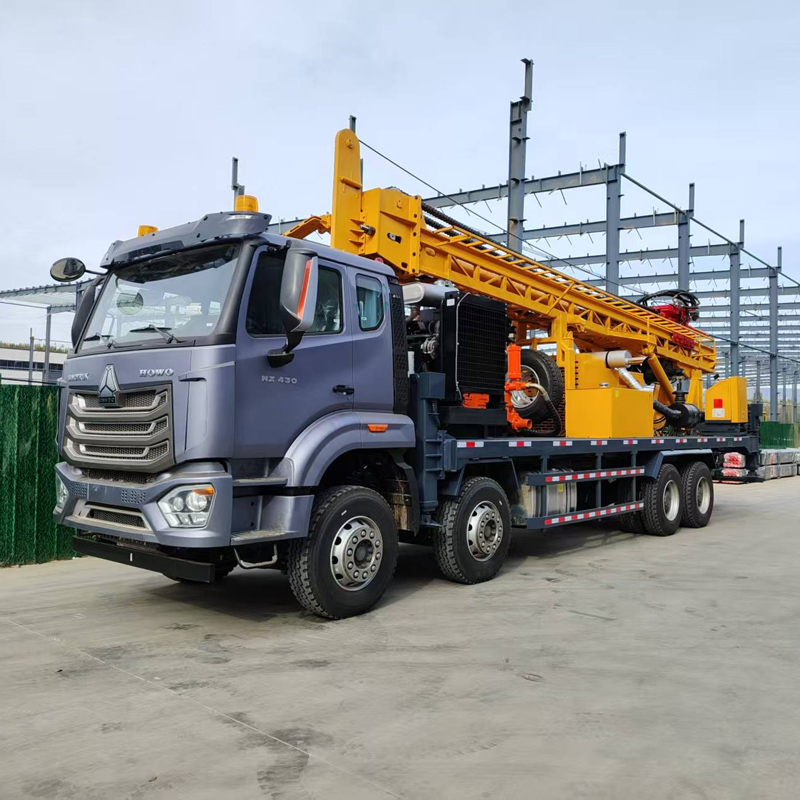

📊 المواصفات الفنية الرئيسية
