CR1200P

⛏️ CR1200P حفارة نوى صخرية هيدروليكية كاملة محمولة ومقسمة لعمق 1200 متر

تخدم CR1200P بشكل أساسي مهام الاستكشاف العميق في المناطق الجبلية العالية والغابات والمناجم النائية. إنها تجمع بين قدرة استخراج النوى لفئة 1200 متر وطريقة النقل المقسم، ومناسبة للمشاريع التي تم فيها التحكم الأولي في جسم الخام، ولكن الموارد العميقة لا تزال بحاجة إلى التحقق، وحيث يصعب وصول الحفارات الكبيرة المجنزرة إلى موقع الحفر بسبب الطرق الحالية.

🌐 تحديد فئة 1200 متر يميل أكثر نحو التحكم في الموارد العميقة

العمق المرجعي للحفر BQ هو 1500 متر، وNQ هو 1200 متر، وHQ هو 700 متر. مقارنة بمعدات فئتي 600 متر و800 متر، فإن CR1200P أكثر ملاءمة لتمدد جسم الخام عمقياً، والتوسع الخارجي، وحفر ترقية الموارد، ويمكن استخدامها للتحقق من مساحة التمعدن الثانية، أو البنى العميقة، أو الشذوذات العميقة.

🥇 استكشاف مناجم الذهب العميقة والموارد البديلة للمناجم

عند البحث عن موارد بديلة في المناجم المنتجة، غالباً ما يكون من الضروري ترتيب حفر من محيط منطقة التعدين الحالية أو منصات جبلية باتجاه العمق. يمكن لـ CR1200P الحفر بزوايا تتراوح بين 45° و90°، ومن خلال النوى الصخرية العميقة يمكن تحديد ما إذا كان جسم الخام يستمر في الانحدار، وتوفير أساس جيولوجي لتوسيع المناجم وزيادة الاحتياطيات والتخطيط العميق.

🟠 التحقق العميق من مناجم النحاس الكبيرة والأنظمة متعددة المعادن

غالباً ما تصاحب مناجم النحاس الكبيرة والمناجم متعددة المعادن تغطية سميكة، وتغيرات معقدة، وبنى تكتونية متعددة الأطوار. يمكن لحفر فئة 1200 متر اختراق نطاق رأسي أكبر، وبعد الحصول على نوى متصلة، يمكن استخدامها لتحليل مركز التمعدن، وملامسة الصهارة، ونطاقات التغير، وعلاقات التحكم بالصدوع.

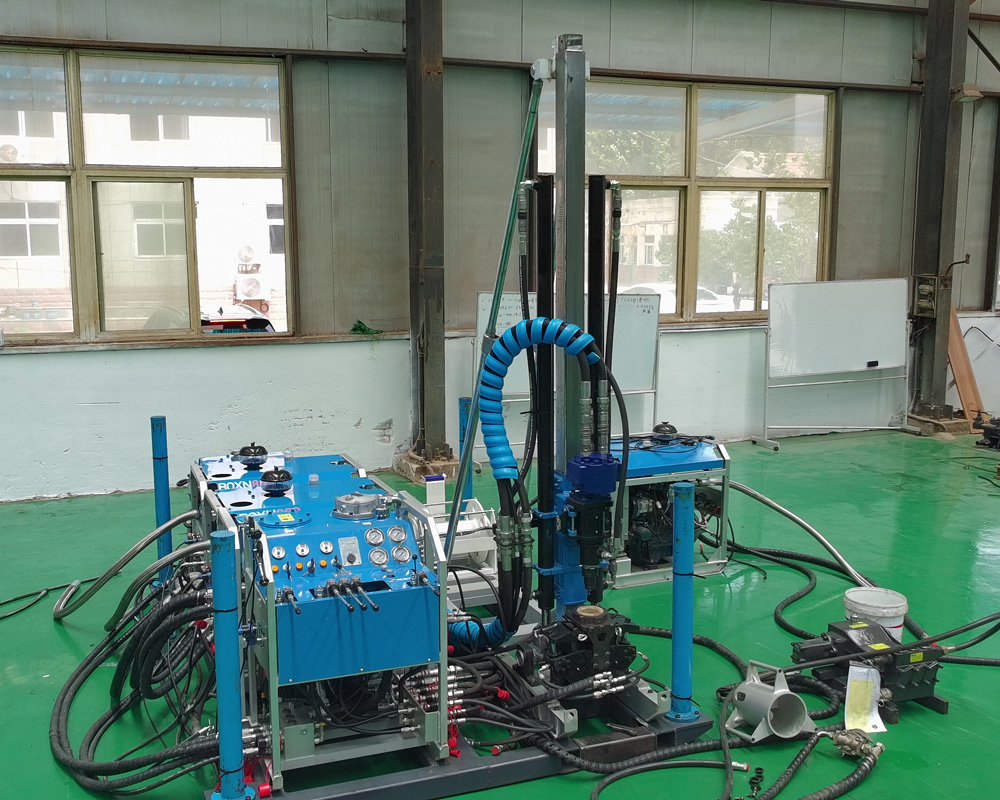

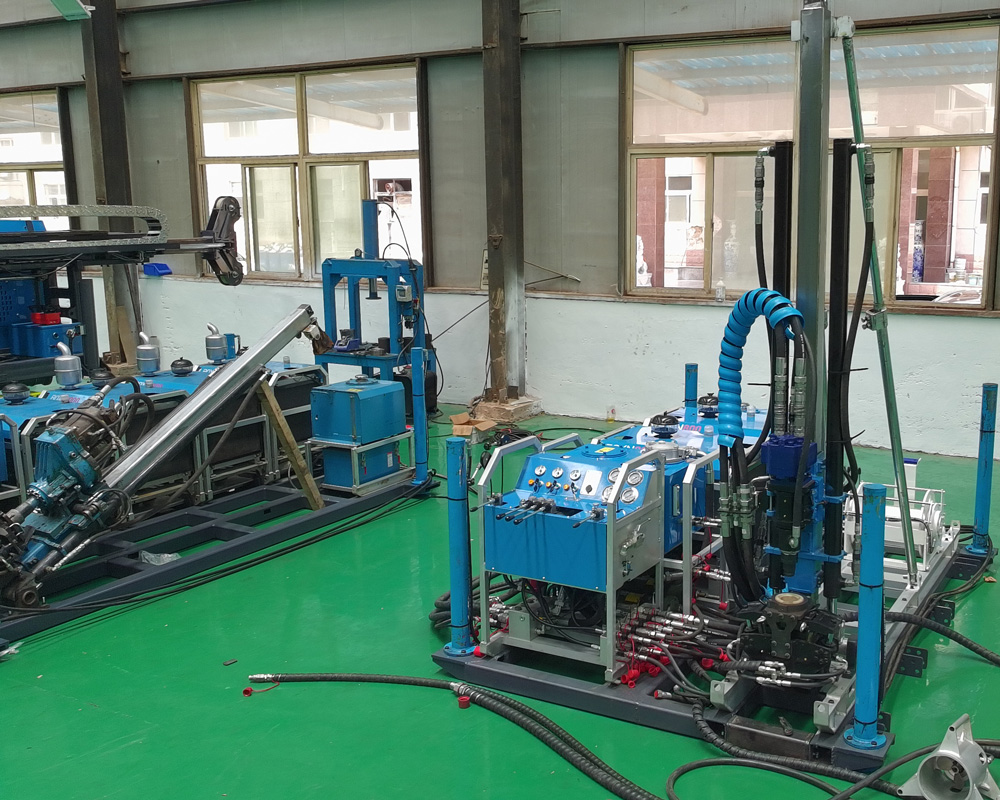

🏔️ البنية المقسمة تقلل من عتبة دخول المعدات للمشاريع النائية

عادةً ما تكون أنظمة الطاقة والهيدروليكية أكبر في حفارات الحفر العميق، وإذا تم النقل كوحدة واحدة، فإن ذلك يتطلب شروطاً عالية للطرق والرفع. تقوم CR1200P بتقسيم المعدات إلى عدة وحدات وظيفية، ويمكن إدخالها على دفعات وفقاً لقدرة النقل في الموقع. لا يزال التخطيط المسبق للانحدارات ونقاط الرفع وإمدادات المياه والطاقة وقطع الغيار ضرورياً.

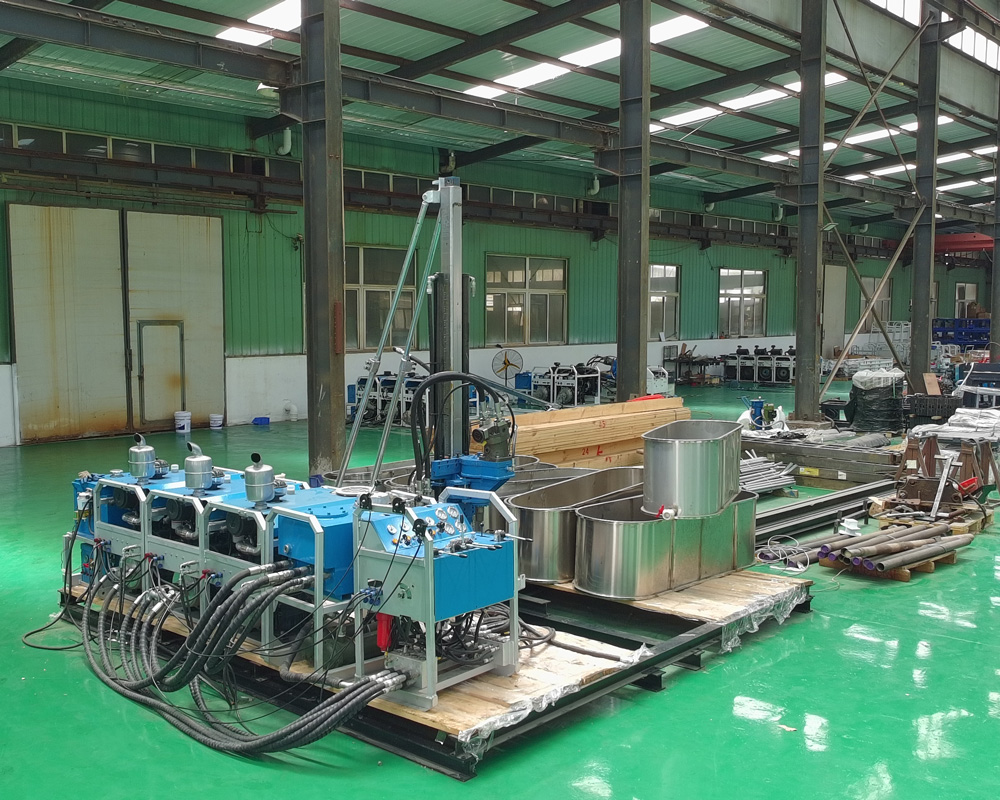

🔄 عزم دوران 1360 نيوتن متر ونطاق سرعة 1500 دورة في الدقيقة

يستخدم رأس الدوران محرك مكبس متغير الإزاحة وناقل حركة تروس، مع أقصى عزم دوران 1360 نيوتن متر وأقصى سرعة 1500 دورة في الدقيقة، ويدعم التأرجح أو الإزاحة الجانبية. تختلف متطلبات السرعة وعزم الدوران بشكل كبير في مراحل الحفر العميق المختلفة، ويجب ضبطها ديناميكياً وفقاً لخصائص الصخور وقطر الحفرة وحمل سلسلة الحفر.

💪 قوة سحب 130 كيلو نيوتن لا تغني عن إدارة جيدة داخل الحفرة

قوة دفع CR1200P هي 67 كيلو نيوتن وقوة السحب 130 كيلو نيوتن. بالنسبة لحفر فئة 1200 متر، فإن التحكم في انحراف الحفرة، والحفاظ على استقرار جدار الحفرة، وتقليل احتكاك سلسلة الحفر أكثر أهمية من مجرد زيادة قوة السحب. إذا استمرت مقاومة رفع الأنابيب في الزيادة، فيجب إجراء تدوير أو فحص أو معالجة لجدار الحفرة في الوقت المناسب.

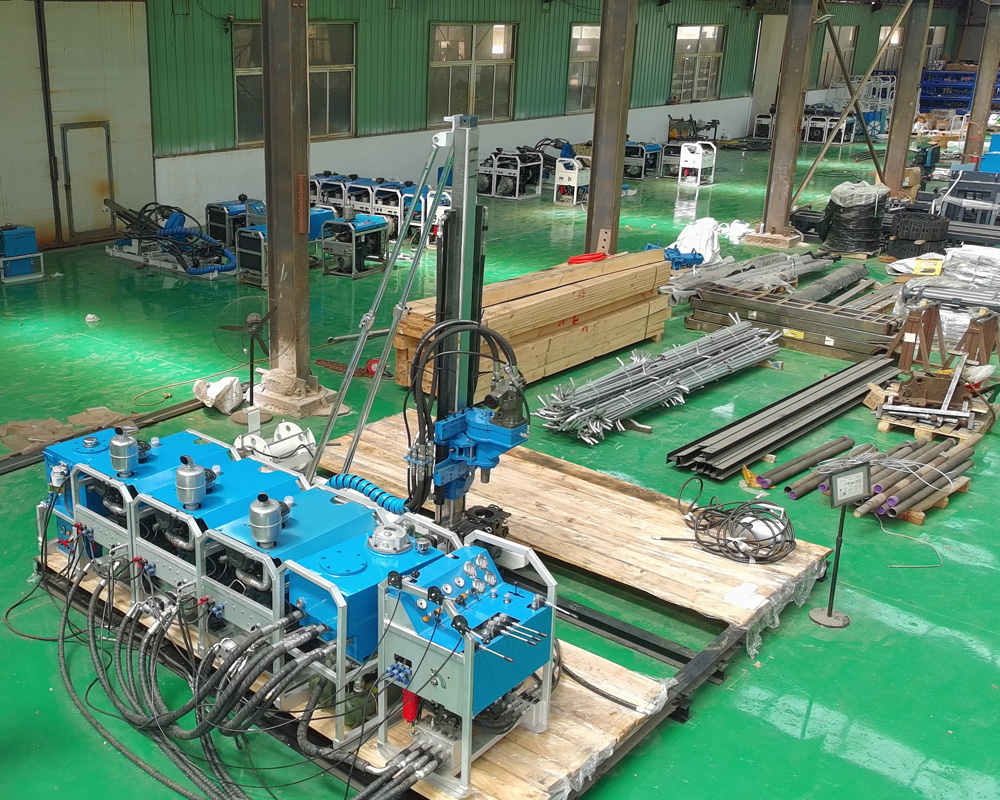

🧵 سعة حبل 1400 متر مناسبة للاستخراج المستمر للنوى في الحفر العميق

سعة لف الحبل للونش هي 1400 متر، باستخدام حبل سلكي بقطر 6 مم، وسرعة رفع 116 متر/دقيقة. مسافة رفع الأنبوب الداخلي طويلة في الحفر العميق، ويكون استخدام الحبل السلكي متكرراً، لذلك يجب إنشاء سجلات فحص واستبدال، وإجراء فحوصات دورية للأسلاك المكسورة والتآكل والانبعاجات ووصلات نهاية الحبل.

🛢️ مضخة رئيسية 250 لتر/دقيقة تدعم نظام هيدروليكي عالي الحمل

معدل تدفق المضخة الرئيسية هو 250 لتر/دقيقة وضغط 25 ميجا باسكال، وخزان الزيت الرئيسي 250 لتر، وطريقة التحكم يدوية بالإضافة إلى تحكم تجريبي. يساعد معدل التدفق الهيدروليكي الكبير في التشغيل المستمر للحفر العميق، ولكنه يتطلب أيضاً مزيداً من الاهتمام بترشيح الزيت الهيدروليكي والتحكم في درجة الحرارة وصيانة خطوط الضغط العالي.

💧 معدل تدفق طين 150 لتر/دقيقة مناسب لمسافات حفر أطول

معدل تدفق مضخة الطين هو 150 لتر/دقيقة وضغط 7 ميجا باسكال. في الحفر العميق، تكون مسافة حمل فتات الصخور طويلة، ويقوم الطين بوظائف التبريد والتشحيم وحماية جدار الحفرة. عند مواجهة فقدان دوران عميق أو شقوق مائية أو مناطق مكسورة، يجب تعديل خصائص الطين في الوقت المناسب وفقاً لتغيرات عودة الماء وضغط المضخة.

⚡ طاقة ديزل بقدرة 147 كيلو واط وخيار كهربائي

قوة محرك الديزل المطلوبة ≥147 كيلو واط، ويمكن أيضاً استخدام مجموعة محركات كهربائية 30 كيلو واط × 4. تولي المشاريع الميدانية النائية أهمية أكبر للطاقة المستقلة وإمدادات الوقود؛ وبالنسبة للمنصات الثابتة في المناجم التي لديها مصدر طاقة مستقر، يمكن اختيار التكوين الكهربائي وفقاً لتكاليف الطاقة وشروط الصيانة.

🪨 الصدوع العميقة ومناطق التكسير وفقدان الدوران

عند دخول الحفر العميق إلى مناطق الصدوع، قد تظهر نوى مكسورة، وضغط مضخة غير طبيعي، وانخفاض عودة الماء، أو سقوط كتل من جدار الحفرة. في هذه الحالة، يجب تقليل الصدمات الميكانيكية، وتقصير فترات الحفر، ومعالجة شذوذ الدوران في الوقت المناسب. في حالات الفقدان الشديد، يجب الجمع بين استخدام أنابيب التغليف أو سد الفقدان أو حماية الأجزاء، وعدم السعي الأعمى لزيادة التقدم.

🌍 الاستخدامات النموذجية

يمكن استخدام CR1200P للاستكشاف العميق لمناجم الذهب والنحاس والليثيوم والنيكل والحديد والرصاص والزنك والمعادن المتعددة، كما تناسب المسوحات الجيولوجية العميقة في المناطق النائية، والتحقق من البنى، والتوسع الخارجي للمناجم، ومشاريع ترقية الموارد.

🛡️ يجب إيلاء المزيد من الاهتمام لإدارة قطع الغيار في مشاريع الحفر العميق النائية

في مواقع التعدين النائية، يكون وقت انتظار قطع الغيار بعد التوقف مكلفاً، لذا يجب تجهيز الموقع بالأختام الشائعة والفلاتر والوصلات السريعة وقطع غيار الحبال السلكية وأدوات الحفر ومواد الطين، وإنشاء خطة صيانة دورية لأنظمة الطاقة والهيدروليك والونش والماسك.

⚠️ ملاحظات حول الحفر العميق

قبل بدء الحفر، يجب التأكد من استقرار المنصة واتجاه الحفرة ومخزون أنابيب الحفر ومصدر المياه وإمدادات الطاقة؛ وبعد تجميع الوحدات، يجب فحص الوصلات الهيدروليكية والوصلات الميكانيكية عنصراً بعنصر؛ وعند الدخول في مرحلة الحفر العميق، يجب تسجيل عزم الدوران وضغط المضخة وعودة الماء ومقاومة رفع الأنابيب باستمرار، ومعالجة أي شذوذ اتجاهي في الوقت المناسب.

نظراً لاختلاف الظروف الجيولوجية الفعلية والأدوات داخل الحفرة وزوايا الحفر وطرق التشغيل، فإن كفاءة الحفر النهائية والعمق واستخلاص النوى تعتمد على ظروف الموقع الفعلية.

📊 المعلمات التقنية الرئيسية
