حفارة اللب المتكاملة

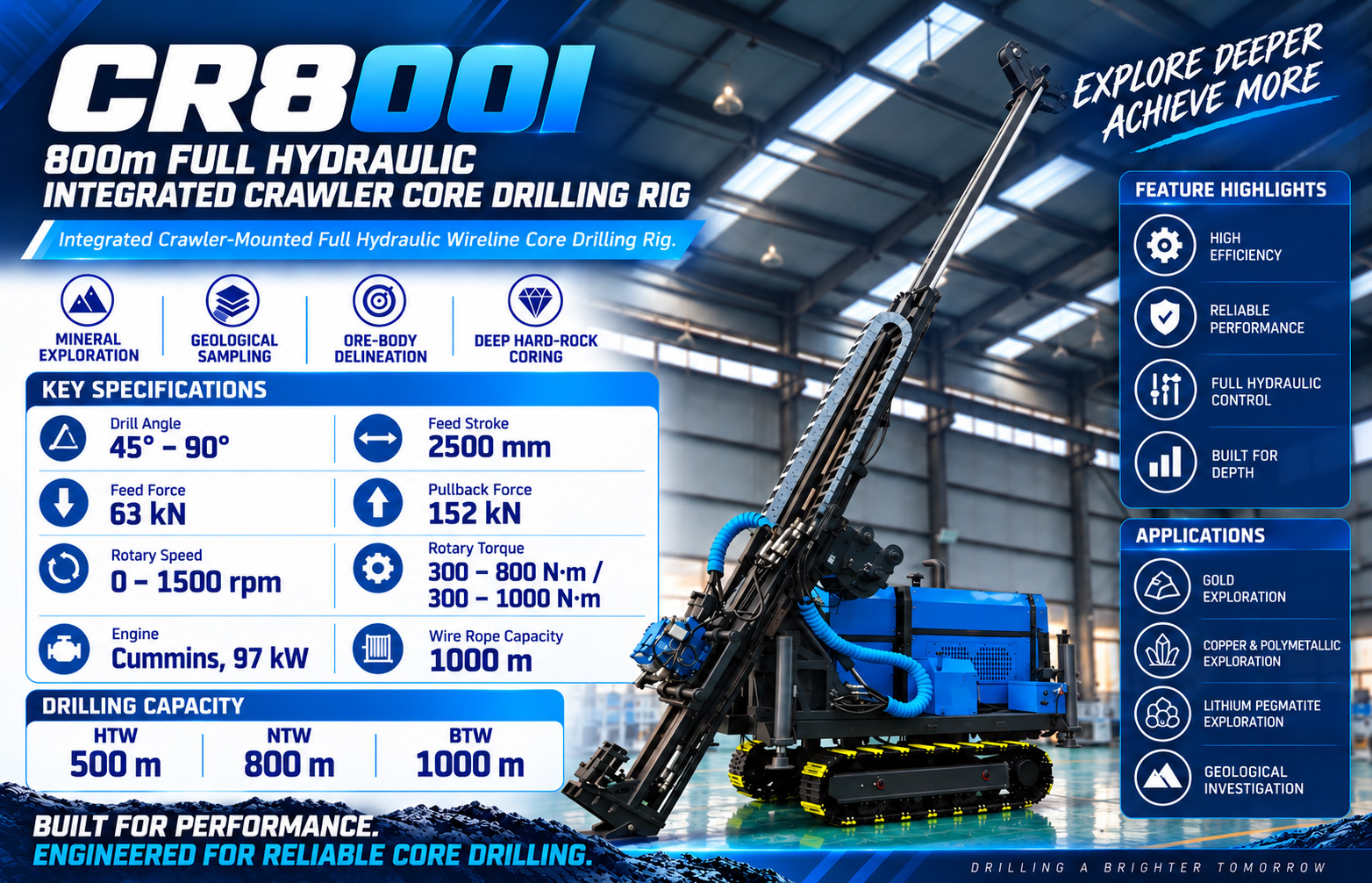

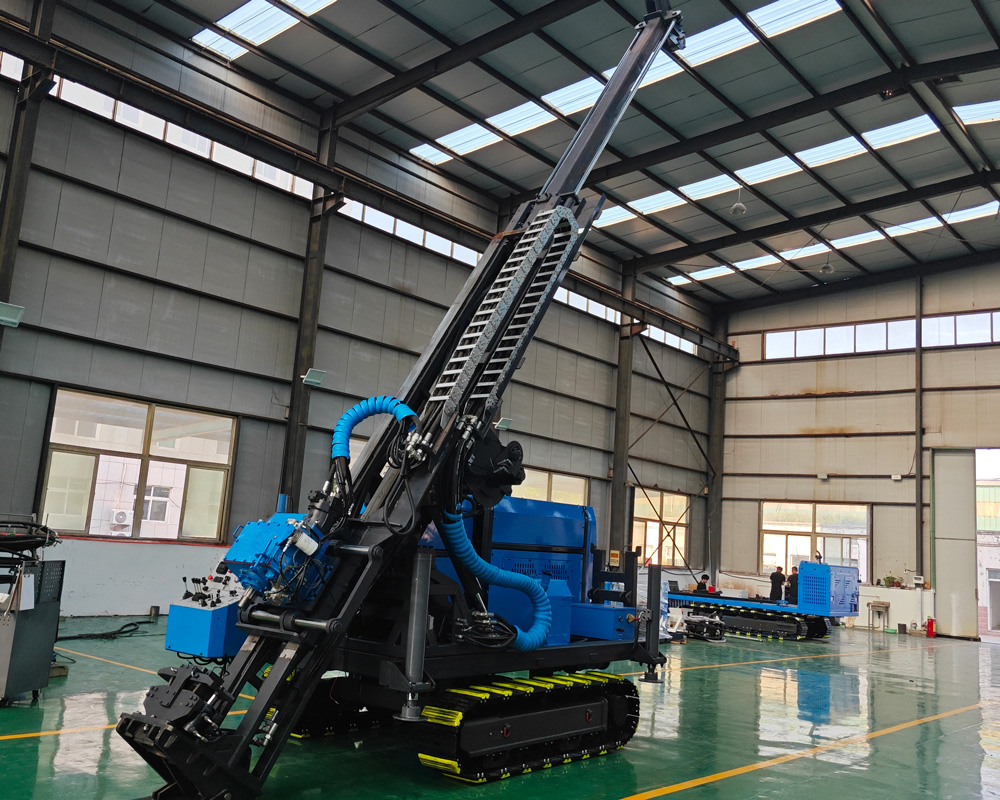

CR800I هو جهاز حفر أساسي مجنزر هيدروليكي كامل متكامل مصمم لمهام استكشاف المعادن متوسطة العمق. يعتمد الجهاز تصميمًا متكاملًا يجمع الأنظمة الرئيسية مثل الطاقة والهيدروليك والبرج ورأس الطاقة والونش ودورة الطين على منصة واحدة، مما يقلل من أعمال التجميع في الموقع، وهو مناسب بشكل خاص لمناطق التنقيب والمشاريع الجيولوجية حيث تكون نقاط الحفر متفرقة وتتطلب انتقالات متكررة لمسافات قصيرة.
تم تصنيف هذا الطراز وفقًا لعمق حفر مرجعي يبلغ 800 متر بمواصفات NTW، بينما يبلغ العمق المرجعي لمواصفات HTW 500 متر، وBTW 1000 متر. يمكن اختيار المواصفات المختلفة بناءً على قطر الثقب المستهدف وحجم النواة وظروف الطبقات وعمق المشروع. بالنسبة لمناطق التعدين التي أكملت بالفعل المسوحات السطحية أو التحقق من الشذوذ أو التنقيب بالثقوب الضحلة، يمكن لـ CR800I تنفيذ مهام تتبع الأجسام الخام، والتحكم المكثف، والتحقق من الموارد متوسطة العمق.
في رواسب الذهب من نوع العروق الكوارتزية، ورواسب الذهب المرتبطة بمناطق القص، والرواسب المرتبطة بالتغيرات التركيبية، غالبًا ما تتميز الأجسام الخام بامتداد مائل وانقطاع وإعادة ظهور موضعي. يدعم CR800I زوايا حفر تتراوح بين 45° و90°، مما يسمح بترتيب ثقوب مائلة وفقًا لانحدار الجسم الخام واتجاه خطوط التنقيب، بحيث يخترق الحفر منطقة التمعدن بزاوية أكثر منطقية، مما يوفر بيانات أساسية لتحديد سمك الجسم الخام واتجاهه وانحداره واستمراريته العميقة.
في استكشاف النحاس والرصاص والزنك والمعادن المتعددة، غالبًا ما يخترق الحفر الواحد طبقات الغطاء والصخور المحيطة ومناطق التغيير ومناطق التكسر وأجزاء التمعدن بشكل مستمر. يمكن لنظام التغذية الهيدروليكي الكامل ضبط حالة التغذية وفقًا لتغيرات الطبقات، ويوفر رأس الطاقة نطاق سرعة من 0 إلى 1500 دورة في الدقيقة، مع خيارين لناقل الحركة: السرعة العالية وعزم الدوران، مما يساعد على اختيار معايير الحفر الأنسب عند التنقل بين الصخور المختلفة.
غالبًا ما تتطلب أجسام البيغماتيت الحاملة للسبودومين والمعادن النادرة الأخرى نوى مستمرة لتحديد سمك العرق وحدوده وتجمعاته المعدنية وامتداده العميق. CR800I مناسب للحفر المائل أو شبه العمودي ضمن نطاق متوسط العمق، ويمكن استخدام النوى المستخرجة في التوثيق الجيولوجي، وتقسيم الطبقات، وقياسات البنية، وأخذ العينات للتحليل، مما يوفر بيانات أساسية لبناء نموذج الجسم الخام لاحقًا.

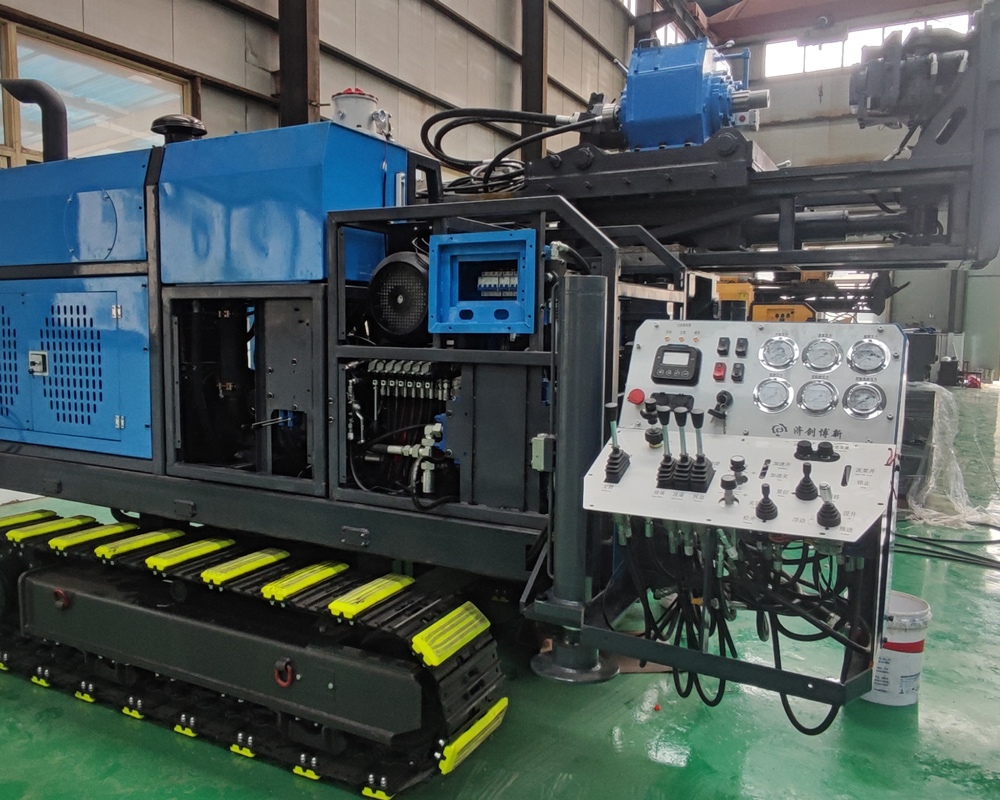

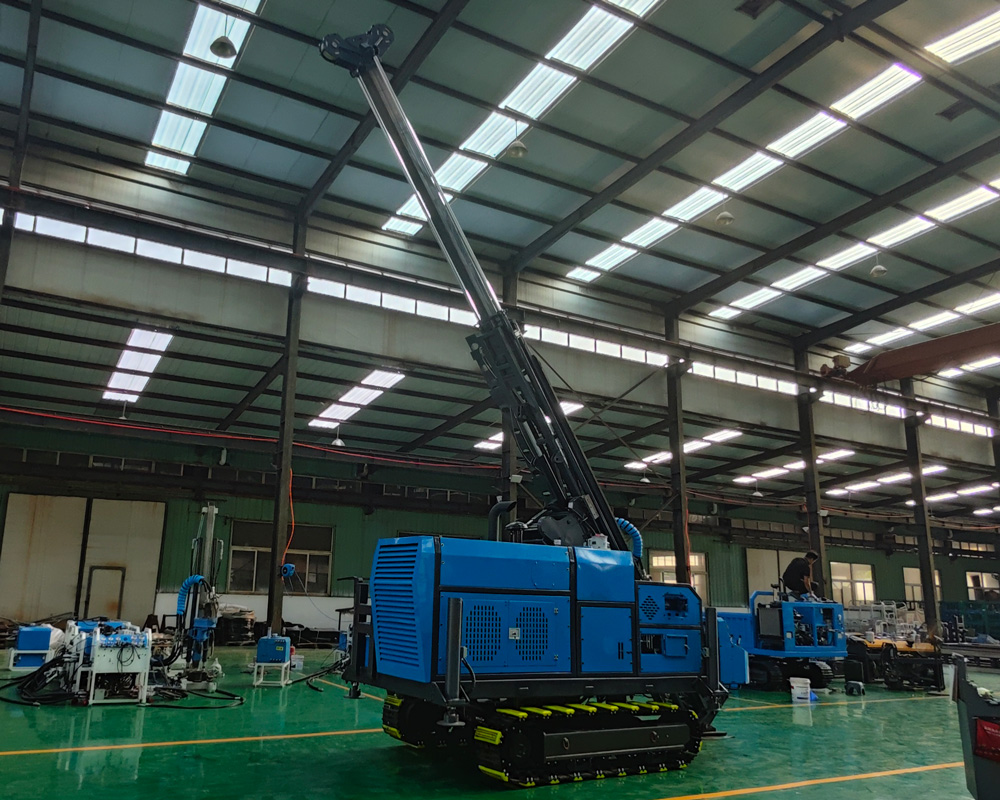

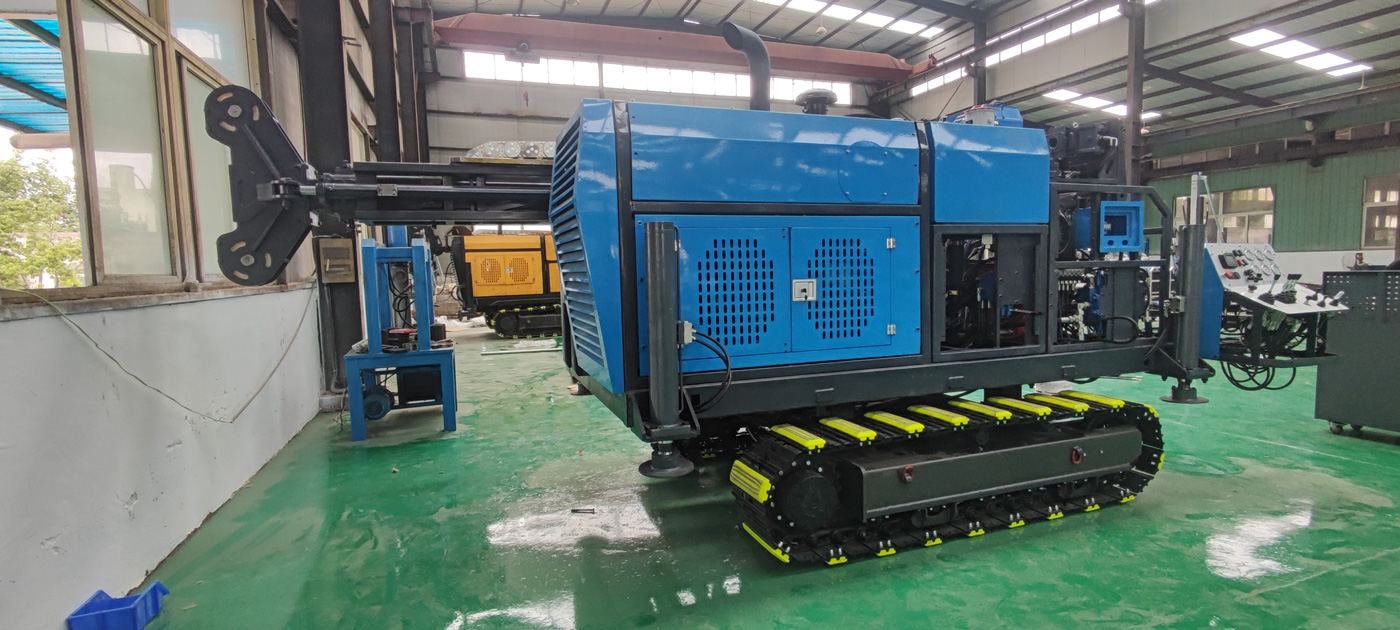

تبلغ سرعة المشي الهيدروليكي الكامل للمجنزر حوالي 2.5 كم/ساعة، بزاوية تسلق مرجعية تبلغ 30°. في طرق المناجم الحصوية، ومنصات التنقيب الجبلية، والطرق المؤقتة، والمواقع غير المعبدة بالكامل، يكون الهيكل السفلي المجنزر أكثر ملاءمة لإعادة التموضع من المعدات الثابتة. تبلغ أبعاد النقل للجهاز حوالي 5000 × 1800 × 2550 مم، ووزنه حوالي 5800 كجم، مما يوازن بين الاستقرار الهيكلي وقابلية النقل والحركة في الموقع.

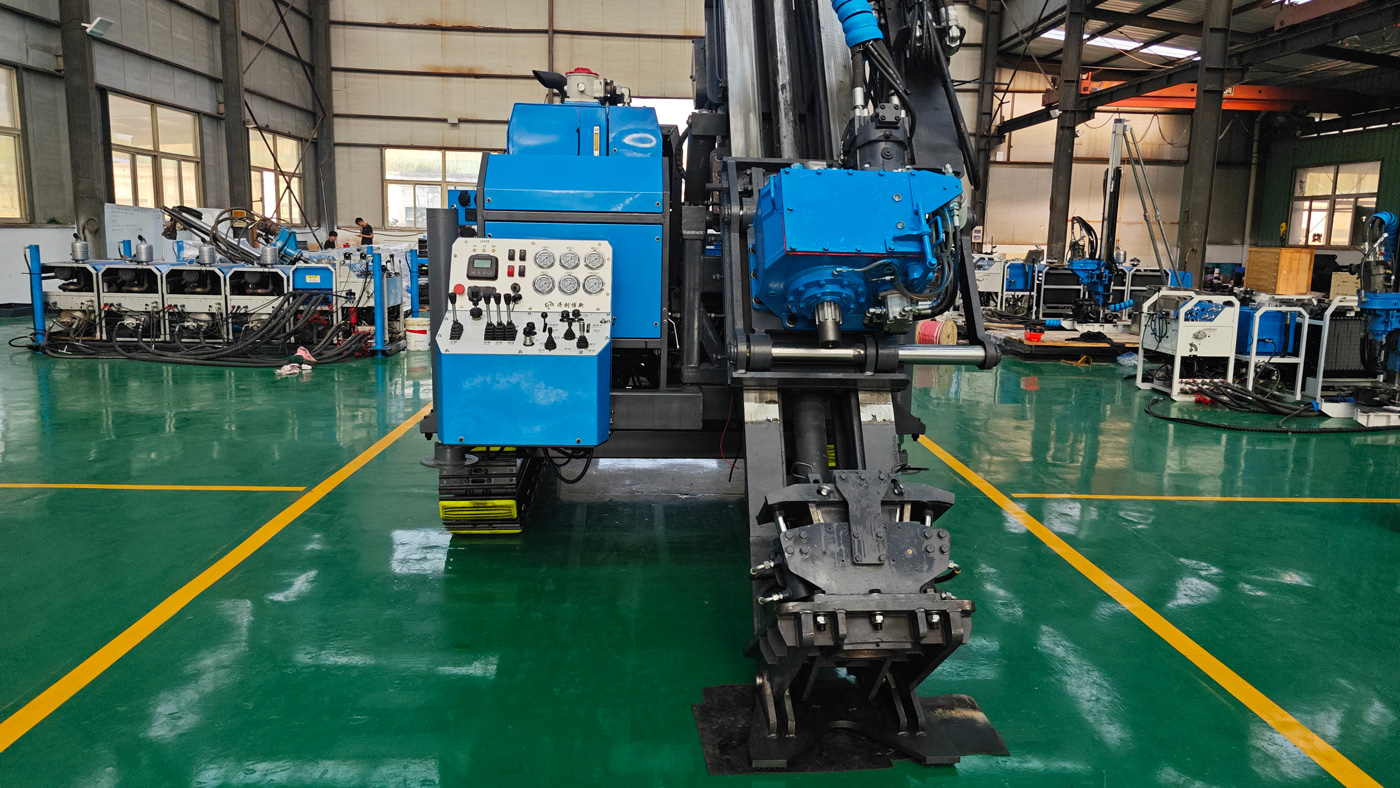

يعتمد البرج هيكلًا متكاملًا ملامسًا للأرض، بزاوية حفر من 45° إلى 90°، وشوط تغذية 2500 مم. أثناء التشغيل، يمكن للبرج أن يشكل دعمًا ثابتًا للحفر مباشرة، مما يساعد على تقليل الاهتزاز والانحراف أثناء الحفر. بالنسبة للحفر المائل، يجب تسوية الموقع وتثبيت الجهاز مسبقًا لتجنب تأثير هبوط المنصة على التحكم في انحراف البئر.
مع زيادة عمق الحفر، يزداد وزن عمود الحفر واحتكاك جدار البئر والتضيق الموضعي تدريجيًا. يوفر CR800I قوة سحب تبلغ 152 كيلو نيوتن وقوة تغذية تبلغ 63 كيلو نيوتن، ليس فقط للحفر العادي ولكن أيضًا لتوفير قدرة احتياطية لرفع أدوات الحفر والتعامل مع بعض الأجزاء المعقدة واستعادة الأدوات. في الممارسة العملية، يجب تجنب الاعتماد فقط على زيادة قوة السحب لمعالجة الانحشار، بل يجب الجمع بين مقاومة البئر ودورة الطين وتغيرات الطبقات لتقييم الوضع.

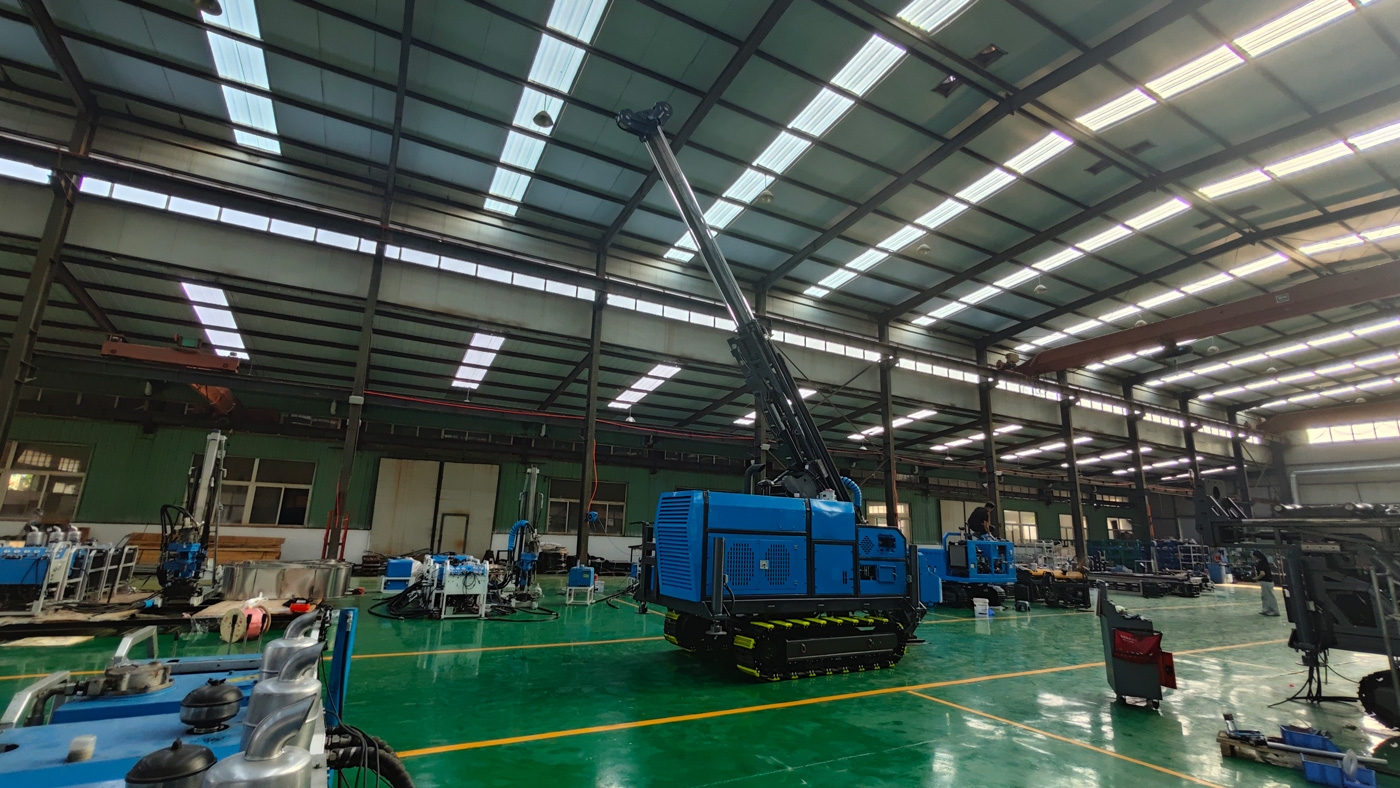

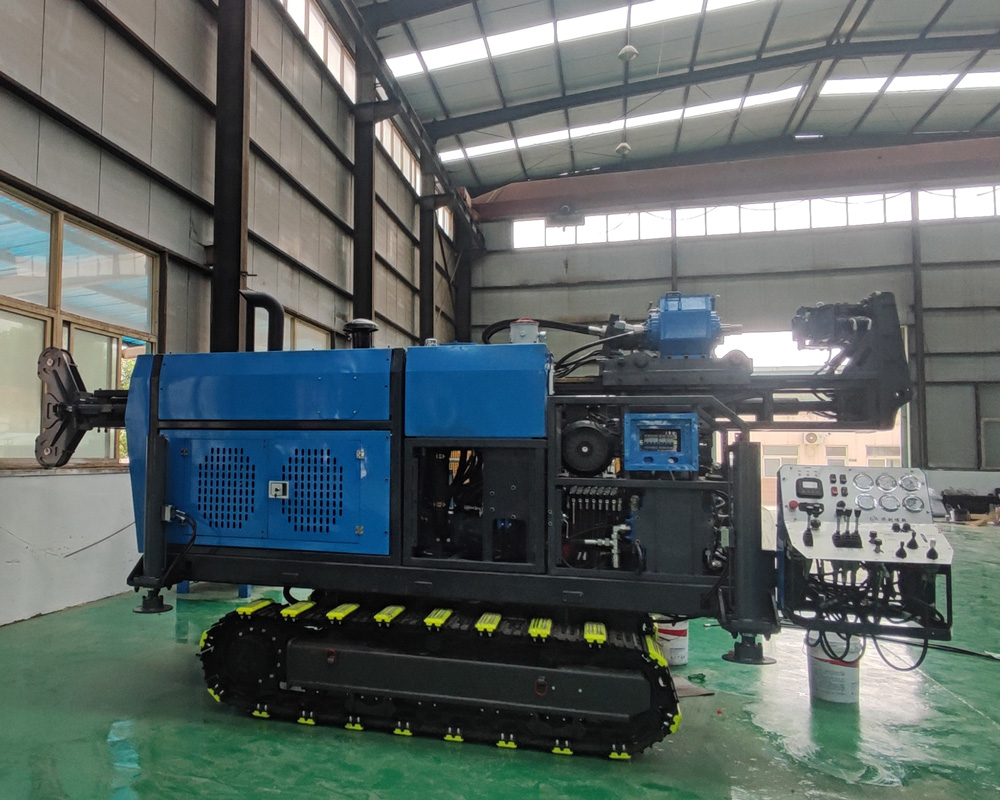

يتراوح عزم دوران رأس الطاقة في الوضع عالي السرعة حوالي 300-800 نيوتن متر، وفي وضع عزم الدوران حوالي 300-1000 نيوتن متر، بسرعة 0-1500 دورة في الدقيقة، ونسبة نقل عالية السرعة 1:2.2، ونسبة منخفضة 1:3. عادةً ما تتطلب الطبقات الصخرية الصلبة الكاملة تركيزًا أكبر على سرعة ثابتة ومطابقة لقمة الحفر، بينما في الأجزاء المكسورة أو ذات المقاومة العالية أو التي تتطلب عزم دوران أعلى، يجب تقليل السرعة وزيادة نسبة العمل بعزم الدوران.
تستخدم المضخة الرئيسية مضخة مكبسية متغيرة من سلسلة A11 بضغط أقصى 30 ميجا باسكال؛ وتستخدم المضخة المساعدة مضخة مكبسية متغيرة من سلسلة A10 بضغط أقصى 20 ميجا باسكال. تعتمد الصمامات الرئيسية والمساعدة وصمامات السير على مفهوم التحكم الحساس للحمل، مما يسمح بتوزيع التدفق الهيدروليكي وفقًا لمتطلبات المشغلات. بالنسبة للحفر المستمر لفترات طويلة، تؤثر نظافة الزيت الهيدروليكي وحالة المرشحات ودرجة حرارة النظام بشكل مباشر على استجابة المعدات وعمر المكونات.
تم تجهيز الجهاز بنظام تبريد هوائي مدمج، بالإضافة إلى مبادل حراري مائي عالي الطاقة. خلال المواسم الحارة، أو في المناجم ذات الرياح المنخفضة، أو أثناء العمليات عالية الحمل لفترات طويلة، يجب مراقبة درجة حرارة الزيت الهيدروليكي وسائل تبريد المحرك ونظافة المشعات عن كثب. إذا كانت زعانف التبريد مسدودة بالغبار أو الطين أو حطام النباتات، سترتفع درجة حرارة النظام بشكل ملحوظ، مما يؤثر على كفاءة الهيدروليك واستقرار المحرك.
يستخدم الونش حبلًا سلكيًا بقطر 6 مم، بسعة ملف 1000 متر، وقوة رفع 13 كيلو نيوتن، وسرعة رفع 120 مترًا في الدقيقة. يمكن لأخذ النوى بالحبل استخراج النواة عبر الأنبوب الداخلي، مما يقلل من الوقت الإضافي لرفع وخفض عمود الحفر بالكامل بشكل متكرر. مع زيادة عمق البئر، يجب فحص تآكل الحبل السلكي وسحقه وانكسار الأسلاك وترتيب اللف على الأسطوانة بانتظام.
توفر مضخة الطين الهيدروليكية تدفقًا مرجعيًا يبلغ 100 لتر/دقيقة وضغطًا يبلغ 70 بار، مما يوفر ظروف دوران لتبريد لقمة الحفر ونقل القطع وتثبيت جدار البئر. لا يمكن نسخ معايير الطين في الصخور المتآكلة والمتشققة ومناطق التكسر مباشرة من ظروف الصخور الصلبة الكاملة، بل يجب تعديلها في الوقت المناسب وفقًا لعودة المياه وتركيز القطع وفقدان الدورة واستقرار جدار البئر.
نظام الطاقة مزود بشكل قياسي بمحرك Cummins، ويمكن أيضًا اختيار محرك محلي الصنع حسب التكوين، بقوة مقدرة 132 حصانًا (97 كيلو واط) وسرعة مقدرة 2200 دورة في الدقيقة، مع شاحن توربيني وتبريد داخلي هوائي. بالنسبة للمناطق المرتفعة أو الحارة، يجب مراعاة كثافة الهواء وظروف التبريد وتصحيح قوة المحرك، ولا يمكن الحكم على الناتج الفعلي بناءً على ظروف السهول فقط.
يمكن استخدام CR800I في استكشاف الذهب والنحاس والليثيوم والرصاص والزنك والنيكل والحديد والمعادن المتعددة، وكذلك في المسوحات الجيولوجية الإقليمية، والتنقيب التكميلي في مناطق التعدين، والتحقق من حدود الأجسام الخام، وترقية الموارد، وأخذ النوى الجيوتقنية، والتحقيقات الهيكلية العميقة. إنه أكثر ملاءمة للمشاريع التي تتطلب بيانات نوى مستمرة، وليس للحفر العادي بالطرق الذي يهدف أساسًا إلى إزالة القطع بسرعة.
في الصخور الصلبة الكاملة مثل الجرانيت والبازلت والكوارتزيت، يجب ضبط السرعة وضغط الحفر بشكل معقول وفقًا لمصفوفة لقمة الحفر وقابلية الصخور للتآكل ومواصفات أخذ النوى. قد يؤدي الضغط المرتفع جدًا إلى تآكل غير طبيعي للقمة، بينما قد يؤدي عدم كفاية السرعة إلى انخفاض كفاءة القطع. يعد دوران الطين المستقر وإزالة القطع في الوقت المناسب أمرًا مهمًا أيضًا لإطالة عمر لقمة الحفر.
عند مواجهة طين الصدوع أو البريشيا أو طبقات التجوية الشديدة أو الأجزاء ذات الكسور الكثيفة، يجب تقصير طول الأشواط وتقليل الصدمات الميكانيكية ومراقبة عودة المياه وسلامة النواة. إذا لزم الأمر، استخدم أنابيب التغليف أو اضبط خصائص سائل الحفر أو قم بتثبيت الجدران على مراحل. الهدف في هذه الطبقات ليس مجرد تحقيق سرعة تقدم، بل الحفاظ على استقرار جدار البئر وزيادة استرداد النواة الفعال.
عندما يدخل الحفر طبقة مياه جوفية متشققة أو منطقة فقدان واضحة، قد تحدث تغيرات مفاجئة في عودة المياه، أو تغيرات في ضغط المضخة، أو زيادة في استهلاك الطين. يجب على طاقم الحفر تسجيل عمق البئر وتغيرات الطبقات في الوقت المناسب، وتحديد ما إذا كان من الضروري ضبط معدل الدوران، أو استخدام مواد سد الفقدان، أو اتخاذ تدابير عزل بأنابيب التغليف، لتجنب استمرار الفقدان الذي يؤثر على الحفر العميق اللاحق.
قبل دخول المعدات، يجب التحقق من طرق النقل وأبعاد المنصة وقدرة تحمل التربة وظروف سلامة المنحدرات؛ قبل بدء الحفر، تأكد من مواصفات أدوات الحفر وزاوية البئر ونظام الطين وحالة حبل الونش؛ أثناء العمل المستمر، يجب فحص الزيت الهيدروليكي والمرشحات والمشعات ووصلات رأس الطاقة وخيوط أنابيب الحفر والخراطيم عالية الضغط بانتظام، وإذا تم اكتشاف ارتفاع غير طبيعي في درجة الحرارة أو اهتزاز أو تسرب، يجب إيقاف الجهاز فورًا للفحص.
لم يتم تحديد وحدة الوقت بوضوح لـ "200L" للمضخة الرئيسية في جدول المعلمات الأصلي، وقد تم تحويلها في هذه المقالة إلى 200 لتر/دقيقة وفقًا للتعبير الهندسي الشائع لتدفق المضخة الهيدروليكية، مع الحفاظ على المعنى الأصلي للمعلمة. يجب أن يعتمد التكوين النهائي للإنتاج على وثائق التأكيد الفني للمعدات.
نظرًا للاختلافات في الظروف الجيولوجية الفعلية والأدوات داخل البئر وزوايا الحفر وطرق التشغيل، يجب أن تعتمد الكفاءة النهائية للحفر وعمق الحفر واسترداد النواة على ظروف الموقع الفعلية.
| عنصر المعلمة | قيمة المعلمة |
|---|---|
| قدرة الحفر | |
| المواصفات المناسبة | HTW / NTW / BTW |
| عمق الحفر المرجعي HTW | 500 م |
| عمق الحفر المرجعي NTW | 800 م |
| عمق الحفر المرجعي BTW | 1000 م |
| المضخة الرئيسية | |
| نوع المضخة | مضخة مكبسية متغيرة من سلسلة A11 |
| طريقة التحكم | تحكم بالضغط + تحكم بالتدفق + طاقة ثابتة |
| أقصى تدفق | 200 لتر/دقيقة (كما هو موضح في الجدول الأصلي 200 لتر) |
| أقصى ضغط | 30 ميجا باسكال |
| المضخة المساعدة | |
| نوع المضخة | مضخة مكبسية متغيرة من سلسلة A10 |
| طريقة التحكم | تحكم بالضغط + طاقة ثابتة |
| أقصى تدفق | 120 لتر/دقيقة |
| أقصى ضغط | 20 ميجا باسكال |
| التحكم الهيدروليكي | |
| الصمام الرئيسي | صمام نسبي يدوي حساس للحمل |
| الصمام المساعد | صمام نسبي تجريبي حساس للحمل |
| صمام السير | صمام يدوي حساس للحمل + صمام نسبي كهربائي |
| نظام التبريد | |
| تبريد الهواء | مبرد هواء مدمج، يخدم تبريد المحرك وتبريد الزيت الهيدروليكي وتبريد الهواء الداخلي للمحرك |
| تبريد الماء | مبادل حراري مائي عالي الطاقة × 2 |
| نظام الطاقة | |
| ماركة المحرك | قياسي: Cummins، اختياري: محرك محلي |
| نوع المحرك | شاحن توربيني + تبريد داخلي هوائي |
| السرعة المقدرة | 2200 دورة في الدقيقة |
| القدرة المقدرة | 132 حصانًا (97 كيلو واط) |
| البرج ونظام التغذية | |
| نوع البرج | برج متكامل ملامس للأرض |
| زاوية الحفر | 45°–90° |
| قوة السحب | 152 كيلو نيوتن |
| قوة التغذية | 63 كيلو نيوتن |
| شوط التغذية | 2500 مم |
| رأس الطاقة | |
| عزم الدوران | 300–800 نيوتن متر (سرعة عالية) / 300–1000 نيوتن متر (وضع عزم الدوران) |
| السرعة | 0–1500 دورة في الدقيقة |
| سرعتان (عالية/منخفضة) | عالية 1:2.2 / منخفضة 1:3 |
| الونش | |
| قوة الرفع | 13 كيلو نيوتن |
| سرعة الرفع | 120 متر/دقيقة |
| سعة الملف | حبل سلكي 6 مم، 1000 متر |
| نظام السير | |
| النوع | سير هيدروليكي كامل |
| سرعة السير | 2.5 كم/ساعة |
| زاوية التسلق | 30° |
| مضخة الطين الهيدروليكية | |
| التدفق | 100 لتر/دقيقة |
| الضغط | 70 بار |
| معلمات الجهاز الكامل | |
| وزن الجهاز | 5800 كجم |
| أبعاد النقل | 5000 × 1800 × 2550 مم (الطول × العرض × الارتفاع) |
