CR600I

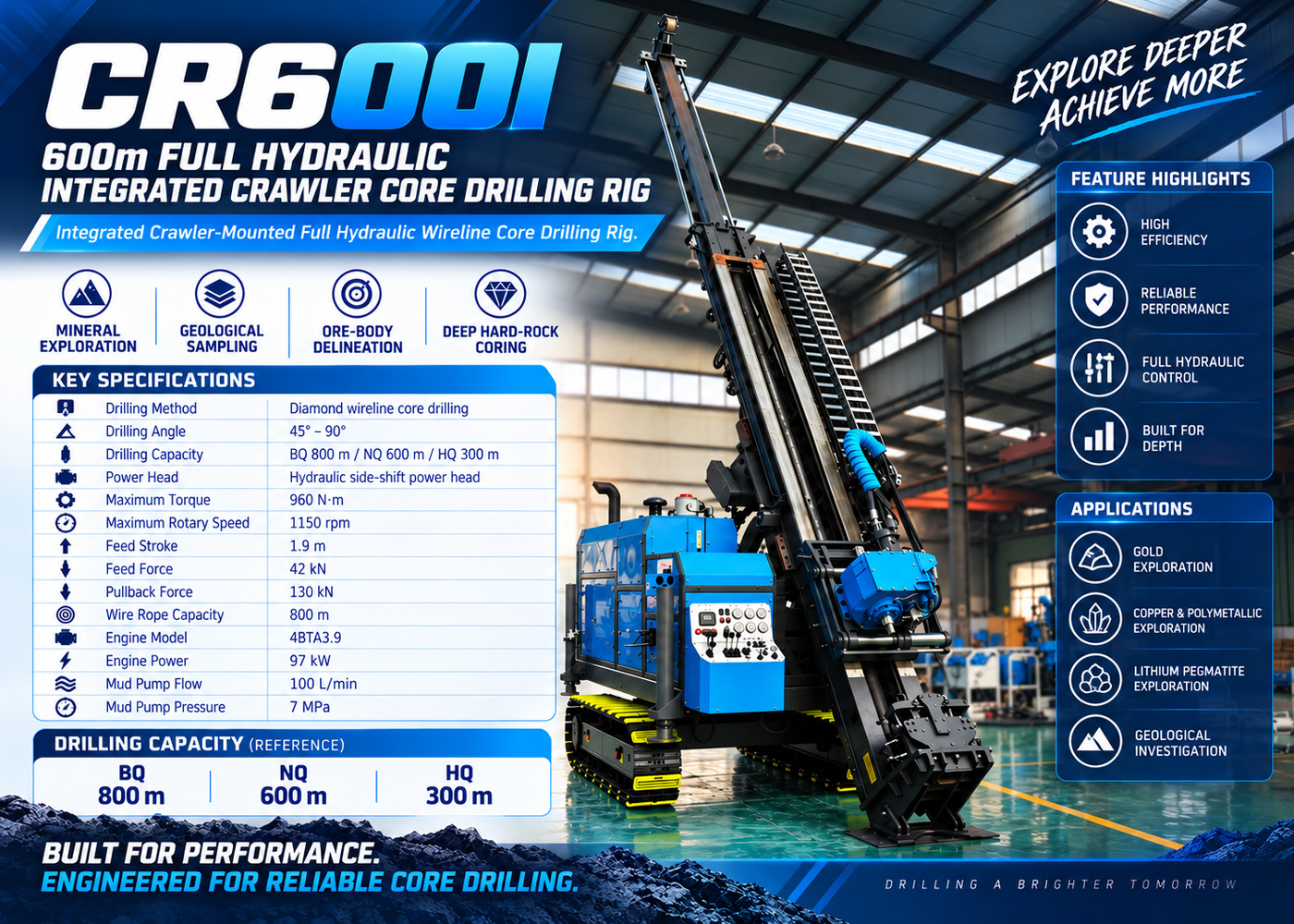

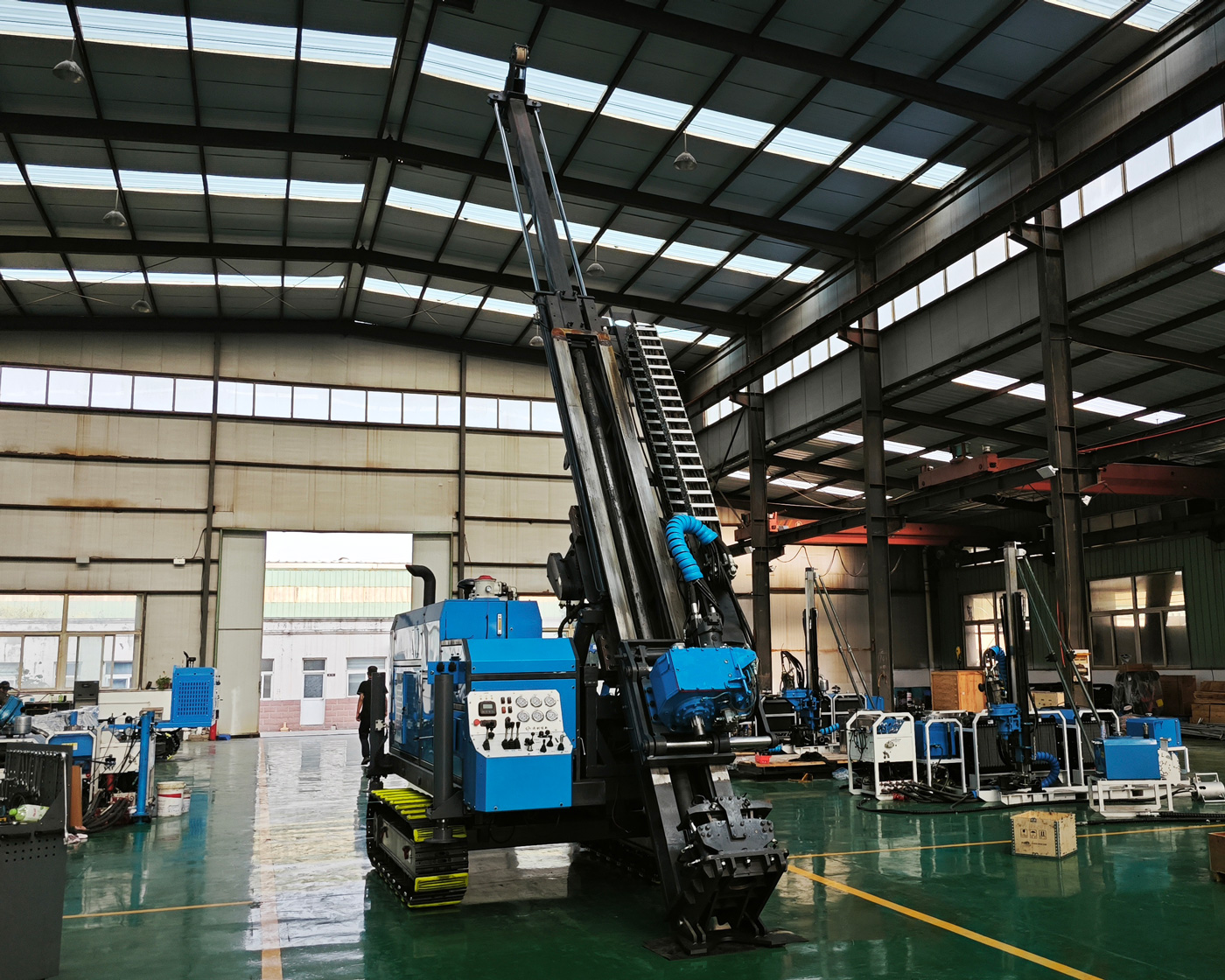

⛏️ جهاز الحفر الأساسي المجنزر المتكامل CR600I لفئة 600 متر

CR600I هو جهاز حفر أساسي مجنزر متكامل هيدروليكي بالكامل مصمم لعمليات استخراج النواة من الآبار المتوسطة والعمق على السطح. يدمج الجهاز نظام الطاقة، والنظام الهيدروليكي، ورأس الطاقة، والصاري مع آلية التغذية، والماسك، وونش الحبل، ونظام تدوير الطين، وهيكل السير المجنزر على منصة واحدة، مما يقلل من أعمال التجميع الميداني والتوصيل المتكرر للمعدات المنفصلة، وهو أكثر ملاءمة لمشاريع الاستكشاف في مناطق المناجم والجبال والتلال وطرق الغابات والمواقع التي تتطلب نقلًا متكررًا.

يتميز هذا الطراز بعمق حفر مرجعي يبلغ 600 متر وفقًا لمواصفات N، مع مراعاة احتياجات استخراج النواة لمواصفات B بعمق 800 متر ومواصفات H بعمق 300 متر. تدعم زاوية الحفر نطاق 45°-90°، مما يسمح بحفر الآبار الرأسية والمائلة، ومناسب للاستكشاف السطحي وتقييم الموارد والتحقق من حدود الأجسام الخام والحفر الاستكشافي العميق في مناجم الذهب والنحاس والليثيوم والحديد والرصاص والزنك والنيكل وغيرها من المعادن الفلزية وغير الفلزية.

🎯 تحديد المنتج وشرح الطراز

CR يرمز إلى جهاز الحفر الأساسي، 600 يرمز إلى عمق الحفر المرجعي لمواصفات N وهو 600 متر، وI يرمز إلى البنية المتكاملة. بالمقارنة مع أجهزة الحفر الأساسية المحمولة أو المنفصلة الكبيرة، يتميز CR600I بتكامله الكامل وحركته المجنزرة ونشره السريع في الموقع؛ وبالمقارنة مع الأجهزة المتكاملة ذات الأعماق الأكبر، فإن فئة 600 متر أكثر ملاءمة من حيث النقل وتنظيم العمل واستثمار المعدات لمشاريع الاستكشاف السطحي متوسطة العمق والمتعددة الآبار والمستمرة.

📏 قدرات الحفر لثلاث مواصفات B وN وH

وفقًا للقيم المرجعية للظروف النموذجية في البيانات، تبلغ قدرة الحفر لـ CR600I 800 متر لمواصفات B و600 متر لمواصفات N و300 متر لمواصفات H. تتوافق المواصفات المختلفة مع أنظمة مختلفة لقضبان الحفر واستخراج النواة، والعمق الفعلي القابل للتحقيق ليس قيمة ثابتة، بل يتأثر بزاوية الحفر وسلامة التكوين الصخري ووزن قضبان الحفر والأدوات داخل البئر وخصائص الطين واستقرار جدار البئر وطريقة التشغيل.

📐 الحفر السطحي متعدد الزوايا من 45° إلى 90°

يدعم CR600I الحفر في نطاق 45°-90°، ويمكن اختيار الآبار الرأسية أو المائلة وفقًا لانحدار الجسم الخام واتجاه البنية وخطوط الاستكشاف. بالنسبة للأجسام الخام المائلة والعروقية والتراكيب الصدعية ومناطق التحول والأجسام الخام المخفية، فإن الاختيار المناسب لزاوية ميل البئر يمكن أن يزيد من احتمالية اختراق الهدف، ويتجنب أن يكون اتجاه البئر موازيًا لاتجاه الجسم الخام مما يقلل من طول التقاطع الفعال مع الخام.

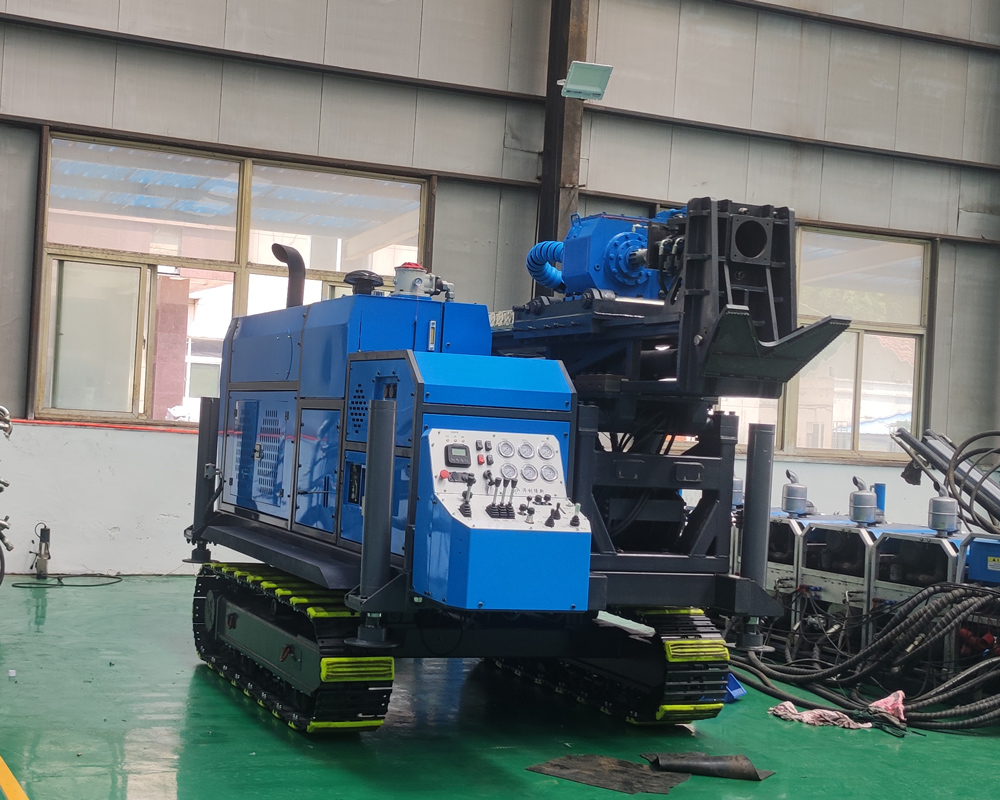

⚙️ رأس طاقة هيدروليكي جانبي الحركة بقوة 960 نيوتن متر

يعتمد رأس الطاقة على مزيج من الدفع المباشر/ناقل الحركة الترسي، مع أقصى عزم دوران يبلغ 960 نيوتن متر، وأقصى سرعة دوران 1150 دورة في الدقيقة، وتحويل تروس إلى دفع مباشر/1:2.4، ويدعم الإزاحة الجانبية الهيدروليكية. السرعات العالية مناسبة لحفر النواة بالماس، ومن خلال المطابقة المناسبة لرأس الحفر والسرعة وقوة التغذية ومعلمات الطين، يمكن تحقيق التوازن بين كفاءة الحفر وجودة النواة. بعد إزاحة رأس الطاقة جانبيًا، يوفر مساحة عمل أكثر ملاءمة لتركيب وإزالة قضبان الحفر وعمليات فوهة البئر ومعالجة أدوات استخراج النواة والصيانة.

🪜 صاري قابل للطي وشوط تغذية 1.9 متر

يتميز الصاري ببنية قابلة للطي، مع شوط تغذية يبلغ 1.9 متر، ويمكنه التعامل مع قضبان حفر بطول 1.5 متر. سرعة التغذية قابلة للتعديل بين السريعة والبطيئة، مع قوة تغذية تبلغ 42 كيلو نيوتن وقوة سحب تبلغ 130 كيلو نيوتن. الصاري القابل للطي يسهل تقليل ارتفاع النقل وصعوبة التنقل، ومع الحفاظ على استقرار الحفر، فهو مناسب للعمليات المستمرة في مشاريع استخراج النواة السطحية متوسطة العمق.

🧵 نظام ونش حبل بسعة 800 متر

يستخدم نظام ونش الحبل حبلًا فولاذيًا بقطر 6 مم، بسعة تخزين 800 متر، وقوة رفع 11 كيلو نيوتن، وسرعة رفع 98 مترًا في الدقيقة. يتيح استخراج النواة بالحبل استعادة الأنبوب الداخلي والنواة دون رفع مجموعة قضبان الحفر بالكامل بشكل متكرر، مما يقلل من الوقت الإضافي، وهو مناسب بشكل خاص لعمليات استخراج النواة المستمرة في الآبار المتوسطة والعميقة. بالنسبة لحفر مواصفات N بعمق 600 متر، فإن سرعة الونش وسعة التخزين المناسبة تساعد في تحسين كفاءة العمل لكل وردية.

🔒 ماسك هيدروليكي بفتحة 127 مم

يبلغ قطر فتحة الماسك 127 مم، وهو متوافق مع أنظمة قضبان الحفر الشائعة مثل NQ وHQ وPQ وNTW وHTW. تعتمد طريقة التثبيت على التثبيت الهيدروليكي مع بنية إسفينية ذاتية القفل لمنع الانزلاق، مما يوفر تثبيتًا ثابتًا أثناء توصيل قضبان الحفر وفكها وإضافة القضبان وإزالتها وعمليات فوهة البئر، مما يساعد في تقليل مخاطر الانزلاق غير المقصود لقضبان الحفر والأخطاء التشغيلية.

🛢️ النظام الهيدروليكي الرئيسي بضغط 20 ميجا باسكال

يبلغ معدل تدفق المضخة الرئيسية المرجعي 220 لترًا في الدقيقة، وضغط المضخة الرئيسية 20 ميجا باسكال؛ ويبلغ معدل تدفق المضخة المساعدة المرجعي 60 لترًا في الدقيقة، وضغط المضخة المساعدة 17 ميجا باسكال، وطريقة التبريد هي التبريد بالهواء. يوفر النظام الهيدروليكي عالي التدفق الطاقة لرأس الطاقة والتغذية والصاري والمشي والآليات المساعدة. تم تجهيز الجهاز أيضًا بوظيفة ترشيح عالي الضغط لتقليل التآكل الناتج عن الملوثات في الزيت الهيدروليكي على المضخات الهيدروليكية وصمامات التحكم والعناصر التنفيذية.

🌊 نظام تدوير الطين بمعدل 100 لتر في الدقيقة

يبلغ معدل تدفق نظام الطين المرجعي 100 لتر في الدقيقة، وضغط 7 ميجا باسكال، وسرعة 360 دورة في الدقيقة، وقوة 14 كيلو واط. يلعب تدوير الطين في حفر النواة دورًا في تبريد رأس الحفر، وحمل فتات الصخور، وتثبيت جدار البئر، وتزييت أدوات الحفر، وتحسين بيئة البئر. بعد الدخول إلى مناطق التكسر أو الطبقات شديدة التجوية أو مناطق الشقوق أو مناطق فقدان السوائل، يجب تعديل لزوجة الطين ومعدل التدفق وإجراءات حماية الجدار في الوقت المناسب وفقًا لحالة عودة الطين.

⛽ نظام طاقة بقوة 97 كيلو واط

يعتمد نظام الطاقة على محرك ديزل رباعي الأسطوانات بشاحن توربيني وحقن مباشر من طراز 4BTA3.9 بسعة 3.9 لتر، بقوة مقدرة 97 كيلو واط، وسرعة مقدرة 2200 دورة في الدقيقة، وتبريد بالماء، ونظام كهربائي 24 فولت. يلبي هذا التكوين احتياجات العمل المنسق لرأس الطاقة والنظام الهيدروليكي والمشي المجنزر ونظام الطين، وهو مناسب للعمليات المستمرة في الميدان واستخراج النواة في الآبار متوسطة العمق تحت ظروف التشغيل المعقدة.

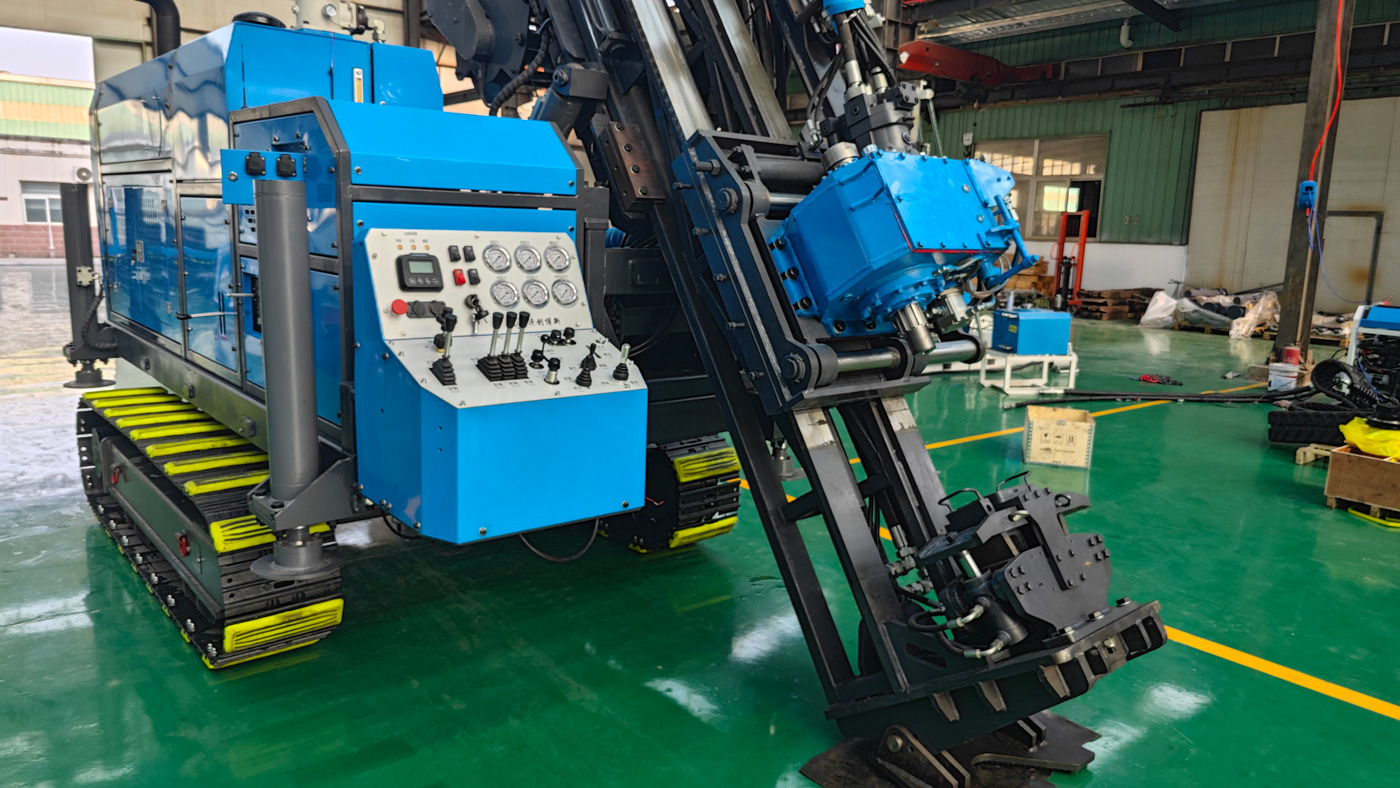

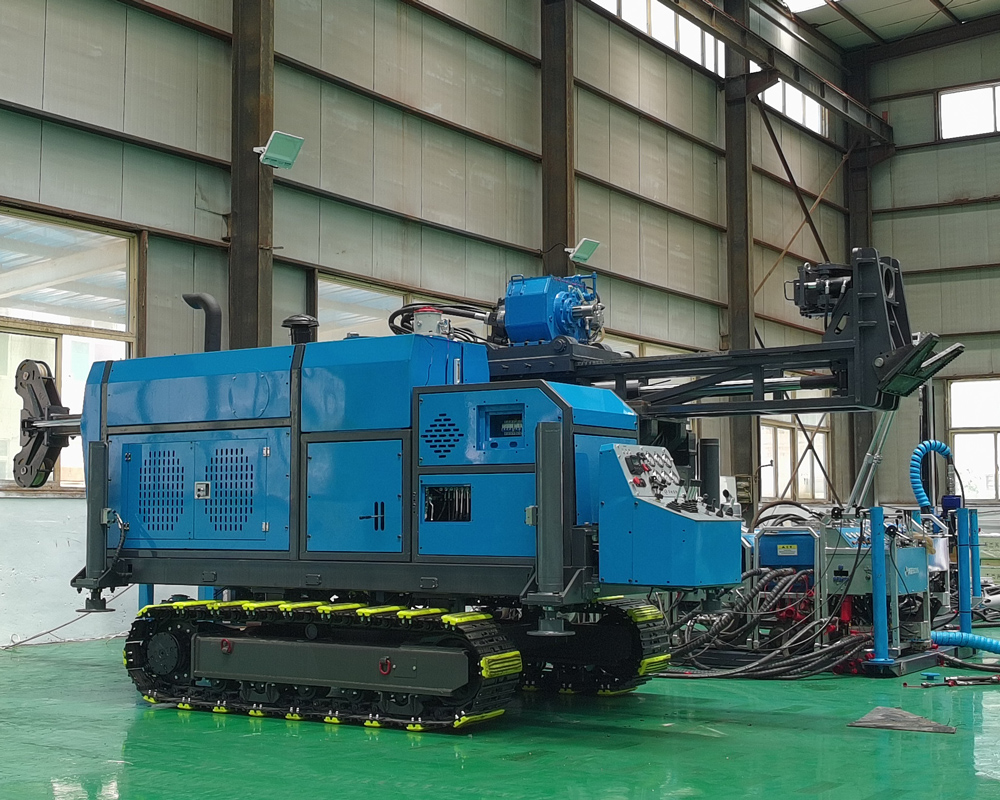

🚜 هيكل مجنزر مناسب للتنقل في التضاريس المعقدة

يتميز الهيكل المجنزر بثبات قوي وقوة جر كبيرة وقدرة جيدة على اجتياز التضاريس الوعرة وتكيف أفضل مع الأرض اللينة، وهو مناسب لطرق المناجم والمناطق الجبلية والتلال والطرق الحجرية والأرض الطينية وسيناريوهات الاستكشاف التي تتطلب نقلًا متكررًا بين مواقع الحفر. البنية المتكاملة تقلل من أعمال الرفع والتوصيل المتكرر للمعدات المنفصلة، وهي مناسبة بشكل خاص للعمليات المستمرة لآبار متعددة داخل نفس منطقة المنجم.

🎮 التحكم عن بعد اللاسلكي والسلامة الميدانية

يمكن تجهيز الجهاز بالكامل بجهاز تحكم عن بعد لاسلكي، مما يتيح تشغيل بعض الحركات عن بعد على مسافة معينة لفصل المشغل عن المعدات. يمكن إتمام حركة المعدات وتعديل الوضع وبعض الحركات المساعدة عن بعد، مما يقلل من الوقت الذي يقضيه الأفراد بالقرب من الأجزاء المتحركة مثل الجنازير والصاري ورأس الطاقة. لا يمكن للتحكم عن بعد اللاسلكي أن يحل محل إدارة السلامة الميدانية، فلا يزال من الضروري تحديد منطقة تحذيرية وتوحيد القيادة والتأكد من عدم وجود أشخاص حول المعدات قبل التشغيل.

🥇 استكشاف مناجم الذهب والتحقق من العروق الكوارتزية

CR600I مناسب للاستكشاف الأولي والتفصيلي لمناجم الذهب والحفر المكثف والتحقق من العروق الكوارتزية ومناطق التحول والأجسام الخام المخفية. من خلال النواة المستمرة، يمكن ملاحظة سماكة منطقة التمعدن وتطور الشقوق وخصائص التحول وعلاقات التلامس مع الصخور المحيطة والامتداد العميق، وتوفير البيانات الأساسية لأخذ العينات والتحليل الكيميائي والنمذجة الجيولوجية ثلاثية الأبعاد.

🟠 استكشاف النحاس والرصاص والزنك والمعادن المتعددة

في مشاريع النحاس والرصاص والزنك والنيكل والمعادن المتعددة، يمكن استخدام CR600I للتحكم في حدود الأجسام الخام والتحقق من التراكيب وتحديد الامتداد العميق وترقية الموارد. تحتفظ النواة المستمرة بمعلومات التلامس الصخري والبنية المعدنية والتحول بشكل كامل نسبيًا، مما يسهل على الجيولوجيين إجراء التقسيم الطبقي والتسجيل وأخذ العينات.

🔋 استكشاف الليثيوم والبيغماتيت

بالنسبة لمشاريع استكشاف الليثيوم والبيغماتيت والمعادن النادرة الأخرى، يمكن الحصول على نواة مستمرة من خلال مزيج من الآبار الرأسية والمائلة، لتحديد سماكة جسم البيغماتيت وانحداره واتجاه امتداده وتكوينه المعدني وتغير درجته. بالنسبة لمناطق البيغماتيت الجبلية ذات التضاريس الوعرة، فإن البنية المجنزرة المتكاملة تسهل التنقل بين المنصات المتعددة.

🪨 استكشاف الحديد والجرافيت والمعادن غير الفلزية

يمكن أيضًا استخدام CR600I للتحقيقات الجيولوجية والتحقق من الموارد للمعادن الفلزية وغير الفلزية مثل الحديد والجرافيت والفوسفات والحجر الجيري. بالنسبة للمشاريع التي تتطلب الحصول على بيانات طبقية مستمرة وملاحظة تغيرات الطبقات وتقييم بنية الصخور، يوفر الحفر الأساسي معلومات جيولوجية أكثر اكتمالًا مقارنة بالحفر الذي يحصل على فتات الصخور فقط.

🗺️ التحقيقات الجيولوجية الإقليمية وتقييم الموارد

بالإضافة إلى استكشاف المعادن، فإن هذا الطراز مناسب أيضًا للتحقيقات الجيولوجية الإقليمية والتحقق من الطبقات ودراسة التراكيب والحفر الجيوتقني الإضافي والبحث عن المعادن في المناطق المحيطة بالمناجم والتحقق من الامتداد العميق للأجسام الخام المعروفة. من خلال التسجيل الجيولوجي للنواة وحساب RQD وملاحظة الأسطح الهيكلية والاختبارات المعملية، يمكن توفير الدعم البياناتي لتقييم الموارد والقرارات الهندسية.

🏔️ المناطق الجبلية والتلال والمناجم النائية

البنية المجنزرة المتكاملة مناسبة للعمل في المناطق الجبلية والتلال وطرق الغابات والمناجم النائية. قبل العمل، يجب تقييم عرض طرق النقل والانحدار ونصف قطر المنحنيات وقدرة تحمل الجسور والأنفاق وأبعاد المنصات وقدرة تحمل الأرض وظروف الصرف. بالنسبة للعمل على المنحدرات، يجب أولاً تسوية المنصة وتوفير دعامات موثوقة، ولا يمكن الاعتماد فقط على احتكاك الجنازير بالأرض للحفاظ على استقرار المعدات.

💎 الطبقات الصخرية الصلبة والكاملة

في الطبقات الصخرية الصلبة والكاملة مثل الجرانيت والبازلت والكوارتزيت، يجب اختيار رأس الحفر الماسي المناسب وصلابة القاعدة والسرعة وقوة التغذية ومعلمات الطين وفقًا لخصائص الصخور الكاشطة واكتمالها. قوة التغذية المفرطة تزيد من تآكل رأس الحفر وخطر انحراف البئر، بينما قوة التغذية المنخفضة جدًا قد تقلل من كفاءة الحفر، لذلك يجب تعديلها ديناميكيًا بناءً على ضغط الحفر وضغط المضخة وعودة فتات الصخور.

🧱 مناطق الصدوع والتكسر والطبقات الغنية بالشقوق

عند الدخول إلى مناطق الصدوع أو الطبقات شديدة التشقق أو الطبقات ذات النواة ضعيفة الجودة، يجب تقليل سرعة التغذية والسرعة الدورانية، وتقصير طول استخراج النواة في كل مرة، وتعزيز حماية جدار البئر بالطين. إذا لزم الأمر، يمكن استخدام أنابيب التغليف أو مواد سد التسرب أو إجراءات أخرى لتثبيت جدار البئر، لتقليل انهيار البئر واحتباس قضبان الحفر وفقدان السوائل وفقدان النواة.

🌦️ الطبقات شديدة التجوية والطبقات السطحية الفضفاضة

التربة السطحية وطبقات الحصى والطين والصخور شديدة التجوية عادة ما تكون جدران الآبار فيها غير مستقرة، لذلك يجب أولاً حماية الجزء العلوي من البئر باستخدام أنابيب التغليف. بعد الوصول إلى الصخور الأساسية المستقرة، يتم تعديل معلمات استخراج النواة تدريجيًا وفقًا لصلابة الطبقة واكتمالها. تؤثر جودة معالجة الطبقات السطحية بشكل مباشر على عمودية البئر واستقرار جدار البئر في الحفر العميق اللاحق.

💧 الطبقات الحاملة للمياه والمياه الشقية ومناطق فقدان السوائل

عند مواجهة المياه الشقية أو الطبقات الحاملة للمياه القوية أو مناطق فقدان السوائل، يجب مراقبة حجم عودة الطين وضغط المضخة ومستوى السائل في البئر وتغيرات استهلاك الطين في الوقت المناسب. يمكن تحسين الفقدان الطفيف عن طريق تعديل خصائص الطين، بينما قد يتطلب الفقدان الشديد سد التسرب أو استخدام أنابيب التغليف أو المعالجة على مراحل. الاستمرار في الحفر بقوة دون معالجة يمكن أن يؤدي إلى عدم كفاية تنظيف قاع البئر واحتباس قضبان الحفر أو تآكل غير طبيعي للأدوات.

🧪 جودة النواة وإدارة العينات

جوهر الحفر الأساسي ليس فقط الحفر بعمق، بل أيضًا ضمان جودة النواة. أثناء العملية، يجب اختيار رأس الحفر والأنبوب الداخلي وأدوات استخراج النواة المناسبة وفقًا لظروف الطبقة، والتحكم بشكل معقول في طول كل شوط استخراج. بعد إخراج النواة من الأنبوب، يجب ترتيبها وترقيمها وتصويرها وتسجيلها فورًا وفقًا لترتيب العمق، لتجنب خلط العينات أو ترتيبها الخاطئ أو تلوثها.

📈 العوامل الرئيسية لتحسين كفاءة الحفر

تعتمد الكفاءة الفعلية على مطابقة رأس الحفر مع الطبقة الصخرية وضغط الحفر والسرعة الدورانية ومعدل تدفق الطين ونظافة قاع البئر وكفاءة توصيل قضبان الحفر وخبرة المشغلين. معلمات المعدات هي مجرد شروط أساسية ولا تمثل وحدها الإنتاجية الميدانية. بالنسبة لمشاريع الحفر المستمر، فإن توفر قطع غيار رؤوس الحفر والمواد الاستهلاكية ومواد الطين وخطط الصيانة اليومية تؤثر أيضًا بشكل مباشر على التقدم الفعلي الشهري.

🧰 توصيات تكوين المشروع

عند اختيار أدوات الحفر، يجب أولاً تحديد العمق المستهدف ومواصفات B/N/H وزاوية الحفر والخصائص الصخرية الرئيسية وسماكة الطبقات السطحية والمواقع المتوقعة لمناطق التكسر، ثم تحديد قضبان الحفر ورؤوس الحفر والموسعات وأنابيب النواة وأنابيب التغليف وخطة الطين. إذا كان المشروع يتضمن ظروفًا خاصة مثل الارتفاعات العالية أو البرودة الشديدة أو الحرارة العالية أو النقل لمسافات طويلة أو العمل في مناطق نائية لفترات طويلة، فيجب أيضًا التأكد مسبقًا من تكوين المحرك والتبريد والزيت الهيدروليكي والوقود وقطع الغيار.

📋 المعايير الفنية الرئيسية لـ CR600I

⚠️ ملاحظات الاستخدام

عمق الحفر هو قيمة مرجعية في ظل الظروف النموذجية، ولا ينبغي فهمه على أنه يمكن تحقيق نفس العمق في جميع الطبقات وجميع الزوايا وجميع تكوينات أدوات الحفر. قبل تنفيذ المشروع، يجب تحديد خطة الحفر النهائية بناءً على العمق المستهدف ومواصفات النواة وزاوية ميل البئر واكتمال الطبقة ووزن الأدوات داخل البئر وظروف تدوير الطين.

قبل دخول المعدات إلى المناطق الجبلية أو المنحدرات أو مناطق الغابات أو الأراضي اللينة، يجب فحص طرق النقل وقدرة تحمل المنصات. عند رفع الصاري أو الحفر بزاوية مائلة أو القيام بحركات سحب كبيرة، يجب التأكد من تسوية المعدات ودعم الأرجل بشكل موثوق، وتجنب العمل القسري في المناطق التي قد تتعرض لهبوط الأرض أو عدم استقرار المنحدرات.

يجب الحفاظ على نظافة الزيت الهيدروليكي، وفحص المرشحات والزيت الهيدروليكي والخراطيم والوصلات ودرجة حرارة الزيت وحالة التبريد بانتظام. في حالة حدوث بطء في الحركة أو ضغط غير طبيعي أو ارتفاع درجة حرارة الزيت أو ضوضاء غير عادية، يجب إيقاف الجهاز وفحصه أولاً، وتجنب الاستمرار في التشغيل مع وجود عطل.

يجب ضبط معدل تدفق نظام الطين وخصائصه في الوقت المناسب وفقًا للطبقات. عدم كفاية تنظيف قاع البئر يزيد من تآكل رأس الحفر وانسداد النواة وخطر احتباس قضبان الحفر؛ كما أن الطين الكثيف جدًا أو معدل التدفق المفرط قد يزيد من المقاومة داخل البئر، لذلك يجب ضبطه ديناميكيًا بناءً على ضغط المضخة وحالة عودة الطين.

ونش استخراج النواة بالحبل والماسك وتوصيل قضبان الحفر هي أجزاء عالية التردد في العمل، ويجب فحص تآكل الحبل الفولاذي وحالة التثبيت وشد الوصلات وآلية منع الانزلاق في كل وردية. في حالة حدوث تكسر في أسلاك الحبل أو ضعف في قوة التثبيت أو تسرب هيدروليكي، يجب معالجتها فورًا.

التحكم عن بعد اللاسلكي مخصص فقط لتحسين راحة التشغيل وتقليل الوقت الذي يقضيه الأفراد بالقرب من الأجزاء المتحركة للمعدات، ولا يمكن أن يحل محل الإشراف الميداني. قبل التشغيل عن بعد، يجب التأكد من حالة الأشخاص والعوائق وقضبان الحفر حول المعدات، والحفاظ على قيادة موحدة.

📌 ملاحظات حول المعايير

نظرًا للاختلافات في الظروف الجيولوجية الفعلية والأدوات داخل البئر وزوايا الحفر وطرق التشغيل، يجب أن تعتمد كفاءة الحفر النهائية والعمق وجودة استخراج النواة على ظروف الموقع الفعلية.
