CR1600I

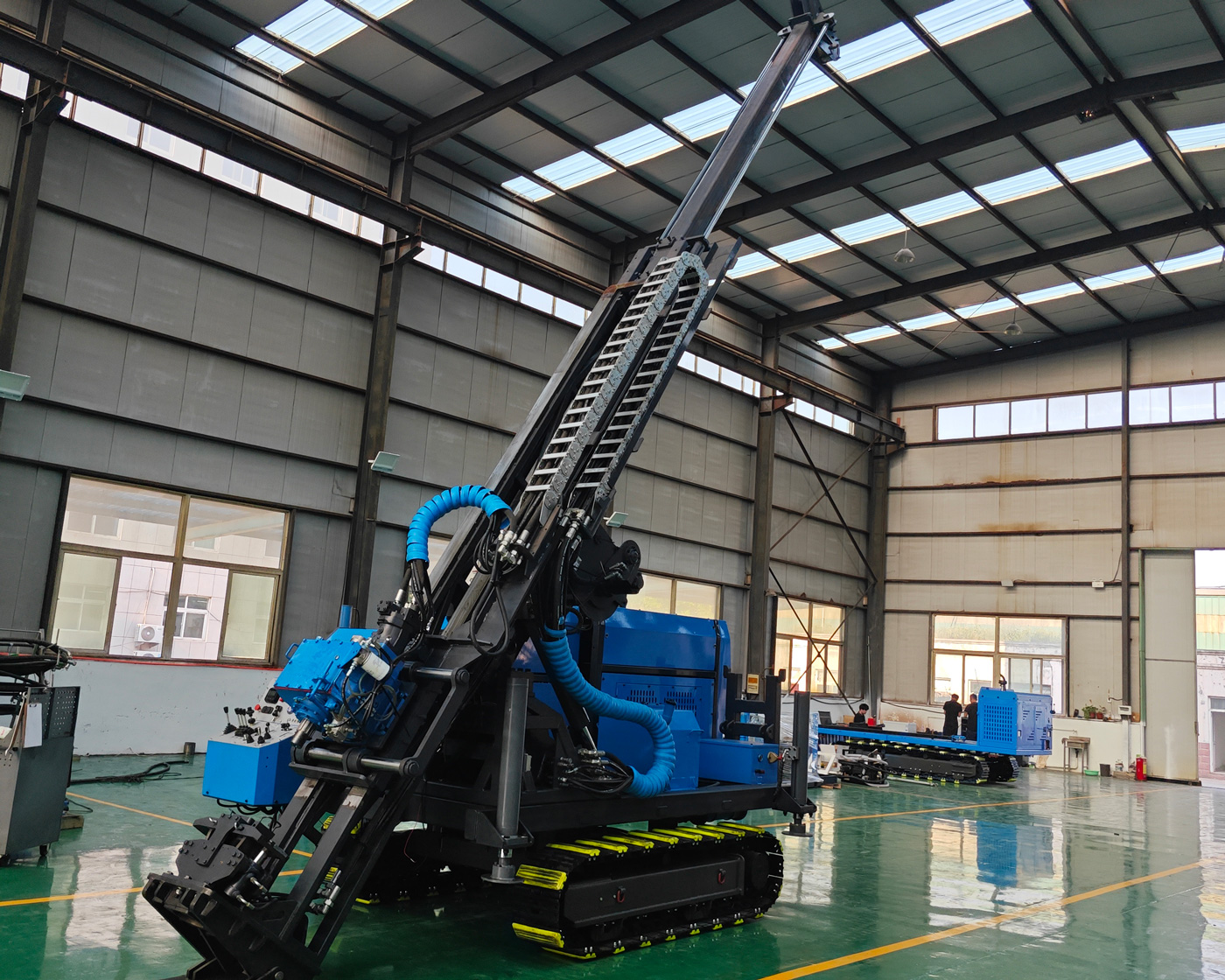

⛏️ حفارة CR1600I الهيدروليكية الكاملة المتكاملة للحفر الأساسي العميق

تم تصميم CR1600I لمهام الحفر الأساسي العميق ذات الأحمال الأعلى والفترات الأطول. إنها ليست مجرد زيادة في عمق الحفر، بل تم تحسين عزم دوران رأس الطاقة، وتدفق النظام الهيدروليكي، وسعة لف الحبل، وقدرة دوران الطين، واحتياطي طاقة الماكينة بشكل متزامن، مما يجعلها مناسبة لمشاريع الاستكشاف المعدني الكبيرة، والمسح العميق للموارد الاستراتيجية، وسيناريوهات البناء عالية الكثافة التي تتطلب استخراجًا مستمرًا طويل الأمد للنواة.

🌐 موجهة لاستكشاف الموارد العميقة، وليس العمليات الضحلة والمتوسطة العادية

عندما يتم اكتشاف الموارد الضحلة وتطويرها تدريجيًا، غالبًا ما يتحول تركيز الاستكشاف إلى الأجزاء العميقة من الجسم الخام، والمناطق المحيطة، والأهداف المخفية تحت الغطاء. يصل عمق الحفر المرجعي لمواصفة B إلى 2000 متر، ومواصفة N إلى 1500 متر، ومواصفة H إلى 850 متر، مما يجعلها أكثر ملاءمة لتحمل مهام التحقق العميق، والآبار العميقة للتحكم، ومشاريع استبدال الموارد المستمرة في المناجم الكبيرة.

🥇 استكشاف الذهب العميق والأجسام الخام المخفية

في مشاريع الذهب العميق، والأجسام الخام المخفية، والتحكم الهيكلي، غالبًا ما تحتاج الآبار إلى اختراق أغطية سميكة، ومناطق الصدوع، ومناطق التحول الصخري، وعروق متعددة المراحل. يوفر اللب الأساسي العميق معلومات مستمرة عن الطبقات والبنية والتمعدن، مما يساعد في تحديد ما إذا كان التمعدن يمتد إلى العمق، وما إذا كانت الهياكل المختلفة مترابطة، وما إذا كانت الأجزاء عالية الجودة مستمرة.

🟠 مناجم النحاس الكبيرة والرواسب البروفيرية

غالبًا ما تكون رواسب النحاس البروفيري، والنحاس والذهب، والأنظمة متعددة المعادن الكبيرة واسعة النطاق وعميقة الدفن ومعقدة التقسيم، مما يتطلب قدرة تشغيل مستمرة أعلى من الحفارة. يوفر أقصى عزم دوران 4800 نيوتن متر وأقصى سرعة 1500 دورة في الدقيقة نطاق عمل أوسع لمراحل الحفر المختلفة، مما يسهل ضبط المعلمات في الصخور الصلبة ومناطق الصدوع والأقطار المختلفة.

🔋 المسح العميق لليثيوم والنيكل والمعادن الاستراتيجية

بالنسبة لبيغماتيت الليثيوم، ورواسب النيكل، والمعادن النادرة والاستراتيجية، فإن قيمة الحفر العميق لا تكمن فقط في "الحفر أعمق"، بل في الحصول على لب كامل لإجراء مقارنات صخرية، وتحديد الهياكل، ونمذجة الحدود العميقة. CR1600I مناسبة لآبار التحقق العميق وآبار التحكم في المناطق الشاذة المهمة في المشاريع واسعة النطاق.

🧱 عزم دوران مرتفع 4800 نيوتن متر مناسب لمراحل الحفر العميق عالية الحمل

مع زيادة عمق الحفر، يزداد وزن سلسلة الحفر والمقاومة داخل البئر، وتزداد مخاطر الانحشار، وتضيق القطر، وانحراف البئر في التكوينات المعقدة. يوفر أقصى عزم دوران 4800 نيوتن متر مساحة أكبر لتكيف الحمل لرأس الطاقة، مما يساعد في معالجة الأجزاء ذات المقاومة المتغيرة بوضوح في الآبار العميقة مع الحفاظ على سرعة استخراج اللب.

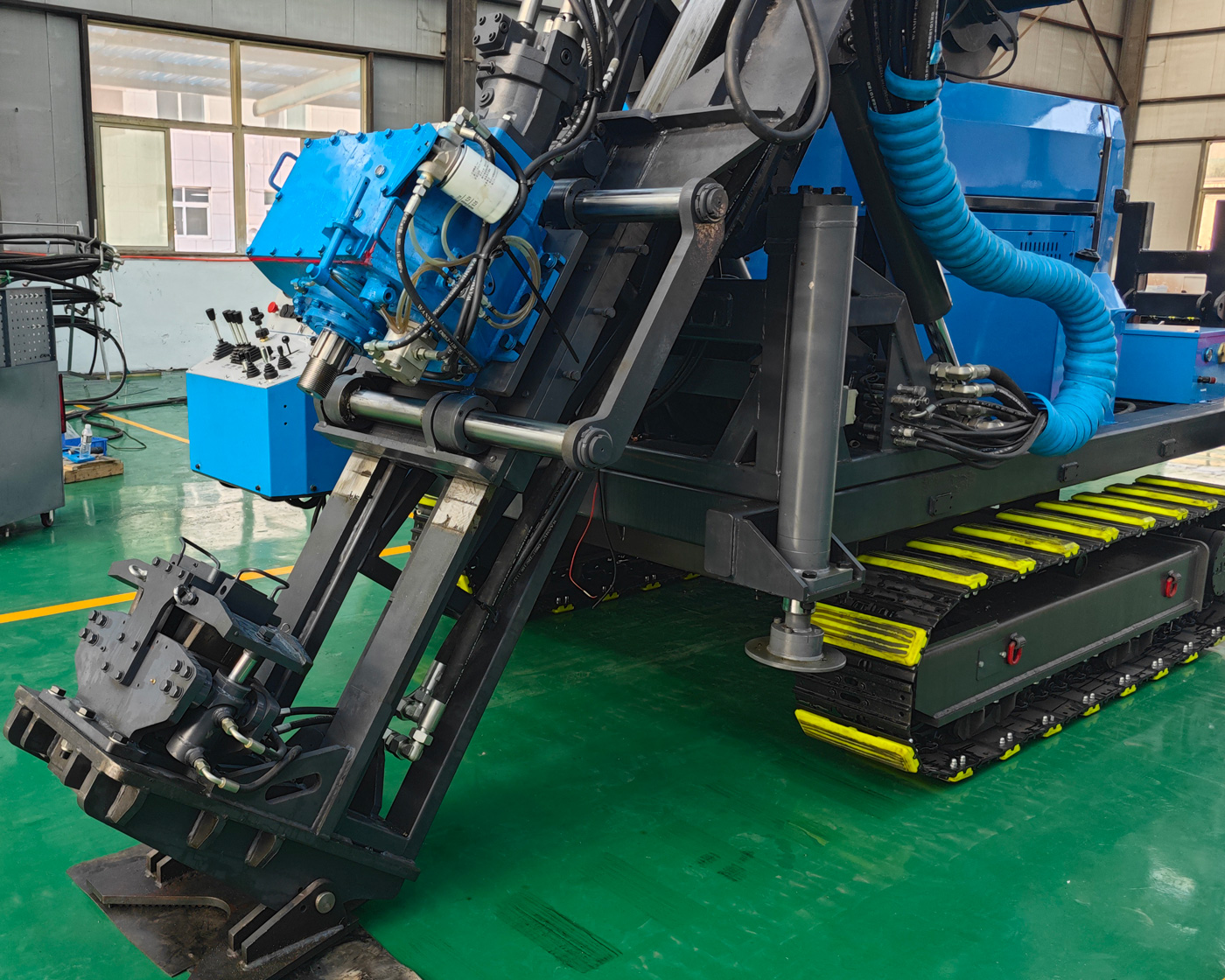

🛢️ نظام هيدروليكي 31 ميجا باسكال هو أساس قدرة الحمل العالية للماكينة

تدفق المضخة الرئيسية 320 لتر/دقيقة، والضغط 31 ميجا باسكال، وتدفق المضخة المساعدة 160 لتر/دقيقة، والضغط 23 ميجا باسكال. يمكن للنظام الهيدروليكي عالي التدفق دعم التشغيل المنسق لرأس الطاقة، والتغذية، والإزاحة الجانبية، والمشغلات الأخرى تحت ظروف الحمل العالي. أثناء التشغيل الطويل، يجب التحكم بصرامة في نظافة الزيت الهيدروليكي، وفرق ضغط المرشحات، وارتفاع درجة حرارة النظام لتجنب تدهور الأداء.

💧 نظام دوران طين 250 لتر/دقيقة يخدم مسارات الآبار الطويلة

في الآبار العميقة، تكون مسافة نقل فتات الصخور أطول، وتؤثر زيادة درجة الحرارة داخل البئر، والمقاومة، واستقرار عودة السوائل على الحفر. يوفر نظام الطين في CR1600I تدفقًا 250 لتر/دقيقة وضغطًا 7 ميجا باسكال، مما يوفر قدرة دوران أكبر لتبريد لقمة الحفر، ونقل الفتات، واستقرار جدار البئر. عند مواجهة فقدان السوائل العميق والطبقات المائية المتشققة، يجب تعديل نظام الطين في الوقت المناسب وفقًا لتغيرات عودة السوائل.

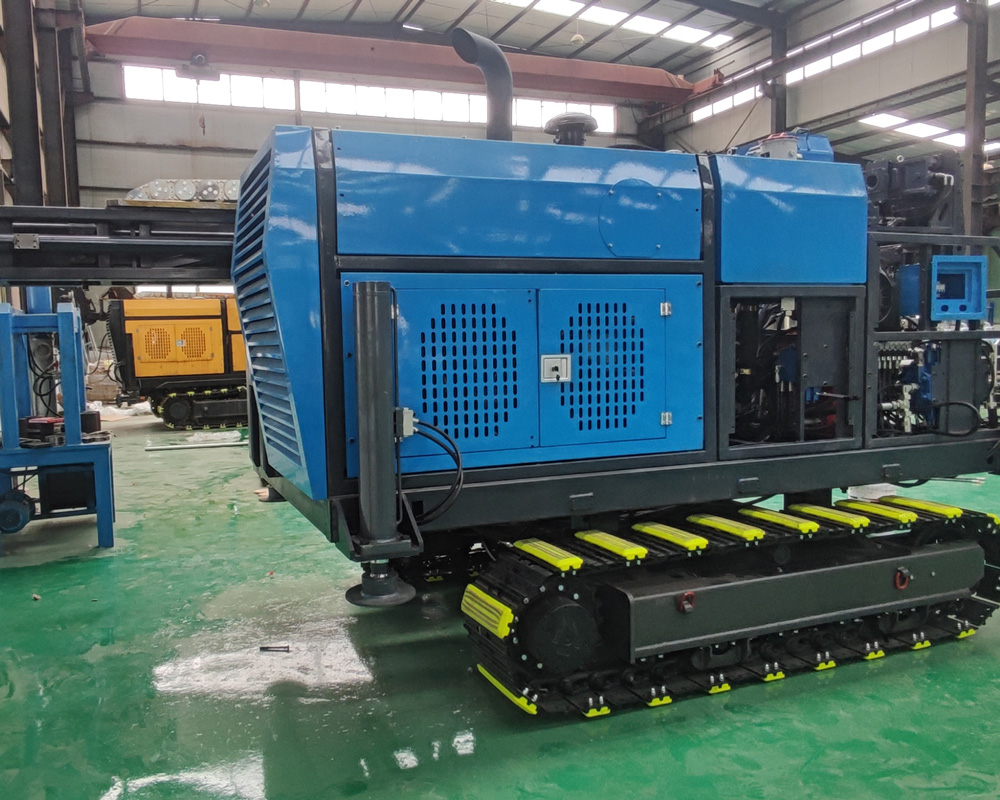

🧵 سعة لف 1800 متر مناسبة لاستخراج اللب بالحبل في الأعماق الفائقة

يستخدم نظام الونش حبلًا سلكيًا بقطر 6 مم، وسعة لف 1800 متر، وسرعة رفع 118 متر/دقيقة. بالنسبة للآبار العميقة من مواصفة N بعمق 1500 متر، تكون مسافة استخراج الأنبوب الداخلي طويلة جدًا، وتؤثر سعة وسرعة الونش بشكل كبير على الوقت المساعد لكل دورة، لذلك يميل هذا التكوين إلى ظروف استخراج اللب المستمر في الآبار العميقة.

🧲 قوة سحب 185 كيلو نيوتن وفتحة تثبيت 150 مم

توفر قوة تغذية 63 كيلو نيوتن وقوة سحب 185 كيلو نيوتن هامشًا عاليًا للتحكم في سلسلة الحفر واستعادة الأدوات في الآبار العميقة؛ ويمكن لفتحة الماسك 150 مم استيعاب أنظمة أنابيب الحفر NQ وHQ وPQ وNTW وHTW. بالنسبة للمشاريع العميقة، يؤثر التثبيت المستقر وقدرة السحب الكافية بشكل مباشر على مساحة التعامل مع حوادث البئر.

📐 قدرة الحفر المائل تخدم النمذجة المكانية للأجسام الخام العميقة

تدعم CR1600I زوايا حفر من 45° إلى 90°، ويمكنها ترتيب آبار عميقة بزوايا مختلفة وفقًا لانحدار الجسم الخام، واتجاهات الصدوع، ونتائج الآبار السابقة. من خلال الحفر متعدد الاتجاهات لتشكيل تحكم مكاني، يمكن تقليل عدم اليقين في تقييم الأجسام الخام المائلة باستخدام الآبار الرأسية فقط، وزيادة درجة تقييد النماذج الجيولوجية ثلاثية الأبعاد.

🏗️ مناسبة لمناطق الاستكشاف الكبيرة وتنظيم البناء طويل الأمد

عادةً ما تتطلب مشاريع الاستكشاف العميق الكبيرة فترات طويلة لكل بئر، ومواد داعمة كثيرة، وتنظيم بناء معقد. يجمع الهيكل المتكامل المجنزر بين الأنظمة الرئيسية على نفس المنصة، مما يقلل من التوصيلات المتكررة بين وحدات المعدات، ويسهل إجراء تعديلات قصيرة المدى وإعادة التموضع داخل منطقة المنجم، مما يجعله أكثر ملاءمة للمشاريع طويلة الإقامة.

⛏️ استخدامات نموذجية للمشروع

يمكن استخدام CR1600I للاستكشاف العميق لمناجم الذهب الكبيرة، والنحاس، والنيكل، والليثيوم، والحديد، والمعادن المتعددة، كما تنطبق على المسوحات الجيولوجية الإقليمية الوطنية، والتحقق من الهياكل العميقة، واستكشاف استبدال موارد المناجم، وتقييم الأجسام الخام المخفية، والمشاريع العلمية والهندسية الجيولوجية التي تتطلب بيانات لب عميق مستمر.

🪨 تأثير تغيرات التكوينات العميقة على معلمات الحفر

تتطلب أجزاء الصخور الصلبة الكاملة عادةً سرعة ثابتة وضغط حفر معقول؛ ويجب إيلاء المزيد من الاهتمام للتحكم في الدورة وحماية جدار البئر بسائل الغسيل في مناطق التكسر؛ وفي أجزاء الشقوق المائية، يجب مراقبة عودة السوائل وتغيرات الضغط؛ وفي حالة الفقدان الشديد، يجب اتخاذ تدابير السد أو التغليف أو المعالجة المرحلية في الوقت المناسب. لا يمكن استخدام معلمات ثابتة واحدة لفترة طويلة في الحفر العميق، بل يجب تعديلها ديناميكيًا مع تغيرات العمق والتكوين.

🛡️ نقاط الصيانة الرئيسية في العمليات طويلة الأمد

يجب إنشاء نظام فحص دوري للزيت الهيدروليكي، والمرشحات، ونظام التبريد، والحبال السلكية، والماسكات، ووصلات أنابيب الحفر، ومحامل رأس الطاقة في ظل ظروف العمل عالية الكثافة. خاصة في المراحل المتأخرة من الآبار العميقة، قد يؤدي أي تآكل أو تلوث بسيط إلى تضخيم مخاطر التوقف، لذا فإن الصيانة الوقائية أكثر أهمية من الإصلاح بعد الأعطال.

⚠️ ملاحظة حول معلمات البيانات

يظهر عنوان الطراز "BX1500T" في العمود الأخير من جدول مجموعة الطاقة PDF، بينما تتوافق جداول المعلمات الأخرى في نفس الصفحة مع BX1600T؛ تم تنظيم هذه الصفحة فقط وفقًا لمعلمات الطاقة المقدمة في هذا العمود مثل 6CTA8.3، 153 كيلو واط، 8.3 لتر، دون استنتاج إضافي حول اختلاف عنوان الطراز في المواد الأصلية.

نظرًا للاختلافات في الظروف الجيولوجية الفعلية، والأدوات داخل البئر، وزوايا الحفر، وطرق التشغيل، يجب أن تعتمد كفاءة الحفر النهائية، وعمق الحفر، ونتائج استعادة اللب على ظروف الموقع الفعلية.

📊 المعلمات التقنية الرئيسية
