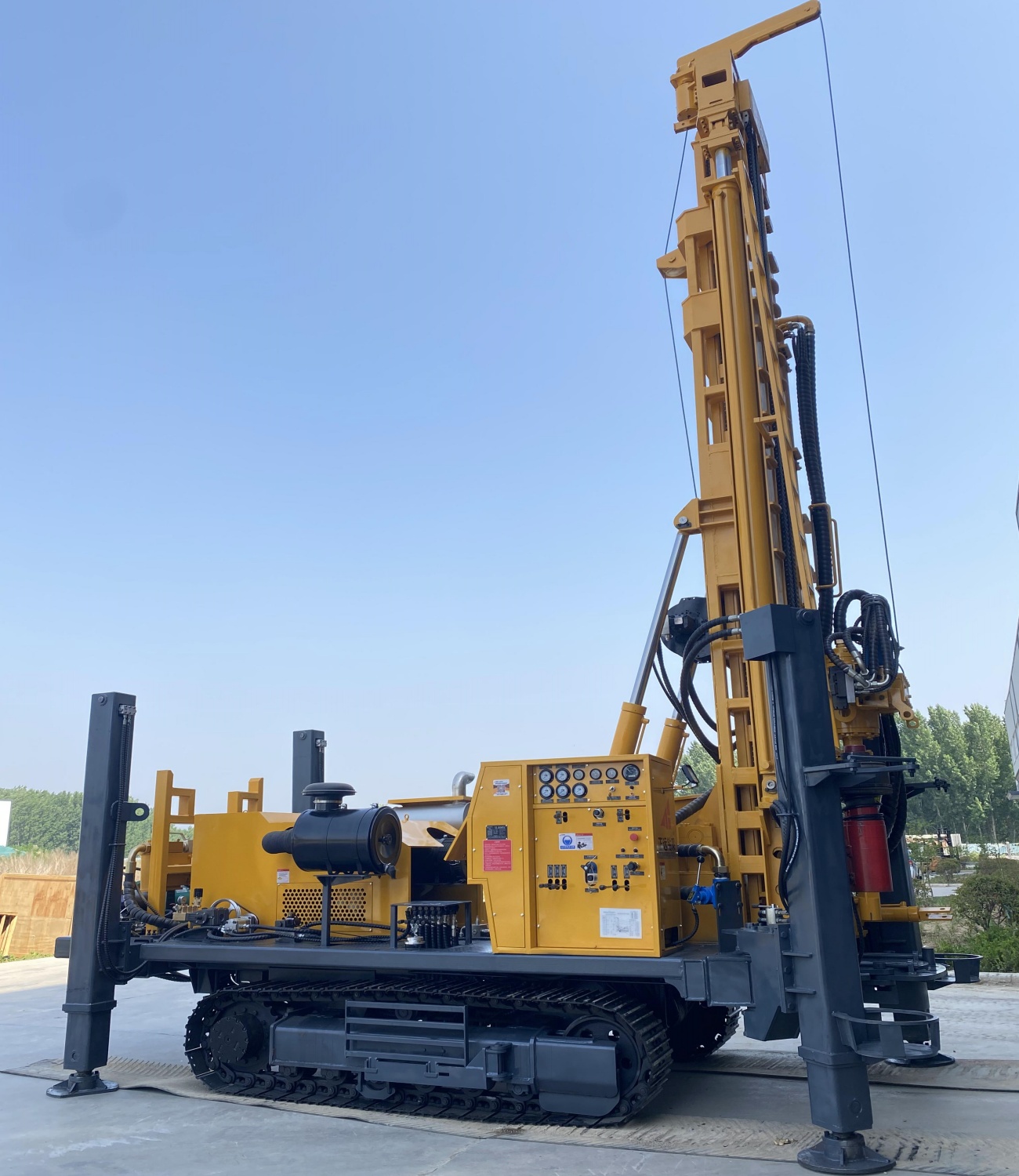

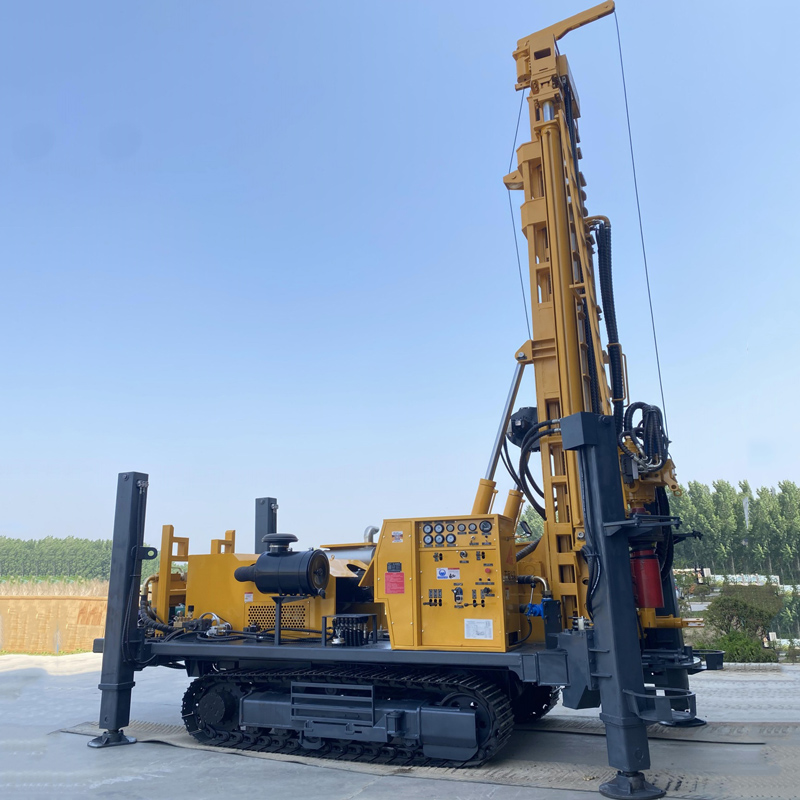

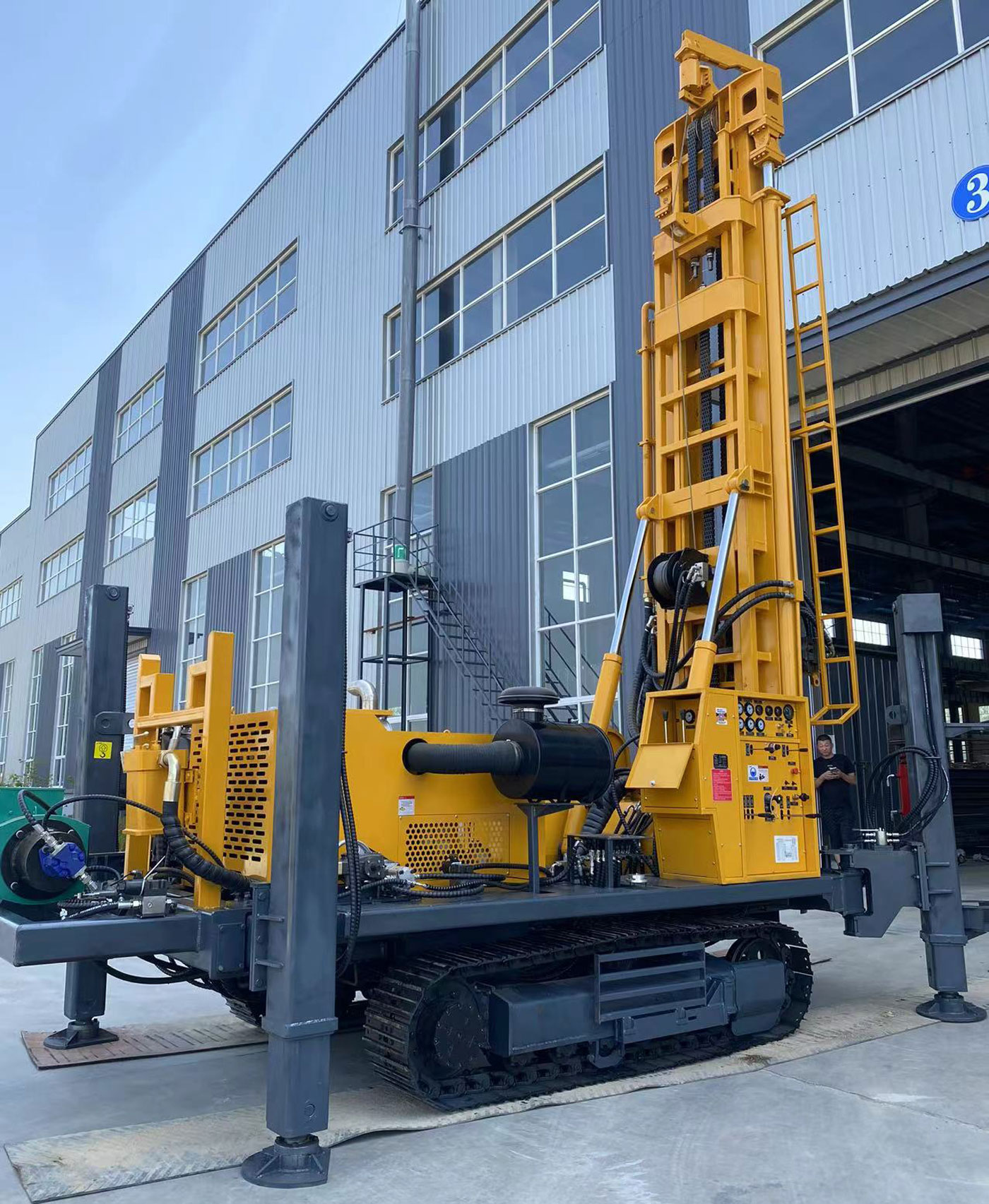

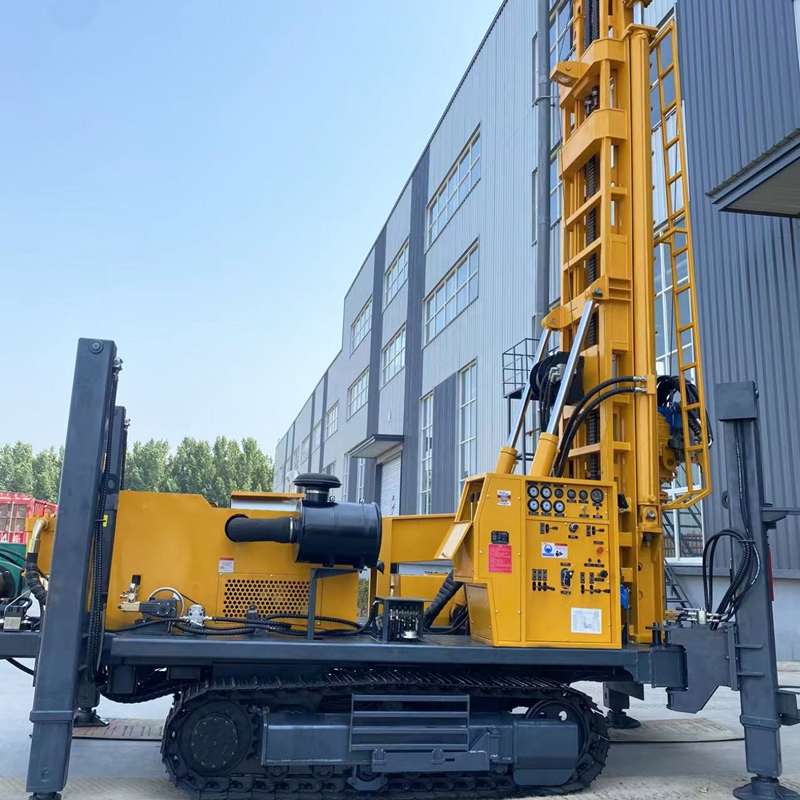

💧 WR600S حفارة آبار مياه مجنزرة ببرج تلسكوبي 600 متر

WR600S هي حفارة هيدروليكية كاملة مجنزرة مصممة لمشاريع آبار المياه العميقة حتى 600 متر والمشاريع عالية الأحمال للمياه الجوفية. تعتمد هيكل برج تلسكوبي، وتدعم أنابيب حفر بطول 6 أمتار، ومجهزة بقوة رفع 35 طن، وعزم دوران دوار مزدوج 12000 / 6000 نيوتن·متر، ومحرك كامينز بقوة 132 كيلوواط. مقارنة بمعدات فئة 500 متر، تركز WR600S بشكل أكبر على التحكم في عمود الحفر العميق، والعمل المستمر لفترات طويلة، والاستقرار في الطبقات المعقدة، مما يجعلها مناسبة للآبار العميقة الريفية، والري الزراعي، والإمدادات الصناعية للمياه، وإمدادات المياه في المناطق التعدينية، وتطوير المياه الجوفية العميقة بشكل عام.

🎯 تحديد فئة 600 متر أكثر ملاءمة لمشاريع المياه الجوفية العميقة الحقيقية

أقصى عمق حفر 600 متر، وقطر الحفر 105–400 مم. بالنسبة للمناطق التي يكون فيها عمق المياه الجوفية كبيرًا، أو تكون فيها الطبقات الحاملة للمياه الضحلة غير مستقرة، أو تحتاج إلى هامش حفر أعمق، تتمتع WR600S بنطاق تطبيق أوسع مقارنة بموديلات فئة 300–500 متر. يجب تحديد عمق البئر الفعلي بناءً على الظروف الهيدروجيولوجية المحلية وموقع الطبقة الحاملة للمياه، ولا يُنصح باعتبار أقصى عمق حفر هدفًا ثابتًا لجميع المشاريع.

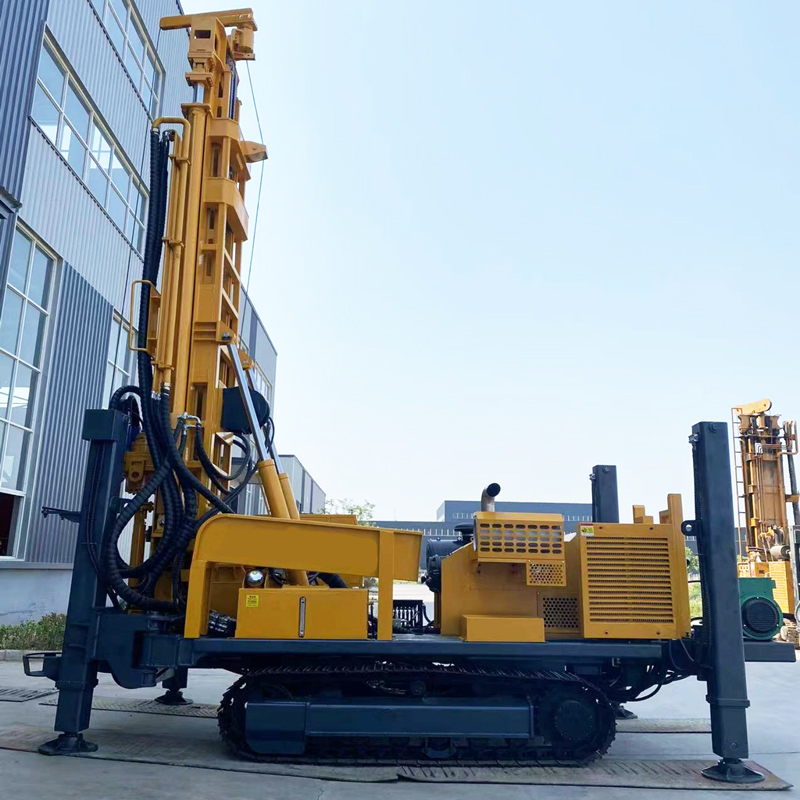

🪜 البرج التلسكوبي يجمع بين كفاءة أنابيب الحفر 6 أمتار وسهولة النقل

يشير الحرف S في اسم الموديل إلى البرج التلسكوبي. أثناء العمل، يمكن استخدام أنابيب حفر بطول 6 أمتار مباشرة، مما يقلل عدد مرات توصيل الأنابيب في حفر الآبار العميقة؛ وأثناء النقل، يمكن تحسين الأبعاد الخارجية للماكينة من خلال الهيكل التلسكوبي، مما يسهل التحميل والتنقل. بالنسبة لحفر 600 متر، يكون عدد مرات توصيل الأنابيب كبيرًا جدًا، ويمكن للأنابيب الطويلة أن تقلل بشكل ملحوظ من الوقت الإضافي، لذا فإن هيكل البرج له تأثير أكبر على كفاءة البناء الإجمالية.

🔩 أنابيب الحفر 89 / 102 مم مناسبة للحفر المستمر في الآبار متوسطة العمق

يوصى بقطر أنابيب حفر 89 / 102 مم، وطول الأنبوب 6 أمتار. في حفر 600 متر، يزداد وزن أنابيب الحفر وحمل الوصلات اللولبية والاحتكاك مع جدار البئر بشكل ملحوظ، لذا لا يجب اختيار أنابيب الحفر بناءً على الحجم فقط، بل يجب أيضًا مراعاة المادة وقوة التوصيل ومواصفات مطرقة الحفر بالهواء المضغوط وقطر الحفر الرئيسي. يجب فحص تآكل الوصلات اللولبية وانحناء أنابيب الحفر بانتظام أثناء العمل.

💪 قوة رفع 35 طن توفر هامشًا أكبر لعمود الحفر العميق والتعامل مع الأنابيب الغلافية

تبلغ قوة رفع WR600S 35 طن، والضغط المحوري 6 طن. في الحفر العميق، يزداد حمل رفع الأنابيب بسبب وزن أنابيب الحفر والاحتكاك مع جدار البئر ووزن الأنابيب الغلافية وتقلص القطر الموضعي، وتكون قدرة الرفع الأكبر مفيدة لعمليات الإنزال والرفع العادية واستعادة مطرقة الحفر بالهواء المضغوط وبعض عمليات الأنابيب الغلافية. إذا كانت مقاومة رفع الأنابيب غير طبيعية بشكل مفاجئ، يجب تنظيف البئر أولاً وتقييم حالة جدار البئر، وتجنب الاعتماد المباشر على أقصى قوة رفع للتعامل بالقوة.

🔄 عزم دوران مزدوج 12000 / 6000 نيوتن·متر يتكيف مع الأحمال المختلفة

أقصى عزم دوران لنظام الدوران 12000 / 6000 نيوتن·متر، يقابل أقصى سرعة دوران 90 / 180 دورة/دقيقة. تكون حالة السرعة المنخفضة والعزم العالي أكثر ملاءمة للقطر الأكبر والصلب الصلب وأقسام البئر ذات الاحتكاك العالي؛ وعندما تكون المقاومة أقل أو حمل أدوات الحفر أخف، يمكن اختيار سرعة أعلى. يجب التعديل الديناميكي أثناء العمل الفعلي بناءً على لقمة الحفر ومطرقة الحفر بالهواء المضغوط وتصريف الشوائب وحمل الدوران.

🚀 رفع سريع 33 م/دقيقة وتقدم سريع 55 م/دقيقة

يُستخدم الرفع والتقدم السريع بشكل أساسي لإعادة رأس الطاقة وتوصيل أنابيب الحفر وغيرها من الحركات غير المتعلقة بالحفر، مما يقلل الوقت الإضافي. تبلغ كفاءة الحفر المرجعية في البيانات 10–35 م/ساعة، ولا تزال سرعة التقدم الفعلية في الصخور تعتمد على صلابة الطبقة وقطر الحفر ومطرقة الحفر بالهواء المضغوط وتصريف ضاغط الهواء وطريقة التشغيل.

🌾 آبار الري الزراعي العميقة والمشاريع الزراعية واسعة النطاق

بالنسبة للأراضي الزراعية والبساتين ومناطق الزراعة واسعة النطاق التي يكون فيها مستوى المياه الجوفية عميقًا، يمكن لمعدات فئة 600 متر توفير هامش أكبر لعمق البحث عن المياه. أنابيب الحفر 6 أمتار مناسبة للحفر المستمر لعدة آبار متوسطة العمق، مما يقلل تكرار توصيل الأنابيب. عند إتمام البئر، يجب تحديد قطر الحفر وهيكل البئر بناءً على مساحة الري وكمية المياه المخطط لها وحجم أنابيب البئر ونوع المضخة.

🏠 آبار المياه العميقة الريفية وإمدادات المياه للمجتمعات النائية

في القرى والمناطق النائية التي لا تغطيها إمدادات المياه المركزية بشكل كافٍ أو يكون فيها عمق المياه الجوفية كبيرًا، يمكن استخدام WR600S لآبار إمداد المياه على مستوى القرية والمدارس والعيادات وتطوير المياه الجوفية للمجتمعات الصغيرة. يوفر عمق الحفر 600 متر نطاق تغطية أكبر للطبقات، ولكن يجب تحديد عمق البناء النهائي بناءً على البيانات الهيدروجيولوجية وطبقة المياه الفعلية.

🏭 إمدادات المياه للمناطق الصناعية والمشاريع الكبيرة

قد تحتاج المصانع والمناطق الصناعية ومخيمات البناء ومشاريع البنية التحتية إلى مصدر مياه جوفية مستقر على المدى الطويل. يمكن استخدام WR600S لآبار المياه المساعدة للإنتاج وغسيل المعدات ومياه البناء وإمدادات المياه الصناعية العامة. بالنسبة لمشاريع الضخ طويلة الأجل، يجب تصميم أنابيب البئر وأنابيب الفلترة ونوع المضخة بشكل معقول بعد الانتهاء من الحفر بناءً على الطبقة الحاملة للمياه وكمية المياه.

⛏️ إمدادات المياه للمعيشة في المناطق التعدينية ومكافحة الغبار ومياه الإنتاج المساعدة

غالبًا ما تتميز المناطق التعدينية بنسبة عالية من الصخور الصلبة وظروف طرق معقدة ومواقع حفر متفرقة. الهيكل المجنزرة WR600S وقوة 132 كيلوواط وقوة الرفع 35 طن أكثر ملاءمة لحفر الآبار العميقة في المناطق التعدينية، ويمكن استخدامها لإمدادات المياه لمخيمات المناجم ومكافحة الغبار وغسيل المعدات ومياه الإنتاج المساعدة. بالنسبة لمشاريع تخفيض منسوب المياه في المناجم، يجب إجراء تصميم هيدرولوجي منفصل.

💨 ضغط عمل 1.2–3.5 ميجا باسكال يتناسب مع مطرقة الحفر بالهواء المضغوط متوسطة وعالية الضغط

يوصى بضغط عمل 1.2–3.5 ميجا باسكال لحفر DTH بمطرقة الحفر بالهواء المضغوط، واستهلاك هواء 16–55 م³/دقيقة. في الآبار العميقة فئة 600 متر، لا يقتصر الهواء المضغوط على توفير الصدمات فحسب، بل يجب أيضًا ضمان تصريف الشوائب من قاع البئر. عند زيادة عمق البئر أو كبر القطر أو صلابة الطبقة أو الارتفاع عن سطح البحر، قد يزداد التصريف المطلوب فعليًا، لذا يجب مطابقة ضاغط الهواء لكل مشروع على حدة.

💎 حفر الصخور الصلبة مثل الجرانيت والحجر الجيري والحجر الرملي

بعد الدخول في الصخور الصلبة المتماسكة نسبيًا، يمكن استخدام مطرقة الحفر بالهواء المضغوط متوسطة وعالية الضغط للحفر. في ظروف الصخور الصلبة، يجب ضمان تشحيم مطرقة الحفر بالهواء المضغوط وتدفق الهواء المستقر والتصريف الفوري للشوائب. إذا انخفض تصريف الشوائب بشكل ملحوظ أو ارتفع عزم الدوران أو تقلب ضغط الهواء، يجب تنظيف البئر في الوقت المناسب وفحص حالة لقمة الحفر ومطرقة الحفر بالهواء المضغوط.

🌦️ الصخور المتجمدة والطبقات المتناوبة بين الصلبة واللينة

غالبًا ما تكون الصخور المتجمدة أسرع في التقدم، ولكن جدار البئر قد يتعرض للتساقط وتقلص القطر. تؤدي الطبقات المتناوبة بين الصلبة واللينة إلى تغيرات متكررة في عزم الدوران ومقاومة التقدم، ويجب تعديل سرعة الدوران والتغذية وتكرار تنظيف البئر في الوقت المناسب. إذا كانت الطبقة المتجمدة العلوية سميكة، يمكن استخدام الأنابيب الغلافية لتثبيت الجزء العلوي من البئر وتقليل مشاكل جدار البئر في المراحل المتأخرة من الحفر العميق.

🌧️ طبقات التربة والطين والرمل والحصى

تدعم WR600S الحفر الدوراني بالطين. في طبقات التربة العلوية والطين والرمل والحصى، يجب إعطاء الأولوية لتثبيت البئر وحمل الشوائب وحماية جدار البئر، ويمكن استخدام الطين أو الأنابيب الغلافية أو طرق أخرى لتثبيت الجدار. بعد الدخول في طبقات صخرية أكثر استقرارًا، يمكن التبديل إلى حفر DTH بمطرقة الحفر بالهواء المضغوط، مما يساعد على ضمان جودة إتمام البئر العميق.

🧱 الشقوق ومناطق التمزق والطبقات المتسربة للهواء

تكون مناطق التمزق عرضة للتساقط وتقلص القطر وتسرب الهواء وانحشار الأدوات. أثناء العمل، يجب تقليل التقدم السريع والحفاظ على تنظيف البئر المستمر، واستخدام الرغوة أو الأنابيب الغلافية حسب الظروف الميدانية. إذا كان فقدان الهواء شديدًا، يجب تقييم الشقوق والتجاويف بدلاً من مجرد زيادة ضغط ضاغط الهواء.

💧 الطبقات الحاملة للمياه وأقسام البئر ذات التدفق القوي

بعد الدخول في الطبقة الحاملة للمياه الرئيسية، تغير المياه الجوفية حالة تصريف الشوائب والضغط داخل البئر لمطرقة الحفر بالهواء المضغوط. يجب تسجيل عمق طبقة المياه الرئيسية، وتعديل توفير الهواء وتنظيف البئر وطريقة الأنابيب الغلافية بناءً على كمية التدفق. في مرحلة إتمام البئر، يجب ترتيب أنابيب الفلترة وأقسام عزل المياه بشكل معقول بناءً على موقع الطبقة الحاملة للمياه.

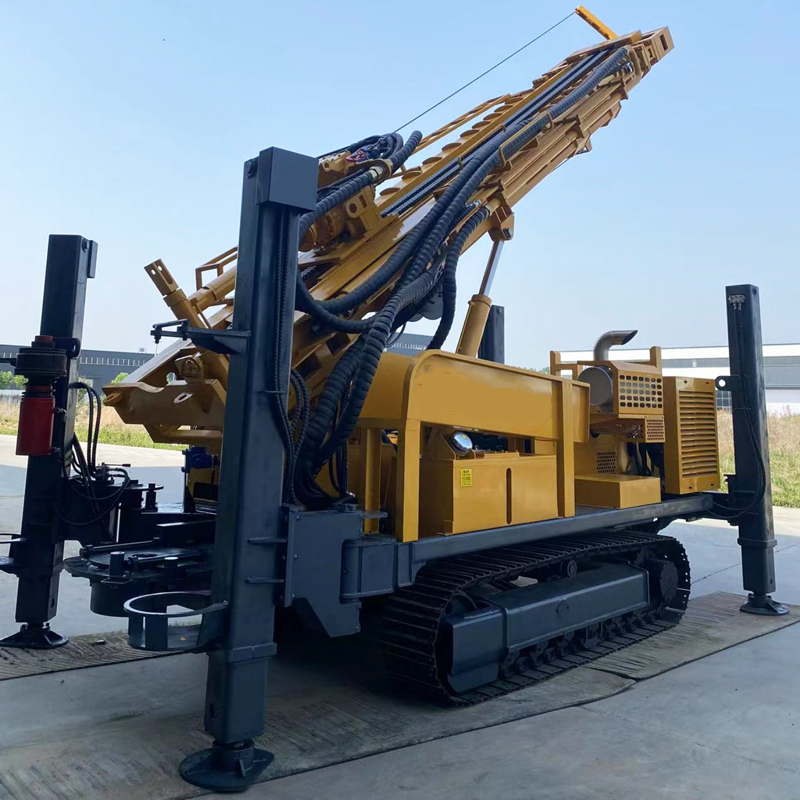

🚜 سير مجنزرة بسرعة 3 كم/ساعة مناسب للمناطق التعدينية والتنقل الميداني

تبلغ سرعة سير المعدات حوالي 3 كم/ساعة، والحد الأقصى لزاوية الصعود المرجعية 21°. الهيكل المجنزرة مناسب للأرض الحصوية وطرق المناجم والأسطح غير المستوية عمومًا. نظرًا لأن وزن الماكينة يصل إلى 12.5 طن، يجب التأكد من قدرة تحمل الأرض والمنحدر والانزلاق قبل التنقل، ويجب تجنب السير المباشر بأحمال عالية على الأرض الرخوة.

🦵 أرجل هيدروليكية 1.6 متر تزيد من استقرار العمل في الآبار العميقة

يبلغ مشوار الأرجل الهيدروليكية 1.6 متر، ويمكن استخدامها لتسوية الماكينة ودعمها بشكل مستقر. يستغرق حفر 600 متر وقتًا أطول، ويؤثر استقرار الماكينة مباشرة على تحمل البرج والتحكم في ميل البئر. على الأرض الرخوة، يجب استخدام ألواح دعم لضمان توزيع الحمل بالتساوي على الأرجل وتجنب الهبوط بعد العمل لفترات طويلة.

⚡ محرك كامينز 132 كيلوواط يوفر طاقة للعمل المستمر تحت الأحمال الثقيلة

تستخدم WR600S محرك كامينز بقوة 132 كيلوواط، لتوفير الطاقة للدوران والتغذية والسير المجنزرة والأنظمة الهيدروليكية المساعدة. تستمر عمليات الحفر العميق والصخور الصلبة والقطر الكبير لفترات طويلة، لذا يجب تعزيز تبريد المحرك وتنظيف فلتر الهواء وصيانة نظام الوقود، وفي المشاريع ذات الغبار الكثيف يجب زيادة تكرار تنظيف المبرد والفلاتر.

🧵 رافعة مساعدة 2.5 طن مناسبة لأدوات الحفر والملحقات الأثقل

تبلغ قوة رفع الرافعة المساعدة 2.5 طن، ويمكن استخدامها لنقل مطرقة الحفر بالهواء المضغوط وأنابيب الحفر وأدوات الأنابيب الغلافية والملحقات الميدانية الأخرى. تكون أدوات الحفر في مشاريع 600 متر أثقل، ويمكن أن يقلل استخدام الرافعة من الجهد اليدوي، ولكن يجب التحكم في الحمل المقدر أثناء الرفع وضمان بقاء الأفراد بعيدًا عن الأحمال المعلقة واتجاه شد الكابل.

📦 نقل الماكينة بوزن 12.5 طن يتطلب تخطيطًا مسبقًا

يبلغ وزن الماكينة حوالي 12.5 طن، والأبعاد الخارجية حوالي 6.73 × 2.1 × 2.63 متر. أثناء النقل، يجب ترتيب شاحنة مسطحة مناسبة بناءً على حمولة المركبة وقيود عرض وارتفاع الطريق، وفحص قفل البرج التلسكوبي ونقاط تثبيت المعدات وحالة ربط أنابيب الحفر. بعد الوصول إلى الموقع، يجب توفير مساحة كافية لفتح البرج.

🧰 مضخة الطين والمضخة الطاردة المركزية والمولد ومضخة الرغوة اختيارية

يمكن اختيار مضخة الطين أو المضخة الطاردة المركزية أو المولد أو مضخة الرغوة حسب طبقات المشروع. تولي المشاريع ذات الطبقات الرخوة أهمية أكبر لنظام الطين، بينما تتطلب مشاريع الصخور الصلبة بشكل أساسي مطابقة ضاغط الهواء ومطرقة الحفر بالهواء المضغوط، ويمكن استخدام الرغوة للمساعدة في الطبقات شديدة التسرب للهواء. التكوين حسب ظروف العمل الفعلية يمكن أن يقلل من الاستثمار غير الضروري في المعدات.

⚠️ ملاحظات الحفر والصيانة للآبار العميقة 600 متر

قبل بدء العمل يوميًا، يجب فحص المحرك والنظام الهيدروليكي والبرج التلسكوبي والجنازير والأرجل والرافعة المساعدة وخراطيم الهواء عالي الضغط؛ أثناء الحفر العميق، يجب تسجيل تغيرات ضغط الهواء وعزم الدوران وتصريف الشوائب وتدفق المياه ومقاومة رفع الأنابيب بشكل مستمر؛ عند استخدام أنابيب حفر 6 أمتار، يجب ضمان فتح البرج بالكامل وقفله بشكل موثوق، وإيقاف الماكينة للفحص عند اكتشاف أي خلل.

نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر ونتائج إتمام البئر على ظروف الموقع الفعلية.
