WR500S

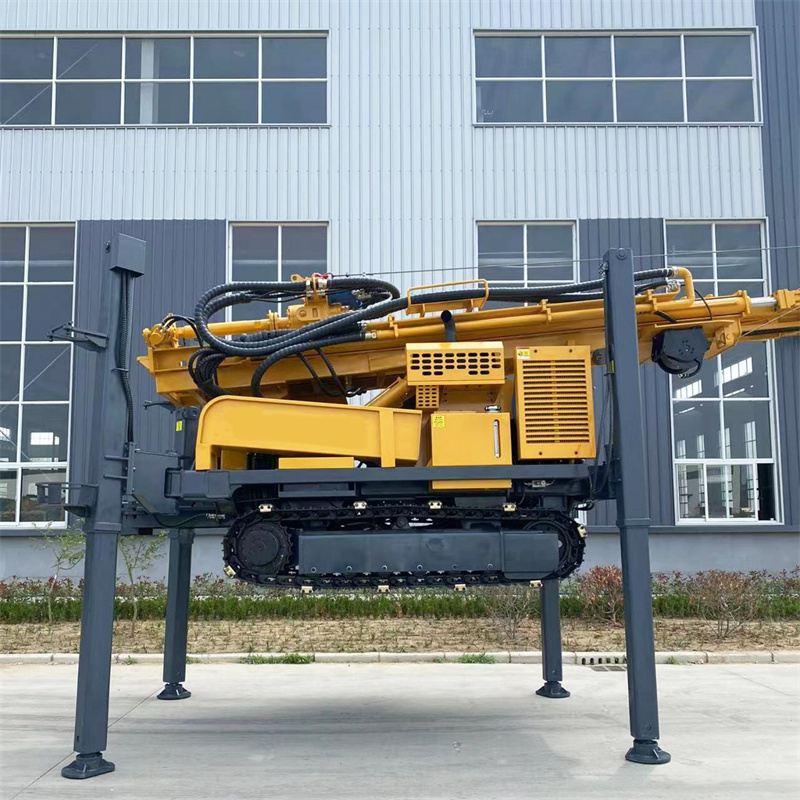

💧 WR500S حفارة آبار مياه مجنزرة ببرج تلسكوبي بعمق 500 متر

WR500S هي حفارة هيدروليكية كاملة ثقيلة مجنزرة مصممة لحفر آبار المياه متوسطة وعميقة من فئة 500 متر. تعتمد هيكل برج تلسكوبي، وتدعم قضبان حفر بطول 6 أمتار، ومجهزة بقوة رفع 30 طن، وعزم دوران مزدوج 11000 / 5500 نيوتن·متر، ومحرك يوتشاي 110 كيلوواط، مناسبة لمشاريع آبار المياه العميقة الريفية، والري الزراعي، وإمدادات المياه في المناجم، والاستخدام الصناعي، وتطوير المياه الجوفية.

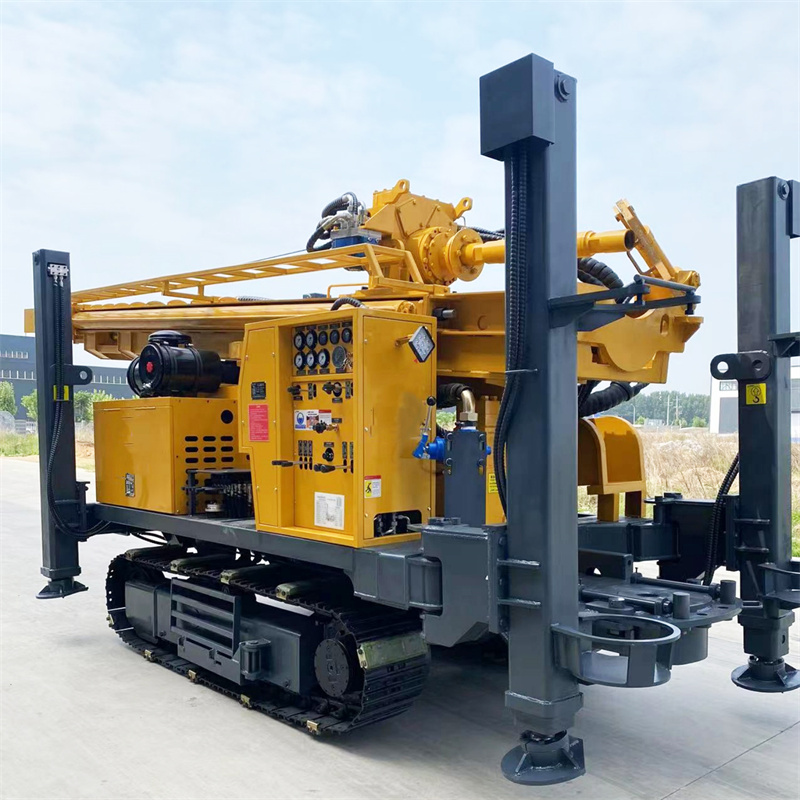

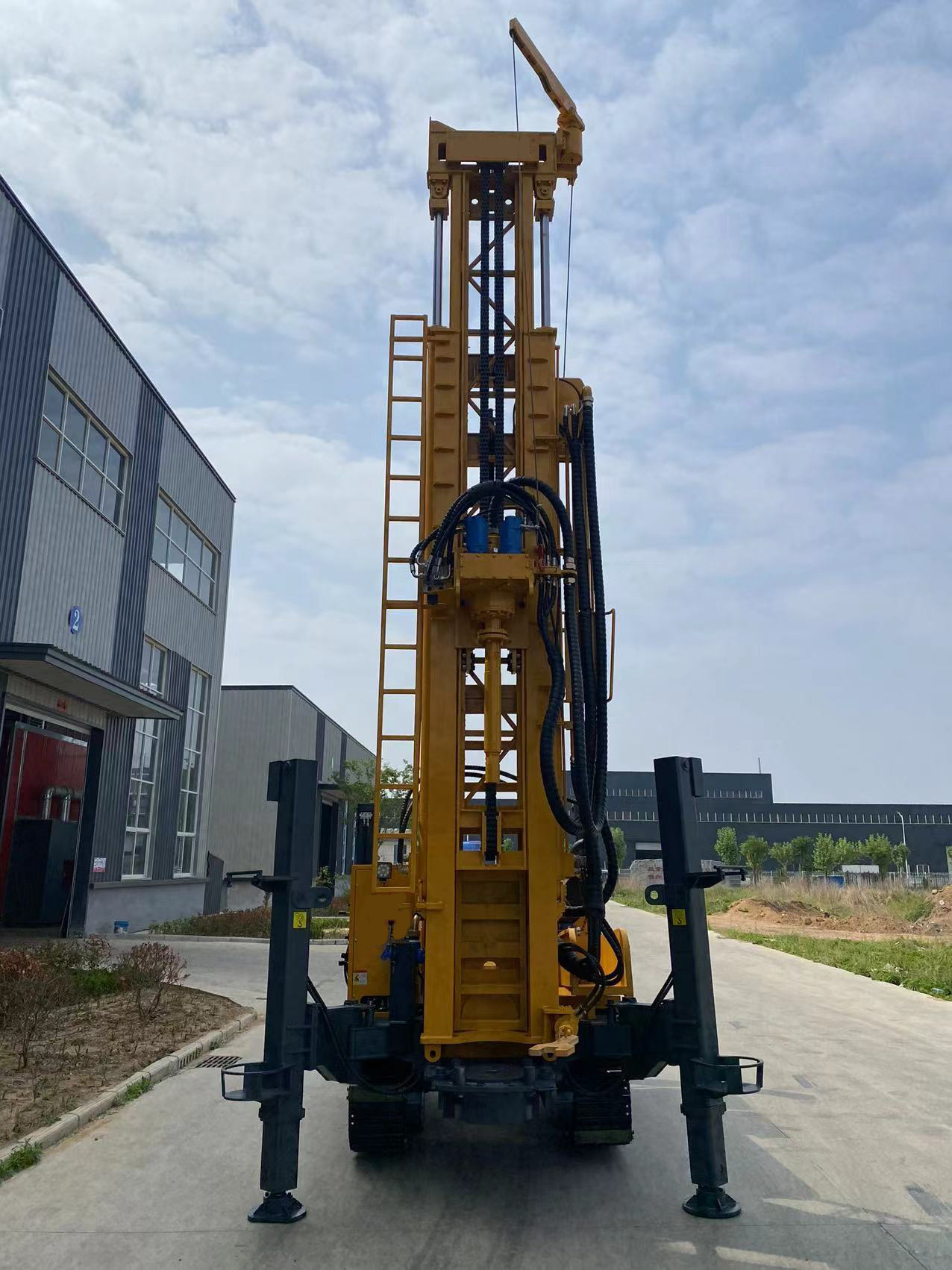

🪜 برج تلسكوبي يجمع بين النقل وسهولة استخدام قضبان 6 أمتار

حرف S في WR500S يرمز إلى البرج التلسكوبي. مقارنة بالبرج الطويل الثابت، يمكن للهيكل التلسكوبي تقصير الأبعاد الخارجية للمعدات أثناء النقل، مما يسهل التحميل والمرور على الطرق والانتقال بين المشاريع؛ وعند الوصول إلى الموقع، يتم فتح البرج لدعم الحفر المستمر بقضبان 6 أمتار. بالنسبة لعمق بئر من فئة 500 متر، فإن تقليل عدد مرات توصيل القضبان يخفض بشكل ملحوظ الوقت الإضافي.

📏 عمق حفر 500 متر يغطي المزيد من مشاريع المياه الجوفية متوسطة وعميقة

أقصى عمق حفر 500 متر، وقطر الحفر 105–400 مم، مناسب للمشاريع ذات منسوب المياه الجوفية العميق، أو الطبقات الحاملة غير المستقرة الضحلة، أو التي تحتاج إلى هامش أكبر لعمق البحث عن المياه. مقارنة بمعدات فئة 400 متر، يوفر WR500S احتياطي عمق وقدرة رفع أعلى، مما يجعله أكثر ملاءمة لحفر آبار المياه متوسطة وعميقة على المدى الطويل.

🌾 الري الزراعي وآبار المياه الزراعية واسعة النطاق

بالنسبة للمساحات الزراعية الكبيرة والبساتين والبيوت المحمية ومناطق الزراعة واسعة النطاق، يمكن لعمق الحفر من فئة 500 متر تغطية المزيد من طبقات المياه الجوفية، بينما تساعد قضبان 6 أمتار في تقليل تكرار توصيل القضبان وتحسين كفاءة الحفر المستمر. عند إنجاز البئر، يجب تصميم القطر وهيكل البئر وفقًا لمعدل التدفق المتوقع وحجم أنبوب البئر ومواصفات المضخة الغاطسة.

🏠 آبار المياه العميقة الريفية وإمدادات المياه للمجتمعات الصغيرة

في القرى التي تفتقر إلى إمدادات المياه المركزية أو حيث يكون عمق المياه الجوفية كبيرًا، يمكن استخدام WR500S لآبار المنازل وآبار إمداد القرى ومشاريع المياه العامة مثل المدارس والعيادات. لا يعني عمق فئة 500 متر أن كل بئر يجب أن يُحفر إلى 500 متر؛ يجب تحديد العمق النهائي بناءً على الظروف الهيدروجيولوجية المحلية وموقع الطبقة المنتجة للمياه.

⛏️ إمدادات المياه في المناجم ومكافحة الغبار ومياه الإنتاج المساعدة

غالبًا ما تحتاج المناجم إلى مصادر مياه مستقرة للاستخدام اليومي، ومياه مكافحة الغبار، وغسيل المعدات، ومياه الإنتاج المساعدة. الهيكل المجنزرة لـ WR500S مناسب للطرق الحصوية والأسطح غير المستوية عمومًا، كما أن عمق الحفر 500 متر وقوة الرفع 30 طن مناسبان أكثر لمشاريع إمداد المياه ذات النسبة العالية من الصخور الصلبة والأعماق الكبيرة في المناجم.

🏭 تطوير المياه الجوفية في المشاريع الصناعية والبنية التحتية

يمكن استخدام WR500S في المصانع والمجمعات الصناعية ومخيمات البناء ومشاريع البنية التحتية الكبيرة لحفر آبار المياه متوسطة وعميقة. تدعم المعدات الحفر بالطرق الدوارة بالهواء المضغوط (DTH) والحفر الدوراني بالطين، ويمكن التبديل بين التقنيات حسب الطبقات السطحية المفككة والطبقات الصخرية السفلية، مما يعزز القدرة على التكيف مع تكوينات مختلفة.

💪 قوة رفع 30 طن توفر هامشًا أكبر لمناولة أنابيب الحفر في الآبار العميقة

عند عمق بئر من فئة 500 متر، يزداد وزن قضبان الحفر والاحتكاك مع جدار البئر ووزن أنابيب التغليف بشكل ملحوظ. قوة الرفع 30 طن مفيدة لعمليات الإنزال والرفع العادية، واستعادة مطرقة الحفر بالهواء المضغوط، وبعض عمليات تغليف البئر. في حالة وجود مقاومة غير طبيعية عند رفع القضبان، يجب تنظيف البئر أولاً وتقييم حالة جدار البئر وأدوات الحفر، وتجنب استخدام أقصى قوة رفع للإجبار.

🔄 نظام دوران مزدوج 11000 / 5500 نيوتن·متر

أقصى عزم دوران لنظام الدوران 11000 / 5500 نيوتن·متر، يقابل سرعة دوران قصوى 75 / 150 دورة/دقيقة. وضع السرعة المنخفضة وعزم الدوران العالي مناسب للأقطار الكبيرة والصخور الصلبة والأحمال العالية؛ وضع السرعة الأعلى مناسب لمراحل الحفر ذات المقاومة الأقل. يجب ضبط معلمات الدوران في الموقع وفقًا لقطر الحفر ومطرقة الحفر وحالة إزالة الحطام.

⚙️ ضغط محوري 6 طن وسرعة تغذية سريعة 48 م/دقيقة

الضغط المحوري المرجعي 6 طن، سرعة التغذية السريعة 48 م/دقيقة، سرعة الرفع السريع 29 م/دقيقة. يُستخدم الضغط المحوري للتحكم في تغذية أدوات الحفر، بينما تخدم سرعات التغذية والرفع السريعة بشكل أساسي حركة رأس الطاقة ومناولة قضبان الحفر. لا تزال كفاءة الاختراق الفعلية في الطبقات الصخرية متأثرة بطبيعة الصخور ولقمة الحفر وضاغط الهواء وطريقة التشغيل.

💨 ضغط عمل 1.2–3.5 ميجاباسكال يتوافق مع مطارق DTH متوسطة وعالية الضغط

ضغط العمل الموصى به للحفر الهوائي DTH هو 1.2–3.5 ميجاباسكال، واستهلاك الهواء 16–55 م³/دقيقة. عند زيادة قطر الحفر أو صلابة الصخور أو عمق البئر أو الارتفاع عن سطح البحر، تزداد متطلبات سعة ضاغط الهواء. يجب أن يراعي اختيار ضاغط الهواء كلاً من الضغط والتدفق، وليس الاعتماد على مؤشر ضغط واحد فقط.

💎 الجرانيت والحجر الجيري والحجر الرملي والطبقات الصخرية المتماسكة

عند الدخول في طبقات صخرية متماسكة نسبيًا، يمكن استخدام مطارق DTH متوسطة وعالية الضغط مع لقمة الحفر المناسبة. أثناء حفر الصخور الصلبة، يجب ضمان تزييت مطرقة الحفر وتدفق هواء كافٍ وإزالة مستمرة للحطام؛ إذا انخفضت كمية الحطام العائد أو تذبذب ضغط الهواء، يجب فحص وجود تراكم حطام في قاع البئر أو تسرب هواء أو تآكل غير طبيعي في اللقمة.

🌦️ الصخور المتجمدة والطبقات المتناوبة بين الصلبة واللينة

على الرغم من سهولة الحفر في الصخور المتجمدة، قد يكون جدار البئر غير مستقر. عند مواجهة طبقات متناوبة بين الصلبة واللينة، يجب ضبط المعلمات وفقًا لعزم الدوران ومقاومة التغذية. إذا كانت الطبقة المتجمدة العلوية سميكة، يمكن استخدام أنابيب التغليف أو الطين لتثبيت البئر، مما يقلل من مشاكل تضيق القطر وسقوط الكتل في المراحل العميقة.

🌧️ طبقات التربة والطين والرمل والحصى

يدعم WR500S الحفر الدوراني بالطين. يمكن إنشاء مقطع بئر مستقر في طبقات التربة العلوية والطين والرمل والحصى من خلال تدوير الطين أو أنابيب التغليف أو تدابير تثبيت أخرى، ثم الانتقال إلى الحفر الهوائي DTH عند دخول الصخور. بالنسبة للآبار العميقة، غالبًا ما يكون تثبيت المقطع العلوي أكثر أهمية من مجرد زيادة معدل الاختراق.

🧱 مناطق التصدع والشقوق والطبقات المتسربة للهواء

قد تسبب مناطق التصدع سقوط كتل وتسرب هواء وانحشار أدوات وحطام غير طبيعي. أثناء التنفيذ، يجب تقليل سرعة التغذية المفرطة والحفاظ على تنظيف مستمر للبئر، واستخدام الرغوة أو أنابيب التغليف حسب الظروف. إذا كان فقدان الهواء واضحًا، يجب تحديد ما إذا كانت هناك شقوق كبيرة أو تجاويف، بدلاً من مجرد زيادة ضغط ضاغط الهواء.

💧 الطبقات الحاملة للمياه وحالات التدفق القوي

عند الدخول في الطبقة الحاملة الرئيسية، تغير المياه الجوفية حالة إزالة الحطام وعمل مطرقة الحفر. يجب تسجيل عمق الطبقة الحاملة فورًا، وضبط إمداد الهواء وتنظيف البئر وطريقة التغليف وفقًا لكمية التدفق. في مرحلة إنجاز البئر، يجب تركيب أنابيب التصفية وطبقات العزل المائي وفقًا لموقع الطبقة الحاملة لضمان فعالية الضخ على المدى الطويل.

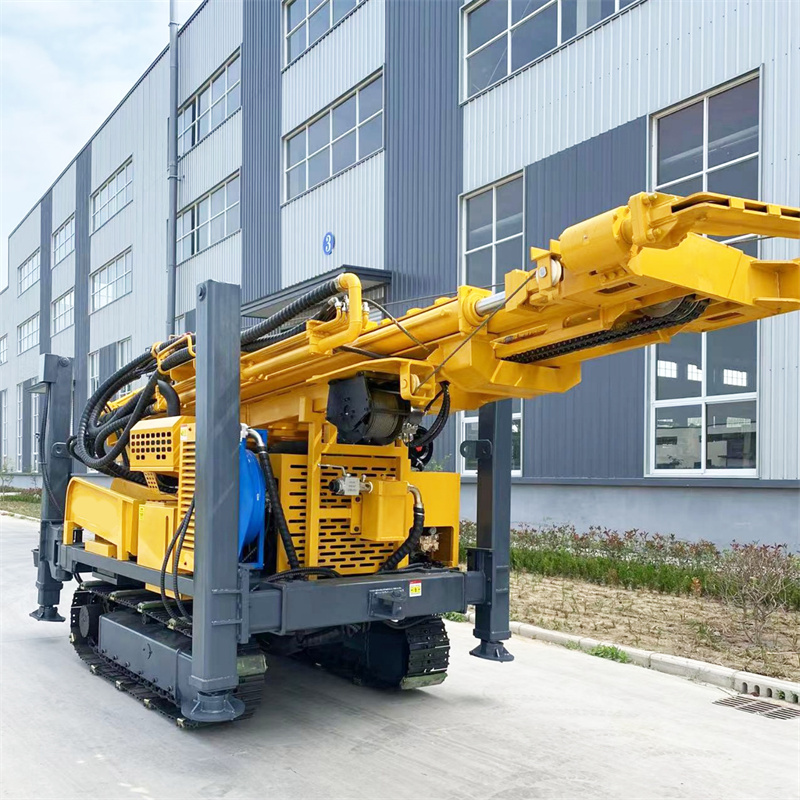

🚜 زحف مجنزرة بسرعة 3 كم/س مناسب للمناجم والتنقل الميداني

سرعة الزحف حوالي 3 كم/س، وأقصى زاوية صعود مرجعية 21°. الهيكل المجنزرة مناسب للطرق الحصوية في المناجم والطرق الريفية والأسطح غير المستوية عمومًا. نظرًا لأن الوزن الإجمالي حوالي 10.6 طن، يجب عند النقل التأكد من قدرة تحمل الأرض والمنحدرات والظروف الرطبة والزلقة.

🦵 أرجل هيدروليكية 1.6 متر لتحسين استقرار العمل من فئة 500 متر

مشوار الأرجل الهيدروليكية 1.6 متر، ويمكن استخدامها لتسوية المعدات ودعمها بشكل مستقر. دورة حفر بئر من فئة 500 متر طويلة نسبيًا، وتؤثر حالة استواء المعدات على تحمل البرج والتحكم في انحراف البئر. على الأرض الطينية، يجب إضافة ألواح دعم لتجنب هبوط الأرجل تحت الحمل المستمر.

⚡ محرك يوتشاي 110 كيلوواط يوفر قدرة تشغيل مستمرة أقوى

يستخدم WR500S محرك يوتشاي بقوة 110 كيلوواط لتشغيل نظام الدوران والتغذية والزحف المجنزرة والأنظمة الهيدروليكية المساعدة. نظرًا لطول مدة الحفر في الآبار العميقة والصخور الصلبة، يجب تعزيز تبريد المحرك وتنظيف فلتر الهواء وصيانة نظام الوقود، وفي المواقع المتربة يجب زيادة وتيرة تنظيف المبرد والفلتر.

🧵 رافعة مساعدة 1.5 طن لتقليل جهد المناولة اليدوية

قوة رفع الرافعة المساعدة 1.5 طن، ويمكن استخدامها لنقل مطارق DTH وقضبان الحفر وأدوات التغليف والملحقات الأخرى. عند استخدام قضبان 6 أمتار، يجب ضبط نقاط التعليق والتوجيه اليدوي بشكل معقول لتجنب التأرجح الجانبي للقضبان واصطدام البرج أو التأثير على سلامة الأفراد.

📦 نقل الوزن الإجمالي 10.6 طن يتطلب تخطيطًا مسبقًا

الوزن الإجمالي حوالي 10.6 طن، والأبعاد الخارجية حوالي 6.52 × 1.85 × 2.51 متر. عند النقل، يجب ترتيب شاحنة مسطحة وفقًا لحمولة المركبة وقيود عرض وارتفاع الطريق، وفحص قفل البرج التلسكوبي ونقاط تثبيت المعدات وحالة ربط قضبان الحفر. بعد الوصول إلى الموقع، يجب توفير مساحة كافية لفتح البرج.

🧰 مضخة الطين والمضخة الطاردة المركزية والمولد ومضخة الرغوة اختيارية

يمكن اختيار مضخة الطين أو المضخة الطاردة المركزية أو المولد أو مضخة الرغوة حسب المشروع. المشاريع ذات الطبقات المفككة الكثيرة تحتاج إلى نظام طين أكثر، ومشاريع الصخور الصلبة تعتمد أكثر على ضاغط الهواء ومطرقة DTH، وقد تحتاج الطبقات شديدة التسرب إلى مساعدة الرغوة. الاختيار وفقًا للظروف الفعلية يقلل من النفقات غير الضرورية.

⚠️ ملاحظات استخدام البرج التلسكوبي وقضبان الحفر الطويلة

بالإضافة إلى فحص المحرك والنظام الهيدروليكي والجنازير والأرجل وأدوات الحفر يوميًا، يجب التركيز على فحص أدلة البرج التلسكوبي والأسطوانات والمحاور وهيكل القفل. عند استخدام قضبان 6 أمتار، يجب التأكد من فتح البرج بالكامل وتثبيته بشكل موثوق، وتجنب الحفر تحت حمل عالٍ عندما يكون البرج غير مقفل أو الموقع غير مستوٍ.

نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق البئر ونتائج الإنجاز على الظروف الميدانية.

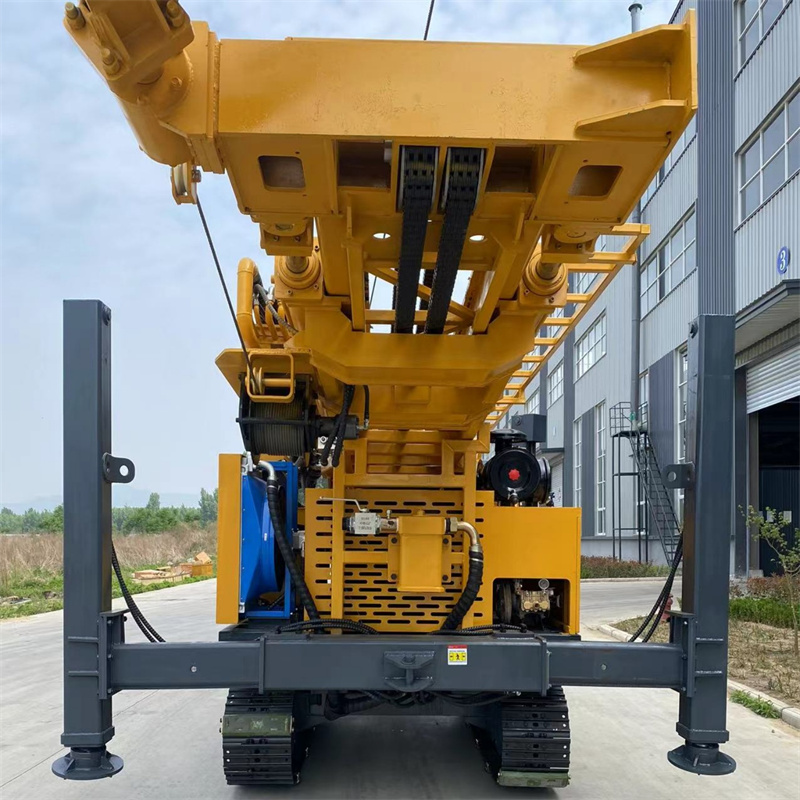

📊 المواصفات الفنية الرئيسية
