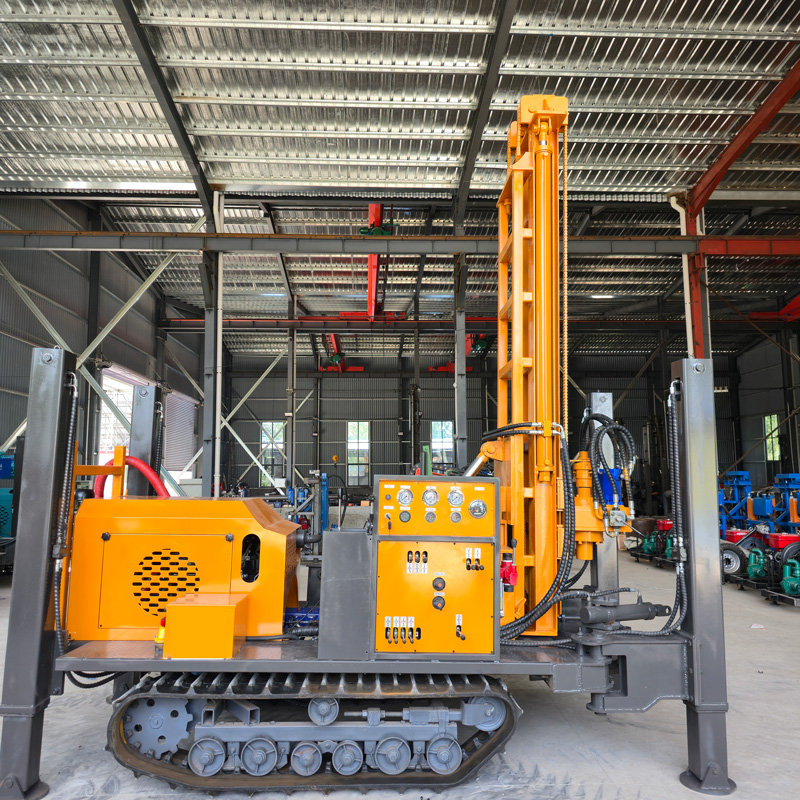

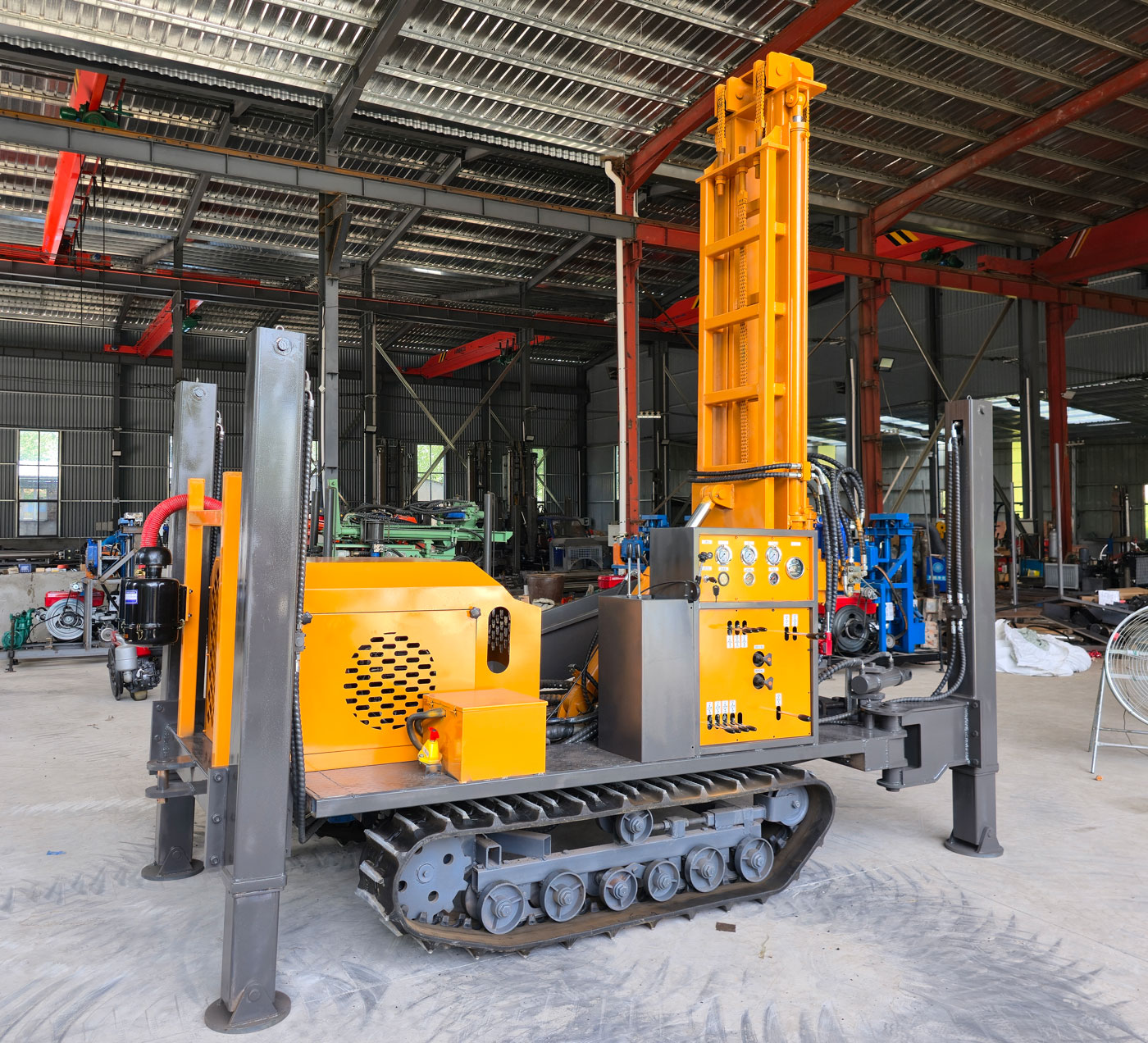

حفارة آبار المياه المجنزرة
WR260 هي حفارة هيدروليكية كاملة مجنزرة مدمجة مصممة لحفر آبار المياه الضحلة والمتوسطة. الحد الأقصى لعمق الحفر 260 متر، قطر الحفر 140–305 مم، مزودة بقوة رفع 15 طن، عزم دوران 4000–5300 نيوتن·متر ومحرك ديزل 76 كيلوواط، مناسبة لإمدادات المياه الريفية والري الزراعي والمزارع والاستخدام الصناعي ومواقع البناء ومشاريع إمداد المياه في المناجم الصغيرة.
مقارنة بحفارات الآبار الصغيرة من فئة 120 متر و200 متر، تمتلك WR260 هامش عمق أكبر مع الحفاظ على هيكل مدمج نسبيًا ووزن إجمالي 5.7 طن. بالنسبة للمشاريع التي يكون فيها منسوب المياه الجوفية عميقًا نسبيًا ولكنها لا تحتاج إلى معدات ثقيلة تتجاوز 500 متر، يحقق هذا المستوى توازنًا أفضل بين استثمار المعدات وتكاليف النقل وقدرة الحفر.
يمكن استخدام WR260 لحفر آبار المنازل وآبار القرى وآبار إمداد المياه للمجتمعات الصغيرة. يغطي قطر الحفر 140–305 مم تكوينات متعددة من أنابيب البئر والمضخات الغاطسة. قبل إتمام البئر، يجب تحديد العمق والقطر وأنابيب التصفية وطبقات الإغلاق بناءً على موقع طبقة المياه الجوفية ومعدل التدفق المتوقع ومتطلبات جودة المياه المحلية.
الري الزراعي هو أحد التطبيقات النموذجية لهذا النوع من الحفارات. يمكن استخدام WR260 في مشاريع آبار الحقول والبساتين والبيوت المحمية والمشاتل، حيث يسهل الهيكل المجنزر التنقل في الطرق الريفية والطرق الزراعية والمواقع الحصوية. بالنسبة لفرق الحفر التي تحتاج إلى آبار ري متعددة، يساعد الهيكل المدمج والتنقل العالي في تقليل وقت نقل مواقع الحفر.
تحتاج مشاريع الثروة الحيوانية عادةً إلى مياه شرب ومياه تنظيف مستقرة على المدى الطويل. يمكن لعمق الحفر 260 متر الوصول إلى طبقات مياه جوفية أعمق من معدات الآبار الضحلة، مما يجعله مناسبًا للمزارع والمراعي والمشاريع الزراعية النائية. يجب اختيار موقع البئر الفعلي بناءً على الظروف الهيدروجيولوجية المحلية، ولا يمكن استبدال التقييم المسبق للمياه بمجرد زيادة العمق.
غالبًا ما تحتاج مواقع التعدين والاستكشاف الجيولوجي إلى مياه للاستخدام اليومي وتنظيف المعدات وقمع الغبار. يسهل الهيكل المجنزر لـ WR260 التنقل على الطرق الحصوية في المناجم والأسطح غير المستوية عمومًا، ويمكن استخدامه لآبار مخيمات المناجم وآبار الإمداد الإنتاجي المساعدة الصغيرة. إذا كانت نسبة الصخور الصلبة في المشروع عالية، يجب التركيز على مطابقة مطرقة DTH وضاغط الهواء.
بالنسبة للمصانع والورش ومخيمات البناء ومشاريع البنية التحتية، يمكن استخدام WR260 لآبار الإمداد المساعدة وتنظيف المعدات ومياه البناء. نظرًا لأن أبعاد المعدات حوالي 3900 × 1750 × 2250 مم، فإنها أسهل في الدخول إلى المناطق الصناعية ومناطق البناء المحدودة المساحة مقارنة بحفارات الآبار العميقة الكبيرة.

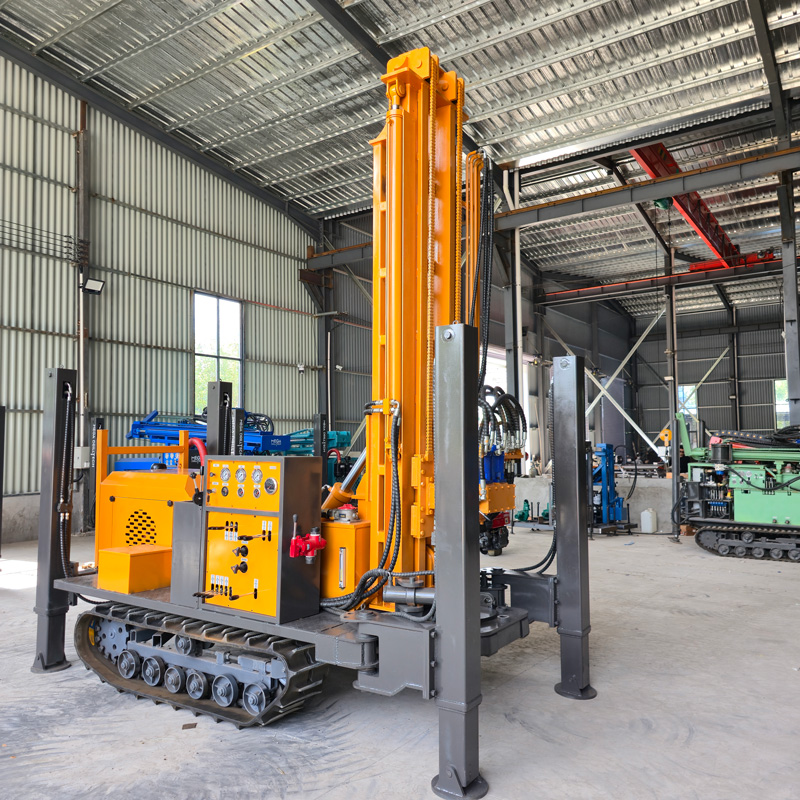

يتراوح عزم الدوران بين 4000–5300 نيوتن·متر، وسرعة الدوران 45–70 دورة/دقيقة، مما يجعله مناسبًا للحفر مع قضبان حفر 76 مم أو 89 مم ومطرقة DTH الشائعة. بعد الدخول إلى الصخور الصلبة المتجانسة، يجب ضبط الدوران والدفع وفقًا لصلابة الصخور ومواصفات مطرقة DTH وحالة إزالة الرقائق، للحفاظ على تنسيق الصدم والدوران وإمداد الهواء.
يمكن استخدام قوة الرفع 15 طن لعمليات رفع وإنزال قضبان الحفر واستعادة مطرقة DTH وبعض عمليات التغليف. مع زيادة عمق الحفر، يزداد وزن قضبان الحفر واحتكاك جدار البئر. إذا ظهرت مقاومة غير طبيعية مستمرة عند رفع القضبان، يجب تنظيف البئر وفحص الجدار والأدوات أولاً، بدلاً من الاعتماد مباشرة على أقصى قوة رفع للتعامل بالقوة.
طول التغذية الواحدة 3.3 متر، ويمكن مطابقته مع قضبان حفر 1.5 متر و2 متر و3 متر. التغذية الأطول لمرة واحدة تقلل من وقت عودة رأس الطاقة المتكررة وتوصيل قضبان الحفر، مما يجعل الحفر المستمر أكثر سلاسة. لا تزال كفاءة الاختراق الفعلية تعتمد على الخصائص الصخرية وقطر الحفر وأداء مطرقة DTH وضاغط الهواء.
سرعة الرفع السريع 24 متر/دقيقة وسرعة التغذية السريعة 40 متر/دقيقة تُستخدم بشكل أساسي لمناولة قضبان الحفر وعودة رأس الطاقة ومراحل غير الحفر. "التغذية السريعة" هنا ليست سرعة الاختراق الفعلية في الطبقات؛ كفاءة الحفر المرجعية في البيانات هي 10–35 متر/ساعة، وتختلف النتائج الميدانية بشكل واضح حسب ظروف الطبقات.
عند استخدام الحفر بمطرقة DTH، يكون ضغط العمل المرجعي 1.7–2.5 ميجاباسكال واستهلاك الهواء 17–31 متر³/دقيقة. يؤدي عدم كفاية تصريف ضاغط الهواء إلى ضعف صدمة مطرقة DTH وصعوبة إزالة الرقائق؛ عند زيادة قطر الحفر أو صلابة الطبقات أو الارتفاع، يلزم عادةً تدفق هواء أكبر.
مع مطابقة مطرقة DTH ورأس حفر وضاغط هواء مناسبين، يمكن استخدامها في طبقات متجانسة نسبيًا مثل الحجر الجيري والحجر الرملي والجرانيت. عند حفر الصخور الصلبة، يجب مراقبة تآكل رأس الحفر وتزييت مطرقة DTH وحالة إزالة الرقائق، لتجنب التكسير المتكرر وتراكم غبار الصخور في قاع البئر بسبب نقص تدفق الهواء.
تتعرض الصخور المتجمدة لسقوط كتل من جدار البئر وتقلص القطر؛ قد تكون سرعة الحفر أسرع، لكن الاستقرار ليس مثاليًا بالضرورة. بعد الدخول إلى طبقات متناوبة بين الصلبة واللينة، يجب ضبط الدفع والدوران وفقًا لتغيرات مقاومة الحفر، واستخدام التغليف لحماية الأجزاء العلوية غير المستقرة عند الحاجة.
قد يؤدي استخدام مطرقة DTH مباشرة في الطبقات السطحية المفككة إلى انهيار البئر ودفن الأدوات. يجب اختيار التغليف أو الطين أو طرق تثبيت أخرى وفقًا للطبقة، وإنشاء فتحة بئر مستقرة والجزء العلوي أولاً، ثم الدخول إلى الطبقة الصخرية للحفر الهوائي بمطرقة DTH.
تتعرض الطبقات المكسورة لسقوط الكتل وتسرب الهواء وانحشار الأدوات. أثناء الحفر، يجب تقليل الدفع المفرط والحفاظ على إزالة الرقائق وتنظيف البئر بشكل مستمر ومراقبة تغيرات ضغط الهواء. إذا كانت منطقة الكسر سميكة، يمكن استخدام التغليف أو الرغوة لتحسين استقرار جدار البئر حسب الظروف الميدانية.
بعد الدخول إلى طبقة المياه الجوفية، تغير المياه الجوفية عمل مطرقة DTH وتصريف غبار الصخور. يجب ضبط إمداد الهواء وطريقة تنظيف البئر وفقًا لتدفق المياه، وتسجيل عمق طبقات المياه الجوفية الرئيسية. عند إتمام البئر رسميًا، يجب أيضًا تكوين أنابيب البئر وأنابيب التصفية وهيكل الإغلاق بشكل معقول وفقًا لموقع طبقة المياه الجوفية.
في الكهوف الجيرية أو الشقوق المفتوحة أو الطبقات ذات التسرب الشديد للهواء، قد يصعب نقل ضغط وتدفق ضاغط الهواء بفعالية إلى قاع البئر. قد تتطلب هذه الحالات رغوة أو تغليفًا أو زيادة تدفق الهواء أو تغيير طريقة الحفر، ويجب التعديل في الوقت المناسب وفقًا لدرجة التسرب وردود الفعل داخل البئر.

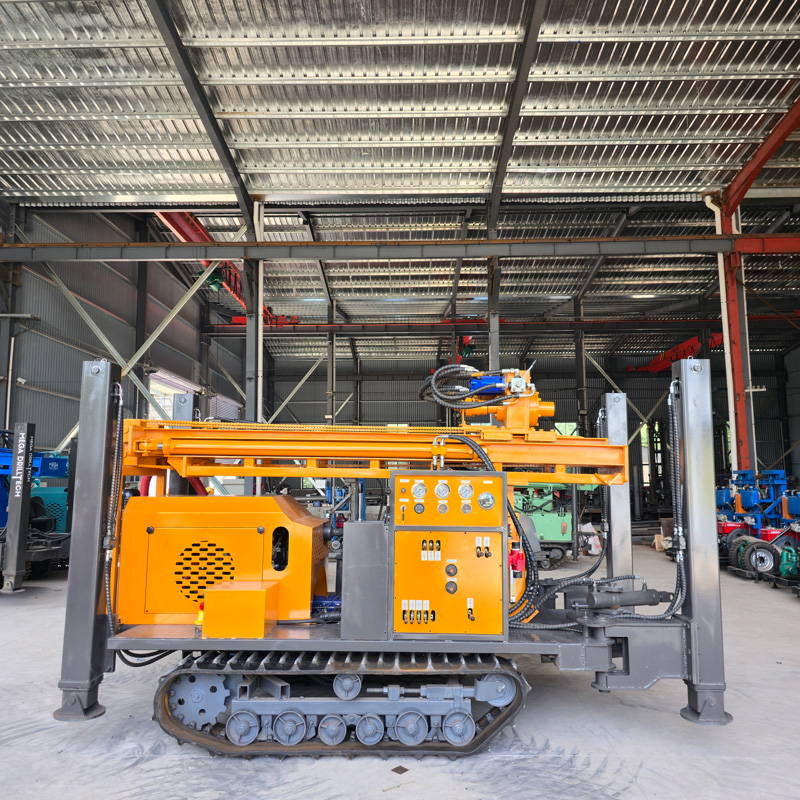

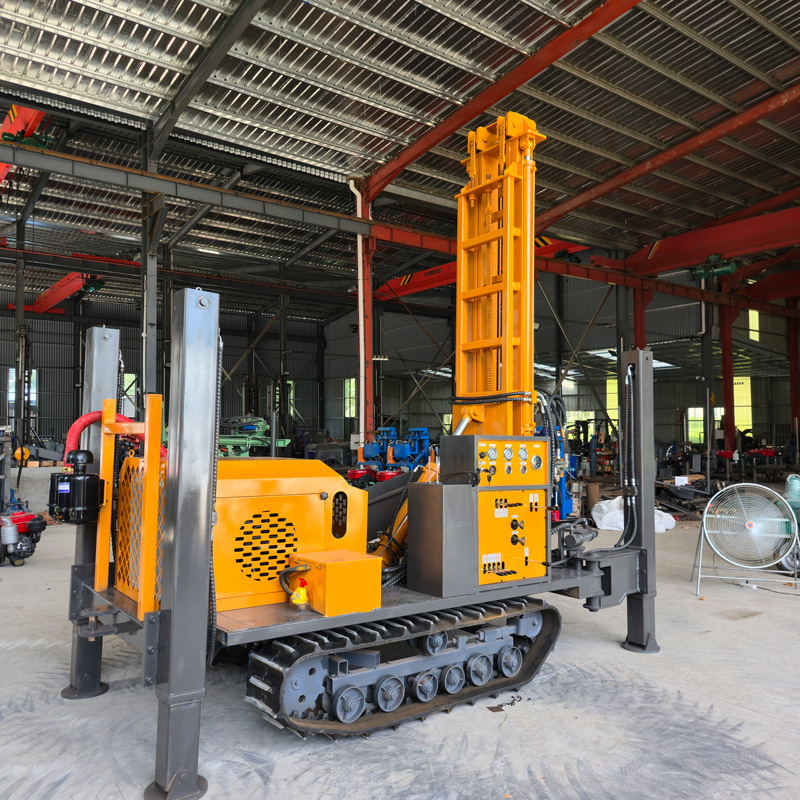

تستخدم WR260 هيكلًا مجنزرًا فولاذيًا، بسرعة سير حوالي 2.5 كم/ساعة، وقدرة تسلق قصوى مرجعية 30°. يتمتع الجنزير الفولاذي بقدرة جر واستقرار جيدين، مناسب للأراضي الحصوية والطرق الريفية ومواقع المناجم. عند نقل المعدات، يجب طي البرج وتقييم المنحدرات وقدرة تحمل الأرض.
شوط الأرجل العالية 1.4 متر، يمكن دعم وتسوية المعدات على أرض غير مستوية قليلاً. قبل بدء الحفر، يجب ضمان استقرار الماكينة بالكامل؛ في الأراضي الطرية، يلزم إضافة ألواح لتجنب هبوط الأرجل مما يؤدي إلى ميل البرج وانحراف موقع الحفر.
قوة رفع الرافعة المساعدة 1.5 طن، يمكن استخدامها لنقل مطرقة DTH وقضبان الحفر وأدوات التغليف وبعض المعدات المساعدة في الموقع. الاستخدام الصحيح للرافعة يقلل من كثافة العمل اليدوي، ولكن يجب التحكم في الحمل أثناء الرفع وتجنب وجود الأشخاص تحت الأحمال المعلقة.
تتوفر أيضًا في البيانات خيارات طاقة كهربائية. بالنسبة للمناطق الصناعية أو المناجم أو مشاريع البناء الثابتة التي لديها إمداد كهرباء مستقر، يمكن للطاقة الكهربائية تقليل إعادة التزود بالديزل ومشاكل العادم. يجب أن تعتمد قوة المحرك النهائية والجهد وطريقة التحكم على التكوين الرسمي.
يوجد في البيانات الأصلية معامل 2.73 متر مُسمى "عرض التحميل / Width of loading". نظرًا لأن هذا الاسم لا يتوافق مع عرض الماكينة الخارجي 1750 مم، فقد تم الاحتفاظ به في جدول المعاملات كـ "العرض المذكور في البيانات" دون تفسير إضافي كعرض نقل فعلي، ويجب التأكيد النهائي من خلال بيانات الإنتاج الفنية الرسمية.

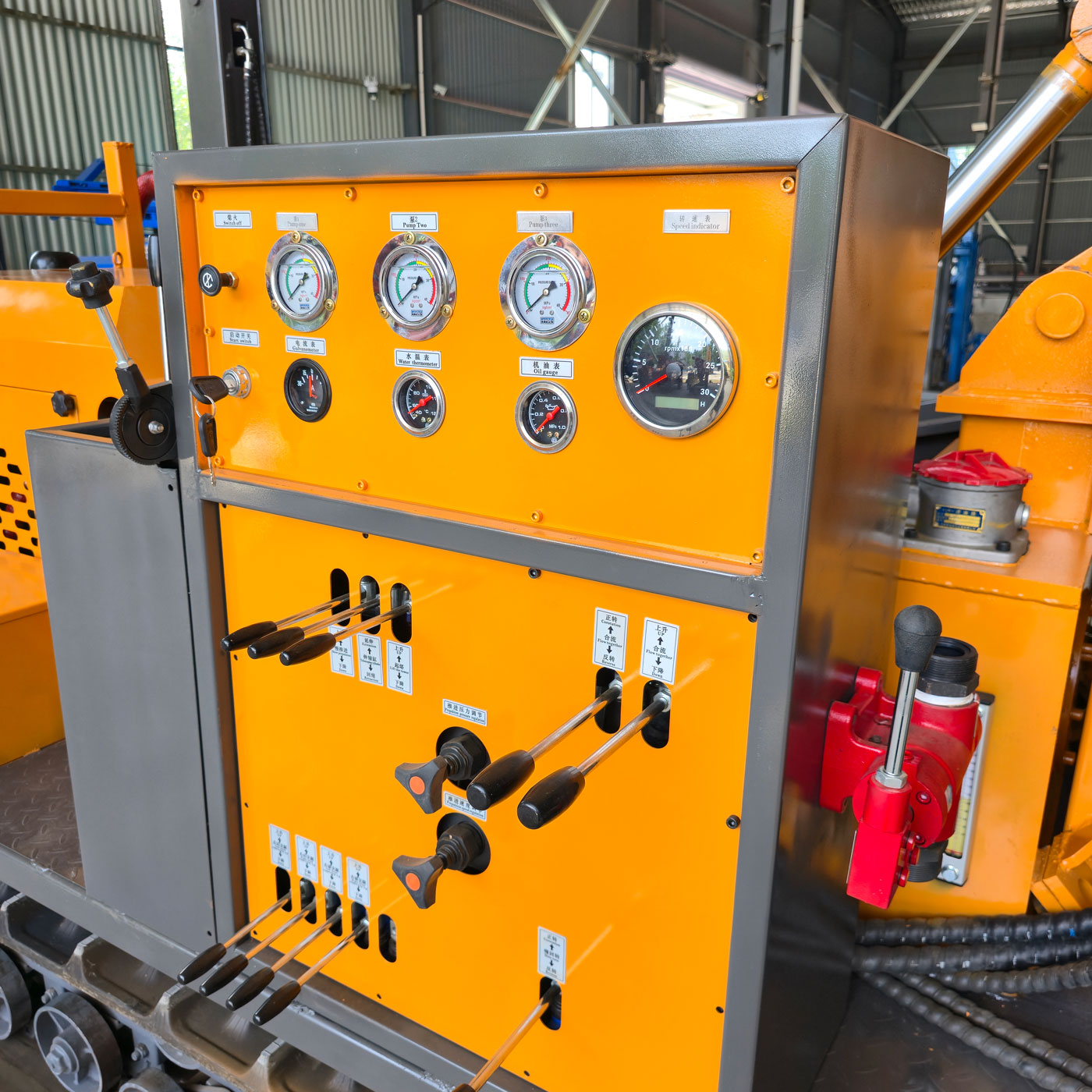

قبل الحفر اليومي، يجب فحص المحرك والنظام الهيدروليكي ورأس الدوران والبرج والرافعة وخراطيم الهواء عالي الضغط؛ أثناء العمل، راقب باستمرار ضغط الهواء وإزالة الرقائق وعودة الماء ودرجة حرارة المعدات؛ بعد الانتهاء، نظف الطين والغبار وافحص أسنان قضبان الحفر وتزييت مطرقة DTH والوصلات الهيدروليكية. عند النقل المتكرر، يجب فحص الجنازير ونقاط تثبيت التحميل في نفس الوقت.
نظرًا لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر ونتائج إتمام البئر على ظروف الموقع الفعلية.
| البند | القيمة |
|---|---|
| المعاملات الأساسية | |
| طراز المنتج | WR260 |
| نوع المعدات | حفارة آبار مياه هيدروليكية كاملة مجنزرة مدمجة |
| نوع الهيكل | هيكل مجنزر فولاذي |
| طريقة الحفر الرئيسية | الحفر بمطرقة DTH |
| تكوين الطاقة | محرك ديزل 76 كيلوواط / خيار طاقة كهربائية |
| قدرة الحفر | |
| أقصى عمق حفر | 260 متر |
| قطر الحفر | 140–305 مم |
| قطر قضيب الحفر | 76 / 89 مم |
| طول قضيب الحفر | 1.5 / 2 / 3 متر |
| كفاءة الحفر المرجعية | 10–35 متر/ساعة |
| نظام الدوران والتغذية | |
| عزم الدوران | 4000–5300 نيوتن·متر |
| سرعة الدوران | 45–70 دورة/دقيقة |
| طول التغذية الواحدة | 3.3 متر |
| قوة الرفع | 15 طن |
| سرعة الرفع السريع | 24 متر/دقيقة |
| سرعة التغذية السريعة | 40 متر/دقيقة |
| معاملات مطابقة ضاغط الهواء | |
| ضغط العمل | 1.7–2.5 ميجاباسكال |
| استهلاك الهواء | 17–31 متر³/دقيقة |
| ملاحظة المطابقة | اختيار ضاغط الهواء وفقًا لقطر الحفر ومطرقة DTH وعمق البئر المستهدف والارتفاع وصلابة الطبقات |
| نظام الجنزير والاستقرار | |
| سرعة السير | 2.5 كم/ساعة |
| أقصى قدرة تسلق | 30° |
| شوط الأرجل العالية | 1.4 متر |
| العرض المذكور في البيانات | 2.73 متر |
| الأنظمة المساعدة | |
| قوة رفع الرافعة | 1.5 طن |
| أبعاد ووزن الماكينة | |
| الأبعاد الخارجية | 3900 × 1750 × 2250 مم |
| الوزن الإجمالي | 5.7 طن |
| التطبيقات النموذجية | |
| إمدادات المياه الريفية والمجتمعية | آبار المنازل، آبار القرى، آبار إمداد المجتمعات الصغيرة |
| الري الزراعي | آبار ري الحقول والبساتين والبيوت المحمية والمشاتل |
| مياه الثروة الحيوانية | إمدادات المياه للمراعي والمزارع والمشاريع الزراعية النائية |
| الاستخدام الصناعي | المصانع، مخيمات البناء، تنظيف المعدات والمياه المساعدة |
| إمدادات مياه المناجم | مخيمات المناجم، مواقع الاستكشاف، قمع الغبار والإمداد الإنتاجي المساعد |
| التوافق مع الطبقات | |
| طبقات صخرية متجانسة | الحفر بمطرقة DTH مع مطابقة مناسبة لمطرقة DTH ورأس الحفر وضاغط الهواء |
| صخور متجمدة | التحكم في الدفع وفقًا لاستقرار جدار البئر وتنظيف البئر في الوقت المناسب |
| طبقات سطحية مفككة | قد تحتاج إلى تغليف أو إجراءات تثبيت علوية |
| طبقات مكسورة | تقليل سرعة الدفع، تعزيز تنظيف البئر ومتابعة التغليف حسب الحالة |
| طبقات المياه الجوفية | ضبط إمداد الهواء وإزالة الرقائق وطريقة التغليف وفقًا لتدفق المياه |
| كهوف / طبقات تسرب الهواء | قد تحتاج إلى رغوة أو تغليف أو زيادة تدفق الهواء أو تعديل طريقة الحفر |
