حفارة آبار المياه المجنزرة
WR1200SL هي ماكينة حفر هيدروليكية كاملة ثقيلة مجنزرة مصممة لمشاريع الآبار العميقة الكبيرة مثل آبار المياه فائقة العمق من فئة 1200 متر، وإمدادات المياه للمناجم، والإمدادات الصناعية، والمسح الجيوتقني الحراري. تعتمد المعدات على تكوين مزدوج الطاقة ديزل / كهرباء وهيكل برج تلسكوبي، وتدعم قضبان حفر بطول 9.6 م، بعمق حفر أقصى 1200 م، وقطر حفر 105–900 مم، ومزودة بقوة رفع 60 طن، وعزم دوران 30000 / 15000 نيوتن·متر، ومحرك ديزل كمنز بقوة 264 كيلوواط، مما يجعلها مناسبة للمشاريع ذات دورة التنفيذ الطويلة، والقطر الكبير، والعمق العالي، وظروف الطاقة المتنوعة في الموقع.

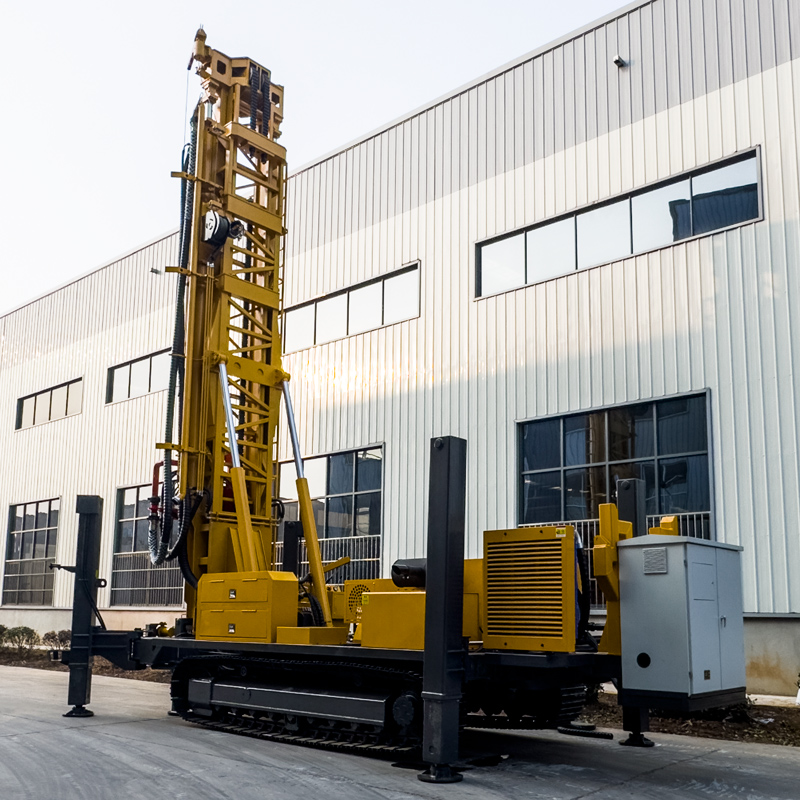

عادةً ما تعتمد المناجم النائية والصحاري والمشاريع الميدانية على طاقة الديزل، بينما قد تتوفر شبكة كهربائية مستقرة في مواقع الحفر الثابتة بالمناجم أو المناطق الصناعية أو مشاريع البناء طويلة الأجل. يمكن تكوين WR1200SL بين خيار الديزل والكهرباء وفقاً لظروف الموقع، مما يحافظ على قدرة العمل المستقل في الميدان ويوفر خياراً لتقليل استهلاك الوقود وانبعاثات العادم في المواقع الثابتة. يجب تحديد القدرة النهائية للجزء الكهربائي والجهد والتردد وطريقة التشغيل وفقاً لنظام إمداد الطاقة في المشروع.

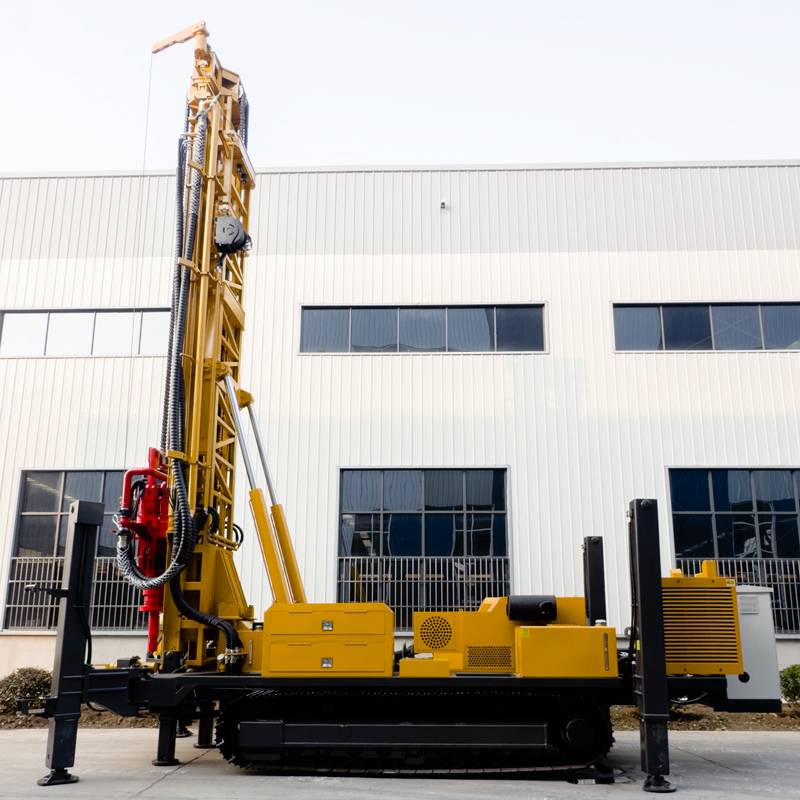

عمق الحفر الأقصى 1200 م وقطر الحفر 105–900 مم يتيحان لـ WR1200SL تغطية مشاريع المياه الجوفية العميقة التي يصعب على معدات الآبار العادية تحملها. بالنسبة للطبقات الحاملة للمياه العميقة، والآبار العميقة في المناجم، والإمدادات الصناعية ذات التدفق الكبير، والمسح الجيوتقني الحراري المحدد، تمتلك معدات فئة 1200 متر احتياطي عمق أكبر. لا يزال يتعين تحديد عمق الحفر الفعلي وفقاً لقطر الحفر والطبقات وقضبان الحفر وضاغط الهواء والظروف الهيدروجيولوجية.

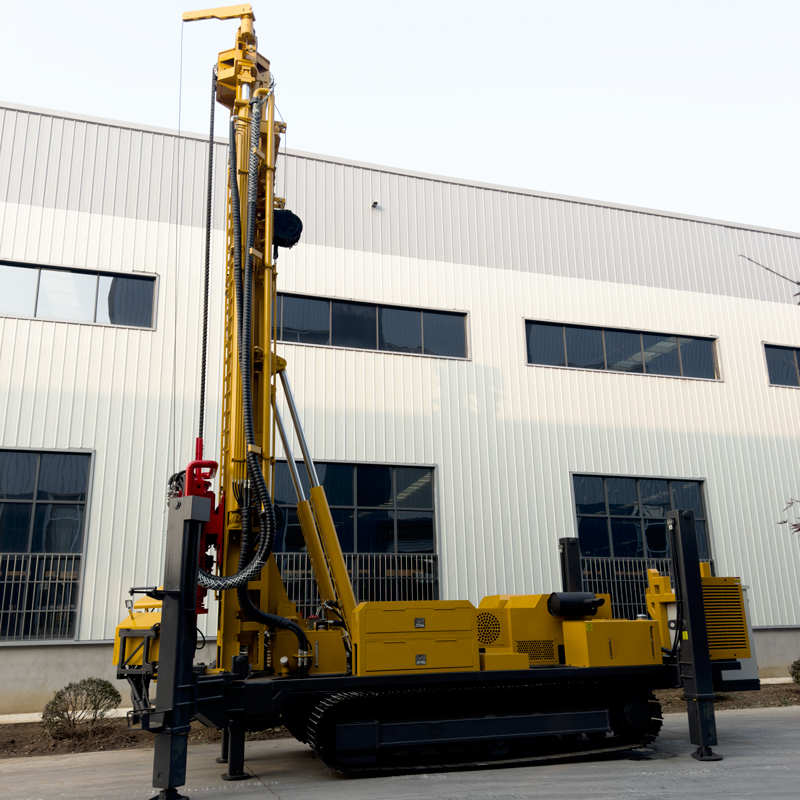

معدات فئة 1200 متر كبيرة الحجم والوزن بطبيعتها، لذا فإن تنظيم النقل أكثر تعقيداً من ماكينات الحفر الصغيرة والمتوسطة. يمكن للبرج التلسكوبي تقصير أبعاد النقل أثناء الانتقال، ثم فتح ارتفاع العمل بعد الوصول إلى موقع البئر، مما يحسن ظروف التحميل وعبور الطرق والانتقال داخل الموقع مع ضمان قدرة العمل بقضبان الحفر الطويلة.
يدعم WR1200SL قضبان حفر بطول 9.6 م، وقطر قضبان الحفر الموصى به 114 / 127 مم. بالنسبة للآبار التي يزيد عمقها عن 1000 متر، إذا استمر استخدام قضبان حفر قصيرة بشكل متكرر، سيزداد عدد الوصلات والفصل بشكل كبير، ويزداد الوقت الإضافي والإجهاد البشري بشكل ملحوظ. يمكن لقضبان الحفر الطويلة 9.6 م تقليل تكرار التوصيل بشكل كبير، مما يجعلها أكثر ملاءمة للحفر المستمر في الآبار فائقة العمق والمشاريع طويلة الأجل.
تبلغ قوة رفع المعدات 60 طن، وقوة الضغط المحوري 10 طن. عند عمق بئر من فئة 1200 متر، يزداد وزن عمود الحفر، والاحتكاك بجدار البئر، ووزن أنابيب التغليف، والحالات الشاذة داخل البئر بشكل كبير، مما يزيد من حمل السحب. قدرة الرفع الأكبر مفيدة لعمليات الإنزال والرفع العادية، واستعادة المطرقة الهوائية، وعمليات أنابيب التغليف كبيرة الحجم، ولكن في حالة انحشار القضبان أو تضييق القطر، يجب أولاً تنظيف البئر وتقييم حالة البئر.
الحد الأقصى لعزم دوران نظام الدوران هو 30000 / 15000 نيوتن·متر، مقابل سرعة دوران قصوى 85 / 170 دورة/دقيقة. تتطلب القطر الأكبر والصخور الصلبة المتكاملة وأقسام البئر ذات الاحتكاك العالي عزم دوران أعلى، بينما يمكن استخدام سرعة أعلى في مراحل الحفر ذات المقاومة الأقل. في حفر الآبار فائقة العمق، يجب ضبط المعلمات باستمرار وفقاً لعزم الدوران وطرد الركام وحمل أدوات الحفر.
يصل الحد الأقصى لقطر الحفر إلى 900 مم، مما يسمح باستخدام أنابيب بئر أكبر وحلول مضخات ذات تدفق أعلى، ولكنه يعني أيضاً أن الحفر بقطر كبير يفرض متطلبات أعلى على ضاغط الهواء ولقم الحفر وأنابيب التغليف وعزم الدوران ونظام الرفع. في المشاريع الفعلية، يجب اختيار قطر الحفر المعقول وفقاً لهدف إنجاز البئر، ولا يُنصح باستخدام الحد الأقصى للقطر كتكوين روتيني على المدى الطويل.
ضغط العمل الموصى به للحفر الهوائي بالمطرقة الهوائية DTH هو 1.65–8 ميجاباسكال، واستهلاك الهواء 16–120 م³/دقيقة. تتطلب الآبار العميقة من فئة 1200 متر والقطر الكبير وظروف الصخور الصلبة متطلبات عالية جداً لتصريف ضاغط الهواء. يجب أن يراعي اختيار ضاغط الهواء الضغط والتدفق معاً، فإذا كان التصريف غير كافٍ، حتى لو وصل الضغط إلى المطلوب، قد يحدث ضعف في الطرق وصعوبة في طرد الركام وتراكم الركام في قاع البئر.
بعد الدخول في الصخور الصلبة المتكاملة نسبياً، يمكن استخدام مطرقة DTH الهوائية بضغط متوسط أو عالٍ للحفر. في الآبار العميقة، تكون مسافة خروج غبار الصخور طويلة، ويكون تنظيف قاع البئر مهماً بشكل خاص. يجب ضمان تشحيم المطرقة الهوائية والتحكم في تآكل لقمة الحفر واستقرار تدفق الهواء، وإذا استمر انخفاض الركام العائد أو ارتفع عزم الدوران بشكل غير طبيعي، يجب تنظيف البئر وفحص أدوات الحفر في الوقت المناسب.
يمكن استخدام الحفر الدوراني بالطين أو أنابيب التغليف أو طرق أخرى لتثبيت الجدار في طبقات التربة والطين والرمل والحصى الرملي. بالنسبة للآبار فائقة العمق من فئة 1200 متر، يكون تأثير استقرار القسم العلوي من البئر أكبر على البناء اللاحق، فبمجرد تضييق القسم العلوي أو انهيار البئر، يصبح الحفر العميق ورفع القضبان أكثر صعوبة، لذلك لا يمكن تجاهل تثبيت البئر في المرحلة المبكرة.
عند عبور الصدوع والبريشيا والمناطق ذات الشقوق المتطورة في الآبار العميقة، قد يحدث تساقط الكتل وتسرب الهواء وتضييق القطر وانحشار القضبان. بعد الدخول في قسم البئر غير الطبيعي، يجب تقليل الدفع وتعزيز تنظيف البئر واستخدام أنابيب التغليف أو الرغوة أو طرق معالجة أخرى حسب الحالة. إذا استمرت مقاومة رفع القضبان في الزيادة، يجب إيقاف الحفر وتحليل الوضع في الوقت المناسب.
بعد الدخول في الطبقة الحاملة للمياه الرئيسية، يغير تدفق المياه ظروف طرد الركام وعمل المطرقة الهوائية داخل البئر. يجب على العاملين تسجيل عمق طبقات المياه الرئيسية وضبط إمداد الهواء وتنظيف البئر وطريقة التغليف وفقاً لكمية المياه. في مرحلة إنجاز البئر، يجب أيضاً تصميم أنابيب الفلتر وقسم سد المياه ونوع المضخة النهائي وفقاً لسمك الطبقة الحاملة للمياه وجودة المياه.
بالنسبة للمناطق التي تعاني من نقص مصادر المياه الضحلة أو التي تخدم عدداً كبيراً من السكان أو التي يكون فيها عمق المياه الجوفية كبيراً، يمكن استخدام WR1200SL لمشاريع آبار مياه الشرب العميقة الكبيرة وإمدادات المياه المجتمعية. يجب أن تبدأ هذه المشاريع بإجراء مسح هيدروجيولوجي وتقييم جودة المياه، ثم تحديد الطبقة المستهدفة وقطر البئر وعمقه، لتجنب السعي الأعمى وراء أقصى عمق حفر.
قد تحتاج المناطق الجافة والمزارع الكبيرة والمناطق الزراعية الواسعة إلى آبار ري بعمق 500 متر أو أكثر. احتياطي العمق من فئة 1200 متر وتكوين قضبان الحفر 9.6 م في WR1200SL مناسب لمشاريع الآبار العميقة طويلة الأجل. يجب تحديد هيكل البئر الفعلي وفقاً لمساحة الري وكمية المياه ونوع المضخة.
تحتاج مشاريع المناجم إلى مياه للشرب وكبح الغبار وتنظيف المعدات ومصادر مياه مساعدة للإنتاج. قوة الرفع 60 طن وهيكل الجنزير الثقيل والتكوين المزدوج الطاقة في WR1200SL مناسبة بشكل خاص لمشاريع الآبار العميقة في المناجم الكبيرة. إذا توفرت شبكة كهربائية في موقع الحفر الثابت بالمنجم، يمكن تكوين خيار كهربائي حسب الحاجة.
عمق الحفر من فئة 1200 متر والقطر الأقصى 900 مم يمنحان المعدات القدرة على تحمل جزء من آبار النزح الكبيرة. يجب تصميم مشاريع النزح وفقاً للظروف الهيدروجيولوجية من حيث مواقع الآبار والمسافات بينها والقطر وأنابيب الفلتر وكمية المضخات، وماكينة الحفر مسؤولة فقط عن إنجاز البئر ولا تحل محل خطة النزح الكاملة.
يمكن استخدام WR1200SL في بعض مشاريع المسح الجيوتقني الحراري وآبار التدرج الحراري والتحقق من درجة حرارة الطبقات العميقة. بالإضافة إلى عمق الحفر، تحتاج المشاريع الجيوتقنية الحرارية إلى مراعاة درجة حرارة الطبقات ووسط الدوران ومواد التغليف واستقرار جدار البئر. إذا كان بئراً تطويرياً جيوتقنياً حرارياً رسمياً، يجب تكوين أدوات الحفر ونظام إنجاز البئر وفقاً لتصميم متخصص.
سرعة الرفع السريع 29 م/دقيقة، وسرعة الدفع السريع 51 م/دقيقة، وتُستخدم بشكل أساسي لإعادة رأس الدوران العلوي وعمليات قضبان الحفر والحركات غير الخاصة بالحفر. دورة تنفيذ مشاريع الآبار فائقة العمق طويلة، والوقت الإضافي الموفر في كل مرة يتراكم بشكل كبير على المدى الطويل، خاصة مع قضبان الحفر الطويلة 9.6 م التي تزيد من وقت العمل الفعلي للمعدات.
تكوين طاقة الديزل هو محرك كمنز بقوة 264 كيلوواط، يوفر الطاقة للدوران والتغذية والمشي بالجنزير والأرجل والدعم والأنظمة المساعدة. عادةً ما تعمل الآبار العميقة 1200 متر لفترات طويلة متواصلة، لذا يجب تعزيز تبريد المحرك وتنقية الهواء ونظام الوقود وصيانة درجة حرارة الزيت الهيدروليكي، لتجنب انخفاض الطاقة بسبب الحرارة العالية والغبار.
إذا توفر مصدر طاقة مستقر في المنجم أو المنطقة الصناعية أو موقع الحفر الثابت، يمكن تكوين نظام دفع كهربائي وفقاً لشبكة كهرباء المشروع. يساعد الوضع الكهربائي على تقليل استهلاك الوقود والعادم في الموقع، ولكن يجب التأكد مسبقاً من الجهد والتردد وسعة المحول ومسافة الكابل وتيار البدء، ولا يمكن التحويل مباشرة من قدرة الديزل ببساطة.
المعدات مزودة برافعة مساعدة كبيرة 5 طن ورافعة مساعدة صغيرة 2.5 طن، يمكن استخدامهما لنقل أدوات الحفر الأثقل والمطرقة الهوائية وأنابيب التغليف والملحقات العامة. مشاريع فئة 1200 متر تحتوي على أدوات مساعدة كثيرة وأوزان فردية كبيرة، والرافعتان المزدوجتان يمكن أن تزيد كفاءة التنظيم في الموقع، ولكن يجب الالتزام الصارم بالحمل المقدر ومسافات الأمان في عمليات الرفع.
سرعة المشي حوالي 6 كم/ساعة، وزاوية الصعود القصوى المرجعية 21°. بالنسبة لمعدات ثقيلة 25 طن، تُستخدم قدرة المشي هذه بشكل أساسي للانتقال داخل الموقع وبين مواقع الآبار. قبل الحركة، يجب التأكد من قدرة تحمل الطريق والمنحدر ونصف قطر الدوران وحالة الأرض الرخوة، ويجب أن يكون البرج الطويل في وضع نقل آمن.
شوط الأرجل الهيدروليكية 1.7 م، ويمكن استخدامها لتسوية المعدات والدعم المستقر. دورة تنفيذ الآبار فائقة العمق طويلة، وتتحمل المعدات أحمال عمود الحفر والدوران لفترة طويلة، وقد يؤثر هبوط الأرجل وعدم استواء المنصة على انحراف البئر وأحمال البرج. يجب فرش ألواح بمساحة كافية على الأرض الرخوة.
وزن الماكينة الكامل حوالي 25 طن، والأبعاد الخارجية حوالي 10.85 × 2.25 × 2.98 م. يتطلب النقل بين المناطق التأكد مسبقاً من حمولة المقطورة وحدود ارتفاع الطريق وقدرة تحمل الجسور ومساحة الدوران؛ كما تحتاج قضبان الحفر 9.6 م عادةً إلى نقل منفصل. بعد الوصول إلى الموقع، يجب تخصيص مساحة لضاغط الهواء ونظام الطين ومنطقة المواد.
يمكن تكوين مضخة الطين والمضخة الطاردة المركزية والمولد ومضخة الرغوة حسب الطبقات والمشاريع المختلفة. المشاريع ذات الطبقات الرخوة تعتمد أكثر على نظام الطين، والآبار العميقة في الصخور الصلبة تعتمد أكثر على ضاغط هواء كبير التصريف والمطرقة الهوائية، وقد تستخدم الرغوة كمساعدة في الطبقات المتشققة المتسربة للهواء. يجب الجمع وفقاً لظروف العمل الرئيسية، وليس تكديس جميع الملحقات بشكل موحد.
قبل بدء العمل يومياً، يجب فحص المحرك والنظام الكهربائي والنظام الهيدروليكي والبرج التلسكوبي والأرجل والجنزير والرافعتين المزدوجتين وخراطيم الهواء عالي الضغط وقضبان الحفر الطويلة؛ أثناء حفر الآبار العميقة، يجب تسجيل عزم الدوران وضغط الهواء والركام العائد والمياه العائدة ومقاومة رفع القضبان باستمرار؛ عند التبديل أو استخدام الخيار الكهربائي، يجب التأكد من التأريض والحماية وسعة الإمداد وفقاً للمعايير الكهربائية للمشروع.
نظراً لاختلاف الظروف الجيولوجية الفعلية وأدوات البئر وزاوية الحفر وطريقة التشغيل، يجب أن تعتمد كفاءة الحفر النهائية وعمق الحفر ونتائج إنجاز البئر على ظروف الموقع الفعلية.
| البند | القيمة |
|---|---|
| المعلمات الأساسية | |
| طراز المنتج | WR1200SL |
| نوع المعدات | ماكينة حفر آبار مياه ثقيلة مجنزرة برج تلسكوبي هجينة ديزل وكهرباء |
| تكوين الطاقة | ديزل / كهرباء مزدوج |
| أقصى عمق حفر | 1200 m |
| قطر الحفر | 105–900 mm |
| هيكل البرج | برج تلسكوبي |
| الطبقات المناسبة | الطبقات الرخوة والطبقات الصخرية |
| قضبان الحفر ونظام التغذية | |
| طول قضيب الحفر | 9.6 m |
| قطر قضيب الحفر الموصى به | 114 / 127 mm |
| قوة الضغط المحوري | 10 T |
| قوة الرفع | 60 T |
| سرعة الرفع السريع | 29 m/min |
| سرعة الدفع السريع | 51 m/min |
| نظام الدوران | |
| أقصى عزم دوران | 30000 / 15000 N·m |
| أقصى سرعة دوران | 85 / 170 r/min |
| توافق النظام الهوائي | |
| ضغط العمل الموصى به | 1.65–8 MPa |
| استهلاك الهواء الموصى به | 16–120 m³/min |
| المطرقة الهوائية المتوافقة | سلسلة ضغط متوسط وعالي |
| نظام الطاقة | |
| ماركة محرك الديزل | كمنز |
| قدرة محرك الديزل | 264 kW |
| التكوين الكهربائي | قابل للتخصيص وفقاً لظروف الإمداد الكهربائي في الموقع |
| الأنظمة المساعدة | |
| قوة الرفع للرافعة المساعدة الكبيرة | 5 T |
| قوة الرفع للرافعة المساعدة الصغيرة | 2.5 T |
| شوط الأرجل الهيدروليكية | 1.7 m |
| المشي ومعلمات الماكينة الكاملة | |
| سرعة المشي | 6 km/h |
| أقصى زاوية صعود | 21° |
| وزن الماكينة الكامل | 25 T |
| الأبعاد الخارجية | 10.85 × 2.25 × 2.98 m |
| طريقة الحفر | |
| الحفر الدوراني الهيدروليكي برأس علوي | مناسب لآبار المياه العميقة العادية والحفر بقطر كبير |
| الحفر بالمطرقة الهوائية DTH | مناسب للصخور المتجمدة والمتشققة والصخور الصلبة المتكاملة |
| الحفر الدوراني بالطين | مناسب لطبقات التربة والطين والرمل والحصى الرملي والطبقات الرخوة |
| الملحقات الاختيارية | |
| مضخة الطين | اختياري |
| المضخة الطاردة المركزية | اختياري |
| المولد | اختياري |
| مضخة الرغوة | اختياري |
| التطبيقات النموذجية | |
| آبار المياه فائقة العمق | الريف والمجتمعات والصناعة وتطوير المياه الجوفية العميقة الكبيرة |
| الري الزراعي | آبار الري العميقة والمزارع الكبيرة وآبار الزراعة عالية التدفق |
| الإمداد الصناعي بالمياه | المصانع والمناطق الصناعية ومشاريع البنية التحتية الكبيرة |
| إمدادات المياه للمناجم | مياه الشرب في المناجم وكبح الغبار والمخيمات ومياه الإنتاج المساعدة |
| نزح المياه من المناجم | المناجم المفتوحة والمناجم تحت الأرض وآبار النزح للمشاريع الكبيرة |
| المسح الجيوتقني الحراري | آبار التدرج الحراري وبعض آبار المسح الجيوتقني الحراري |
